在无线通信、航空航天、电子研发等领域，频谱分析仪作为核心测试仪器，直接决定了信号分析的精度与效率。罗德与施瓦茨（R&S）作为测试测量领域的权威品牌，推出的FSV3000系列信号与频谱分析仪，凭借宽频率覆盖、高测量性能及便捷操作设计，成为各行业的标杆级设备。该系列不仅实现了从10Hz到50GHz的基础频率覆盖，更可扩展至325GHz，配合200MHz实时分析带宽与卓越的相位噪声指标，完美适配5G NR、WLAN等现代无线标准测试需求，在研发调试、系统验证及自动化生产等场景中发挥着不可替代的作用。

R&S FSV3000系列频谱分析仪概况

R&S FSV3000系列并非单一型号设备，而是一套覆盖不同频率范围、可灵活配置的频谱分析解决方案。其核心设计理念围绕“高效测量”与“便捷操作”展开，既满足实验室高精度分析需求，又适配生产线高吞吐量测试场景。从基础性能来看，该系列最显著的优势在于宽频率覆盖与高动态范围的平衡——基础频率范围覆盖10Hz至4GHz、7.5GHz、13.6GHz、30GHz、44GHz、50GHz等多个档位，通过罗德与施瓦茨专用外部谐波混频器，可将频率上限扩展至325GHz，实现从低频到毫米波频段的全场景覆盖。 在关键性能指标上，FSV3000系列表现突出。以1GHz频段为例，其单边带（SSB）相位噪声低于-114dBc（1Hz偏移），三阶截止点（TOI）典型值达+18dBm，显示平均噪声电平（DANL）低至-151dBm，开启可选前置放大器后可进一步降至-165dBm。这些指标意味着仪器能有效区分微弱信号与噪声，准确分析强信号附近的小信号，为复杂电磁环境下的测试提供可靠保障。分析带宽方面，该系列标配高达200MHz的实时分析带宽，在YIG滤波器旁路模式下，即使在44GHz等高频段也能保持这一带宽性能，可同时捕获两个相邻的5G NR分量载波，大幅提升多载波信号分析效率。

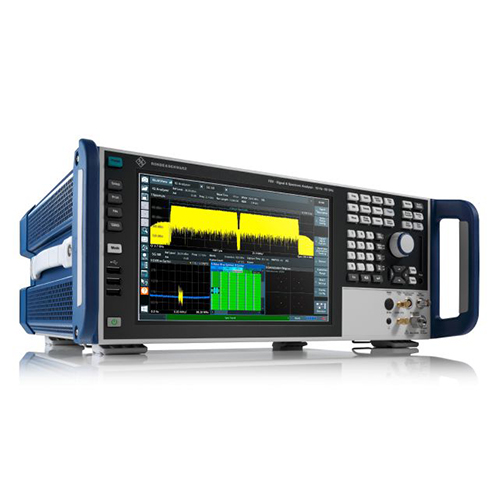

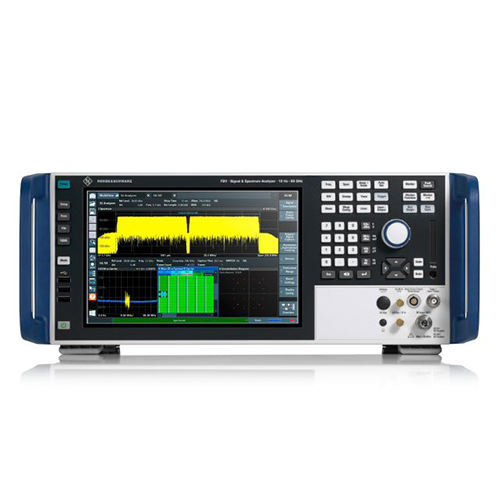

操作便捷性是FSV3000系列的另一大亮点。仪器配备10.1英寸多点触控显示屏，操作逻辑类似智能手机，单指轻扫可调整中心频率或参考电平，双指手势可缩放扫频宽度或电平范围，极大降低了操作门槛。多视图功能支持在同一屏幕显示多个测量结果，序列器功能可按序完成多信道测量，配合嵌入式SCPI记录仪，能将手动操作自动转化为SCPI命令，支持导出为C++、Python等编程语言脚本，显著提升自动化测试脚本的编写效率。此外，可选的10Gbit/s LAN接口与云测试支持功能，使其能够无缝融入现代数字化测试系统。

R&S FSV3000系列全型号参数信息

型号	基础频率范围	可扩展最高频率 （外部谐波混频器）	1GHz时SSB相位噪声 （1Hz偏移）	1GHz时三阶截止点 （TOI）典型值	1GHz时DANL （典型值）	1GHz时DANL （开前置放大器，典型值）	标准分析带宽
FSV3004	10Hz - 4GHz	325GHz	< -114dBc (1Hz)	+18dBm	-151dBm	-165dBm	200MHz
FSV3007	10Hz - 7.5GHz	325GHz	< -114dBc (1Hz)	+18dBm	-151dBm	-165dBm	200MHz
FSV3013	10Hz - 13.6GHz	325GHz	< -114dBc (1Hz)	+18dBm	-151dBm	-165dBm	200MHz
FSV3030	10Hz - 30GHz	325GHz	< -114dBc (1Hz)	+18dBm	-150dBm	-164dBm	200MHz
FSV3044	10Hz - 44GHz	325GHz	< -112dBc (1Hz)	+17dBm	-148dBm	-162dBm	200MHz （YIG旁路模式）
FSV3050	10Hz - 50GHz	325GHz	< -110dBc (1Hz)	+16dBm	-146dBm	-160dBm	200MHz （YIG旁路模式）

R&S FSV3000系列测试原理深度解析

FSV3000系列采用“超外差接收+数字信号处理”的混合架构，既保留了超外差技术在宽频率范围和高动态范围的优势，又融入了现代数字信号处理的高效性，实现了精度与速度的兼顾。其核心测试流程可分为信号接收、频率转换、信号调理、数字采样与分析五个关键环节。
在信号接收环节，仪器通过可切换的射频前端实现宽频率覆盖。对于低频段（10Hz-30GHz）信号，采用内置高线性度射频放大器与YIG（钇铁石榴石）预选器组合，YIG预选器可根据测试频率自动调谐，滤除带外干扰信号，提升输入信号的纯净度。对于30GHz以上的高频信号，可通过外部谐波混频器将信号下变频至中频范围，配合FE50DTR等专用外部前端，可在电波暗室等紧凑空间中实现低损耗信号接收，解决毫米波测试中电缆损耗过大的难题。
频率转换是超外差架构的核心，FSV3000采用多阶段下变频设计，将接收到的射频信号逐步转换为固定中频信号。第一阶段下变频通过可编程本振将射频信号转换为高中频，再经过第二阶段下变频至低中频，最后通过中频滤波器进行带宽限制。这种设计的优势在于，通过固定中频滤波可实现更高的分辨率带宽（RBW）精度，同时避免了直接下变频架构在宽频率范围内的镜像干扰问题。仪器内置的快速切换合成器技术，可实现频率的微秒级切换，为多信道快速扫描测试提供了基础。
信号调理环节主要通过可变增益放大器（VGA）与自动电平控制（ALC）电路实现信号幅度的精准控制。当输入信号强弱变化时，VGA可自动调整增益，确保进入ADC（模数转换器）的信号幅度处于最佳范围，避免信号过载或失真。对于微弱信号，开启可选前置放大器后，可将系统噪声系数降低至10dB以下，使DANL指标提升至-165dBm，实现对纳瓦级微弱信号的捕获。
数字采样与分析环节是FSV3000实现高效测量的关键。仪器采用高速ADC对调理后的中频信号进行采样，采样率与200MHz分析带宽匹配，确保信号的完整捕获。采样后的数字信号通过FPGA（现场可编程门阵列）进行实时信号处理，包括FFT（快速傅里叶变换）、滤波、解调等操作。对于5G NR等数字调制信号，通过FSV3-K144/145等选件可实现EVM（误差向量幅度）、ACLR（邻道泄漏比）等关键指标的同步测量，EVM指标在28GHz频段可低至0.35%，满足3GPP规范的严苛要求。
此外，FSV3000的实时频谱分析功能采用独特的触发机制，可捕获罕见的瞬时信号。通过基于事件的动作设置，当检测到信号幅度突变、频率跳变等异常事件时，仪器可自动记录事件前后的信号数据，为故障调试提供关键依据。在自动化生产场景中，增强型计算功能选件提供的四核CPU与PCIe 3.0总线，可将数字信号解调速度提升30%以上，配合FSV3-K147选件的自动组合测量功能，大幅提升了生产线的测试吞吐量。

R&S FSV3000系列应用场景与行业价值

凭借卓越的性能与灵活的配置，FSV3000系列在多个行业领域展现出广泛的适用性。在研发领域，其宽频率覆盖与高精度指标为5G毫米波基站、卫星通信终端、毫米波雷达等新型产品的研发提供了可靠的测试支撑。例如，在5G FR2研发中，FSV3044配合FE50DTR外部前端，可在电波暗室中实现28GHz频段100MHz带宽信号的精准分析，EVM指标的高精度测量为调制算法优化提供了数据依据。
在系统测试与验证领域，FSV3000系列的多标准支持能力使其成为综合测试平台的核心设备。通过配置不同的选件，仪器可实现对5G NR、LTE、WLAN、Bluetooth等多种无线标准信号的分析，满足通信系统兼容性测试需求。在航空航天领域，FSV3050的50GHz基础频率覆盖与325GHz扩展能力，可用于航天器测控系统、雷达系统的地面验证测试，其高稳定性指标确保了测试数据的可靠性。 在自动化生产领域，FSV3000的快速测量能力大幅提升了生产效率。以智能手机射频模块测试为例，仪器可在数秒内完成频率、功率、调制质量等多项指标的同步测量，SCPI脚本的快速生成功能简化了测试系统的集成开发。增强型计算功能与高速接口的配合，使仪器能够无缝融入生产线的MES（制造执行系统），实现测试数据的实时上传与分析，为生产质量管控提供了高效手段。
在新兴技术领域，FSV3000系列也展现出强大的适配能力。随着6G技术研发的启动，毫米波频段的测试需求日益增长，FSV3000通过外部谐波混频器扩展至325GHz的频率范围，为6G关键技术的预研提供了前瞻性的测试工具。在物联网领域，其对NB-IoT、Bluetooth Low Energy等低功耗通信标准的支持，为海量物联网终端的测试提供了高效解决方案。
R&S FSV3000系列的行业价值不仅体现在性能指标的领先，更在于其对测试流程的优化与创新。多点触控操作、SCPI记录仪、云测试支持等功能，降低了测试人员的操作门槛，提升了测试工作的效率；而高精度、高速度的测量能力，则为产品质量提升与技术创新提供了坚实保障，成为推动无线通信、航空航天等行业技术发展的重要测试装备。

作为罗德与施瓦茨频谱分析技术的集大成者，FSV3000系列以宽频率覆盖、高精度测量、高效操作体验构建了行业标杆。其从低频到毫米波的全频段覆盖能力，适配了现代通信与电子技术的发展趋势；精准的测试原理与先进的数字信号处理技术，确保了测试数据的可靠性；灵活的配置与多场景适配能力，满足了不同行业的个性化需求。在5G规模化应用、毫米波技术普及的背景下，FSV3000系列不仅是当前测试工作的核心装备，更凭借其可扩展能力为未来技术发展提供了持续的测试支撑，为行业高质量发展注入了强劲动力。
