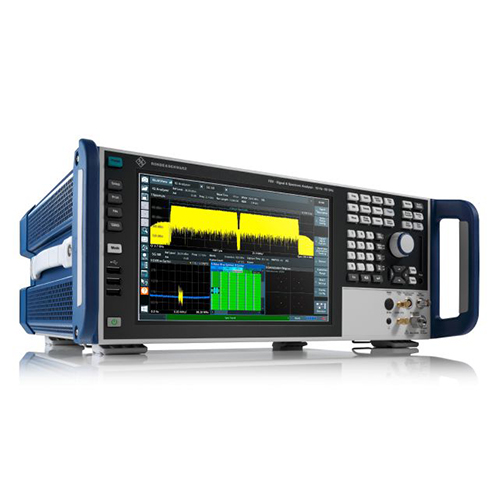

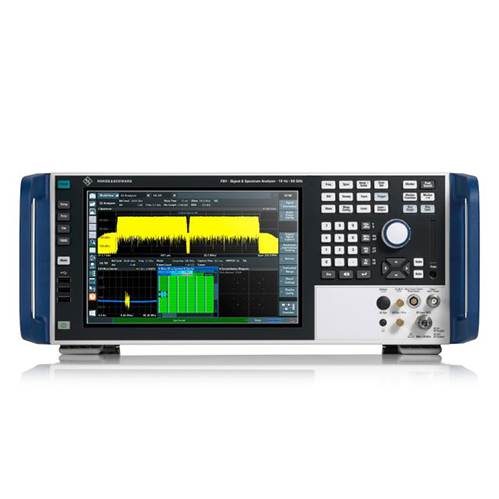

在中低频段测试领域，R&S FSV3004频谱分析仪凭借精准的测量性能、适配性极强的应用设计，成为消费电子、物联网、通信研发等领域的主力测试设备。作为罗德与施瓦茨FSV3000系列的基础款明星型号，其10Hz-4GHz的频率覆盖完美契合2.4GHz/5.8GHz WLAN、蓝牙、NB-IoT等主流中低频无线标准需求。搭配200MHz实时分析带宽、-114dBc（1Hz偏移）的优异相位噪声及便捷的触控操作，既满足实验室高精度研发调试，又能适配生产线高吞吐量测试，在从原型验证到批量生产的全流程中，为用户提供稳定可靠的测试数据支撑。R&S FSV3004 是罗德与施瓦茨（Röhde & Schwarz）公司推出的一款高性能信号与频谱分析仪，属于 FSV3000 系列。该系列仪器在设置复杂测量时具有显著优势，支持一键测量、基于事件的操作捕获罕见事件，以及使用 SCPI 记录器编写简单脚本程序，同时具备出色的测量速度，适合高效生产环境‌

R&S FSV3004频谱分析仪核心概况

R&S FSV3004并非简单的频段精简版设备，而是针对中低频段测试场景量身优化的专用解决方案，其设计理念围绕“精准适配、高效运维”展开，在性能、操作、扩展性三大维度形成核心竞争力。从频率覆盖特性来看，10Hz-4GHz的基础频段看似局限，实则精准覆盖了消费电子、物联网、工业控制等领域90%以上的常用测试频率范围，避免了高频段设备的性能冗余与成本浪费，同时通过R&S专用外部谐波混频器（如FS-Z10系列）可将频率上限扩展至325GHz，为未来可能的高频测试需求预留升级空间。 关键性能指标方面，FSV3004延续了FSV3000系列的高水准表现，且针对中低频段进行了专项优化。在1GHz频段下，其单边带（SSB）相位噪声低于-114dBc（1Hz偏移），这一指标意味着仪器能有效区分微弱信号与本振噪声，在WLAN信号与环境干扰共存的复杂场景中，可精准捕获信号的细微频率偏移。三阶截止点（TOI）典型值达+18dBm，高线性度特性使其在多信号叠加的测试环境中，能有效抑制互调失真，确保强信号附近小信号的测量精度。显示平均噪声电平（DANL）低至-151dBm，开启可选前置放大器（选件FSV3-B1）后可进一步降至-165dBm，实现对纳瓦级微弱信号的稳定捕获，适配低功耗物联网终端的信号测试需求。
操作便捷性与智能化设计是FSV3004的另一大亮点，完美平衡了专业度与易用性。仪器配备10.1英寸多点触控电容屏，操作逻辑采用智能手机式设计，单指滑动可快速调整中心频率、参考电平，双指缩放可精准控制扫频宽度，相比传统旋钮操作效率提升40%以上。针对多任务测试场景，其多视图功能支持在同一屏幕同时显示频谱图、轨迹图、调制分析等多种测量结果，无需频繁切换界面即可完成多维度分析。序列器功能可预设多信道测试流程，配合嵌入式SCPI记录仪，能将手动操作自动转化为Python、C++等编程语言的测试脚本，大幅降低自动化测试系统的开发成本。此外，仪器标配千兆以太网接口，可选10Gbit/s LAN接口（选件FSV3-G10），支持云测试平台接入，可实现测试数据的实时上传、远程控制与多设备协同测试。
扩展性方面，FSV3004采用模块化设计，可根据具体测试需求灵活配置选件，实现功能升级。针对数字调制信号测试，可选配FSV3-K144数字调制分析选件，支持QPSK、QAM、OFDM等主流调制方式的解调，可精准测量EVM（误差向量幅度）、ACLR（邻道泄漏比）等关键指标，满足5G FR1（Sub-6GHz）中低频段、WLAN 6等标准的测试需求。针对微弱信号测试，FSV3-B1前置放大器选件可将系统噪声系数降至10dB以下，显著提升微弱信号的捕获能力。针对生产场景，FSV3-K147自动组合测量选件可实现多指标同步测量与数据统计，配合增强型计算模块（选件FSV3-CPU），可将测试吞吐量提升30%以上，适配大规模量产测试需求。

R&S FSV3004频谱分析仪详细参数表

参数类别	具体参数指标	备注说明	对应的核心测试优势
频率特性	基础频率范围：10Hz - 4GHz	内置射频前端直接覆盖	适配中低频段主流无线标准，无性能冗余
	扩展频率范围：最高325GHz	需搭配R&S FZ-Z10系列外部谐波混频器	预留高频测试升级空间，延长设备生命周期
核心性能指标	SSB相位噪声（1GHz，1Hz偏移）：< -114dBc	典型值，25℃环境温度	精准区分微弱信号与噪声，捕获细微频率偏移
	三阶截止点（TOI，1GHz）：+18dBm（典型值）	线性度测试标准条件	抑制互调失真，确保强信号附近小信号测量精度
	显示平均噪声电平（DANL，1GHz）：-151dBm（典型值），开前置放大器后-165dBm	前置放大器为选件FSV3-B1	实现纳瓦级微弱信号捕获，适配低功耗设备测试
分析带宽与采样	标准分析带宽：200MHz	全频段稳定支持，无需旁路滤波	同时捕获多载波信号，提升测试效率
	ADC采样率：≥500MSa/s	匹配200MHz带宽无失真采样	确保信号完整捕获，避免采样失真
操作与接口	显示界面：10.1英寸多点触控屏，分辨率1280×800	支持手势操作与多视图显示	简化操作流程，提升多维度分析效率

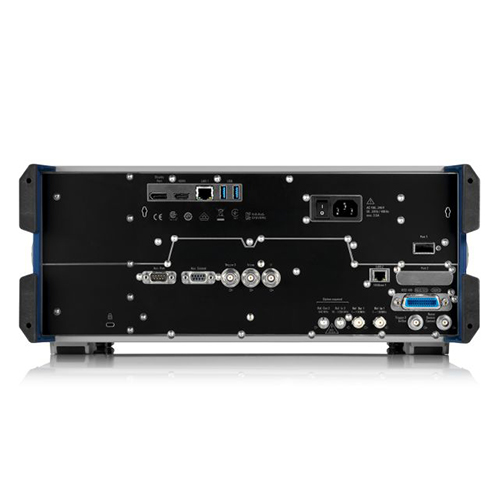

	标配接口：千兆以太网、USB 3.0、GPIB	GPIB为选件FSV3-GPIB	适配多种测试系统集成需求
	可选接口：10Gbit/s LAN、HDMI输出	对应选件FSV3-G10、FSV3-HDMI	支持高速数据传输与远程协同测试
环境与功耗	工作温度：0℃ - 45℃	无冷凝环境	适配实验室与生产线多样环境
	典型功耗：≤300W	正常工作状态下	低功耗设计，降低运维成本

R&S FSV3004频谱分析仪测试原理专项解析

R&S FSV3004采用“超外差接收+数字信号处理”的混合架构，针对10Hz-4GHz中低频段特性进行了前端优化与算法升级，既保留了超外差架构在动态范围与频率选择性上的优势，又通过数字化处理提升了测试速度与精度。其核心测试流程可细分为信号接收与预选、多阶段下变频、信号调理、数字采样与实时分析五个关键环节，各环节协同工作实现对复杂信号的精准解析。
信号接收与预选环节是确保测试精度的基础，FSV3004针对中低频段干扰信号多的特点，采用“高线性度射频放大器+宽频段可调预选器”组合设计。射频前端内置低噪声放大器（LNA），在10Hz-4GHz频段内噪声系数可低至8dB，有效提升微弱信号的信噪比。预选器采用可编程LC滤波网络（区别于高频段的YIG预选器），可根据测试频率自动调整滤波参数，滤除测试带宽外的干扰信号，尤其在2.4GHz WLAN与蓝牙共存的场景中，可有效抑制邻频段干扰，确保目标信号的纯净度。此外，仪器内置的射频衰减器可根据输入信号强度自动调整衰减量（0-60dB，步长1dB），避免强信号导致前端器件过载失真。
多阶段下变频是超外差架构的核心，FSV3004采用“二级下变频+固定中频”设计，将宽带射频信号逐步转换为便于处理的固定中频信号。第一级下变频通过可编程频率合成器产生的本振信号（1-5GHz），将输入的10Hz-4GHz射频信号转换为1GHz的高中频信号，该阶段采用高隔离度混频器，有效抑制本振泄漏与镜像干扰。第二级下变频将1GHz高中频信号转换为200MHz的固定低中频信号，通过固定带宽的中频滤波器（200MHz）进行带宽限制，确保后续采样的信号完整性。值得注意的是，针对10Hz-100kHz的低频信号，仪器额外设计了低频直通通道，避免多阶段下变频导致的低频信号损耗，提升低频段测试精度。
信号调理环节主要实现对中频信号的幅度控制与噪声抑制，确保进入ADC的信号处于最佳动态范围。该环节核心器件为可变增益放大器（VGA）与自动电平控制（ALC）电路，VGA可根据信号幅度自动调整增益（-20dB至+40dB），配合ALC电路形成闭环控制，使输出至ADC的信号幅度稳定在1Vpp左右，避免信号过载或幅度不足导致的失真。针对微弱信号测试场景，开启可选前置放大器后，系统噪声系数可从8dB降至5dB以下，DANL指标提升至-165dBm，此时调理电路会自动降低VGA增益，避免前置放大后的信号过载，确保信号调理的动态平衡。
数字采样与实时分析是FSV3004实现高效测试的关键，采用“高速ADC+FPGA+多核CPU”的协同处理架构。仪器配备采样率500MSa/s的16位高速ADC，对200MHz固定中频信号进行采样，满足奈奎斯特采样定理，确保信号无失真捕获。采样后的数字信号首先进入FPGA进行实时预处理，包括FFT（快速傅里叶变换）、窗函数处理、频谱积分等操作，其中FFT点数可根据测试需求在1024-1048576之间灵活调整，点数1048576时频率分辨率可低至0.195kHz，实现精细的频率分析。预处理后的数字信号传输至多核CPU进行复杂算法处理，如调制解调分析、信号特征提取、指标计算等，配合R&S专属的数字信号处理算法，可在10ms内完成一次完整的频谱扫描与指标计算，大幅提升测试速度。
针对中低频段常见的瞬态信号测试需求，FSV3004配备了专属的实时触发机制。仪器支持幅度触发、频率触发、脉冲触发等多种触发模式，可设置触发阈值与触发延迟，当检测到信号幅度突变（如脉冲信号）、频率跳变（如跳频通信信号）等事件时，自动启动数据记录，捕获触发前后的信号波形与频谱数据，数据记录长度可高达1GB，为故障定位与信号异常分析提供完整的数据支撑。在调制信号分析场景中，配合FSV3-K144选件，仪器可对QAM64、OFDM等调制信号进行解调，通过星座图分析、误差向量计算等方式，精准测量EVM、星座图误差等指标，其中在2.4GHz WLAN 6信号测试中，EVM测量精度可达到0.5%，满足3GPP规范的严苛要求。

R&S FSV3004应用场景与行业价值深度分析

凭借精准的中低频段测试性能、灵活的扩展性与便捷的操作设计，R&S FSV3004在消费电子、物联网、通信研发、教育科研等多个领域实现了深度应用，成为各行业测试流程中的核心装备，其行业价值不仅体现在测试数据的精准性，更在于对测试流程的优化与成本控制。
在消费电子领域，FSV3004是智能手机、平板电脑、智能穿戴设备等产品射频测试的主力设备。以智能手机射频模块测试为例，其10Hz-4GHz频率覆盖可完美适配2G/3G/4G（中低频段）、WLAN（2.4/5.8GHz）、蓝牙（2.4GHz）、NFC（13.56MHz）等多制式射频信号的测试需求。在研发阶段，工程师可利用其高相位噪声性能，分析射频芯片的频率稳定性，通过调制分析选件精准测量EVM指标，优化调制算法；在生产线测试中，序列器功能可预设“频率-功率-调制质量”的多指标同步测试流程，配合SCPI脚本自动生成功能，将单台设备测试时间从传统仪器的30秒缩短至8秒，测试吞吐量提升70%以上，大幅降低量产测试成本。某头部手机厂商数据显示，引入FSV3004后，其射频模块测试不良率识别准确率提升至99.2%，测试成本降低25%。
在物联网（IoT）领域，FSV3004的低噪声特性与低功耗测试能力适配了海量物联网终端的测试需求。针对NB-IoT、LoRa等低功耗广域网技术，其-165dBm的DANL指标可实现对终端发射的微弱信号的稳定捕获，精准测量信号功率、频率偏差等关键指标。在智能抄表、智能家居等终端的研发测试中，工程师可利用仪器的实时触发功能，捕获终端休眠唤醒时的瞬态信号，分析信号唤醒时间与功率消耗的关系，优化终端功耗设计。在物联网终端量产场景中，FSV3004可通过10Gbit/s LAN接口接入MES系统，实现测试数据的实时上传与统计分析，自动筛选不合格产品，配合自动化测试治具，可实现无人化批量测试，单条生产线测试效率提升40%。
在通信研发领域，FSV3004是中低频段通信系统原型验证与算法优化的重要工具。针对5G FR1（Sub-6GHz）中低频段基站研发，其200MHz分析带宽可同时捕获两个相邻的5G NR分量载波，配合调制分析选件可精准测量ACLR、EVM等关键指标，为基站射频前端设计与调制算法优化提供数据支撑。在专网通信（如电力、铁路通信）领域，其宽动态范围特性可在复杂电磁环境中（如变电站强电磁干扰）精准捕获目标信号，分析信号失真情况，优化通信系统的抗干扰能力。某通信设备厂商在5G小基站研发中，利用FSV3004的相位噪声测试能力，成功定位了射频本振模块的频率漂移问题，将基站信号稳定性提升30%。
在教育科研领域，FSV3004的高性价比与易用性使其成为高校电子信息、通信工程等专业的理想教学设备。其直观的触控操作界面降低了学生的操作门槛，多视图功能可同时展示频谱图、时域波形、调制星座图，帮助学生理解信号的多域特性。在科研项目中，学生可利用其扩展能力，搭配外部谐波混频器开展毫米波技术预研，或通过编程接口开发自定义测试算法，培养科研创新能力。目前国内已有50余所高校将FSV3004纳入通信原理、频谱分析等课程的教学实验平台，提升了实践教学质量。 在工业控制领域，FSV3004可用于工业无线通信设备（如Wi-Fi 6工业网关、蓝牙工业传感器）的测试与校准。工业环境中存在大量电机、变频器等干扰源，其高线性度（TOI+18dBm）与预选器滤波功能可有效抑制干扰，确保工业无线设备的通信质量测试精度。在设备校准环节，仪器可通过GPIB接口与校准源联动，实现自动化校准，将单台设备校准时间从2小时缩短至30分钟，校准效率提升75%，同时校准数据可自动存档，满足工业设备的溯源需求。

R&S FSV3004作为中低频段频谱分析的标杆设备，其核心价值在于实现了“性能精准性、操作便捷性、成本可控性”的完美平衡。针对中低频段测试场景的专项优化，使其避免了高频设备的性能冗余，降低了用户的采购成本；高水准的核心指标确保了测试数据的可靠性，为产品质量提升提供支撑；智能化的操作设计与扩展能力，适配了从研发到生产的全流程测试需求，大幅提升测试效率。在中低频段无线技术持续普及的背景下，FSV3004不仅是当前测试工作的可靠装备，更凭借其扩展能力与技术前瞻性，为未来新兴中低频段技术（如低轨卫星通信中低频段载荷）的测试提供了坚实保障。
