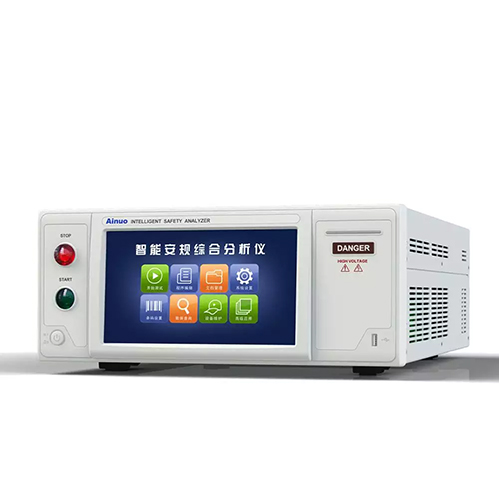

在电子电气产品研发、生产及质检环节，安规测试是保障设备用电安全与符合行业标准的关键环节。智能安规综合分析仪AN1640作为集成多维度安规测试功能的一体化设备，可实现耐压、绝缘电阻、接地电阻等核心项目的精准检测，适配家电、医疗器械、工业控制设备等多领域测试需求。与传统分立安规仪器相比，智能安规综合分析仪AN1640通过数字化控制、自动化测试流程及数据追溯功能，显著提升了测试效率与结果可靠性。AN1640的技术设计贴合IEC61010-1等国际安规标准，其测试原理的科学性与功能的集成性，使其成为安规测试场景中的重要工具。基于安规测试技术规范与仪器功能手册，本文结合测试原理与实际应用需求，对智能安规综合分析仪AN1640展开深入解析。智能安规综合分析仪AN1640是一款用于电气设备安全性能测试的综合仪器，广泛应用于产品合规性检测中。它能够执行多项关键安全测试，确保设备符合国际安全标准（如欧盟的LVD指令）

智能安规综合分析仪AN1640的核心测试功能及原理

（一）耐压测试（AC/DCWithstandVoltageTest）
耐压测试是智能安规综合分析仪AN1640最核心的功能之一，主要用于检测电子设备绝缘层抵御瞬时高压的能力，预防设备运行中因绝缘失效导致的触电风险。AN1640的耐压测试采用程控高压模块设计，可输出0-5kVAC（50/60Hz）及0-6kVDC的可调高压，测试电压精度达±1%FS，符合IEC60664-1标准对绝缘配合的要求。 其测试原理基于“绝缘击穿检测”逻辑：智能安规综合分析仪AN1640通过高压输出端向被测设备施加设定电压，同时通过高精度泄漏电流传感器实时监测回路中的泄漏电流。当被测设备绝缘层完好时，泄漏电流处于微安级（通常≤10mA）；若绝缘层存在破损或老化，泄漏电流会急剧增大，当超过预设阈值时，AN1640立即切断高压输出并触发声光报警，同时记录故障数据。为保障测试安全，AN1640内置高压放电回路，测试结束后可在100ms内完成残余电荷释放，避免操作人员触电风险。
（二）绝缘电阻测试（InsulationResistanceTest）
绝缘电阻测试用于评估设备绝缘材料的电阻值，反映其长期绝缘稳定性，是智能安规综合分析仪AN1640的另一关键测试项目。AN1640采用“高压源+精密欧姆表”组合架构，可提供250V、500V、1000V、2500V四档测试电压，测量范围覆盖0-10TΩ，分辨率达0.01MΩ，满足不同绝缘等级材料的测试需求。
该测试原理遵循欧姆定律，智能安规综合分析仪AN1640向被测绝缘材料两端施加恒定直流高压，通过采集流过材料的微弱电流计算绝缘电阻值（R=U/I）。为消除极化电流对测试结果的干扰，AN1640具备“自动延时读数”功能，可在施加电压后1-99s内自由设定读数时间，待电流稳定后记录数据，测试重复性误差≤2%。在医疗器械测试场景中，AN1640的绝缘电阻测试可精准检测设备内部电路与外壳间的绝缘性能，符合GB9706.1-2020医用电气设备安全标准要求。
（三）接地电阻测试（EarthBondResistanceTest）
接地电阻测试用于验证设备保护接地回路的导通性能，确保故障电流可通过接地回路快速泄放，智能安规综合分析仪AN1640的接地电阻测试采用四端子测量法，输出测试电流范围0-30A（AC50/60Hz），测量范围0-2000mΩ，精度达±2%rdg±5mΩ，适配IEC60950-1信息技术设备安全标准。
其测试原理为“恒流压降法”：智能安规综合分析仪AN1640通过电流端子（C1、C2）向被测接地回路注入恒定交流电流，同时通过电压端子（P1、P2）采集接地端子与参考地之间的电压降，根据欧姆定律计算接地电阻（R=U/I）。四端子法可有效消除测试线缆电阻带来的误差，使AN1640在大功率设备接地测试中仍能保持精准性。例如在工业电机测试中，AN1640可检测电机外壳与接地极之间的电阻值，确保其低于0.1Ω的安全阈值。

智能安规综合分析仪AN1640的智能控制与数据管理系统

智能安规综合分析仪AN1640的智能化特性体现在测试流程自动化、数据处理数字化及远程控制能力上。设备配备7英寸彩色触控屏，内置中文操作界面，支持测试参数预设与调用，可存储100组测试程序，每组程序可包含8个连续测试步骤。例如针对家电产品测试，用户可预设“绝缘电阻→耐压→接地电阻”的连续测试序列，AN1640可自动完成电压切换、参数检测与结果判定，测试效率较传统手动操作提升40%以上。
数据管理功能是AN1640适配现代化质检体系的重要支撑。智能安规综合分析仪AN1640具备10万条数据存储容量，可记录测试时间、电压、电流、电阻值及判定结果等信息，数据可通过USB接口导出至U盘，格式支持CSV与PDF，便于与实验室信息管理系统（LIMS）对接。此外，AN1640支持RS232与以太网通讯，运维人员可通过电脑端软件远程监控测试过程、修改参数并下载数据，尤其适用于生产线多台设备的集中管理场景。
为保障数据可靠性，智能安规综合分析仪AN1640内置校准追溯功能，可记录最近10次校准数据（包括校准日期、标准值、实测值），符合ISO9001质量管理体系对设备校准的要求。当设备测试精度超出允许范围时，AN1640会自动锁定测试功能并提示校准，避免不合格数据流出。同时，设备具备用户权限管理功能，可设置管理员、操作员等不同权限，防止测试参数被随意篡改。
四、智能安规综合分析仪AN1640的性能参数与合规性分析
（一）关键性能参数


测试项目	测试范围	精度等级	符合标准	适用场景
AC耐压测试	0-5kV（50/60Hz）	±1%FS	IEC61010-1	家电、电子设备绝缘测试
DC耐压测试	0-6kV	±1%FS	GB4706.1	医疗器械、电源适配器
绝缘电阻测试	0-10TΩ	±2%rdg	IEC60950-1	线缆、电机绝缘检测
接地电阻测试	0-2000mΩ	±2%rdg	GB9706.1-2020	工业设备接地导通测试
泄漏电流测试	0-20mA	±3%rdg	IEC60601-1	医用设备漏电流检测

（二）合规性与安全设计
智能安规综合分析仪AN1640的设计与生产严格遵循多项国际国内标准，除核心测试功能符合上述安规标准外，设备本身通过CE认证与CNAS检测，机身采用阻燃ABS材料，符合UL94V-0阻燃等级要求。在安全防护方面，AN1640具备多重保护机制：高压输出端设置绝缘防护罩，防止误触；当检测到被测设备短路时，可在50μs内切断输出；设备内部配备过流、过温保护电路，环境温度超过40℃时自动停止测试并降温。
AN1640的合规性使其适配多行业测试需求。在消费电子领域，可用于手机充电器的耐压与漏电流测试，符合GB17625.1电磁兼容标准；在新能源领域，可检测充电桩的接地电阻与绝缘性能，满足GB/T18487.1电动汽车传导充电系统标准；在医疗器械领域，其高精度泄漏电流测试功能可适配心脏起搏器等精密设备的安全检测，贴合IEC60601-1-2电磁兼容要求。
智能安规综合分析仪AN1640通过集成多维度测试功能、智能化控制体系与严苛的合规设计，构建了高效可靠的安规测试解决方案。AN1640的耐压、绝缘电阻、接地电阻等核心测试功能基于科学原理，确保了检测结果的精准性；自动化测试流程与数据管理系统提升了测试效率与追溯能力；全面的合规性设计使其适配多行业标准需求。这些特性相互协同，使智能安规综合分析仪AN1640能够满足研发验证、生产线质检、第三方检测等多场景的使用需求。从测试原理到实际应用，AN1640均贴合安规测试的核心诉求，为电子电气产品的安全管控提供了扎实的技术支撑，展现出较强的场景适配性。
