TEK-200A 色彩照度计
TEK-200A色彩照度计是一款具备高性价比与多场景适配能力的国产便携式测量仪器，凭借CIEXYZ滤光片+CMOS传感器的核心架构，实现了400~700nm波长范围内照度、色温、色品坐标等多参数的精准测量。该仪器融合工业级硬件配置与人性化操作设计，配备2.8英寸电容触摸屏、4000mAh长续航电池及丰富的通讯接口，既满足实验室精密测量需求，又适配现场快速检测场景。TEK-200A色彩照度计严格遵循GB/T7922、CIES009等多项国际国内标准，经权威校准后照度精度可达3%，色品......
产品描述
TEK-200A色彩照度计是一款具备高性价比与多场景适配能力的国产便携式测量仪器，凭借CIEXYZ滤光片+CMOS传感器的核心架构，实现了400~700nm波长范围内照度、色温、色品坐标等多参数的精准测量。该仪器融合工业级硬件配置与人性化操作设计，配备2.8英寸电容触摸屏、4000mAh长续航电池及丰富的通讯接口，既满足实验室精密测量需求，又适配现场快速检测场景。TEK-200A色彩照度计严格遵循GB/T7922、CIES009等多项国际国内标准，经权威校准后照度精度可达3%，色品坐标误差控制在0.003以内，在LED照明、显示面板、市政工程照明等领域展现出稳定可靠的应用价值，为行业提供了高性价比的色彩与照度测量解决方案。
TEK-200A 色彩照度计
为解决不同入射角度对测量结果的影响，TEK-200A色彩照度计配备专业余弦校正器，其余弦响应误差控制在5%以内，符合CIE关于照度测量的角度响应要求。当光源以非垂直角度入射时，余弦校正器可修正光线入射角度带来的能量衰减，确保在实际应用场景中（如室内照明、显示屏检测）获得稳定的测量结果。信号处理环节由工业级MCU处理器主导，通过内置算法将XYZ三刺激值转换为照度（Ev）、色温（CCT）、色品坐标（xy/u'v'）等直观参数，并计算色容差（SDCM）、主波长（λd）、黑体偏离（Duv）等衍生指标，整个数据处理过程在自动模式下仅需0.1~5秒即可完成。
针对滤光片与传感器的固有适配误差，TEK-200A色彩照度计支持通过HCAL色彩校正软件进行精准校准。该软件提供单点校正、多点校正及复合校正三种模式，用户可借助美能达CA410、拓普康BM7等标准仪器获取基准数据，通过软件算法修正TEK-200A色彩照度计的系统误差。校准后，仪器的照度测量精度可提升至3%，色品坐标xy误差缩小至0.003以内，完全满足LED照明、显示面板等行业对测量精度的严苛要求。这种“硬件采集+软件校准”的组合模式，既保证了测量的实时性，又兼顾了数据的准确性，成为TEK-200A色彩照度计的核心技术优势。

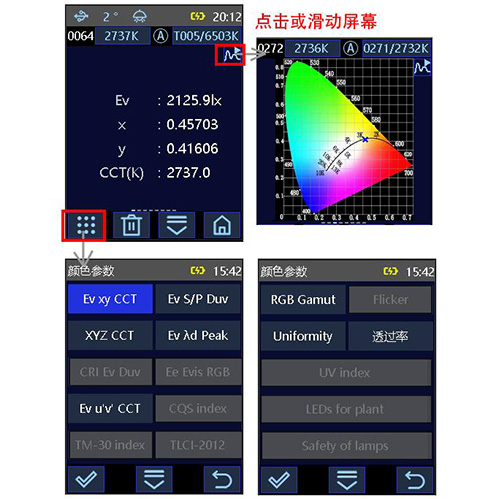

在核心特性方面，TEK-200A色彩照度计展现出显著的实用性与扩展性。硬件配置上，工业级MCU处理器确保了数据处理的快速稳定，搭配2.8英寸电容触摸屏，实现了操作界面的直观便捷，即使非专业人员也能快速上手。仪器的4000mAh大容量锂电池支持长时间现场作业，充满电后24小时内可完成8000次测量，满足生产线巡检、工程验收等高频次测量需求。TEK-200A色彩照度计的测量头支持可拆卸设计与180度反向安装，配合M5螺母固定与挂轴配件，能够适应狭小空间、特殊角度的测量场景，体现了人性化的工业设计理念。

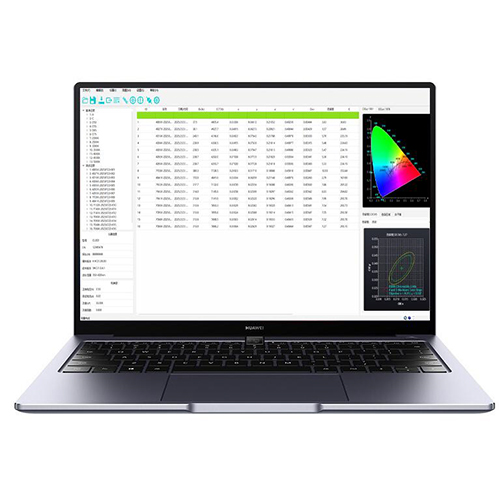

软件与拓展能力上，TEK-200A色彩照度计配备专业PC端上位机软件，支持C#、C++、Python、LabVIEW等多平台SDK开发包，以及串口与Modbus通讯协议，为二次开发与系统集成提供了便利。仪器内置的HCAL色彩校正软件可免费授权使用，通过与标准仪器的比对校准，有效提升测量精度，缩小与高端设备的性能差距。此外，TEK-200A色彩照度计的测量功能覆盖照度、色温、透过率、显示器色域、5/9点法均匀性等多个维度，支持CIE31色品图、色容差麦克亚当椭圆图等数据可视化呈现，满足不同行业的专项测量需求。
市政工程与办公照明领域，TEK-200A色彩照度计严格遵循GB50034《照明标准》，可对图书馆、办公室、道路照明等场景的照度与色温进行现场实时检测。在某城市道路照明改造项目中，施工团队使用TEK-200A色彩照度计对LED路灯的地面照度、均匀性进行验收测试，其便携性与快速测量能力（单次测量≤5秒）确保了10公里路段的高效验收，测量数据直接生成符合规范的报告，为项目验收提供了可靠依据。仪器的余弦校正功能在此类大角度入射光场景中发挥了关键作用，确保了不同位置测量数据的一致性。
TEK-200A 色彩照度计
TEK-200A 色彩照度计
透射标准光源箱与显示面板检测领域，TEK-200A色彩照度计完美适配JJF（纺织）055-2023《标准光源箱校准规范》的要求，可快速测量光源箱的照度（≥600lx）、色温偏差（≤5%）、均匀性（≥80%）等核心指标。在液晶显示屏生产线上，仪器用于检测面板的色域覆盖率、色度均匀性与透过率，其5/9点法均匀性测量功能可精准定位面板发光不均区域，帮助企业优化生产工艺。某显示面板厂商反馈，TEK-200A色彩照度计的测量结果与高端光谱仪对比误差≤2%，但采购成本仅为后者的1/3，大幅降低了质检环节的设备投入。
在高性价比校准解决方案中，TEK-200A色彩照度计通过HCAL软件校准后，可作为经济型设备与高端标准机搭配使用。例如，在中小规模照明企业的产线质检中，采用“美能达CA410标准机+TEK-200A待校机”的组合，通过多点校正模式确保TEK-200A色彩照度计的测量精度，既满足了产品质量控制要求，又控制了设备采购成本。校准后的TEK-200A色彩照度计在照度测量中与标准机的偏差≤3%，色品坐标xy误差≤0.003，完全符合行业检测标准，成为中小企业的优选方案。
TEK-200A色彩照度计通过成熟的CIEXYZ滤光片+CMOS传感器架构、丰富的测量功能与高性价比优势，在可见光测量领域构建了差异化竞争力。其精准的测试原理确保了数据可靠性，工业级硬件配置与人性化设计提升了操作便捷性，而多行业标准的符合性与灵活的校准方案，则使其能够适配LED照明、显示面板、市政工程等多元场景需求。TEK-200A色彩照度计的成功实践，不仅为国产便携式色彩照度计树立了实用型标杆，更通过成本控制与性能平衡，为中小企业提供了可负担的精密测量解决方案。随着LED技术与显示产业的持续发展，TEK-200A色彩照度计有望通过软件升级与功能拓展，进一步提升二次开发能力与行业适配性，在更多细分领域发挥价值。
TEK-200A色彩照度计核心测试原理

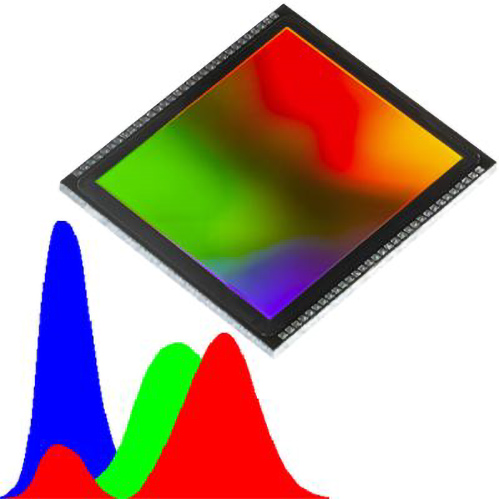

TEK-200A色彩照度计的测量原理基于CIE（国际照明委员会）标准色度系统，通过“光学采集-信号转换-数据处理”的闭环流程，实现光参数的精准量化。其核心架构采用CIEXYZ滤光片与CMOS传感器的组合设计，其中CIEXYZ滤光片严格匹配CIE1931标准观察者的光谱响应曲线，能够模拟人眼对红、绿、蓝三原色的感知特性，将复杂的光源光谱分解为XYZ三刺激值信号。TEK-200A色彩照度计的CMOS传感器则负责将滤光后的光信号转换为电信号，该传感器具备高灵敏度与低噪声特性，在400~700nm可见光范围内，波长间隔1nm的采样精度确保了光谱信息的完整性。TEK-200A 色彩照度计
针对滤光片与传感器的固有适配误差，TEK-200A色彩照度计支持通过HCAL色彩校正软件进行精准校准。该软件提供单点校正、多点校正及复合校正三种模式，用户可借助美能达CA410、拓普康BM7等标准仪器获取基准数据，通过软件算法修正TEK-200A色彩照度计的系统误差。校准后，仪器的照度测量精度可提升至3%，色品坐标xy误差缩小至0.003以内，完全满足LED照明、显示面板等行业对测量精度的严苛要求。这种“硬件采集+软件校准”的组合模式，既保证了测量的实时性，又兼顾了数据的准确性，成为TEK-200A色彩照度计的核心技术优势。
TEK-200A色彩照度计核心技术参数与特性
TEK-200A色彩照度计的技术参数全面覆盖可见光测量需求，其性能指标经权威机构测试验证，符合多项国际国内标准。以下为仪器核心技术参数汇总：
| 产品名称 | 色彩照度计 |
| 产品型号 | TEK-200A |
| 标准符合性 |
GB/T7922,GB/T5700,GB/T5702,JJG245,GB/T24824,GB/T36979,ANSIC78377, GB50034,CIES009,GB/T20145,GB/T9473,GB/T15609 |
| 波长范围 | 400~700nm |
| 波长间隔 | 1nm |
| 测量方式 | CIEXYZ滤光片+CMOS探测器 |
| 测量范围 | 照度:1~2000001x,色温:1000~100000K |
|
测试精度 (标准光源A) |
Ev:±5%±1数值 xy:±0.002(10~2000001x)/xy:±0.0025(5~10lx) |
| 重复性(标准光源A) |
Ev:0.5%±1数值 xy:0.001(500~2000001x)/xy:0.002(100~5001x) xy:0.003(20~100lx)/xy:0.005(5~201x) |
|
余弦响应 特性 |
Ev:5%以内 |
| 测量模式 | 自动模式连续模式平均模式 |
| 测量时间 | 自动模式:0.1~5秒 |
| 观察者角度 | 2°(CIE1931) |
| 色彩空间 | CIEXYZ,Evxy,Evu'v' |
| 功能参数 |
1.照度Ev,色温CCT(K);CIE31x,y;CIE76u’,v’;CIEX,Y,Z; 黑体偏离Duv,色容差SDCM;主波长入d,兴奋纯度PE,色度纯度PC;透过率; 2.显示屏色域面积,色域面积覆盖率,色度差△cuv;5/9点法均匀性Uniformity; 3.CIE31色品图,CIE76UCS图,色容差麦克亚当椭圆图. |
| 存储 | 样品2000条 |
| 尺寸 | 长X宽X高=154X62X39mm |
| 重量 | 约192g |
| 电源 | 锂电池,3.7V,4000mAh(充满电24小时内8000次) |
| 显示 | TFT真彩2.8inch,电容触摸屏 |
| 接口 | TypeC USB,蓝牙5.0 |
| 语言 | 简体中文,English |
| 工作温度 | -10~40℃(相对湿度85%以下/无凝露) |
| 存储温度 | -20~50℃(相对湿度85%以下/无凝露) |
| 标准配件 | 电源适配器,USB数据线,说明书,色彩管理软件(官网下载),保护盖,腕带,擦拭布 |
在核心特性方面，TEK-200A色彩照度计展现出显著的实用性与扩展性。硬件配置上，工业级MCU处理器确保了数据处理的快速稳定，搭配2.8英寸电容触摸屏，实现了操作界面的直观便捷，即使非专业人员也能快速上手。仪器的4000mAh大容量锂电池支持长时间现场作业，充满电后24小时内可完成8000次测量，满足生产线巡检、工程验收等高频次测量需求。TEK-200A色彩照度计的测量头支持可拆卸设计与180度反向安装，配合M5螺母固定与挂轴配件，能够适应狭小空间、特殊角度的测量场景，体现了人性化的工业设计理念。
软件与拓展能力上，TEK-200A色彩照度计配备专业PC端上位机软件，支持C#、C++、Python、LabVIEW等多平台SDK开发包，以及串口与Modbus通讯协议，为二次开发与系统集成提供了便利。仪器内置的HCAL色彩校正软件可免费授权使用，通过与标准仪器的比对校准，有效提升测量精度，缩小与高端设备的性能差距。此外，TEK-200A色彩照度计的测量功能覆盖照度、色温、透过率、显示器色域、5/9点法均匀性等多个维度，支持CIE31色品图、色容差麦克亚当椭圆图等数据可视化呈现，满足不同行业的专项测量需求。
TEK-200A色彩照度计行业应用场景与实践价值
TEK-200A色彩照度计凭借多参数测量能力与高性价比优势，在多个行业场景中实现了深度应用，其性能表现与实用设计得到了市场验证。在LED照明与固态照明领域，TEK-200A色彩照度计可单机完成照度、色温、色品坐标、主波长等核心参数测量，搭配积分球后还能实现光通量检测。借助HIQC上位机软件，仪器可满足美国能源之星标准对LED光源的色光分类与色品坐标筛选要求，帮助企业提升产品质量一致性。某LED灯具制造商采用TEK-200A色彩照度计后，产线色品坐标筛选效率提升40%，不良品率下降3%，显著降低了生产成本。市政工程与办公照明领域，TEK-200A色彩照度计严格遵循GB50034《照明标准》，可对图书馆、办公室、道路照明等场景的照度与色温进行现场实时检测。在某城市道路照明改造项目中，施工团队使用TEK-200A色彩照度计对LED路灯的地面照度、均匀性进行验收测试，其便携性与快速测量能力（单次测量≤5秒）确保了10公里路段的高效验收，测量数据直接生成符合规范的报告，为项目验收提供了可靠依据。仪器的余弦校正功能在此类大角度入射光场景中发挥了关键作用，确保了不同位置测量数据的一致性。
TEK-200A 色彩照度计
TEK-200A 色彩照度计
在高性价比校准解决方案中，TEK-200A色彩照度计通过HCAL软件校准后，可作为经济型设备与高端标准机搭配使用。例如，在中小规模照明企业的产线质检中，采用“美能达CA410标准机+TEK-200A待校机”的组合，通过多点校正模式确保TEK-200A色彩照度计的测量精度，既满足了产品质量控制要求，又控制了设备采购成本。校准后的TEK-200A色彩照度计在照度测量中与标准机的偏差≤3%，色品坐标xy误差≤0.003，完全符合行业检测标准，成为中小企业的优选方案。
TEK-200A色彩照度计通过成熟的CIEXYZ滤光片+CMOS传感器架构、丰富的测量功能与高性价比优势，在可见光测量领域构建了差异化竞争力。其精准的测试原理确保了数据可靠性，工业级硬件配置与人性化设计提升了操作便捷性，而多行业标准的符合性与灵活的校准方案，则使其能够适配LED照明、显示面板、市政工程等多元场景需求。TEK-200A色彩照度计的成功实践，不仅为国产便携式色彩照度计树立了实用型标杆，更通过成本控制与性能平衡，为中小企业提供了可负担的精密测量解决方案。随着LED技术与显示产业的持续发展，TEK-200A色彩照度计有望通过软件升级与功能拓展，进一步提升二次开发能力与行业适配性，在更多细分领域发挥价值。
