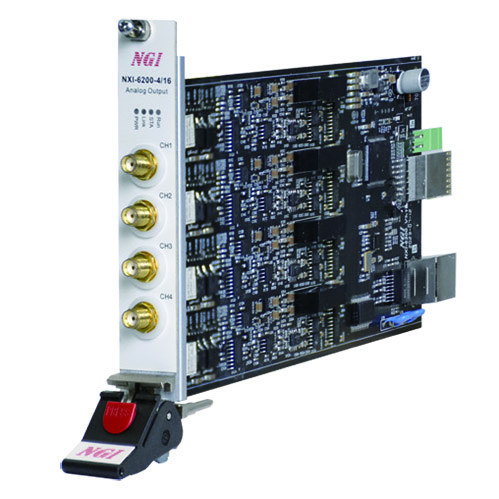

在工业测控与自动化测试场景中，模拟量输出设备的精度、通道灵活性与系统适配性直接影响测试校准的可靠性。NGI恩智NXI-6200-4/16模拟量输出卡作为模块化仪器核心组件，以16位分辨率、多规格输出及通道隔离设计，成为信号模拟与系统校准的关键设备。NXI-6200-4/16支持4通道独立配置电压或电流输出，覆盖0~10V、4~20mA等主流规格，电压精度达0.01%+0.01%F.S.，既可嵌入NXI机箱集成使用，也可独立运行。基于NGI产品目录的权威参数，本文从硬件架构设计、多维度测试原理、典型场景适配三方面深入解析，展现NXI-6200-4/16的技术特性与实用价值。NGI恩智NXI-6200-4/16是一款16位4通道模拟量输出卡，支持电压和电流输出，适用于采集测量系统校准、传感器信号模拟等场景。

NGI恩智NXI-6200-4/16模拟量输出卡的硬件架构设计

（一）多规格输出模块：电压与电流的灵活适配
NGI恩智NXI-6200-4/16模拟量输出卡的核心功能模块聚焦输出多样性与精度控制，4路通道可独立配置为电压或电流输出模式，适配不同测试对象的信号需求。电压输出涵盖0~10V、-10V~+10V两档规格，电流输出支持0~20mA、4~20mA范围，这种多规格设计使NXI-6200-4/16可直接模拟传感器信号、校准数采设备，无需额外信号转换模块。 16位分辨率是NXI-6200-4/16输出精度的基础保障，在-10V~+10V电压量程下，最小输出步进约0.61mV，0~20mA电流量程下步进约0.6μA，可精准复现微小信号变化。结合电压0.01%+0.01%F.S.、电流0.05%+2.5μA的精度指标，NXI-6200-4/16能满足精密测试场景的信号生成需求，例如在BMS测试中模拟单体电池的电压细微波动。
（二）通道隔离与硬件防护：稳定输出的关键设计
通道间隔离是NGI恩智NXI-6200-4/16模拟量输出卡的核心硬件特性，每路输出通道采用独立隔离电路，可有效避免通道间的信号干扰与交叉影响。在多通道同时工作场景中，例如同时模拟4路不同量程的传感器信号时，隔离设计能确保单通道参数调整不会影响其他通道的输出稳定性，这对多参数协同测试的可靠性至关重要。
硬件防护设计增强了NXI-6200-4/16的环境适配能力。设备支持12VDC独立供电，输入电压波动耐受范围达±5%，可适应工业现场的电源不稳定环境；插入NXI-F1000系列测控机箱时，通过背板实现供电与信号传输的一体化，减少外部接线带来的干扰风险。此外，输出通道具备过载保护功能，当负载超出额定范围时，设备自动限制输出功率，避免因负载异常导致的硬件损坏。
（三）控制与通讯模块：系统集成的灵活支撑
NGI恩智NXI-6200-4/16模拟量输出卡的控制模块采用模块化设计，支持外部触发功能（需配合NXI-F1000机箱），可通过外部信号实现多设备同步输出，例如在ATE系统中与采集卡、示波器联动，实现“信号生成-采集-分析”的闭环测试。通讯接口采用LAN通讯方式，配合Modbus-RTU、SCPI协议，可无缝接入工业控制系统与自动化测试平台。
开发支持方面，NXI-6200-4/16提供DLL驱动文件，兼容C++、.NET、VB、Delphi等开发语言，同时配套Labview、C#上位机开发例程。这些资源降低了二次开发门槛，用户可快速实现自定义波形输出、时序控制等功能，例如基于Labview开发BMS测试的动态电压模拟程序，通过SCPI指令控制NXI-6200-4/16输出随温度变化的电池电压信号。

NGI恩智NXI-6200-4/16的多维度测试原理与实现

NXI-6200-4/16的测试原理围绕“精度校准-性能验证-场景适配”展开，通过硬件电路与软件算法的协同，确保输出信号的可靠性，具体测试项目与实现机制如下表所示：


测试项目	核心技术依据	实现流程（基于产品特性）	精度与稳定性保障
电压输出精度测试	16位DAC 0.01%精度指标	1.接入标准数字万用表（精度≥0.001%）； 2.按量程梯度设置输出值（如0V、5V、10V）； 3.记录实测值与理论值偏差	每档量程至少3个测试点，偏差需≤0.01%F.S.+0.01%读数，确保全量程精度均匀
电流输出精度测试	0.05%精度 2.5μA偏移量	1.串联标准电阻负载（精度0.1%）； 2.输出0mA、10mA、20mA电流； 3.测量电阻电压计算实际电流	扣除负载误差后，偏差需≤0.05%读数+2.5μA，适配4~20mA工业标准信号的校准需求
通道隔离测试	独立隔离电路设计	1.一路通道输出满量程信号，其余通道空载； 2.测量空载通道的串扰电压； 3.计算隔离度	隔离度需≥50dB，避免多通道同时工作时的信号串扰，保障BMS测试的多电池模拟可靠性
动态响应测试	外部触发 LAN高速通讯	1.通过SCPI指令设置阶跃信号输出； 2.示波器采集输出波形； 3.测量上升/下降时间	电压信号响应时间≤1ms，电流信号≤2ms，满足动态测试场景的信号实时跟随需求
校准测试	硬件校准电路 标准信号源	1.接入高精度标准信号源； 2.进入设备校准模式； 3.修正DAC输出偏差并保存参数	建议每6个月校准一次，环境恶劣场景缩短至3个月，确保长期使用精度稳定（参考校准规范）

在实际测试场景中，NXI-6200-4/16的测试逻辑呈现分层特性：底层通过16位DAC将数字指令转换为模拟信号，经信号调理电路优化后输出；中层通过隔离电路实现通道独立控制；上层通过通讯协议接收上位机指令，配合外部触发实现同步协同。例如在数采设备测试中，上位机通过Modbus-RTU协议发送指令，NXI-6200-4/16输出标准电压/电流信号，数采设备采集后与理论值对比，完成精度校准，整个过程可通过Labview例程实现自动化操作。

NGI恩智NXI-6200-4/16的典型应用场景解析

（一）传感器信号模拟：工业测控的信号源支撑
在工业传感器研发与测试中，NGI恩智NXI-6200-4/16模拟量输出卡可精准模拟温度、压力、流量等传感器的输出信号。例如模拟PT100温度传感器的4~20mA电流信号，当温度从0℃变化到100℃时，NXI-6200-4/16输出电流从4mA线性递增至20mA，16位分辨率可实现0.002℃的温度步进模拟，配合0.05%的电流精度，能有效验证传感器采集模块的线性度与精度。
在传感器老化测试中，NXI-6200-4/16可通过上位机程序设置周期性波动信号，例如模拟环境温度的昼夜变化曲线，输出0~10V电压信号（对应-50℃~150℃），4路通道可同时模拟不同位置的传感器信号，通道隔离设计确保信号间无干扰，大幅提升测试效率。
（二）BMS测试系统：电池信号的精准复现
新能源汽车BMS测试中，NGI恩智NXI-6200-4/16模拟量输出卡是核心信号模拟组件。BMS需监测多节单体电池的电压（通常3.0~4.2V）与总电流（-100A~+100A，经变送器转换为0~5V电压），NXI-6200-4/16的4路通道可分别模拟3节单体电池电压与1路总电流信号，电压输出精度0.01%F.S.可确保3.6V标准电压下的误差≤0.36mV，满足BMS的高精度检测需求。
在BMS低气压环境测试中（模拟4500米高原环境），NXI-6200-4/16通过12VDC独立供电，配合NXI-F1000机箱的外部触发功能，与环境试验箱联动，实时调整模拟电池信号，验证BMS在极端环境下的电压采集稳定性。其LAN通讯的高速响应能力可确保信号调整延迟≤10ms，贴合动态测试需求。
（三）数采设备测试与校准：计量溯源的标准工具
数采设备（如数据采集卡、无纸记录仪）的出厂校准中，NGI恩智NXI-6200-4/16模拟量输出卡可提供标准信号源。例如校准16路数采卡的模拟输入通道，将NXI-6200-4/16的4路输出通过信号分配器扩展，依次输出0~10V、-10V~+10V等不同量程信号，每路信号的精度是数采设备精度的5~10倍，符合计量校准的溯源要求。
在自动化校准流程中，工程师基于C#例程开发校准软件，通过SCPI协议控制NXI-6200-4/16输出预设信号序列，数采设备采集数据后自动上传至软件，软件计算偏差并生成校准报告。这种自动化方式相比手动校准，效率提升3倍以上，且避免了人为操作误差，尤其适用于批量生产场景。
（四）ATE系统集成：自动化测试的核心单元
在电子产品ATE（自动测试设备）系统中，NGI恩智NXI-6200-4/16模拟量输出卡承担信号激励角色。例如在汽车电子控制器测试中，系统需模拟节气门位置传感器（0~5V）、水温传感器（0~10V）等信号，NXI-6200-4/16的4路通道可同时输出这些信号，配合外部触发与其他仪器同步，实现控制器的功能测试与故障诊断。
ATE系统通常要求设备具备良好的扩展性，NXI-6200-4/16的单卡单槽位设计可在NXI-F1000机箱中密集部署，多块设备通过背板触发实现同步输出，扩展通道数量以适配复杂测试需求。其Modbus-RTU协议兼容性可与系统中的PLC、工业电脑无缝通讯，确保测试流程的自动化与标准化。

NGI恩智NXI-6200-4/16模拟量输出卡以多规格输出、高精度性能、灵活集成特性，成为工业测控与自动化测试的核心设备。NXI-6200-4/16的16位分辨率与高精密输出电路，保障了信号模拟的准确性；通道隔离与硬件防护设计，提升了复杂环境下的稳定性；丰富的开发资源与协议支持，降低了系统集成门槛。从传感器信号模拟到BMS测试，从数采校准到ATE系统，NXI-6200-4/16均能精准适配需求。这种“精准、稳定、易集成”的产品特性，使其在智能制造与精密测试领域具备显著的实用价值，为用户提供可靠的模拟量输出解决方案。
