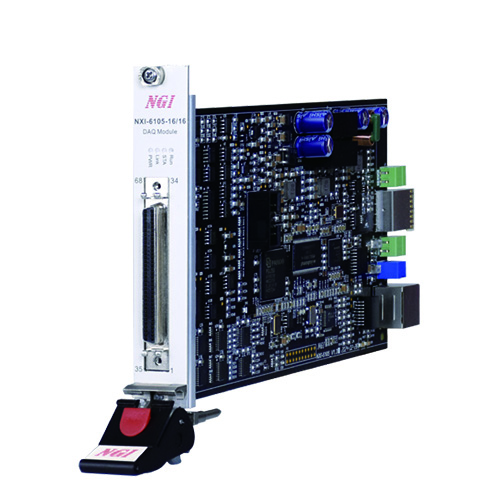

在多参数协同测控场景中，采集卡的通道扩展性、功能集成度与测试精度直接影响系统构建效率。NGI恩智NXI-6105-16/16高速数据采集卡作为模块化测控核心设备，以“多通道集成、高精度采集、跨场景适配”为设计核心，融合16路模拟输入、2路模拟输出、16路数字IO及3路计数器功能，突破单一采集设备的功能局限。NXI-6105-16/16支持1MS/s总采样率与16位分辨率，适配电子产品检测、工业控制等多领域需求，既可嵌入NXI机箱组成集成系统，也可独立运行。基于NGI产品目录V7.2的权威参数，本文从硬件功能架构、测试原理机制及场景应用适配三方面，解析NXI-6105-16/16的技术特性与实用价值。NGI恩智NXI-6105-16/16是一款16位、16通道的高速数据采集卡，支持模拟量输入输出、数字IO及计数器/定时器功能，采样率可达1MS/s，并带有FIFO缓冲器，适用于多种波形输出场景

NGI恩智NXI-6105-16/16高速数据采集卡的硬件功能架构

（一）模拟量输入模块：多量程高精度采集设计
NGI恩智NXI-6105-16/16高速数据采集卡的模拟量输入模块采用“多通道复用+可编程量程”架构，16路通道可灵活配置为单端、8路差分或混合模式，适配不同信号类型的采集需求。根据产品规格参数，其模拟输入量程覆盖±10V、±5V、±2.5V、±1.25V、±625mV五档，通过硬件电路实现量程自动切换，无需手动调整硬件跳线，这一设计大幅提升了NXI-6105-16/16在多幅值信号场景中的适配效率。
在精度控制上，NXI-6105-16/16在23℃±5℃环境下，差分模式的DC精度达0.025%+0.025%F.S.（轮询<10kHz），单极模式精度为0.05%+0.05%F.S.，确保微弱信号与强信号的采集精度均衡。最大输入电压支持±12V（耐受）与±11V（工作），配合过压保护电路，可避免瞬时高压对NGI恩智NXI-6105-16/16高速数据采集卡的损坏，这一防护特性使其适用于工业现场的复杂信号环境。 （二）多功能扩展模块：IO与计数器的集成设计
NGI恩智NXI-6105-16/16高速数据采集卡的功能扩展模块实现“模拟输出-数字IO-计数器”的三位一体集成。模拟输出模块配备2路通道，支持0~5V、0~10V、±5V、±10V四档输出范围，16位分辨率可精准生成自定义波形，配合4MB缓存深度，能稳定输出正弦波、方波等复杂波形，适配电子控制器的信号激励需求。
数字IO模块提供16路双向通道，输入电压低电平≤0.8V、高电平≥2.0V，输出电压低电平≤0.4V@16mA（吸入电流）、高电平≥2.4V@-8mA（输出电流），符合TTL电平标准，可直接与工业传感器、执行器对接。计数器模块包含3路通道，基准时钟可选10MHz、1MHz、100kHz、10kHz四档，最大输入频率达10MHz，支持频率测量、PWM输出等功能，时钟与门输入的高低电平阈值与数字IO保持一致，确保信号时序的一致性。
（三）数据处理与通讯模块：高效传输与灵活部署
数据处理模块是NXI-6105-16/16的核心控制单元，集成8MB采集存储FIFO缓冲器，可暂存高速采集数据，避免因上位机响应延迟导致的数据丢失。根据采样率参数，NXI-6105-16/16在多通道单增益模式下总采样率达1MS/s，多通道多增益模式为600KS/s，多增益单极/双极混合模式为400KS/s，8MB缓存可在1MS/s采样率下提供8ms的数据缓冲窗口，为复杂场景的数据处理预留时间。
通讯与供电模块支持双模式部署：插入NXI-F1000系列测控机箱时通过背板取电，独立运行时采用12VDC供电，满足实验室研发与工业现场的不同部署需求。通讯接口支持LAN与CAN双路，兼容Modbus-RTU、SCPI、CANopen协议，可无缝接入各类测控系统。厂家提供DLL驱动文件及Labview、C#上位机开发例程，支持C++、.NET、VB等多语言开发，降低NXI-6105-16/16的二次开发门槛。

NXI-6105-16/16的多维度测试原理与实现机制

NGI恩智NXI-6105-16/16高速数据采集卡的测试原理基于“信号适配-同步转换-校准输出”的闭环流程，通过硬件电路与软件算法的协同，实现多类型信号的精准测试，各环节技术细节如下表所示：


测试环节	核心技术	技术实现细节（基于产品规格）	精度与功能保障作用
模拟信号采集	多量程切换+差分放大	5档输入量程自动适配；8路差分通道抑制共模干扰；DC精度0.025%+0.025%F.S.（差分）	适配不同幅值信号，提升微弱信号采集精度，降低环境干扰影响
信号同步转换	可编程时钟+16位ADC	总采样率1MS/s（单增益）；16位ADC转换；外部时钟/触发输入支持（高低电平阈值2.0V/0.8V）	保障多通道信号时序一致性，16位分辨率还原信号细微特征
数据校准修正	温度补偿+硬件校准	工作温度适配23℃±5℃；内置校准电路修正零点漂移；精度指标随轮询频率动态优化（<10kHz最优）	抵消环境温度影响，长期运行保持精度稳定，适配不同测试节奏需求
多功能输出测试	缓存波形+可编程IO	4MB缓存支持自定义波形输出；16路数字IO与3路计数器共享电平标准；PWM输出频率达10MHz	实现复杂信号激励，IO与计数器协同满足多参数测试需求

在实际测试流程中，NGI恩智NXI-6105-16/16高速数据采集卡的工作逻辑呈现分层协同特性：模拟输入信号经量程切换电路适配后，由16位ADC转换为数字信号，经FIFO缓存后通过LAN/CAN传输至上位机；模拟输出信号由上位机下发至4MB缓存，经D/A转换后输出；数字IO与计数器通过同一控制单元协调，确保信号时序同步。以电子控制器测试为例，NXI-6105-16/16通过模拟输出模块发送PWM激励信号，同步采集控制器反馈的电压信号（模拟输入）与状态信号（数字IO），计数器模块监测输出频率，实现“激励-采集-分析”的闭环测试。
触发与时钟机制是NXI-6105-16/16测试精度的关键保障。外部模拟触发输入范围为-10V~+10V，触发输出与时钟输出的高低电平驱动能力一致（低电平0.4V@16mA，高电平2.4V@-8mA），可与外部仪器实现同步联动。在集成测试系统中，多块NXI-6105-16/16通过外部时钟同步，可扩展至百路以上通道，满足大型设备的多节点测试需求。

NGI恩智NXI-6105-16/16高速数据采集卡的场景适配与实用价值

（一）电子产品检测场景：多参数协同测试
在消费电子与工业电子的控制器检测中，NGI恩智NXI-6105-16/16高速数据采集卡的多通道与多功能集成特性优势显著。以空调控制器测试为例，需同时采集12路温度传感器信号（0~5V）、2路电流信号（经变送器转换为±2.5V），并输出2路PWM调速信号与4路数字控制信号。NXI-6105-16/16的16路模拟输入可全覆盖传感器信号采集，模拟输出模块生成PWM波形，数字IO模块输出控制信号，3路计数器监测风机转速，单卡即可完成“采集-激励-监测”全流程，无需额外配置多台设备，大幅简化测试系统架构。
其0.025%的差分精度可精准捕捉温度传感器的微小电压变化（0.1℃对应0.02V电压变化），1MS/s采样率能捕捉控制器启停时的瞬时信号波动，8MB缓存避免高速采集时的数据丢失。配合Labview开发例程，可快速搭建自动化测试界面，实现数据实时显示与报表生成，提升检测效率。
（二）工业控制场景：实时监测与联动控制
在生产线设备状态监测中，NGI恩智NXI-6105-16/16高速数据采集卡可实现多维度信号的实时采集与联动。以电机生产线为例，需监测电机定子电压（±10V）、轴承温度（0~2.5V）、转速信号（频率0~1MHz），并通过数字IO控制接触器动作。NXI-6105-16/16的模拟输入模块覆盖电压与温度信号，计数器模块测量转速（基于10MHz基准时钟，测量精度达0.1Hz），数字IO模块输出控制信号，支持Modbus-RTU协议与PLC联动，实现“监测-判断-控制”的实时响应。
其±11V工作电压耐受能力可应对工业电网波动，金属屏蔽外壳与差分采集设计抑制车间电磁干扰，确保采集数据信噪比达80dB以上。12VDC独立供电模式适配现场无机箱部署场景，SCSI-II68-pin连接器提供稳定的信号接口，降低接线松动导致的测试中断风险。
（三）实验教研场景：灵活扩展与二次开发
在高校测控专业的实验教学中，NGI恩智NXI-6105-16/16高速数据采集卡的灵活性与开发性适配教学需求。基础实验中，可通过模拟输入模块采集波形发生器的正弦波、方波信号，研究不同量程与采样率对信号还原的影响；进阶实验中，利用模拟输出模块生成自定义波形，结合数字IO实现逻辑控制实验，计数器模块可开展频率测量与PWM调制实验。
厂家提供的多语言开发例程降低了教学门槛，学生可基于C#开发简单采集程序，或通过Labview实现复杂的数据分析算法。NXI-6105-16/16支持单卡独立运行，无需配套昂贵的测控机箱，适合实验室小规模部署；同时可插入NXI-F1000机箱扩展，满足大型综合实验需求，实现“基础教学-科研拓展”的全阶段适配。

NGI恩智NXI-6105-16/16高速数据采集卡以多功能集成、高精度采集、灵活部署为核心优势，通过模拟量、数字IO与计数器的一体化设计，打破了传统采集设备功能单一的局限。NXI-6105-16/16的16位分辨率、1MS/s采样率与0.025%精度，确保了测试数据的可靠性；而双模式供电、多协议支持与丰富开发资源，使其适配从实验室到工业现场的多元场景。这种“集成化、高精度、易扩展”的产品特性，既降低了测试系统的构建成本，又提升了测试效率。对于追求多功能与性价比的用户而言，NGI恩智NXI-6105-16/16高速数据采集卡无疑是多参数测控场景的理想选择。
