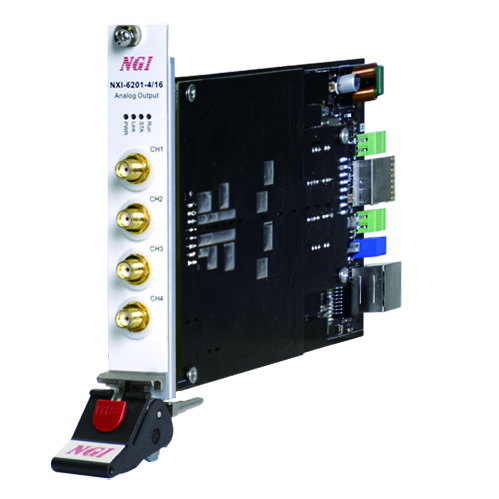

在汽车电子、新能源储能等精密测控场景中，模拟量输出设备的量程覆盖性、信号稳定性与系统兼容性直接决定测试结果的可靠性。NGI恩智NXI-6201-4/16模拟量输出卡作为模块化测控核心组件，以16位分辨率、4通道隔离设计及多规格输出能力，成为信号模拟领域的关键设备。NXI-6201-4/16支持±5V、±200mV电压输出与±200mA电流输出，电压精度达0.03%+0.02%F.S.，电流精度0.05%+0.05%F.S.，既可嵌入NXI-F1000机箱集成使用，也可12VDC独立运行。基于恩智产品目录的权威参数，本文从硬件性能架构、多维度测试原理、场景化应用适配三方面深入解析，展现NXI-6201-4/16的技术特性与实用价值。NXI-6201-4/16是恩智测控（NGI）推出的一款16位4通道模拟量输出卡，支持电压和电流输出，适用于汽车电子、新能源储能等测试场景。

NGI恩智NXI-6201-4/16的核心性能架构解析

（一）多量程输出模块：电压与电流的精准覆盖
NGI恩智NXI-6201-4/16模拟量输出卡的输出模块以量程多样性与精度控制为核心设计目标，4路通道可独立配置为电压或电流输出模式，适配不同测试对象的信号特性。电压输出涵盖±5V、±200mV两档规格，电流输出支持±200mA范围，这种多量程组合使NXI-6201-4/16可直接模拟分流器、霍尔电流传感器等设备的输出信号，无需额外信号转换装置。
16位分辨率为NXI-6201-4/16的输出精度奠定基础，在±5V电压量程下，最小输出步进约0.15mV；±200mV小量程下，步进低至0.006mV，可精准复现微小信号波动。结合电压0.03%+0.02%F.S.的精度指标，NXI-6201-4/16在±5V满量程输出时，误差可控制在2.5mV以内；±200mV量程下误差不超过0.1mV，完全满足精密传感器模拟的信号精度需求。电流输出精度达0.05%+0.05%F.S.，在±200mA量程下误差仅0.2mA，适配新能源储能系统的电流信号模拟场景。 （二）通道隔离与硬件保障：抗干扰设计的技术逻辑
通道间隔离是NGI恩智NXI-6201-4/16模拟量输出卡的核心硬件特性，每路输出通道采用独立的光耦隔离电路，可有效阻断通道间的信号串扰与共模干扰。在多通道同步工作场景中，例如同时模拟4路不同量程的传感器信号时，隔离设计能确保单通道参数调整不会对其他通道产生影响，这对汽车电子多参数测试的信号可靠性至关重要。
硬件防护体系进一步提升了NXI-6201-4/16的环境适应能力。设备支持12VDC独立供电，电源输入具备±5%的波动耐受范围，可适应工业现场的电源不稳定环境；插入NXI-F1000系列测控机箱时，通过背板实现供电与信号传输的一体化集成，减少外部接线带来的干扰风险。此外，输出通道内置过载保护电路，当负载电阻超出额定范围时，设备自动限制输出功率，避免因负载异常导致的硬件损坏，延长设备使用寿命。
（三）协议与控制模块：系统集成的灵活支撑
NGI恩智NXI-6201-4/16模拟量输出卡的控制模块采用模块化设计，支持Modbus-RTU、SCPI、CANopen三种主流协议，可无缝接入不同技术架构的测控系统。Modbus-RTU协议适配工业现场的PLC、触摸屏等设备，SCPI协议满足实验室仪器的标准化控制需求，而CANopen协议则针对汽车电子场景优化，可与车载控制器实现高效通讯。
开发支持方面，NXI-6201-4/16提供完整的DLL驱动文件，兼容C++、.NET、VB、Delphi等主流开发语言，同时配套Labview、C#上位机开发例程。这些资源大幅降低了二次开发门槛，用户可快速实现自定义功能，例如基于C#开发新能源BMS测试程序，通过CANopen协议控制NXI-6201-4/16输出模拟电池组的电流信号，配合上位机完成充放电循环测试。LAN/CAN双通讯接口设计则提供了灵活的控制选择，LAN接口支持远程控制，CAN接口适配车载测试的短距离高速通讯需求。

NGI恩智NXI-6201-4/16的多维度测试原理与实现机制

NXI-6201-4/16的测试原理围绕“精度校验-抗干扰验证-协议适配”三大核心展开，通过标准化测试流程与专业仪器配合，确保设备性能符合参数指标，具体测试项目与实现逻辑如下表所示：


测试项目	核心技术依据	实现流程（基于产品特性）	精度与可靠性保障标准
电压输出精度测试	16位DAC+0.03% 0.02%F.S.指标	1.接入0.001%精度标准数字万用表； 2.按量程梯度设置输出点 （±5V量程测-5V、0V、+5V； ±200mV量程测-200mV、0mV、+200mV）； 3.计算实测值与理论值偏差	偏差≤0.03%读数+0.02%F.S.，±5V量程最大误差≤2.5mV，±200mV量程最大误差≤0.1mV
电流输出精度测试	16位DAC 0.05% 0.05%F.S.指标	1.串联0.1%精度标准电阻（10Ω）； 2.输出-200mA、0mA、+200mA电流； 3.测量电阻电压换算实际电流	扣除电阻误差后，偏差≤0.05%读数+0.05%F.S.，±200mA量程最大误差≤0.2mA
通道隔离测试	独立光耦隔离电路设计	1.通道1输出+5V满量程电压，其余通道空载； 2.测量空载通道串扰电压； 3.更换输出通道重复测试	串扰电压≤1mV，隔离度≥60dB，符合工业级抗干扰标准
协议兼容性测试	Modbus-RTU/SCPI/ CANopen协议栈	1.分别通过三种协议发送输出指令； 2.验证信号输出响应时间； 3.连续1000次指令发送测试稳定性	指令响应时间≤10ms，协议通讯成功率100%，无丢包或指令错误现象
动态响应测试	16位DAC转换速率 信号调理电路	1.通过SCPI协议设置±5V阶跃信号； 2.用100MHz示波器采集输出波形； 3.测量上升/下降时间	上升时间≤2ms，下降时间≤2ms，波形无过冲或振荡，适配动态信号模拟需求
电磁兼容测试	硬件抗干扰设计 屏蔽工艺	1.参照GB6113-102:2008标准搭建测试环境； 2.施加10V/m辐射干扰； 3.监测输出信号偏差	干扰状态下信号偏差增幅≤5%，符合工业现场电磁环境使用要求

在实际测试场景中，NXI-6201-4/16的测试逻辑呈现分层协同特性：底层通过16位DAC将数字指令转换为模拟信号，经信号调理电路滤波放大后输出；中层通过光耦隔离电路实现通道独立控制，阻断干扰传导；上层通过协议栈接收控制指令，配合通讯接口实现与测试系统的联动。例如在分流器模拟测试中，上位机通过Modbus-RTU协议发送电流输出指令，NXI-6201-4/16将数字信号转换为±200mA范围内的模拟电流，经隔离电路输出后，由标准电阻与万用表组成的检测系统验证精度，整个过程可通过Labview例程实现自动化操作。

NGI恩智NXI-6201-4/16的场景化应用适配解析

（一）分流器模拟：新能源储能的电流信号复现
在新能源储能系统测试中，NGI恩智NXI-6201-4/16模拟量输出卡可精准模拟分流器的电压输出信号。分流器作为电流检测核心元件，其输出电压通常在±200mV范围内（对应±200A电流），NXI-6201-4/16的±200mV电压量程可直接匹配该信号范围，16位分辨率实现0.006mV的步进，相当于0.006A的电流分辨率，能精准复现储能系统充放电过程中的电流变化。
在储能变流器（PCS）测试中，NXI-6201-4/16通过CANopen协议与PCS控制器通讯，实时输出模拟分流器信号，验证PCS在不同电流工况下的调节性能。其0.03%+0.02%F.S.的电压精度确保模拟信号与真实分流器输出偏差极小，配合通道隔离设计，可同时模拟多路分流器信号，测试PCS对多支路电流的监测与均衡控制能力，大幅提升测试效率。
（二）霍尔传感器模拟：汽车电子的信号仿真
汽车电子领域的霍尔电流传感器测试中，NXI-6201-4/16模拟量输出卡的±200mA电流输出与±5V电压输出可分别模拟霍尔传感器的电流型与电压型输出信号。例如测试发动机电控单元（ECU）的电流检测功能时，NXI-6201-4/16输出0~200mA范围内的模拟电流，模拟霍尔传感器检测的发动机负载电流变化，ECU采集信号后与理论值对比，验证检测精度。
在汽车电池管理系统（BMS）测试中，NXI-6201-4/16的4路隔离通道可同时模拟4个霍尔传感器的输出信号，分别对应电池组的总电流、单体电池均衡电流等参数。通道间隔离设计避免了不同电流信号的交叉干扰，0.05%+0.05%F.S.的电流精度确保模拟信号的可靠性，帮助工程师验证BMS在复杂电流工况下的保护机制与均衡策略。
（三）ATE系统集成：自动化测试的信号激励核心
在汽车电子ATE（自动测试设备）系统中，NGI恩智NXI-6201-4/16模拟量输出卡承担关键信号激励角色。ATE系统需对车载控制器、传感器等部件进行批量测试，NXI-6201-4/16的单卡单槽位设计可在NXI-F1000机箱中密集部署，多块设备通过背板触发实现同步输出，扩展通道数量以适配多部件并行测试需求。
例如在车载空调控制器测试中，系统需模拟温度传感器（0~5V）与电流传感器（0~200mA）信号，NXI-6201-4/16的4路通道可同时输出这两种信号，通过SCPI协议与ATE系统的主控单元通讯，实现测试流程的自动化。其12VDC独立供电模式可灵活适配ATE系统的电源架构，LAN通讯接口支持远程控制与状态监测，便于系统集成与运维管理。
（四）精密仪器校准：计量测试的标准信号源
在实验室精密仪器校准场景中，NXI-6201-4/16模拟量输出卡可作为标准信号源，用于校准万用表、数据采集器等设备的模拟量输入通道。其±5V、±200mV的电压量程与±200mA的电流量程覆盖了常规仪器的校准需求，0.03%的电压精度与0.05%的电流精度使信号源精度高于多数待校准设备，符合计量校准的溯源要求。
在自动化校准流程中，工程师基于C#开发校准软件，通过Modbus-RTU协议控制NXI-6201-4/16输出预设的标准信号序列，待校准仪器采集信号后自动上传至软件，软件计算偏差并生成校准报告。这种自动化校准方式相比手动操作，效率提升4倍以上，且避免了人为操作误差，尤其适用于批量仪器校准场景。

NGI恩智NXI-6201-4/16模拟量输出卡以多量程输出、高精度性能、强抗干扰设计及灵活的系统适配能力，成为汽车电子、新能源储能等领域的理想选择。NXI-6201-4/16的16位分辨率与精密转换电路，保障了信号模拟的准确性；独立通道隔离与硬件防护设计，提升了复杂环境下的可靠性；多协议支持与开发资源，降低了系统集成门槛。从分流器、霍尔传感器模拟到ATE系统集成、精密仪器校准，NXI-6201-4/16均能精准匹配场景需求。这种“精准覆盖、稳定可靠、易集成”的产品特性，使其在工业测控领域具备显著的实用价值，为用户提供专业的模拟量输出解决方案。
