在现代工业生产中，光泽度作为产品表面外观质量的核心指标，直接影响消费者对产品品质的感知，其精准测量是涂料、塑料、金属、汽车等行业实现标准化质量控制的关键。BYK4563三角度光泽仪作为德国BYK-Gardner公司旗下的旗舰级产品，凭借其集成20°、60°、85°全角度测量能力、符合多项国际权威标准的精准性能，以及人性化的操作设计，成为全球工业领域光泽度检测的标杆设备。该仪器不仅能覆盖高、中、低全范围光泽表面的测量需求，更通过自动诊断、数字化数据管理等智能功能，实现了从实验室到生产线的全场景适配，为企业提供可追溯、高一致性的检测数据，是保障产品外观统一性、提升市场竞争力的核心工具。其背后依托BYK-Gardner在光学测量领域数十年的技术积淀，从硬件精度到软件生态形成了完整的解决方案，完全满足现代工业对质量检测“精准、高效、便捷”的核心诉求。

仪器概述：定位与核心功能

BYK4563三角度光泽仪属于micro-TRI-gloss系列，是专为全范围光泽测量设计的集成化设备，核心定位为工业生产中的高精度质量控制工具。其最显著的特点是集成了20°、60°、85°三个国际标准测量角度，可根据样品光泽等级灵活切换，无需额外更换探头，实现从哑光（<10GU）到镜面高光（>70GU）表面的全覆盖测量。该仪器严格遵循ISO2813、ASTMD523、DIN67530、JISZ8741等多项国际权威标准，测量数据具有全球互认性，适用于涂料、varnishes、塑料、阳极氧化铝、金属表面、汽车内饰外饰等多种材料和产品的检测场景。 在核心功能上，BYK4563具备四大测量模式：样品模式（单次测量无统计分析）、统计模式（多次测量并计算均值、标准差、极值等统计数据）、连续模式（可调间隔连续测量，适配大面积样品均匀性检测）和基础模式（简化操作，仅保留核心测量功能），可满足不同检测场景的需求。仪器内置999组数据存储容量，支持50个自定义存储区域，每个测量数据均附带日期时间戳，便于数据追溯和批量分析。同时，其兼容smart-chart软件生态，通过USB接口可实现数据实时传输、趋势图表生成、标准化报告导出（PDF格式），完美适配工业数字化质量管控体系。此外，仪器支持中文、英文、德语等10余种语言显示，操作界面采用彩色LCD屏和滚轮导航，即使在生产线复杂环境下也能快速上手。

核心技术参数：精准性能的量化支撑

BYK4563的高精度和高稳定性源于其严苛的技术参数设计，以下为基于BYK-Gardner官方技术文档整理的核心参数表，直观呈现仪器的性能边界：

技术参数	具体数值/说明
测量角度	20°、60°、85°三角度集成，支持单角度或多角度同时测量
测量范围（GU）	20°：0-2000GU（高光泽表面）；60°：0-1000GU（中光泽表面）；85°：0-160GU（低光泽表面）
测量精度	重复性：0-100GU时±0.2GU，100-2000GU时±0.2%；再现性：0-100GU时±0.5GU，100-2000GU时±0.5%
光谱敏感度	符合CIE-C标准光源要求，匹配2°标准观察者视角，确保测量结果与人眼视觉感知一致
测量区域（mm）	20°：10×10；60°：9×15；85°：5×38，适配不同尺寸样品的测量需求
测量时间	单角度测量仅需0.5秒，三角度同时测量≤2秒，满足生产线快速检测需求
存储能力	999组测量数据（含日期、时间、样品名称），支持50个自定义存储区域，可分类管理不同产品数据
电源供应	1节1.5VAA碱性电池或1.2VNiMH充电电池，单次充电可完成约4000次测量；支持USB接口供电（5V，max100mA）
工作环境	操作温度：15-40℃（60-104°F）；存储温度：-10-60℃（-14-140°F）；相对湿度：≤85%（非冷凝，35℃）
物理规格	尺寸：155×48×73mm（6.1×1.9×2.9in）；重量：400g（0.9lb），便携性强，适合现场检测
校准体系	内置自动诊断功能，开机在校准座中自动完成自检和校准验证；支持标准板校准，校准周期建议每周1次
配套软件	smart-chart软件（含smart-lab和smart-process模块），支持在线测量、数据导出、统计分析和报告生成
认证与兼容	通过欧盟EMC（2014/30/EU）和低电压（2014/35/EU）认证，兼容ASTMD2457、ISO7668等多项行业标准

从参数表可见，BYK4563在精度、速度、环境适应性等关键指标上均处于行业领先水平。其重复性误差控制在±0.2GU以内，远低于行业平均水平，确保了同一产品在不同时间、不同操作人员下的测量一致性；0.5秒的快速测量速度，可将单样品检测时间压缩至秒级，完全适配生产线批量检测场景；宽温度范围和抗湿度设计，使其既能在实验室恒温环境下工作，也能适应汽车涂装车间、建材生产线等复杂工业环境的使用需求。

测试原理：基于镜面反射的量化测量

光泽度的本质是材料表面对光线的镜面反射能力，BYK4563的测量原理严格遵循国际标准，基于“光源-样品-探测器”的同轴光学结构，实现对反射光强度的精准量化。其核心原理可分为三个关键环节：
1.光学系统设计
仪器内置长寿命LED光源（质保10年），发出的可见光经光学透镜组准直后，形成平行光束，以预设的测量角度（20°、60°或85°）垂直入射到样品表面。样品表面的微观形貌（粗糙度、平整度）和光学特性（折射率）决定了光线的反射方式：光滑表面会产生强烈的镜面反射，光线沿与入射角度对称的方向反射；粗糙表面则会产生漫反射，光线向各个方向散射。BYK4563的探测器精准定位在镜面反射方向，仅捕获镜面反射光，避免漫反射光的干扰，确保测量的特异性。
2.标准校准与信号转换
仪器以折射率1.567的标准黑玻璃作为参考基准，将其镜面反射率定义为100GU（光泽单位）。测量时，探测器将样品的反射光强度转换为电信号，与标准黑玻璃的参考信号进行比对，通过内置算法计算得出样品的光泽值（GU）。例如，若样品的反射光强度为标准黑玻璃的80%，则其光泽值为80GU。为确保测量准确性，仪器内置自动诊断功能，每次开机置于校准座时，会自动检测校准标准板的清洁度和反射率稳定性，若发现偏差则提示用户清洁标准板或重新校准，从源头保障数据可靠性。
3.三角度测量的科学依据
不同角度的选择对应不同光泽范围的测量需求，这是基于光线入射角度与反射强度的非线性关系：
20°测量角度：入射光与样品表面夹角小，对高反射率表面（如镜面涂料、金属抛光件）的细微差异极为敏感。当样品光泽值>70GU时，60°角度的反射强度变化趋于平缓，难以区分差异，而20°角度能有效放大这种差异，确保高光泽产品的质量控制精度。
60°测量角度：为国际通用角度，适用于光泽值10-70GU的中光泽表面，如普通涂料、塑料外壳、木质家具等。该角度下的测量结果与人眼对光泽的感知最为接近，是工业生产中最常用的测量角度。
85°测量角度：入射光接近平行于样品表面，能有效捕获低光泽表面（<10GU）的微弱镜面反射光。对于哑光涂料、汽车内饰、防滑建材等产品，85°角度可区分1-10GU范围内的细微差异，而60°角度在此范围内的测量结果几乎无变化，无法满足质量控制需求。
这种三角度集成设计，使BYK4563无需更换探头即可覆盖从哑光到高光的全范围测量，避免了单角度仪器的应用局限，显著提升了设备的通用性和性价比。

操作流程与校准体系：保障数据可靠性的核心环节

BYK4563的操作流程简洁高效，同时建立了完善的校准体系，确保每一组测量数据的准确性和可追溯性。
1.操作流程
开机与自检：将仪器置于校准座中，按下模式滚轮开机，仪器自动完成日期时间初始化、光学系统自检和校准验证，自检通过后显示“AutodiagnosisOK”，进入测量模式。
测量角度选择：通过滚轮导航至“Geometry/Sensor”菜单，选择所需的测量角度（单角度或三角度同时测量），仪器自动保存设置。
测量模式选择：根据需求选择样品模式、统计模式、连续模式或基础模式。例如，生产线批量检测可选择样品模式，实验室精准分析可选择统计模式（设置3-5次测量均值）。
样品测量：将仪器测量aperture紧贴样品表面，确保四个定位针完全接触（避免ambientlight干扰），按下“Operate”按钮，仪器快速完成测量并显示结果。若测量过程中出现“Pinsnotpressed”或“Ambientlight”错误提示，需重新调整仪器位置或使用遮光罩后重试。
数据处理：测量结果自动显示在屏幕上，可通过滚轮切换查看不同角度数据、统计信息；需保存时，仪器自动分配样品名称（可自定义修改），数据存储至预设区域；通过USB接口连接电脑，可将数据导入smart-chart软件进行趋势分析和报告生成。
2.校准体系

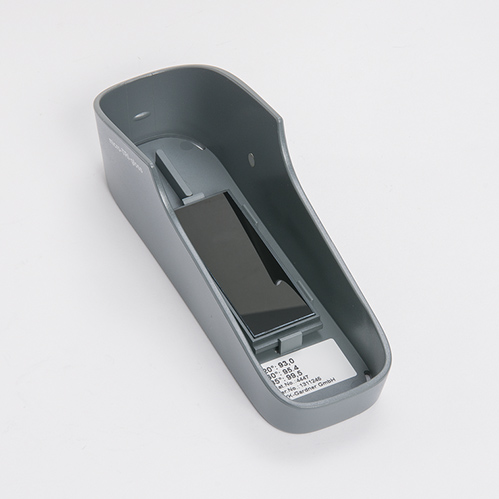

校准是保障测量准确性的核心，BYK4563建立了“自动诊断+标准校准”的双重保障体系：
自动诊断：每次开机置于校准座时，仪器自动检测校准标准板的反射率，与内置的标准值比对，若偏差在允许范围内（±0.5GU），则判定为“OK”；若偏差超出范围，提示“Pleasecleanstandard”或“Calibraterequired”，引导用户清洁标准板或重新校准。
标准校准：当自动诊断提示校准或测量数据出现异常时，需进行手动校准。步骤为：①清洁校准标准板（使用无绒布蘸乙醇擦拭，禁止使用丙酮）；②将仪器置于校准座中，导航至“Calibration”菜单，选择“CalibrateGloss”；③仪器自动完成20°、60°、85°三个角度的校准，校准完成后显示“Calibrationcomplete”；④校准后建议使用检查标准板（如型号4434）进行验证，确保测量值与标准板标注值偏差≤0.5GU。
根据BYK-Gardner的官方建议，校准周期为每周1次，若使用环境温度变化较大（如车间与实验室温差>10℃）或测量频率较高，建议缩短至每3天1次；校准标准板需每年送原厂进行溯源认证，确保其反射率稳定性。

核心优势：适配工业质量控制的全场景需求

结合BYK-Gardner的官方技术文档和工业应用实践，BYK4563的核心优势可总结为以下五点：
1.高精度与高稳定性
仪器采用长寿命LED光源和高精度光电探测器，配合专利校准工艺，实现了±0.2GU的重复性和±0.5GU的再现性，确保同一产品在不同设备、不同车间、不同地区的测量数据一致性。其温度稳定性设计尤为出色，在10-40℃范围内的测量偏差≤0.5GU，避免了环境温度变化对数据的影响，适合跨区域供应链的质量管控。
2.全场景适配能力
三角度集成设计覆盖从哑光（<10GU）到高光（>2000GU）的全范围测量，配合10×10mm至5×38mm的测量区域，可适配涂料、塑料、金属、建材、汽车等多个行业的产品检测需求。例如，汽车外饰高光涂料采用20°角度测量，内饰哑光塑料采用85°角度测量，同一台仪器即可满足整车外观质量控制需求。
3.数字化与智能化
兼容smart-chart软件生态，支持数据实时传输、统计分析、趋势图表生成和标准化报告导出，实现了从测量到数据管理的全流程数字化。仪器内置的统计模式可自动计算均值、标准差、极值等数据，帮助用户快速评估产品表面均匀性；连续模式支持0-9秒可调测量间隔，适合大面积样品（如汽车车身、建材板材）的均匀性检测。
4.人性化与便携性
400g的轻量化设计和155×48×73mm的紧凑尺寸，便于操作人员手持测量或携带至现场；彩色LCD屏和滚轮导航简化了操作流程，无需专业培训即可上手；1节AA电池可完成4000次测量，续航能力强，避免了生产线频繁充电的麻烦；支持10余种语言显示，适配全球不同地区的使用需求。
5.完善的服务与认证体系
BYK-Gardner在全球设有多个服务中心（包括中国上海），提供技术支持、校准认证、维修保养等服务；仪器通过欧盟EMC和低电压认证，符合多项国际标准，测量数据具有全球互认性；可提供可追溯至国际标准的校准证书，满足汽车、电子等行业的严格质量审核需求。

典型应用场景：赋能多行业质量控制

BYK4563凭借其全角度测量能力和高精度性能，已广泛应用于多个行业的质量控制环节，以下为典型应用场景：
1.涂料与涂装行业
用于涂料产品的出厂检验和涂装工艺的过程控制，如汽车涂料、家具涂料、工业涂料等。通过60°角度测量中光泽涂料的光泽值，确保同一批次产品的外观一致性；通过20°角度检测高光泽汽车面漆的镜面效果，通过85°角度控制哑光涂料的光泽均匀性，避免出现“流挂”“橘皮”等缺陷。
2.塑料与橡胶行业
适用于塑料外壳、橡胶制品的表面光泽检测，如家电外壳、手机外壳、汽车内饰件等。例如，手机外壳的中光泽表面采用60°角度测量，确保不同生产批次的光泽值偏差≤1GU；汽车内饰哑光塑料件采用85°角度测量，控制光泽值在3-5GU范围内，提升内饰的质感和舒适度。
3.金属与建材行业
用于金属表面抛光处理的质量检测（如不锈钢板材、铝合金型材）和建材产品的外观控制（如瓷砖、地板、板材）。不锈钢抛光件采用20°角度测量，确保光泽值≥800GU，达到镜面效果；哑光瓷砖采用85°角度测量，控制光泽值≤5GU，避免反光刺眼；木质地板采用60°角度测量，确保同一批次产品的光泽均匀性。
4.汽车行业
是汽车整车外观质量控制的核心设备，用于车身涂料、内饰件、外饰件的光泽检测。车身面漆采用20°和60°双角度测量，确保车身不同部位（引擎盖、车门、后备箱）的光泽偏差≤0.5GU；内饰塑料件、皮革制品采用85°角度测量，控制光泽值在1-3GU范围内，提升驾驶体验；外饰件（如轮毂、保险杠）采用对应角度测量，确保与车身光泽的协调性。

维护与故障处理：延长设备寿命的关键

1.日常维护
清洁：仪器外壳采用软湿布擦拭，禁止使用丙酮等强溶剂；测量aperture需定期用无绒布蘸乙醇清洁，避免灰尘堆积影响测量；校准标准板用光学清洁布轻轻擦拭，禁止用力摩擦，防止划伤表面。
存储：不使用时，将仪器置于校准座中，放入携带箱内，避免阳光直射、高温高湿环境；长期不使用（超过1个月）时，取出电池，防止电池漏液损坏设备。
电池维护：使用碱性电池或NiMH充电电池，避免混合使用不同类型电池；充电电池需使用专用充电器，避免过充过放，延长电池寿命。 2.常见故障处理
测量结果偏差大：检查校准标准板是否清洁，重新进行校准；检查样品表面是否有灰尘、油污，清洁后重试；确认测量角度选择正确，高光泽样品需用20°角度，低光泽样品需用85°角度。
显示“BatteryLow”：更换新电池或充电，确保电池电压符合要求（1.5V碱性电池或1.2V充电电池）。
显示“Ambientlight”：使用遮光罩遮挡环境光，确保测量aperture完全紧贴样品表面，避免光线进入。
显示“Memoryfull”：将数据导出至电脑后，删除仪器内无用数据，释放存储空间。
若出现“PleasecallService”等硬件故障提示，需联系BYK-Gardner官方服务中心，禁止自行拆卸仪器。

BYK4563三角度光泽仪以其全角度测量能力、高精度性能、数字化管理和人性化设计，成为工业质量控制领域的标杆设备。其严格遵循国际标准的测量原理、完善的校准体系和广泛的行业适配性，使其能够精准满足涂料、塑料、汽车、建材等多个行业的质量控制需求，为企业提供可追溯、高一致性的检测数据，助力企业提升产品品质、降低质量成本、增强市场竞争力。在工业4.0背景下，数字化、智能化成为质量控制的发展趋势，BYK4563通过与smart-chart软件的深度融合，实现了从测量到数据管理的全流程数字化，为企业构建智能质量管控体系提供了核心支撑。未来，随着材料技术和生产工艺的不断进步，BYK4563将持续依托BYK-Gardner的技术创新能力，在测量精度、智能化水平、行业适配性等方面不断升级，为全球工业质量控制提供更高效、更精准的解决方案。
