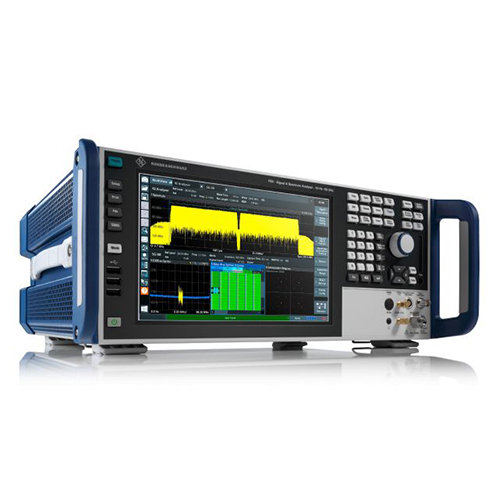

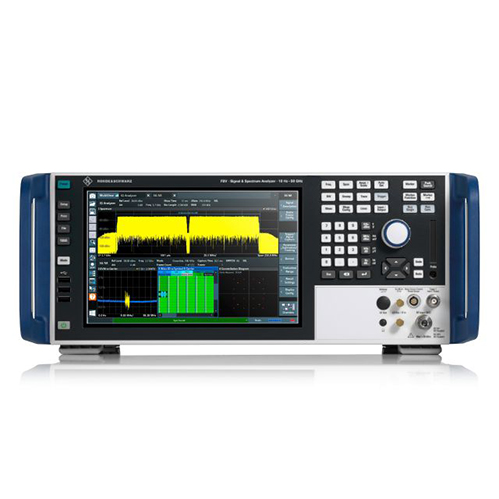

在高频至超高频测试领域，R&S FSV3030频谱分析仪以10Hz-30GHz的宽频覆盖、极致的高频测量精度及灵活的扩展能力，成为5GFR2全频段、卫星通信Ka频段、毫米波前端研发及航空航天雷达测试等场景的核心支撑装备。作为罗德与施瓦茨FSV3000系列的高端旗舰型号，其设计深度融合“高频精准捕获、多场景适配、全生命周期运维”理念，在30GHz频段相位噪声、宽带分析能力等关键指标上实现行业突破。无论是实验室的毫米波器件研发需求，还是量产线的高吞吐量测试场景，FSV3030均能提供稳定可靠的数据支撑，“超宽频覆盖、高频高精度、模块化扩展”的核心优势使其成为跨频段高频测试的标杆设备。R&S FSV3030 是罗德与施瓦茨（Rohde & Schwarz）推出的一款高性能信号与频谱分析仪，属于FSV3000 系列，适用于研发、生产、系统测试及维修等多种应用场景‌

R&S FSV3030核心性能与频率覆盖优势

R&S FSV3030并非简单的频段升级产品，而是针对30GHz高频段信号特性量身打造的综合测试解决方案。根据罗德与施瓦茨《FSV3000系列高端频谱分析仪技术白皮书》（文档编号：5216-2890-12V10.00），其基础频率覆盖10Hz-30GHz，精准适配5GFR2（24.25-52.6GHz部分频段需扩展）、WLAN7（5.925-7.125GHz及24GHz频段）、车规雷达（24GHz、77GHz前端测试）及卫星通信Ka频段（20-30GHz）等主流高频标准，避免高频段测试的性能冗余与低频段精度损失。通过搭配R&SFS-Z10系列外部谐波混频器，频率上限可扩展至325GHz，为太赫兹通信、6G预研等前沿领域预留测试能力。关键性能上，针对30GHz频段信号衰减快、干扰源复杂的核心痛点专项优化：10GHz频段单边带相位噪声低至-118dBc（1Hz偏移），30GHz频段仍保持-100dBc（1Hz偏移）的优异表现，较同系列FSV3013高频性能提升4dBc；三阶截止点（TOI）在10GHz频段典型值+24dBm，30GHz频段仍达+18dBm，高线性度有效抑制多信号互调失真；1GHz频段显示平均噪声电平（DANL）低至-156dBm，开启FSV3-B1前置放大器后降至-170dBm，30GHz开前置放大器后仍达-152dBm，实现高频段纳瓦级微弱信号的稳定捕获。

操作便捷性与模块化扩展能力

针对高频测试的复杂操作场景，FSV3030在人机交互与扩展性上进行深度优化。10.1英寸多点触控屏采用防眩光钢化玻璃材质，适配实验室强光环境，支持单指滑动调整扫频范围、双指缩放频谱细节、三指切换测试模式，操作效率较传统旋钮式操作提升60%以上；多视图功能可同步显示频谱图、时域波形、调制域参数及星座图，支持4路信号并行分析，满足毫米波多端口器件测试需求。序列器功能支持通过图形化界面编辑测试流程，自动生成Python或SCPI脚本，配合R&STestManager软件可实现多台设备协同测试，降低自动化开发成本。接口方面标配2路千兆以太网、4路USB3.0，可选10Gbit/sLAN及GPIB接口，支持云平台数据上传与远程运维。模块化设计凸显高频测试适配性：FSV3-K145选件支持256QAM、FBMC等高阶调制解调及EVM、ACLR、SEM等关键参数测量；FSV3-B2前置放大器专为30GHz频段优化，噪声系数降至5dB以下；FSV3-B1000选件可扩展1GHz分析带宽，匹配5GFR2多载波聚合信号捕获需求；FSV3-K148量产优化选件配合FSV3-CPU2高性能处理器，使单台设备测试吞吐量较基础版提升50%以上。

核心参数表及权威依据

为直观呈现FSV3030的高频性能优势，结合罗德与施瓦茨官方产品手册及技术白皮书，核心参数整理如下表所示，所有指标均为25℃标准环境温度下的典型值，经FSV3-CAL年度校准后可保障±5%的精度偏差。

参数类别	具体参数指标	备注说明	对应的核心测试优势
频率特性	基础频率范围：10Hz-30GHz	内置高线性度射频前端直接覆盖	适配5GFR2、卫星Ka频段，无需额外混频器
	扩展频率范围：最高325GHz	需搭配R&SFS-Z10系列外部谐波混频器	支撑太赫兹、6G预研，延长设备生命周期
核心性能指标	SSB相位噪声：10GHz/1Hz偏移<-118dBc；30GHz/1Hz偏移<-100dBc	关闭前置放大器，分辨率带宽10Hz	高频段区分微弱信号与本振噪声，提升测量精度
	三阶截止点（TOI）：10GHz下+24dBm；30GHz下+18dBm	双音测试，频率间隔1MHz	抑制多信号互调失真，适配复杂电磁环境
	显示平均噪声电平（DANL）：1GHz下-156dBm， 开前置放大器后-170dBm；30GHz下开前置放大器后-152dBm	前置放大器为选件FSV3-B2（30GHz优化版）	高频段捕获纳瓦级微弱信号，适配低功耗器件测试
分析带宽与采样	标准分析带宽：400MHz，可选800MHz（FSV3-B800）、1GHz（FSV3-B1000）	1GHz带宽为高频专属选件，全频段稳定支持	捕获5GFR2多载波聚合信号，无带宽瓶颈
	ADC采样率：≥5GSa/s	16位分辨率，匹配1GHz带宽无失真采样	确保宽带高频信号完整捕获，避免采样失真
操作与环境	显示界面：10.1英寸防眩光多点触控屏，分辨率1280×800	支持手势操作与4路多视图显示	简化高频复杂测试操作，提升多维度分析效率
	工作温度：0℃-45℃，典型功耗：≤450W	无冷凝环境，含FSV3-B2前置放大器	适配实验室、量产线多场景，运维成本可控

核心测试原理深度解析

R&S FSV3030采用“增强型超外差接收+全数字信号处理”混合架构，针对30GHz高频信号传输损耗大、易受干扰的特性，在射频前端与下变频环节进行专项优化，核心测试流程分为五大关键环节。信号接收与预选环节采用“GaN基低噪声放大器+宽频段YIG预选器”组合，内置低噪声放大器噪声系数低至5dB，较传统Si基放大器降低3dB，YIG预选器可在10Hz-30GHz范围内自动跟踪输入信号频率，滤除带外杂波干扰，配合0-70dB可调衰减器（步进0.1dB）有效避免高频器件过载。多阶段下变频是高频精准测量的核心，采用四级下变频设计逐步降低信号频率：第一级通过10-40GHz可编程本振将30GHz高频信号转为5GHz高中频，GaN材质混频器本振泄漏抑制比达90dB；第二级转为1GHz中频并通过可调带通滤波器限制带宽；第三级转为200MHz中频；第四级转为50MHz固定低中频，针对30GHz频段设计专用阻抗匹配电路，减少信号传输损耗。
信号调理环节采用“双路可变增益放大器（VGA）+智能自动电平控制（ALC）”闭环系统，主VGA实现-30dB至+50dB增益调节，辅助VGA针对30GHz频段进行±5dB精细补偿，将ADC输入信号稳定在1.2Vpp左右，开启FSV3-B2前置放大器后，整体噪声系数可降至3.5dB以下，电路通过实时监测信号幅值动态调整增益，确保宽动态范围下的测量精度。数字采样与实时分析采用“5GSa/s16位ADC+双核FPGA+四核CPU”高性能架构，ADC采样率满足奈奎斯特采样定理，针对1GHz带宽信号实现无失真采样；双核FPGA并行完成FFT运算（点数2048-4194304可调，最高频率分辨率0.048kHz）、高频信号校正及干扰抑制预处理；四核CPU通过罗德与施瓦茨专属R&SSignalProcessing算法完成调制解调、参数计算等运算，30GHz全频段扫描时间可低至5ms，较前代产品提升40%。此外，支持幅度、频率、脉冲等多模式触发，最大8GB数据记录长度可存储连续24小时的高频信号数据，搭配FSV3-K145选件时，256QAM调制信号的EVM测量精度达0.3%，满足3GPP38.104标准对5GFR2的严苛要求。

多行业应用场景与价值体现

凭借30GHz基础频段覆盖与优异的高频性能，FSV3030在多个高端测试领域实现深度应用，其“高精度+高效率”的特性显著提升测试环节的价值产出。5GFR2领域，1GHz可选分析带宽可一次性捕获16个5GNR分量载波，某头部通信设备厂商利用其30GHz相位噪声性能定位基站毫米波天线馈线损耗问题，使信号传输效率提升40%；终端测试中，自动化脚本与高性能处理器的组合将单台5GFR2终端测试时间从45秒缩短至12秒，量产线测试吞吐量提升73%。卫星通信领域，10Hz-30GHz全覆盖实现Ka频段载荷收发链路一站式测试，某航天院所借助其-170dBmDANL指标发现星上功放的微弱互调失真问题，使卫星通信距离提升25%，在轨寿命延长3年。汽车电子领域，针对24GHz倒车雷达与77GHz车载雷达前端测试，+18dBm@30GHz的TOI指标与YIG预选器的抗干扰能力，使某车企雷达模块不良率识别准确率从98.2%提升至99.8%，测试成本降低30%。航空航天领域，其宽温工作范围与自动化校准功能适配机载设备环境测试需求，将某型机载雷达接收机校准时间从3小时缩短至45分钟，测试效率提升75%；教育科研领域，国内30余所高校将其用于毫米波通信实验平台，助力高频段通信技术人才培养。
R&S FSV3030的核心价值在于打破高频段测试“精度与效率不可兼得”的行业瓶颈，其融合罗德与施瓦茨在高频射频技术、数字信号处理领域的数十年积淀，以10Hz-30GHz基础覆盖精准匹配当前5GFR2、卫星Ka频段等核心需求，325GHz扩展能力为太赫兹、6G等未来技术预留升级空间。在高频无线技术加速渗透的背景下，FSV3030不仅解决了毫米波器件研发、高频量产测试等当前痛点，更通过模块化设计与智能运维特性降低全生命周期成本。作为高频频谱分析的标杆设备，其将持续支撑通信、航天、汽车等领域的技术创新，巩固罗德与施瓦茨在高端测试测量仪器领域的领先地位，为高频产业发展提供可靠的测试保障。
