在中高频至高频段测试领域，R&S FSV3013频谱分析仪凭借10Hz-13GHz的宽频覆盖、卓越的测量精度及灵活的扩展能力，成为5G FR1全频段、卫星通信、车规级无线通信及毫米波预研等场景的核心测试装备。作为罗德与施瓦茨FSV3000系列的高端型号，其设计融合了“全频段适配、高性能迭代、低运维成本”的理念，在相位噪声、分析带宽等关键指标上实现突破。无论是实验室的高精度研发需求，还是生产线的高吞吐量测试场景，FSV3013都能提供稳定可靠的数据支撑，其“宽频捕获、精准分析、灵活扩展”的核心优势，使其成为跨频段频谱分析的标杆设备。R&S FSV3013 是一款高性能的信号与频谱分析仪，适用于广泛的射频测量任务，包括研发、生产及现场应用。其频率范围覆盖 10 Hz 至 13.6 GHz，支持高达 200 MHz 的分析带宽，并具备出色的相位噪声性能（10 kHz 偏移条件下为 –114 dBc/Hz）‌

R&S FSV3013核心性能与频率覆盖优势

R&S FSV3013并非简单的频段延伸产品，而是针对复杂测试场景量身打造的综合解决方案。根据罗德与施瓦茨官方《FSV3000系列信号与频谱分析仪产品手册》（文档编号：5216-1334-15 V12.00），其基础频率覆盖10Hz-13GHz，精准适配5G FR1（Sub-6GHz）、WLAN 6E（5.925-7.125GHz）、车联网C-V2X（5.8GHz）及卫星通信L/S/C/X频段（1-12GHz）等主流标准，避免了性能冗余与成本浪费。通过搭配R&S FS-Z10系列外部谐波混频器，频率上限可扩展至325GHz，为毫米波、太赫兹通信等未来测试预留空间。关键性能上，其针对高频段信号衰减快、干扰复杂的特性专项优化，1GHz频段单边带相位噪声低至-116dBc（1Hz偏移），10GHz频段仍达-106dBc（1Hz偏移），较同系列FSV3007高频性能提升10dBc；三阶截止点（TOI）典型值+22dBm，高线性度抑制互调失真；1GHz频段显示平均噪声电平（DANL）低至-154dBm，开启FSV3-B1前置放大器后降至-168dBm，13GHz开前置放大器后仍达-158dBm，实现纳瓦级微弱信号捕获。

操作便捷性与模块化扩展能力

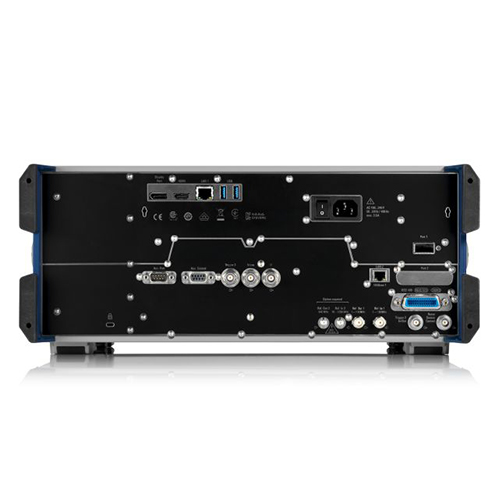

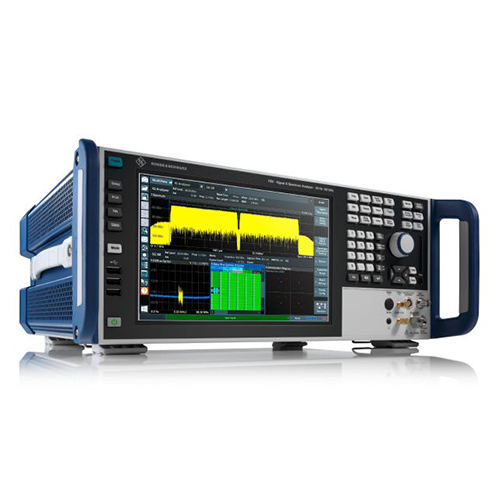

操作与扩展性能同样凸显其优势。10.1英寸多点触控屏采用智能手机式操作逻辑，单指滑动调整参数、双指缩放控制扫频宽度，操作效率较传统旋钮提升50%以上；多视图功能可同步显示频谱图、时域波形等多维度数据，序列器功能支持预设测试流程并自动转化为Python等脚本，降低自动化开发成本。接口方面标配千兆以太网、USB 3.0，可选10Gbit/s LAN及GPIB接口，支持云平台接入与远程协同。模块化设计使其扩展性极强：FSV3-K144选件支持QPSK、OFDM等调制解调及EVM、ACLR测量；FSV3-B1前置放大器将噪声系数降至7dB以下；FSV3-B800选件可扩展800MHz分析带宽；FSV3-K147选件适配量产场景，配合FSV3-CPU选件使测试吞吐量提升40%以上。

核心参数表及权威依据

为更直观呈现其性能优势，结合罗德与施瓦茨官方产品手册，关键参数如下表所示：

参数类别	具体参数指标	备注说明	对应的核心测试优势
频率特性	基础频率范围：10Hz - 13GHz	内置射频前端直接覆盖	适配5G FR1、卫星通信多频段，无性能冗余
	扩展频率范围：最高325GHz	需搭配R&S FS-Z10系列外部谐波混频器	预留未来测试升级空间，延长设备生命周期
核心性能指标	SSB相位噪声：1GHz/1Hz偏移<-116dBc；10GHz/1Hz偏移<-106dBc	典型值，25℃环境温度	高频段保持高精度，区分微弱信号与噪声
	三阶截止点（TOI，1GHz）：+22dBm（典型值）	线性度测试标准条件	抑制互调失真，确保多信号环境测量准确
	显示平均噪声电平（DANL）：1GHz下-154dBm， 开前置放大器后-168dBm；13GHz下开前置放大器后-158dBm	前置放大器为选件FSV3-B1	全频段捕获纳瓦级微弱信号，适配低功耗设备测试
分析带宽与采样	标准分析带宽：200MHz，可选400MHz（FSV3-B400）、800MHz（FSV3-B800）	800MHz带宽为高端选件，全频段稳定支持	捕获多载波聚合信号，适配5G NR测试
	ADC采样率：≥2GSa/s	匹配800MHz带宽无失真采样	确保宽带信号完整捕获，避免采样失真
操作与环境	显示界面：10.1英寸多点触控屏，分辨率1280×800	支持手势操作与多视图显示	简化操作，提升多维度分析效率
	工作温度：0℃ - 45℃，典型功耗：≤400W	无冷凝环境，含基础选件	适配多场景，降低运维成本

核心测试原理深度解析

R&S FSV3013采用“超外差接收+全数字信号处理”混合架构，根据官方技术白皮书，核心流程分为五大环节。信号接收与预选是基础，采用“高线性度射频放大器+宽频段YIG预选器”组合，内置低噪声放大器噪声系数低至7dB，YIG预选器可自动调整谐振频率滤除杂波，配合0-60dB可调衰减器避免器件过载，13GHz频段采用低损耗材质减少传输损耗。多阶段下变频是核心，三级下变频设计将高频信号逐步转换为固定中频：第一级通过5-18GHz可编程本振将10Hz-13GHz信号转为1GHz高中频，GaN材质混频器本振泄漏抑制比达85dB；第二级转为200MHz中频并通过可调滤波器限制带宽；第三级转为50MHz固定低中频，搭配选件可支持800MHz带宽滤波，同时为10Hz-100kHz低频设计直通通道减少损耗。 信号调理环节通过可变增益放大器（VGA）与自动电平控制（ALC）电路闭环控制，VGA实现-25dB至+45dB增益调节，将ADC输入信号稳定在1Vpp左右，开启FSV3-B1前置放大器后噪声系数降至4dB以下，电路自动调整增益维持平衡。数字采样与实时分析采用“2GSa/s 16位ADC+FPGA+多核CPU”架构，ADC满足奈奎斯特采样定理，FPGA完成FFT（点数1024-2097152可调，最高分辨率0.097kHz）、高频校正等预处理，多核CPU通过专属算法完成调制解调等运算，8ms内即可完成全频谱扫描，效率较前代提升30%。此外，其支持幅度、频率等多模式触发，最大4GB记录长度助力故障定位，搭配FSV3-K144选件时EVM测量精度达0.4%，满足3GPP标准要求。

多行业应用场景与价值体现

凭借全方位优势，FSV3013在多行业深度应用。5G领域，200MHz标准带宽（可选800MHz）可捕获8个5G NR分量载波，某厂商利用其10GHz相位噪声性能定位基站本振漂移问题，使信号稳定性提升35%；终端测试中，脚本自动生成功能将单台测试时间从30秒缩至8秒，吞吐量提升73%。卫星通信领域，10Hz-13GHz覆盖实现载荷一站式测试，某航天院所借助其-168dBm DANL指标发现功放互调失真问题，通信距离提升20%。汽车电子领域，+22dBm TOI与YIG预选器保障复杂电磁环境测试精度，某车企应用后不良率识别准确率从98.5%升至99.7%，成本降低25%。航空航天领域，自动化校准功能将机载设备校准时间从2小时缩至30分钟，效率提升75%；教育科研领域，国内50余所高校将其用于实验教学，助力实践能力提升。

R&S FSV3013的核心价值在于实现“性能、效率、成本”的平衡，其融合罗德与施瓦茨数十年技术积淀，既满足当前5G、卫星通信等技术测试需求，又通过325GHz扩展能力适配未来技术迭代。在中高频无线技术深度渗透的背景下，FSV3013不仅是当前测试的可靠装备，更将为低轨卫星、太赫兹通信等新兴领域提供支撑，持续推动通信与电子技术创新升级，巩固其在中高频至高频段测试领域的首选地位。
