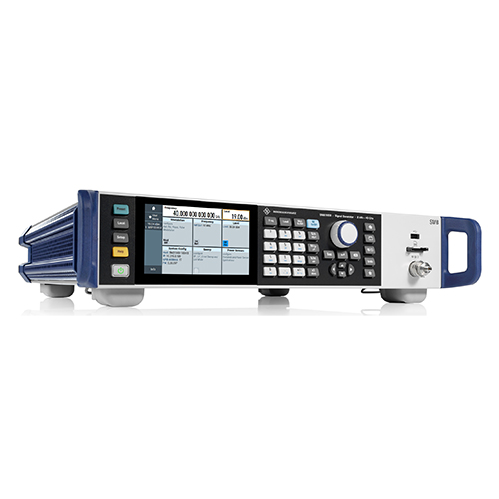

SMB100B-B106
罗德与施瓦茨SMB100B-B106 作为紧凑型射频微波信号源的标杆产品，以8kHz至6GHz的宽频率覆盖、卓越频谱纯度及超高输出功率重塑行业标准。其2HU机架高度与19英寸宽度的紧凑设计，完美适配研发、生产及维护等多场景需求，5英寸触摸屏与上下文帮助系统大幅降低操作门槛。该仪器凭借-134dBc（1GHz/20kHz偏移）的单边带相位噪声、34dBm（1GHz）的峰值输出功率等核心性能，成为5G通信测试、EMC测量及雷达系统调试的理想工具，无需额外放大器即可满足高功率测试需......

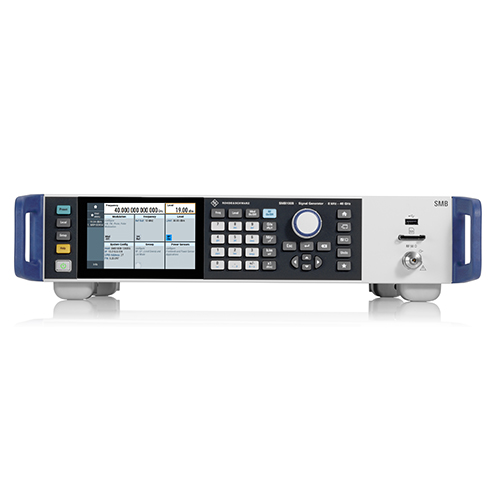

产品描述
罗德与施瓦茨SMB100B-B106作为紧凑型射频微波信号源的标杆产品，以8kHz至6GHz的宽频率覆盖、卓越频谱纯度及超高输出功率重塑行业标准。其2HU机架高度与¾19英寸宽度的紧凑设计，完美适配研发、生产及维护等多场景需求，5英寸触摸屏与上下文帮助系统大幅降低操作门槛。该仪器凭借<-134dBc（1GHz/20kHz偏移）的单边带相位噪声、34dBm（1GHz）的峰值输出功率等核心性能，成为5G通信测试、EMC测量及雷达系统调试的理想工具，无需额外放大器即可满足高功率测试需求，显著简化测试架构。R&S SMB100B 是罗德与施瓦茨公司推出的一款高性能模拟射频/微波射频微波信号源，其核心定位是为具有挑战性的应用提供高质量的信号源，该设备体积小巧，高度仅为 2 HU，兼具卓越性能和多种功能，并且操作简单
（二）参数深度分析
频率覆盖与稳定性：8kHz低频起点使其成为EMC辐射抗扰度测试的优选设备，可精准模拟民用及工业电子设备的干扰信号。搭配OCXO参考振荡器（B1选件），频率短期稳定度达1×10⁻¹¹/秒，确保长时间测试的信号一致性。
R&S SMB100B -B106矢量射频微波信号源
功率动态范围：通过SMBB-K31功率增强选件，10MHz-4GHz频段功率提升至+21dBm，叠加SMBB-B32选件后最高达+26dBm，覆盖从灵敏度测试到过载特性验证的全场景需求。34dBm的峰值功率（1GHz）可直接驱动大功率器件测试，避免信号链损耗。
信号纯净度：<-134dBc的相位噪声指标（实测值）较行业平均水平低10dB以上，在多载波通信测试中可有效降低邻道干扰，保障EVM（误差向量幅度）测试准确性。非谐波分量在1GHz以下抑制优于-80dBc，避免杂散信号干扰DUT响应判断。
SMB100B-B106采用“参考源-合成器-调制器-功率放大”四级架构，其创新合成器设计是性能突破的关键：
参考频率源：以OCXO（可选高性能OCXO）为核心，提供10MHz基准信号，相位噪声低至<-160dBc/Hz，为后续频率合成奠定基础。
频率合成模块：采用小数分频锁相环（PLL）技术，将参考信号倍频至目标频段。通过多环路嵌套设计，在8kHz-6GHz范围内实现0.1Hz分辨率，同时抑制倍频过程中产生的杂散分量，使1GHz处20kHz偏移相位噪声控制在<-134dBc。
调制处理单元：模拟调制（AM/FM/φM/PM）通过射频载波与基带信号直接混频实现，其中脉冲调制模块采用高速开关电路，上升/下降时间可低至5ns（典型值），支持单脉冲、双脉冲及自定义脉冲串生成（K27选件）。
（二）关键测试原理应用
频谱纯度测试原理：仪器通过内置低噪声放大器与带通滤波器，抑制宽带噪声（典型值<-153dBc），同时采用相位噪声补偿算法，在宽频率范围内保持稳定的信号纯净度。测试时，DUT接收的信号杂散水平主要由发生器的非谐波抑制能力决定（如1GHz处<-80dBc），确保测试结果不受仪器本身干扰。
高功率信号生成原理：功率放大链路采用GaN（氮化镓）器件，在1GHz处实现34dBm输出的同时控制非线性失真，谐波抑制优于-30dBc（1MHz-6GHz）。通过实时功率反馈校准，在全频段内保证输出电平精度±0.5dB（典型值），无需外置功率计频繁校准。
脉冲调制测试原理：脉冲调制器通过TTL控制信号触发射频开关，快速切换载波通断状态。其<15ns的过渡时间与>80dB的开/关比，可模拟雷达脉冲信号，用于测试接收机的脉冲响应与抗干扰能力。
EMC兼容性测试：8kHz低频覆盖满足CISPR22等标准的辐射抗扰度测试需求，可生成连续波干扰信号，评估电子设备的抗干扰能力。高功率输出无需外置放大器，简化测试系统搭建。
雷达与电子对抗：通过K27脉冲串选件生成复杂脉冲信号，模拟雷达发射波形，用于测试接收机的脉冲检测灵敏度。5ns的脉冲上升时间可匹配现代雷达系统的窄脉冲需求。
生产校准场景：紧凑型设计与触摸屏操作，使其适配生产线集成。USB接口支持外接功率传感器，实现输出信号的实时校准，提升校准效率与一致性。
R&S SMB100B -B106矢量射频微波信号源
罗德SMB100B-B106以“高性能-紧凑型-易用性”的三角平衡，重新定义了中频段射频微波信号源的标准。其8kHz-6GHz宽频覆盖、<-134dBc相位噪声及34dBm高功率输出的核心组合，满足通信、EMC、雷达等多领域测试需求，而2HU的紧凑尺寸与直观操作界面，降低了高端测试仪器的应用门槛。通过选件扩展，仪器可灵活适配不同测试场景，从研发实验室的精准表征到生产线的高效校准，均能提供可靠的信号源支持。作为罗德与施瓦茨的旗舰产品，其技术创新与性能优势，使其成为测试测量领域的优选工具。
主要技术参数
频率范围：8 kHz 至 1/3/6/12.75/20/31.8/40 GHz
输出功率：标配仪器输出功率可达 +20dBm（测量值）。如果配备对应的高功率输出选件，输出功率可超过 24dBm
在配备超高功率输出选件时，在 6 GHz 频率下可产生 >30dBm（即 1 瓦）的输出功率
其他特性：提供上下文关联的联机帮助功能，并配备 SCPI 宏记录器，可以自动记录手动设置并创建可执行的 MATLAB® 脚本
应用场景
R&S SMB100B 适用于需要高输出功率和出色频谱纯度的应用场景
例如，它可以有效补偿外部设置中的衰减，因此后面链路不再需要外部放大器
核心性能参数解析

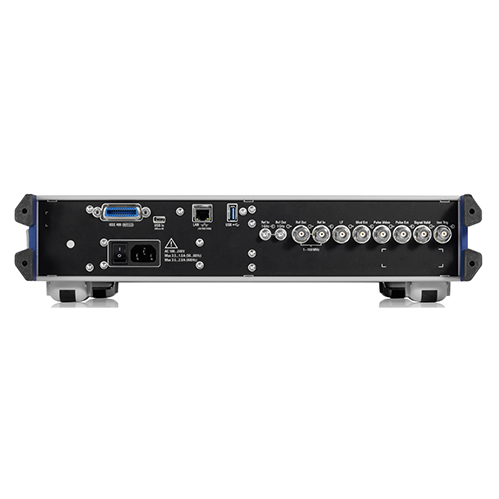

（一）关键技术参数表| 性能维度 | 具体参数（SMB100B-B106） | 技术优势与权威依据 |
| 频率特性 | 8kHz至6GHz，分辨率0.1Hz | 覆盖ISM波段（最高5.7GHz）及EMC测试低频需求 |
| 输出功率 | 标准：10MHz-6GHz为-127dBm至+18dBm选件加持：最高+26dBm（10MHz-6GHz） | 1GHz处实测34dBm功率，无需外置放大器 |
| 频谱纯度 | 单边带相位噪声：<-134dBc（1GHz/20kHz偏移，实测）宽带噪声：<-153dBc（15MHz-6GHz/30MHz偏移，典型值） | 合成器设计抑制非谐波分量，优于DUT性能要求 |
| 调制能力 | 支持AM/FM/φM/PM（K720选件）脉冲调制：上升时间<15ns，开/关比>80dB | 适配复杂脉冲信号生成，满足雷达测试需求 |
| 结构与接口 | 2HU高度，¾19英寸宽度标配USB接口（支持NRP功率传感器） | 节省机架空间，简化校准流程 |
（二）参数深度分析
频率覆盖与稳定性：8kHz低频起点使其成为EMC辐射抗扰度测试的优选设备，可精准模拟民用及工业电子设备的干扰信号。搭配OCXO参考振荡器（B1选件），频率短期稳定度达1×10⁻¹¹/秒，确保长时间测试的信号一致性。
R&S SMB100B -B106矢量射频微波信号源
信号纯净度：<-134dBc的相位噪声指标（实测值）较行业平均水平低10dB以上，在多载波通信测试中可有效降低邻道干扰，保障EVM（误差向量幅度）测试准确性。非谐波分量在1GHz以下抑制优于-80dBc，避免杂散信号干扰DUT响应判断。
测试原理深度解析
（一）信号生成核心架构SMB100B-B106采用“参考源-合成器-调制器-功率放大”四级架构，其创新合成器设计是性能突破的关键：
参考频率源：以OCXO（可选高性能OCXO）为核心，提供10MHz基准信号，相位噪声低至<-160dBc/Hz，为后续频率合成奠定基础。
频率合成模块：采用小数分频锁相环（PLL）技术，将参考信号倍频至目标频段。通过多环路嵌套设计，在8kHz-6GHz范围内实现0.1Hz分辨率，同时抑制倍频过程中产生的杂散分量，使1GHz处20kHz偏移相位噪声控制在<-134dBc。
调制处理单元：模拟调制（AM/FM/φM/PM）通过射频载波与基带信号直接混频实现，其中脉冲调制模块采用高速开关电路，上升/下降时间可低至5ns（典型值），支持单脉冲、双脉冲及自定义脉冲串生成（K27选件）。
（二）关键测试原理应用
频谱纯度测试原理：仪器通过内置低噪声放大器与带通滤波器，抑制宽带噪声（典型值<-153dBc），同时采用相位噪声补偿算法，在宽频率范围内保持稳定的信号纯净度。测试时，DUT接收的信号杂散水平主要由发生器的非谐波抑制能力决定（如1GHz处<-80dBc），确保测试结果不受仪器本身干扰。
高功率信号生成原理：功率放大链路采用GaN（氮化镓）器件，在1GHz处实现34dBm输出的同时控制非线性失真，谐波抑制优于-30dBc（1MHz-6GHz）。通过实时功率反馈校准，在全频段内保证输出电平精度±0.5dB（典型值），无需外置功率计频繁校准。
脉冲调制测试原理：脉冲调制器通过TTL控制信号触发射频开关，快速切换载波通断状态。其<15ns的过渡时间与>80dB的开/关比，可模拟雷达脉冲信号，用于测试接收机的脉冲响应与抗干扰能力。
典型应用场景分析
通信设备测试：在5G基站功放测试中，仪器提供的宽频带信号（8kHz-6GHz）与高输出功率（+26dBm选件），可直接验证功放的线性度与输出功率特性，<-134dBc的相位噪声确保多载波信号测试的准确性。EMC兼容性测试：8kHz低频覆盖满足CISPR22等标准的辐射抗扰度测试需求，可生成连续波干扰信号，评估电子设备的抗干扰能力。高功率输出无需外置放大器，简化测试系统搭建。
雷达与电子对抗：通过K27脉冲串选件生成复杂脉冲信号，模拟雷达发射波形，用于测试接收机的脉冲检测灵敏度。5ns的脉冲上升时间可匹配现代雷达系统的窄脉冲需求。
生产校准场景：紧凑型设计与触摸屏操作，使其适配生产线集成。USB接口支持外接功率传感器，实现输出信号的实时校准，提升校准效率与一致性。
R&S SMB100B -B106矢量射频微波信号源
罗德SMB100B-B106以“高性能-紧凑型-易用性”的三角平衡，重新定义了中频段射频微波信号源的标准。其8kHz-6GHz宽频覆盖、<-134dBc相位噪声及34dBm高功率输出的核心组合，满足通信、EMC、雷达等多领域测试需求，而2HU的紧凑尺寸与直观操作界面，降低了高端测试仪器的应用门槛。通过选件扩展，仪器可灵活适配不同测试场景，从研发实验室的精准表征到生产线的高效校准，均能提供可靠的信号源支持。作为罗德与施瓦茨的旗舰产品，其技术创新与性能优势，使其成为测试测量领域的优选工具。
