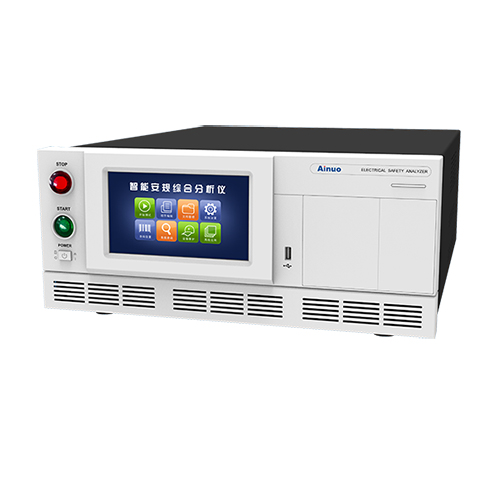

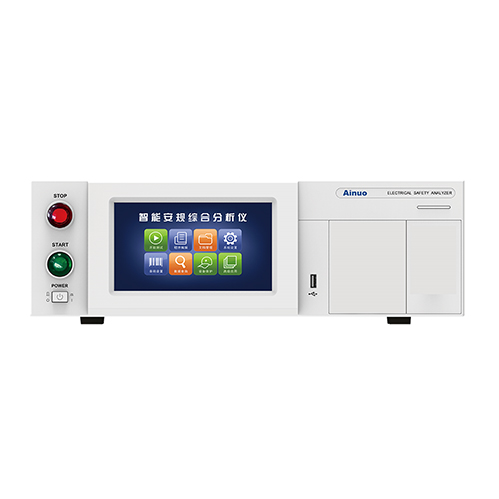

在电气设备安全检测领域，10kV级高压安规测试是验证绝缘可靠性的核心环节。艾诺仪器作为深耕该领域30余年的领军企业，参与起草16项国家标准及行业检定规程，其推出的AN1635H-10KV智能安规综合分析仪，以“多功能集成、高电压输出、全流程智能”为核心优势，成为新能源、电力设备等高端制造领域的关键检测设备。该仪器突破传统单功能测试仪局限，实现交流耐压、直流耐压、绝缘电阻、BDV击穿测试的四合一集成，配合自动化接口与信息化管理系统，构建起覆盖从研发验证到量产检测的全场景安规测试解决方案，为设备安全合规提供刚性保障。AN1635H-10KV智能安规综合分析仪是艾诺仪器公司推出的一款高电压、多功能安规测试设备，专为各类电气产品的安全性能测试设计

核心技术规格与性能参数

AN1635H-10KV的性能优势源于精准的参数设计与灵活的功能配置，其核心技术规格如下表所示（数据源自艾诺仪器2025年官方技术白皮书）：


技术参数	具体指标	行业优势解读
交流耐压（ACW）	10kVac/20mA	覆盖中高压设备测试需求，1%基本误差
直流耐压（DCW）	10kVdc/20mA	支持正负高压输出，适配开关电源测试
绝缘电阻（IR）	10kVdc/50GΩ	宽量程高精度，满足储能电池绝缘检测
击穿测试（BDV）	0-10kV连续可调	自动捕捉击穿瞬间，记录临界电压值
测试精度	安规基本误差≤1%	符合IEC61010-1级仪器精度要求
通道配置	可选8通道高压扫描卡	支持多工位并行测试，效率提升8倍
接口系统	RS232/LAN/USB/WiFi	实现MES系统无缝对接，数据实时上传
操作平台	安卓系统+7英寸触屏	支持条码识别与测试方案智能匹配
设备尺寸	426(W)×132(H)×520(D)mm	1/2标准机箱宽度，节省实验室空间
安全保护	漏电保护/放电保护/接地监测	符合GB4793.1安全标准，保障操作人员安全

核心测试原理深度解析

AN1635H-10KV的测试原理基于高压电场效应与绝缘特性检测，四大核心功能的技术实现路径如下：
1.耐压测试原理（ACW/DCW）
该原理基于绝缘材料的击穿效应，仪器通过内置高压发生器（采用倍压整流电路）将低压电源升压至设定值（最高10kV），施加于被测设备的带电部件与外壳之间。检测电路中的高精度电流传感器实时监测泄漏电流，若绝缘存在缺陷，泄漏电流将超过预设阈值（如20mA），仪器立即切断高压输出并触发声光报警。其创新点在于采用“预压-测试-放电”三段式流程：先施加50%额定电压进行预检测，再升至额定电压保持设定时间（1-999s可调），测试结束后通过内置放电电阻快速释放残余电荷，避免设备损伤。 2.绝缘电阻测试原理（IR）
遵循欧姆定律与高压绝缘检测理论，仪器通过DC/DC变换模块产生10kV直流高压，施加于被测物的L极（线路端）与E极（接地端）。此时绝缘材料可等效为电阻与电容的并联模型，仪器通过I/V变换电路将微弱泄漏电流（nA级）转换为电压信号，经除法器运算得到绝缘电阻值（R=U/I），并通过对数放大电路实现50GΩ宽量程显示。为消除极化电流干扰，仪器采用“充电-测量”延时设计，确保读数稳定后再记录数据。
3.BDV击穿测试原理
针对绝缘油、薄膜等材料的抗击穿性能检测，仪器采用阶梯升压法：以100V/s的速率连续提升输出电压，同时监测回路电流变化。当被测物发生击穿时，电流会突然增大（典型阈值1mA），高速采集模块（响应时间＜1ms）立即捕捉该突变信号，锁定击穿瞬间电压值并存储波形数据。此功能特别适用于动力电池隔膜、光伏组件接线盒等关键部件的质量筛选。
4.并行测试技术原理
该仪器突破性实现耐压、绝缘与接地电阻的并行测试，其核心是采用多通道隔离技术：每个测试通道配备独立的高压源与检测电路，通过光耦隔离模块实现通道间电位隔离（隔离电压≥5kV）。主控单元通过FPGA芯片同步控制各通道时序，可在同一时间对不同工位的设备执行不同测试项目，配合8通道扫描卡，使量产检测效率提升至传统设备的8倍。

应用场景与行业标准适配

AN1635H-10KV的功能设计深度匹配多行业安规要求，其应用场景与适配标准如下：
1.新能源领域
在动力电池与储能系统测试中，该仪器可满足GB38031-2020（动力蓄电池安全）与GB44240-2024（储能电池安全）要求，针对电池包进行10kV绝缘电阻测试与6kV耐压测试，排查极间短路隐患。在充电桩检测中，适配GB/T18487.1标准，通过多通道扫描实现充电模块的批量耐压验证。
2.电力设备行业
对于变频器、逆变器等电力电子设备，仪器可执行GB/T34120-2023标准要求的10kV耐压测试，同时通过BDV功能检测绝缘油的击穿强度。在光伏领域，符合IEC61215-1:2021标准，用于光伏组件接线盒的绝缘与耐压综合检测。 3.工业控制领域
针对测量、控制类设备，适配GB4793.1/IEC61010-1标准，通过交流接地测试（可选配64A/600mΩ模块）验证保护接地的可靠性，确保设备在故障时能快速泄放电流。

操作与数据管理系统特性

AN1635H-10KV的智能化设计体现在全流程的便捷性与信息化能力：
操作简化：安卓系统支持手势操作，内置100+标准测试模板，扫描被测物条码后可自动匹配测试方案（如充电桩对应GB/T18487.1模板），无需手动设置参数。
数据溯源：本地存储容量达10万条测试记录，支持按设备编号、测试日期等维度筛选导出，通过LAN接口对接MES系统，实现测试数据与生产工单的关联管理。
远程控制：支持WiFi与PLC控制，可集成至自动化测试线，通过IO接口实现与机械臂、传送带的联动，构建无人化检测车间。

艾诺AN1635H-10KV通过“多功能集成、高精度测试、全流程智能”的技术突破，重新定义了中高压安规检测设备的标准。其10kV高电压输出与1%测试精度的组合，解决了新能源、电力设备等领域的高端检测需求；多通道并行测试与MES对接能力，使检测效率提升数倍，适配智能制造的量产节奏。作为参与16项国家标准起草企业的标杆产品，该仪器不仅为企业提供了合规的测试工具，更通过数据化管理助力质量追溯体系建设。在电气安全日益严苛的今天，AN1635H-10KV正成为保障设备安全、推动行业高质量发展的核心支撑。
