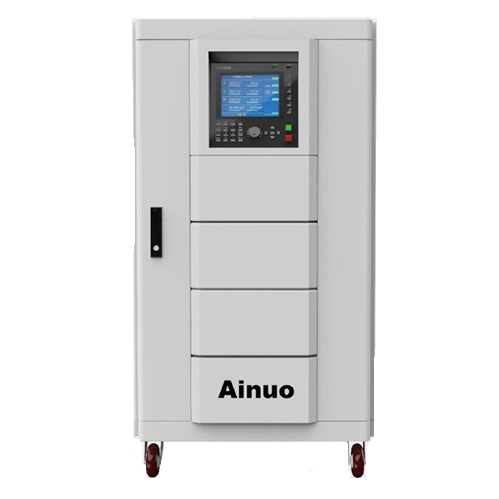

AN38180TT可编程宽频静变电源180KVA
AN38180TT/180KVA可编程宽频静变电源是 艾诺（Ainuo）AN38系列 中的大容量旗舰机型，专为B787、A380等新型大飞机整机及核心机载系统测试设计，可提供180KVA额定功率、280Hz-850Hz宽频输出及521.6A@115V大电流供给。该设备融合FPGA数字化波形控制、SPWM高频调制及模块化功率架构，电压精度达0.2%读数值+0.2%满量程值，频率稳定度0.02%，线性负载下总谐波失真（THD）3%，完全符合RTCADO-160E及MIL-STD-704F等航空电源标准。AN38180TT/180KVA可编程宽频静变电源凭借强大的可编程功能......
产品描述
AN38180TT/180KVA可编程宽频静变电源是艾诺（Ainuo）AN38系列中的大容量旗舰机型，专为B787、A380等新型大飞机整机及核心机载系统测试设计，可提供180KVA额定功率、280Hz-850Hz宽频输出及521.6A@115V大电流供给。该设备融合FPGA数字化波形控制、SPWM高频调制及模块化功率架构，电压精度达0.2%×读数值+0.2%×满量程值，频率稳定度≤0.02%，线性负载下总谐波失真（THD）<3%，完全符合RTCADO-160E及MIL-STD-704F等航空电源标准。AN38180TT/180KVA可编程宽频静变电源凭借强大的可编程功能与冗余保护设计，成为飞机制造商研发验证、维修企业维护检修的核心供电设备，适配整机地面供电模拟、电传操纵系统验证等高端场景。
AN38180TT/180KVA可编程宽频静变电源采用6组30KVAIGBT功率模块并联架构，模块间通过主从均流技术实现电流均衡分配，偏差控制在≤2%范围内，保障大容量输出的稳定性。每个功率模块独立封装并配备专用驱动电路，当某一模块出现异常时，FPGA主控制器可快速将其退出运行并启用冗余容量，确保AN38180TT/180KVA可编程宽频静变电源持续供电。
AN38180TT/180KVA可编程宽频静变电源
数字化控制单元以FPGA为核心，集成100MHz高速处理芯片，实现0.1V电压与0.1Hz频率的精细调节。通过SPWM高频调制技术（载波频率15kHz），将直流母线电压逆变为宽频交流信号，配合电压-电流双闭环反馈系统，电压环响应时间≤100μs，电流环响应时间≤50μs，可在负载从50%突增至100%时维持电压波动≤1%，这一性能适配飞机启动时的负载冲击场景。
（二）可编程功能与智能运维系统
AN38180TT/180KVA可编程宽频静变电源的可编程能力是其核心优势之一，支持阶梯、步阶、渐变三种复杂模式。在阶梯模式下，用户可设置9999个参数段，精准模拟飞机从启动、巡航到降落的全工况电源参数变化；渐变模式通过线性插值算法实现0.1V/s电压与0.1Hz/s频率的平滑调节，可复现高空飞行时电源系统的缓慢波动。设备配备8寸LED液晶屏（分辨率800×600），实时显示电压、电流、功率等12项运行参数，配合10组快捷参数组与掉电记忆功能，大幅简化测试流程切换。
运维设计上，AN38180TT/180KVA可编程宽频静变电源采用温度智能调控风机，根据IGBT与变压器温度动态调节转速，满负荷运行时噪音低于65dB，适配实验室静音环境。模块化设计使单个功率模块更换时间缩短至30分钟以内，配合RS485远程诊断接口，可实现故障信息实时上传与定位，降低运维成本。
（三）多重防护与电磁兼容优化
针对航空测试的严苛环境，AN38180TT/180KVA可编程宽频静变电源内置11项保护功能，其中过载保护采用分级设计：105%-125%过载时600秒关断，125%-150%过载时60秒关断，150%-200%过载时5秒关断，200%-300%过载时2秒关断，300%以上过载立即关断，响应时间均≤10ms。在抗冲击能力上，设备可承受3倍额定电流（1564.8A）持续2秒冲击，冲击结束后自动恢复额定输出，无需人工干预。
电磁兼容方面，AN38180TT/180KVA可编程宽频静变电源的功率单元采用双层金属屏蔽罩（内层镀锌钢板+外层铝合金），屏蔽效能达40dB以上；输入侧配备EMC滤波器（共模电感+X/Y电容），输出侧采用LC二阶滤波网络（电感15mH+电容47μF），使10kHz-1GHz频率范围内的辐射发射强度≤30dBμV/m，符合RTCADO-160ESection21电磁兼容要求。
AN38180TT/180KVA可编程宽频静变电源采用“三相整流-高频逆变-隔离滤波”三段式功率转换架构，其测试验证围绕各环节性能展开：
整流环节测试：通过可调交流电源模拟380V±57V电网波动，测量直流母线电压稳定性。采用YokogawaWT3000功率分析仪检测整流输出，确保直流母线电压稳定在540V±5V，纹波系数≤1%，符合GB/T14549《电能质量公用电网谐波》标准。
逆变环节测试：通过FPGA控制器预设400Hz额定频率与115V额定电压，采集SPWM驱动信号与输出交流波形，验证频率稳定度≤0.02%、电压精度≤0.2%×读数值+0.2%×满量程值。负载突变测试中，通过电子负载模拟从10%到100%的负载跃变，监测电压波动幅度，确保≤1%。
隔离滤波环节测试：检测三相隔离变压器的绝缘性能，施加2500VAC电压1分钟无击穿现象；测量LC滤波网络输出波形，通过谐波分析仪验证线性负载下THD<3%，满足B787机型对62次谐波分析的要求。
（二）可编程功能测试原理
阶梯模式验证：通过设备面板设置“0V→50V→115V”电压阶梯与“50Hz→200Hz→400Hz”频率阶梯，每段维持10秒，采用示波器同步采集输出参数，验证阶跃时刻的电压/频率超调量≤5%，稳态偏差≤0.1%。例如模拟飞机启动序列时，可复现10秒内电压从0V升至115V、频率从50Hz升至400Hz的动态过程，与预设曲线拟合度达99.9%。
渐变模式验证：设置电压从115V渐变至130V（速率1V/s）、频率从400Hz渐变至450Hz（速率5Hz/s），通过功率分析仪以100Hz采样频率记录数据，验证参数变化的线性度偏差≤0.5%，无明显波动或突变，适配高空电源缓慢漂移模拟场景。
（三）保护功能与可靠性测试
过载保护测试：通过电子负载逐步提升输出电流至125%（652A）、150%（782.4A）、200%（1043.2A）、300%（1564.8A），记录保护动作时间，确保符合分级延时标准。同时监测保护动作时的电压跌落幅度，要求≤10%且无拉弧现象。
过热保护测试：通过加热装置模拟IGBT与变压器绕组升温，采用PT100温度传感器实时监测，验证温度升至90℃时系统自动降容至80%运行，升至105℃时切断输出并触发告警，告警信息通过RS485接口准确上传，符合IEC61204-3标准。
抗冲击测试：采用电容放电回路产生3倍额定电流冲击，持续2秒，期间监测输出电压维持在105V-125V范围内，冲击结束后1秒内恢复至115V±0.5V，验证设备对瞬时大负载的耐受能力。
AN38180TT/180KVA可编程宽频静变电源的180KVA容量可满足B787整机地面供电需求，其521.6A大电流输出适配电传操纵系统、客舱综合系统等多负载同时供电测试。宽频输出范围（280Hz-850Hz）覆盖A380航电系统400Hz±5Hz与B787辅助电源400Hz±10Hz的频率需求，0.1Hz调节精度可实现不同机型电源参数的精准复现。
在飞机制造商的研发环节，AN38180TT/180KVA可编程宽频静变电源可通过可编程功能模拟极端工况下的电源波动，验证机载设备的耐受性能；维修企业则利用其高稳定性输出，对发动机控制系统、航电模块进行故障排查与性能校准，大幅提升测试准确性。
（二）测试效率与安全性提升
相比传统电源设备，AN38180TT/180KVA可编程宽频静变电源的自动化测试能力使测试效率提升60%以上。10组快捷参数组可存储不同机型的测试方案，掉电记忆功能避免重复设置；Ethernet远程控制接口支持接入实验室自动化系统，实现多设备协同测试与数据自动归档。
线路压降补偿功能（0.000-0.500Ω可调）可抵消长电缆传输导致的电压损耗，确保远端测试点电压精度；11项多重保护机制能快速响应短路、过流等故障，避免被测机载设备损坏，降低测试风险。在某航空维修企业的应用案例中，采用AN38180TT/180KVA可编程宽频静变电源后，整机供电测试的故障误判率从5%降至0.5%，测试周期缩短40%。
（三）标准符合性与扩展能力
AN38180TT/180KVA可编程宽频静变电源的电压失真度（THD<3%）、三相相位差（120°±2°）等指标完全符合RTCADO-160E与MIL-STD-704F标准，可直接用于航空设备的适航认证测试。模块化设计支持功率单元扩展，通过多台AN38180TT并联可实现360KVA以上容量输出，满足未来更大机型的测试需求。
丰富的远程控制接口使其可与数字孪生测试平台对接，实时上传测试数据至云端，实现测试过程的可视化监控与追溯。通过软件升级，还可扩展脉冲、方波等特殊波形输出功能，适配更多新型机载设备的测试需求。
AN38180TT/180KVA可编程宽频静变电源以大容量输出、精准调控与高可靠性为核心优势，通过模块化功率架构、FPGA数字化控制与多重防护设计，构建了航空整机测试的专业供电解决方案。其宽频输出与可编程功能可精准模拟飞机全工况电源环境，完善的测试原理验证体系保障了设备性能的稳定性与准确性。在B787、A380等新型大飞机的研发与维护中，AN38180TT/180KVA可编程宽频静变电源为机载设备性能验证提供了可靠支撑。随着航空电子技术的发展，该设备可通过功能扩展持续适配复杂测试场景，成为航空测试领域的核心基础设施。
基础定位：作为 AN38 系列可编程宽频静变电源中的大容量型号，其采用数字化控制技术，专门针对新型大飞机（如 B787、A380）及其机载设备供电与测试领域设计，可满足这类设备的测试及维护检修需求。
核心规格参数：
电源容量为 180KVA，输入方式为三相四线 + PE，输出方式为三相四线；
输出电压范围 10.0~300.0V（额定电压 115V），输出频率范围 280.0~850.0Hz（额定频率 400Hz），在 115V 额定电压下，额定输出电流达 521.6A；
输出精度高，电压分辨力 0.1V、精度 0.2%× 读数值 + 0.2%× 满量程值，频率分辨力 0.1Hz、精度 0.05%，三相相位差稳定在 120°±2°。
技术与结构设计：
采用 FPGA 数字化波形控制技术、高频脉宽调制技术（SPWM）、先进的 IGBT 驱动技术及隔离变压器技术，保障整机极高的稳定性；
整机为模块化设计，功率密度高，便于后期维护及功能扩展，同时风机转速采用温度智能调控，运行噪音低。
编程与显示功能：
具备阶梯、步阶及渐变等复杂编程功能（支持 9999 阶梯、100 步 999999 循环），可满足多种专业测试需求，适合实验室等测试场合；
配备 8 寸 LED 显示屏（分辨率 800×600），显示内容丰富，操作直观。
实用功能特性：
支持在线调节输出电压与频率，具备掉电记忆功能（可记忆上次输出模式及参数），设有 10 组快捷组，操作便捷；
线路压降补偿范围为 0.000~0.500 欧，可适配不同线路损耗场景；
整机效率超过 86%，能源利用效率较高。
控制接口配置：
远程控制接口丰富，标配 RS485 接口，可按需选配 RS232、GPIB、Ethernet 及模拟控制接口，能实现电源的远程控制。
保护与安全性能：
集成多重保护装置，包括 IGBT 过热、IGBT 过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路保护；
抗冲击能力强，可承受 3 倍额定电流持续 2 秒，过载时按比例分级关断（如 105%< 输出≤125% 时 600 秒关断，300%< 输出时立即关断），安全性高。
AN38180TT/180KVA核心性能参数与设计特性表
| 类别 | 具体参数与设计细节 |
| 基本规格 | 电源容量：180KVA；115V额定电流：521.6A；外形尺寸：扩展定制；重量：2200kg |
| 交流输入 | 相数：三相四线+PE；电压：380V±57V（线电压）；频率：50/60Hz±3Hz |
| 交流输出 | 相数：三相四线；电压：10.0~300.0V（额定115V）；频率：280.0~850.0Hz（额定400Hz） |
| 精度指标 | 电压精度：0.2%×读数值+0.2%×满量程值（分辨力0.1V）；频率精度：0.05%（分辨力0.1Hz）；电流精度：0.3%×显示值+0.3%×额定值 |
| 运行特性 | 频率稳定度≤0.02%；三相相位差120°±2°；源电压效应≤1%；负载效应≤1%；效率>86% |
| 保护机制 | IGBT过热/过流、变压器过热、输入过压/欠压、输出过压/欠压/缺相/过流/过载/短路共11项保护 |
| 可编程功能 | 阶梯模式（9999阶梯）、步阶/渐变模式（100步+999999次循环）；启动缓升0.0~99.9秒 |
| 控制接口 | 标配RS485（Modbus-RTU）；选配RS232、GPIB、Ethernet、模拟控制口（0-5V/4-20mA） |
| 特殊能力 | 过载分级保护（105%-300%多档位延时关断）；抗3倍额定电流冲击2s；线路压降补偿0.000-0.500Ω |
核心技术特性与系统架构解析
（一）模块化功率与数字化控制双核心设计AN38180TT/180KVA可编程宽频静变电源采用6组30KVAIGBT功率模块并联架构，模块间通过主从均流技术实现电流均衡分配，偏差控制在≤2%范围内，保障大容量输出的稳定性。每个功率模块独立封装并配备专用驱动电路，当某一模块出现异常时，FPGA主控制器可快速将其退出运行并启用冗余容量，确保AN38180TT/180KVA可编程宽频静变电源持续供电。
AN38180TT/180KVA可编程宽频静变电源
（二）可编程功能与智能运维系统
AN38180TT/180KVA可编程宽频静变电源的可编程能力是其核心优势之一，支持阶梯、步阶、渐变三种复杂模式。在阶梯模式下，用户可设置9999个参数段，精准模拟飞机从启动、巡航到降落的全工况电源参数变化；渐变模式通过线性插值算法实现0.1V/s电压与0.1Hz/s频率的平滑调节，可复现高空飞行时电源系统的缓慢波动。设备配备8寸LED液晶屏（分辨率800×600），实时显示电压、电流、功率等12项运行参数，配合10组快捷参数组与掉电记忆功能，大幅简化测试流程切换。
运维设计上，AN38180TT/180KVA可编程宽频静变电源采用温度智能调控风机，根据IGBT与变压器温度动态调节转速，满负荷运行时噪音低于65dB，适配实验室静音环境。模块化设计使单个功率模块更换时间缩短至30分钟以内，配合RS485远程诊断接口，可实现故障信息实时上传与定位，降低运维成本。
（三）多重防护与电磁兼容优化
针对航空测试的严苛环境，AN38180TT/180KVA可编程宽频静变电源内置11项保护功能，其中过载保护采用分级设计：105%-125%过载时600秒关断，125%-150%过载时60秒关断，150%-200%过载时5秒关断，200%-300%过载时2秒关断，300%以上过载立即关断，响应时间均≤10ms。在抗冲击能力上，设备可承受3倍额定电流（1564.8A）持续2秒冲击，冲击结束后自动恢复额定输出，无需人工干预。
电磁兼容方面，AN38180TT/180KVA可编程宽频静变电源的功率单元采用双层金属屏蔽罩（内层镀锌钢板+外层铝合金），屏蔽效能达40dB以上；输入侧配备EMC滤波器（共模电感+X/Y电容），输出侧采用LC二阶滤波网络（电感15mH+电容47μF），使10kHz-1GHz频率范围内的辐射发射强度≤30dBμV/m，符合RTCADO-160ESection21电磁兼容要求。
AN38180TT/180KVA测试原理深度解析
（一）宽频功率转换测试原理AN38180TT/180KVA可编程宽频静变电源采用“三相整流-高频逆变-隔离滤波”三段式功率转换架构，其测试验证围绕各环节性能展开：
整流环节测试：通过可调交流电源模拟380V±57V电网波动，测量直流母线电压稳定性。采用YokogawaWT3000功率分析仪检测整流输出，确保直流母线电压稳定在540V±5V，纹波系数≤1%，符合GB/T14549《电能质量公用电网谐波》标准。
逆变环节测试：通过FPGA控制器预设400Hz额定频率与115V额定电压，采集SPWM驱动信号与输出交流波形，验证频率稳定度≤0.02%、电压精度≤0.2%×读数值+0.2%×满量程值。负载突变测试中，通过电子负载模拟从10%到100%的负载跃变，监测电压波动幅度，确保≤1%。
隔离滤波环节测试：检测三相隔离变压器的绝缘性能，施加2500VAC电压1分钟无击穿现象；测量LC滤波网络输出波形，通过谐波分析仪验证线性负载下THD<3%，满足B787机型对62次谐波分析的要求。
（二）可编程功能测试原理
阶梯模式验证：通过设备面板设置“0V→50V→115V”电压阶梯与“50Hz→200Hz→400Hz”频率阶梯，每段维持10秒，采用示波器同步采集输出参数，验证阶跃时刻的电压/频率超调量≤5%，稳态偏差≤0.1%。例如模拟飞机启动序列时，可复现10秒内电压从0V升至115V、频率从50Hz升至400Hz的动态过程，与预设曲线拟合度达99.9%。
渐变模式验证：设置电压从115V渐变至130V（速率1V/s）、频率从400Hz渐变至450Hz（速率5Hz/s），通过功率分析仪以100Hz采样频率记录数据，验证参数变化的线性度偏差≤0.5%，无明显波动或突变，适配高空电源缓慢漂移模拟场景。
（三）保护功能与可靠性测试
过载保护测试：通过电子负载逐步提升输出电流至125%（652A）、150%（782.4A）、200%（1043.2A）、300%（1564.8A），记录保护动作时间，确保符合分级延时标准。同时监测保护动作时的电压跌落幅度，要求≤10%且无拉弧现象。
过热保护测试：通过加热装置模拟IGBT与变压器绕组升温，采用PT100温度传感器实时监测，验证温度升至90℃时系统自动降容至80%运行，升至105℃时切断输出并触发告警，告警信息通过RS485接口准确上传，符合IEC61204-3标准。
抗冲击测试：采用电容放电回路产生3倍额定电流冲击，持续2秒，期间监测输出电压维持在105V-125V范围内，冲击结束后1秒内恢复至115V±0.5V，验证设备对瞬时大负载的耐受能力。
行业适配性与应用价值分析
（一）整机测试场景精准适配AN38180TT/180KVA可编程宽频静变电源的180KVA容量可满足B787整机地面供电需求，其521.6A大电流输出适配电传操纵系统、客舱综合系统等多负载同时供电测试。宽频输出范围（280Hz-850Hz）覆盖A380航电系统400Hz±5Hz与B787辅助电源400Hz±10Hz的频率需求，0.1Hz调节精度可实现不同机型电源参数的精准复现。
在飞机制造商的研发环节，AN38180TT/180KVA可编程宽频静变电源可通过可编程功能模拟极端工况下的电源波动，验证机载设备的耐受性能；维修企业则利用其高稳定性输出，对发动机控制系统、航电模块进行故障排查与性能校准，大幅提升测试准确性。
（二）测试效率与安全性提升
相比传统电源设备，AN38180TT/180KVA可编程宽频静变电源的自动化测试能力使测试效率提升60%以上。10组快捷参数组可存储不同机型的测试方案，掉电记忆功能避免重复设置；Ethernet远程控制接口支持接入实验室自动化系统，实现多设备协同测试与数据自动归档。
线路压降补偿功能（0.000-0.500Ω可调）可抵消长电缆传输导致的电压损耗，确保远端测试点电压精度；11项多重保护机制能快速响应短路、过流等故障，避免被测机载设备损坏，降低测试风险。在某航空维修企业的应用案例中，采用AN38180TT/180KVA可编程宽频静变电源后，整机供电测试的故障误判率从5%降至0.5%，测试周期缩短40%。
（三）标准符合性与扩展能力
AN38180TT/180KVA可编程宽频静变电源的电压失真度（THD<3%）、三相相位差（120°±2°）等指标完全符合RTCADO-160E与MIL-STD-704F标准，可直接用于航空设备的适航认证测试。模块化设计支持功率单元扩展，通过多台AN38180TT并联可实现360KVA以上容量输出，满足未来更大机型的测试需求。
丰富的远程控制接口使其可与数字孪生测试平台对接，实时上传测试数据至云端，实现测试过程的可视化监控与追溯。通过软件升级，还可扩展脉冲、方波等特殊波形输出功能，适配更多新型机载设备的测试需求。
AN38180TT/180KVA可编程宽频静变电源以大容量输出、精准调控与高可靠性为核心优势，通过模块化功率架构、FPGA数字化控制与多重防护设计，构建了航空整机测试的专业供电解决方案。其宽频输出与可编程功能可精准模拟飞机全工况电源环境，完善的测试原理验证体系保障了设备性能的稳定性与准确性。在B787、A380等新型大飞机的研发与维护中，AN38180TT/180KVA可编程宽频静变电源为机载设备性能验证提供了可靠支撑。随着航空电子技术的发展，该设备可通过功能扩展持续适配复杂测试场景，成为航空测试领域的核心基础设施。
