TES-136色度照度计
在光源研发、显示设备校准、建筑照明设计等领域，色度与照度的精准测量是保障产品质量与环境适配性的核心环节。泰仕电子研发的TES-136色度照度计，作为获得美国专利（Des.446,135）的专业仪器，凭借符合国际照明协会（CIE）明视光谱响应标准的设计，成为跨行业光参数测试的优选工具。该仪器融合硅质光电二极管与光谱滤波技术，实现三刺激值、色坐标、相关色温等多参数同步测量，兼具便携性与高精度。本文结合其官方说明书，深入解析测试原理......
产品描述
在光源研发、显示设备校准、建筑照明设计等领域，色度与照度的精准测量是保障产品质量与环境适配性的核心环节。泰仕电子研发的TES-136色度照度计，作为获得美国专利（Des.446,135）的专业仪器，凭借符合国际照明协会（CIE）明视光谱响应标准的设计，成为跨行业光参数测试的优选工具。该仪器融合硅质光电二极管与光谱滤波技术，实现三刺激值、色坐标、相关色温等多参数同步测量，兼具便携性与高精度。本文结合其官方说明书，深入解析测试原理，通过参数表格量化性能，剖析功能特性与应用场景，为行业从业者提供技术参考。TES-136 色度照度计是泰仕电子推出的高精度测量仪器，适用于色度坐标、照度及相关色温等参数测量，符合国际照明协会明视光谱响应标准，结构紧凑易握持，适配专业场景使用。
（一）照度测量原理
仪器采用硅质光电二极管作为光感应核心，搭配光谱滤波器使光响应特性匹配CIE明视光谱函数（V(λ)），确保对人眼可见光谱的灵敏度符合国际标准（明视光谱函数f’1≤8%）。当光源照射光检测器的球面感应窗时，光子能量激发光电二极管产生光电流，信号经放大电路转换为电压值，再通过内置校准系数换算为照度单位（lx或fc）。为修正不同入射角度的测量误差，仪器设计了余弦校正结构，使余弦反应f2≤3%，保障非垂直入射光下的测量准确性。
TES-136色度照度计
（二）色度测量原理
基于三刺激值理论，仪器通过三组带通滤波器分离光源的红、绿、蓝三色光分量，对应转换为三刺激值X、Y、Z。色坐标计算采用国际标准公式：x=X/(X+Y+Z)，y=Y/(X+Y+Z)；均匀色坐标u’=4X/(X+15Y+3Z)，v’=6Y/(X+15Y+3Z)。主波长（λd）通过色坐标在CIE色品图上的位置确定，激发纯度（Pe）与色纯度（Pc）则依据色坐标与光谱轨迹的距离计算得出，实现光源颜色特性的量化描述。
（三）相关色温测量原理
相关色温（Tcp）通过色坐标与普朗克黑体辐射轨迹的比对确定：仪器先计算测量色坐标（x,y）与黑体轨迹上各温度点的距离，取最短距离对应的温度值即为Tcp。同时，通过Duv参数表征色坐标偏离黑体轨迹的程度，正值表示偏蓝，负值表示偏红，实现色温特性的精准评价（测量范围隐含于色坐标有效测量区间，需照度≥5lx）。
（四）色差测量原理
需先通过SET键设定参考色值（REF），仪器实时测量被测光源的参数（如X,Y,Z或x,y），再通过差值算法计算色差指标：ΔX=X测-X参、ΔY=Y测-Y参、ΔZ=Z测-Z参，Δu’v’=√[(Δu’)²+(Δv’)²]等。差值结果直接反映被测光源与标准光源的颜色偏差，为产品校准提供量化依据。
仪器通过功能键实现测量模式快速切换：按MODE键循环切换色度参数（x,y/u’,v’/λd,Pe等），Tcp键进入色温模式，Δ键切换色差显示，配合H键读值锁定功能，可实时捕捉稳定数据。设定功能通过SET键实现6大模式调节，包括单位切换（lx/fc）、自动关机时间（0-50分钟）、数据记录间隔等，适配不同测试习惯。例如在显示面板校准中，工程师可通过Δ键快速比对面板与标准光源的Δx/Δy值，提升校准效率。
（二）数据记录与传输系统
针对长期监测需求，仪器设计三种数据记录模式：基础自动记录（按MEM键3秒启动）、每日循环记录（SET04设定固定时段）、单次定时记录（SET05设定起止时间），均支持时间戳标记，数据存储于4GBmicroSD卡。通过USB接口连接PC，配合附带光碟软件可实现数据导出与LED颜色分类（x,y或Tcp,Duv），为光源老化实验、教室照明监测等场景提供数据追溯能力。
TES-136色度照度计
（三）跨行业应用适配性
依据说明书应用场景划分，其核心适配领域包括：
1.光源制造业：通过三刺激值与色纯度测量，把控LED、荧光灯的色品一致性；
2.显示设备领域：校准CRT、液晶面板的色温与色差，确保色彩还原准确；
3.建筑与室内设计：测量展厅、商场的照度分布与色温，优化照明方案；
4.实验室研发：通过自动记录功能监测光源参数随时间的变化，支撑光物理研究。
TES-136色度照度计以CIE标准为核心设计依据，通过硅光电二极管与光谱滤波技术实现光参数的精准测量，其0.1-99990lx的宽量程、±3%的照度精度及丰富的数据记录功能，构建了“精准感知-智能处理-场景适配”的完整测试体系。从光源研发的参数验证到显示设备的色彩校准，从建筑照明的方案优化到实验室的长期监测，该仪器凭借专利技术与实用设计，成为跨行业光测量的可靠工具。随着照明与显示技术向高精度发展，TES-136凭借其性能均衡性与操作便捷性，将持续为行业质量控制与技术创新提供核心支撑。
核心功能与特性
测量参数全面，涵盖三刺激值（XYZ）、色座标、相关色温、色差、照度最大值 / 最小值等。

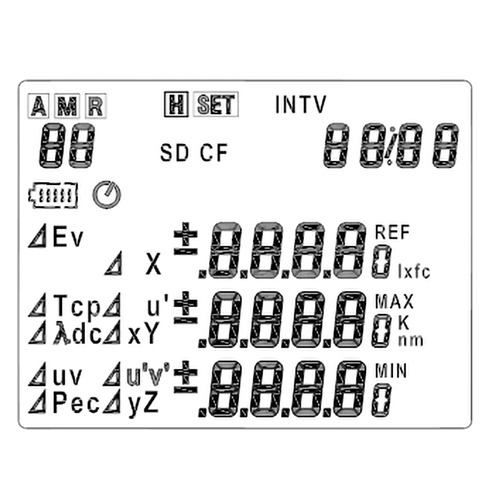

配备 3 组 4 位 LCD 显示，支持 lx/fc 照度单位切换，测量速度快（1 秒 / 次），数据精准稳定。
具备手动 / 自动数据记录功能，手动可存 80 组，自动依赖 4GB microSD 卡（最大 200 个区块），支持 USB 数据传输。
自带用户校正、参考值设定、读值锁定、自动关机等实用功能，操作灵活便捷。
适用场景
广泛应用于灯制造、建筑室内设计、显示设备（CRT / 面板）色彩调整、灯箱 / 展示柜颜色控制，以及投影设备设置、研发实验等领域的颜色光检测。
基础规格要点
照度测量范围 0.1-99990 lx（0.01-9999 fc），线性度误差 ±3% rdg±2dgts。
采用硅质光电二极管与光谱滤波器，续航达 50 小时（6 节 4 号电池），适配 0℃-50℃操作环境。
含皮套、说明书、CD 软件、USB 线缆等附件，可选配 9VDC 交流转换器。
核心测试原理：光信号的精准解析机制
TES-136的测量原理基于色度学基础理论与光电转换技术，通过硬件感知与软件算法的协同实现多参数精准输出，核心机制可分为四大模块：（一）照度测量原理
仪器采用硅质光电二极管作为光感应核心，搭配光谱滤波器使光响应特性匹配CIE明视光谱函数（V(λ)），确保对人眼可见光谱的灵敏度符合国际标准（明视光谱函数f’1≤8%）。当光源照射光检测器的球面感应窗时，光子能量激发光电二极管产生光电流，信号经放大电路转换为电压值，再通过内置校准系数换算为照度单位（lx或fc）。为修正不同入射角度的测量误差，仪器设计了余弦校正结构，使余弦反应f2≤3%，保障非垂直入射光下的测量准确性。
TES-136色度照度计
基于三刺激值理论，仪器通过三组带通滤波器分离光源的红、绿、蓝三色光分量，对应转换为三刺激值X、Y、Z。色坐标计算采用国际标准公式：x=X/(X+Y+Z)，y=Y/(X+Y+Z)；均匀色坐标u’=4X/(X+15Y+3Z)，v’=6Y/(X+15Y+3Z)。主波长（λd）通过色坐标在CIE色品图上的位置确定，激发纯度（Pe）与色纯度（Pc）则依据色坐标与光谱轨迹的距离计算得出，实现光源颜色特性的量化描述。
（三）相关色温测量原理
相关色温（Tcp）通过色坐标与普朗克黑体辐射轨迹的比对确定：仪器先计算测量色坐标（x,y）与黑体轨迹上各温度点的距离，取最短距离对应的温度值即为Tcp。同时，通过Duv参数表征色坐标偏离黑体轨迹的程度，正值表示偏蓝，负值表示偏红，实现色温特性的精准评价（测量范围隐含于色坐标有效测量区间，需照度≥5lx）。
（四）色差测量原理
需先通过SET键设定参考色值（REF），仪器实时测量被测光源的参数（如X,Y,Z或x,y），再通过差值算法计算色差指标：ΔX=X测-X参、ΔY=Y测-Y参、ΔZ=Z测-Z参，Δu’v’=√[(Δu’)²+(Δv’)²]等。差值结果直接反映被测光源与标准光源的颜色偏差，为产品校准提供量化依据。
核心性能参数表：基于官方说明书的量化解析
| 类别 | 具体参数 | 技术意义 |
| 测量功能与范围 | 照度：0.1-99990lx、0.01-9999fc；色坐标：≥5lx（或0.5fcd）有效 | 覆盖从微弱环境光到强光的全场景测量，色测量需满足最低光强阈值 |
| 精度指标 | 照度线性度：±3%rdg±2dgts；色坐标xy：±0.02（800lx标准A光源下） | 工业级精度，满足研发与质检的严苛要求 |
| 重复性 | 照度：±0.5%rdg±1dgt；色坐标xy：±0.003（800lx标准A光源下） | 多次测量一致性高，数据可靠性强 |
| 环境稳定性 | 温度漂移：照度±5%rdg±2dgts，xy±0.008；湿度漂移：照度±3%rdg±2dgts，xy±0.005 | 适应0-50℃操作环境，温湿度影响控制在可接受范围 |
| 数据存储 | 手动：80组；自动：4GBmicroSD卡（最大200个区块） | 支持即时记录与长期监测，适配实验室与现场测试需求 |

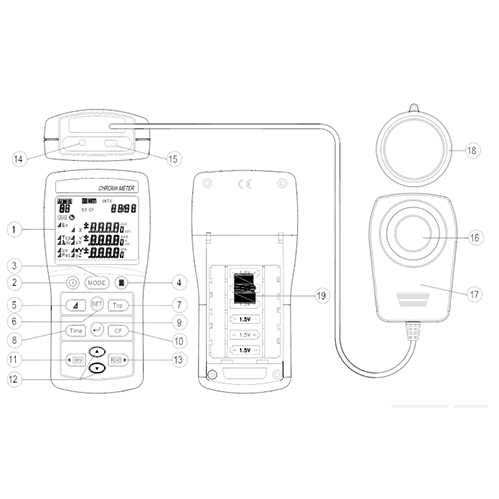

| 硬件规格 | 传感器：硅光电二极管；线长：150cm；主机重量：235g | 传感器与主机分离设计，便携性强，适配复杂测试场景 |
| 电源与续航 | 6节AAA电池，续航50小时；支持9VDC交流转换器 | 长效续航满足户外测试，外接电源适配实验室连续工作 |
关键功能特性与行业应用：从操作设计到场景落地
（一）多模式测量与操作便捷性仪器通过功能键实现测量模式快速切换：按MODE键循环切换色度参数（x,y/u’,v’/λd,Pe等），Tcp键进入色温模式，Δ键切换色差显示，配合H键读值锁定功能，可实时捕捉稳定数据。设定功能通过SET键实现6大模式调节，包括单位切换（lx/fc）、自动关机时间（0-50分钟）、数据记录间隔等，适配不同测试习惯。例如在显示面板校准中，工程师可通过Δ键快速比对面板与标准光源的Δx/Δy值，提升校准效率。
（二）数据记录与传输系统
针对长期监测需求，仪器设计三种数据记录模式：基础自动记录（按MEM键3秒启动）、每日循环记录（SET04设定固定时段）、单次定时记录（SET05设定起止时间），均支持时间戳标记，数据存储于4GBmicroSD卡。通过USB接口连接PC，配合附带光碟软件可实现数据导出与LED颜色分类（x,y或Tcp,Duv），为光源老化实验、教室照明监测等场景提供数据追溯能力。
TES-136色度照度计
依据说明书应用场景划分，其核心适配领域包括：
1.光源制造业：通过三刺激值与色纯度测量，把控LED、荧光灯的色品一致性；
2.显示设备领域：校准CRT、液晶面板的色温与色差，确保色彩还原准确；
3.建筑与室内设计：测量展厅、商场的照度分布与色温，优化照明方案；
4.实验室研发：通过自动记录功能监测光源参数随时间的变化，支撑光物理研究。
维护与校准：保障长期测量可靠性
仪器的精度维持依赖规范维护：光检测器需保持清洁，测量后加盖保护盖以减缓老化；避免在高温高湿环境（>50℃、>80%RH）下使用，降低温湿度漂移影响。说明书明确提出“定期校正”建议，因硅光电二极管灵敏度会随使用时间衰减，校准周期通常建议12个月，可通过专业机构导入修正因素（CF键开启），补偿传感器老化带来的误差。电池更换需注意极性正确，低电量提示（LCD显示电池符号）时及时更换6节1.5VAAA电池，避免数据丢失。TES-136色度照度计以CIE标准为核心设计依据，通过硅光电二极管与光谱滤波技术实现光参数的精准测量，其0.1-99990lx的宽量程、±3%的照度精度及丰富的数据记录功能，构建了“精准感知-智能处理-场景适配”的完整测试体系。从光源研发的参数验证到显示设备的色彩校准，从建筑照明的方案优化到实验室的长期监测，该仪器凭借专利技术与实用设计，成为跨行业光测量的可靠工具。随着照明与显示技术向高精度发展，TES-136凭借其性能均衡性与操作便捷性，将持续为行业质量控制与技术创新提供核心支撑。
