FSVA3013
在5G通信、航空航天等高端领域的信号测试中，频谱分析仪的性能直接决定了测量结果的准确性与可靠性。罗德与施瓦茨作为测试测量领域的权威品牌，其推出的RS FSVA3013频谱分析仪凭借10Hz至13.6GHz的宽频率覆盖、低至-120dBc/Hz的相位噪声及最高400MHz的分析带宽，成为兼顾实验室研发与生产线测试的标杆设备。该仪器不仅解决了宽带信号捕获与高精度分析的核心矛盾，更通过智能化设计提升了测试效率，为复杂场景下的信号分析提供了稳定可靠的技术支撑，......
产品描述
在5G通信、航空航天等高端领域的信号测试中，频谱分析仪的性能直接决定了测量结果的准确性与可靠性。罗德与施瓦茨作为测试测量领域的权威品牌，其推出的R&S FSVA3013频谱分析仪凭借10Hz至13.6GHz的宽频率覆盖、低至-120dBc/Hz的相位噪声及最高400MHz的分析带宽，成为兼顾实验室研发与生产线测试的标杆设备。该仪器不仅解决了宽带信号捕获与高精度分析的核心矛盾，更通过智能化设计提升了测试效率，为复杂场景下的信号分析提供了稳定可靠的技术支撑，其性能参数与功能设计均体现了行业领先的技术水准。FSVA3013是一款高性能信号与频谱分析仪，适用于广泛的无线通信测试应用。以下是其主要技术特点：
为更直观呈现其核心性能，下表结合罗德与施瓦茨官方数据及权威代理商技术资料，对关键参数进行整理分析：
从参数可见，R&S FSVA3013的设计核心围绕“高精度、宽带宽、高效率”三大维度展开。其相位噪声指标在1GHz载波10kHz偏移时低至-120dBc/Hz，远超同类产品平均水平，这意味着在分析频率捷变信号时，能有效减少载波泄漏对测量结果的干扰，尤其适用于航空航天领域的雷达信号测试。而显示平均噪声电平（DANL）在前置放大器开启后低至-167dBm，使其能够捕捉到微瓦级的微弱信号，为芯片研发中的信号完整性测试提供了可能。

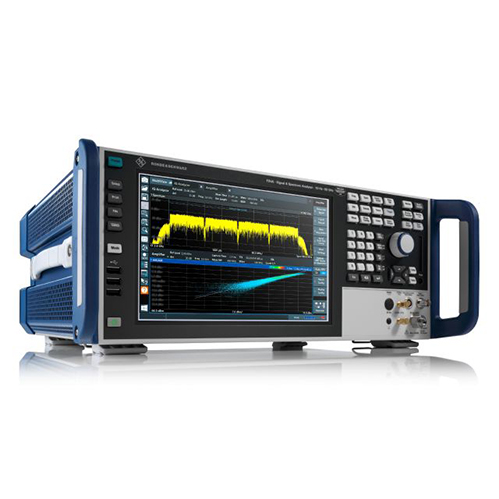

罗德R&S FSVA3013频谱分析仪
2.1 信号接收与频率转换原理
仪器首先通过高隔离度输入端口接收被测信号，输入端口内置的衰减器可根据信号强度自动调节衰减量，确保输入信号幅度处于最佳测量范围，避免强信号（最大耐受30dBm）损坏后续电路。随后信号进入低噪声放大器（LNA），该放大器采用低温漂设计，在50MHz-7.5GHz频段可将噪声系数控制在极低水平，为后续测量奠定低噪声基础。
频率转换环节采用三级混频架构，通过可编程本振（LO）将不同频段的被测信号依次转换至固定中频（IF）。本振单元的相位噪声控制是该环节的技术核心，R&S通过采用锁相环（PLL）与高稳定性晶体振荡器结合的设计，在1GHz载波10kHz偏移时将相位噪声压制在-120dBc/Hz以下。这种设计有效减少了本振噪声对被测信号的干扰，使得相邻信道的微弱信号能够被精准识别，尤其适用于5G NR信号的邻道泄漏比（ACLR）测量。
2.2 信号处理与分析原理
经过频率转换的中频信号进入ADC（模数转换器）进行数字化处理，ADC的采样率与分辨率直接决定了信号还原的精度。R&S FSVA3013在选配400MHz分析带宽选件后，ADC采样率可提升至1GS/s以上，确保宽带信号无失真捕获。数字化后的信号分为两路处理：一路通过基于FFT的信号分析模块，实现对信号频谱的快速计算，尤其在ACLR测量中，FFT技术的应用使其测量速度远超传统扫描式测量，大幅提升了生产线的测试效率；另一路进入I/Q解调模块，通过正交解调技术提取信号的幅度、相位等调制信息，结合5G NR专用分析选件（FSV3-K144/145），可实现28GHz频段100MHz载波的误差矢量幅度（EVM）测量，且测量结果低于1%，满足5G信号解调的高精度要求。
在动态范围优化方面，仪器采用数字预失真（DPD）与互调抑制技术，将三阶截止点（TOI）提升至20dBm（典型值），有效减少了非线性失真对测量结果的影响。当测量强信号与微弱信号共存的复杂场景时，高TOI指标确保微弱信号不会被强信号产生的互调产物掩盖，提升了信号识别的可靠性。
2.3 数据传输与结果呈现原理
处理后的测量数据通过内部PCIe 3.0总线传输至四核CPU进行进一步分析，高速总线架构确保了海量数据的无延迟传输，尤其在连续捕获宽带信号时，避免了数据丢失现象的发生。对于需要远程测试的场景，可选配的10Gbit/s LAN接口可将I/Q数据快速传输至云端测试系统，实现多设备协同测试与数据共享。
结果呈现环节采用多点触摸屏结合智能显示算法的设计，可直观展示信号的频谱图、星座图等多种分析结果。仪器内置的SCPI记录器可将手动操作转化为远程控制命令脚本，便于自动化测试程序的编写，而基于事件的操作功能则能捕获并记录罕见的被测设备（DUT）故障事件，为调试工作提供关键数据支撑。
3.1 5G通信领域的应用
在5G NR基站与终端设备的研发测试中，仪器的400MHz分析带宽可同时捕获4个相邻的100MHz 5G NR载波，满足多载波聚合（CA）场景的测试需求。通过搭配5G NR上下行分析选件，研发人员可对基站发射信号的EVM、频谱模板等关键指标进行精准测量，其中在28GHz毫米波频段的100MHz载波测试中，EVM测量误差低于1%，远优于行业平均水平。在生产线测试中，FFT技术带来的高速测量能力使单台设备的测试时间缩短至秒级，结合自动化测试脚本，可实现基站组件的批量快速检测，提升了生产效率与产品良率。
3.2 航空航天与国防领域的应用
航空航天领域对测试仪器的可靠性与抗干扰能力要求极高，R&S FSVA3013的低相位噪声与高动态范围特性使其成为雷达信号分析的理想工具。在雷达系统维修与维护中，仪器可精准测量雷达发射信号的频率捷变范围、脉冲宽度等参数，1Hz的窄分辨率带宽能够识别出信号中的微弱失真成分，为故障定位提供精准数据。同时，仪器的宽频率覆盖范围可适配不同型号雷达的测试需求，减少了专用测试设备的投入成本。
罗德R&S FSVA3013频谱分析仪
3.3 组件制造领域的应用
在射频芯片、功率放大器等组件的制造测试中，仪器的高测量精度与快速响应能力得到充分体现。以功率放大器测试为例，仪器可同时测量输出功率、增益、ACLR等多项指标，三阶截止点（TOI）大于17dBm的性能确保了大功率信号测试时的测量准确性。此外，仪器的自动设置功能可根据被测组件的类型自动调整测量参数，减少了操作人员的技能要求，降低了人为操作误差，尤其适用于大规模生产线的标准化测试。
R&S FSVA3013频谱分析仪通过融合宽频率覆盖、低相位噪声、高动态范围与高速信号处理等核心技术，构建了兼顾高精度与高效率的测试解决方案。其改进型超外差架构与FFT技术的结合，解决了传统频谱分析仪在宽带信号测量中“精度与速度不可兼得”的痛点，而智能化的操作设计与丰富的选件配置则使其能够适配不同领域的测试需求，实现了“一台仪器覆盖多场景”的应用价值。
随着6G通信、卫星互联网等新技术的发展，对频谱分析仪的频率覆盖与带宽性能提出了更高要求。R&S FSVA3013作为当前13.6GHz频段的标杆产品，其核心技术架构为后续更高频段仪器的研发奠定了基础。未来，通过进一步提升分析带宽、拓展毫米波频段覆盖，并融合人工智能算法实现测量参数的自适应优化，该系列仪器有望在更前沿的测试场景中发挥核心作用，为技术创新提供更强大的测试支撑。
技术特点
频率范围：10 Hz 至 13.6 GHz，覆盖中高频段测试需求
分析带宽：高达 200 MHz（可扩展至 400 MHz 选件），支持同步捕获多载波信号（如双5G NR载波）
相位噪声：在 10 kHz 偏移（1 GHz 载波）时，SSB 相位噪声低至 –120 dBc/Hz，确保高精度测量
信号解调：支持多种无线通信标准（如 5G NR、LTE、WLAN 802.11ax 等），提供矢量信号分析（VSA）功能，可进行调制域、频域和时域综合分析
操作效率：配备多点触控界面、SCPI 记录器和基于事件的触发功能，简化操作流程并支持自动化测试
仪器核心性能与参数解析
R&S FSVA3013作为FSVA3000系列的核心型号之一，其性能指标全面覆盖了高端测量场景的需求，从频率范围到信号处理能力，每一项参数都经过精密调校。该仪器最显著的优势在于实现了宽频率覆盖与高测量精度的平衡，10Hz至13.6GHz的频率范围可满足从低频模拟信号到微波段数字信号的全场景测量需求，无需更换测试设备即可完成多频段信号分析，大幅提升了测试流程的连贯性。为更直观呈现其核心性能，下表结合罗德与施瓦茨官方数据及权威代理商技术资料，对关键参数进行整理分析：
| 参数类别 | 具体指标 | 技术优势与应用价值 |
| 频率特性 |
频率范围：10Hz-13.6GHz 频率基准老化：1×10⁻⁶/年（标配）、1×10⁻⁷/年（选件） |
宽频率覆盖适配多场景测试，低老化率确保长期测量稳定性，减少校准频次，降低使用成本 |
| 带宽性能 |
标准I/Q解调带宽28MHz，可选40/200/400MHz 分辨率带宽1Hz-10MHz |
400MHz带宽可同时捕获4个100MHz 5G NR载波，满足5G多载波聚合测试需求，1Hz窄RBW可精准识别微弱信号 |
| 噪声与动态范围 |
1GHz载波10kHz偏移相位噪声<-120dBc/Hz 1GHz DANL典型值-153dBm，前置放大器开启后低至-167dBm 三阶截止点>17dBm（典型20dBm） |
低相位噪声减少信号失真干扰，高动态范围避免强信号压制微弱信号，适配复杂电磁环境下的精准测量 |
| 信号处理与传输 |
四核CPU（增强选件） PCIe 3.0总线 可选10Gbit/s LAN接口 |
高速处理器提升解调效率，高速总线与网络接口实现I/Q数据快速传输，适配云测试系统与自动化生产线 |
| 输入与可靠性 |
最大输入功率30dBm 总体测量不确定度0.29dB（2GHz） |
高输入功率耐受度保护仪器免受突发信号损坏，低不确定度确保测量结果的权威性 |
从参数可见，R&S FSVA3013的设计核心围绕“高精度、宽带宽、高效率”三大维度展开。其相位噪声指标在1GHz载波10kHz偏移时低至-120dBc/Hz，远超同类产品平均水平，这意味着在分析频率捷变信号时，能有效减少载波泄漏对测量结果的干扰，尤其适用于航空航天领域的雷达信号测试。而显示平均噪声电平（DANL）在前置放大器开启后低至-167dBm，使其能够捕捉到微瓦级的微弱信号，为芯片研发中的信号完整性测试提供了可能。
核心测试原理深度解析
R&S FSVA3013基于改进型超外差接收架构，融合FFT（快速傅里叶变换）技术，实现了从模拟信号捕获到数字信号分析的全链路高精度处理。其测试原理可分为信号接收、频率转换、信号处理与结果呈现四个核心环节，各环节的技术创新共同保障了测量性能的优越性。罗德R&S FSVA3013频谱分析仪
仪器首先通过高隔离度输入端口接收被测信号，输入端口内置的衰减器可根据信号强度自动调节衰减量，确保输入信号幅度处于最佳测量范围，避免强信号（最大耐受30dBm）损坏后续电路。随后信号进入低噪声放大器（LNA），该放大器采用低温漂设计，在50MHz-7.5GHz频段可将噪声系数控制在极低水平，为后续测量奠定低噪声基础。
频率转换环节采用三级混频架构，通过可编程本振（LO）将不同频段的被测信号依次转换至固定中频（IF）。本振单元的相位噪声控制是该环节的技术核心，R&S通过采用锁相环（PLL）与高稳定性晶体振荡器结合的设计，在1GHz载波10kHz偏移时将相位噪声压制在-120dBc/Hz以下。这种设计有效减少了本振噪声对被测信号的干扰，使得相邻信道的微弱信号能够被精准识别，尤其适用于5G NR信号的邻道泄漏比（ACLR）测量。
2.2 信号处理与分析原理
经过频率转换的中频信号进入ADC（模数转换器）进行数字化处理，ADC的采样率与分辨率直接决定了信号还原的精度。R&S FSVA3013在选配400MHz分析带宽选件后，ADC采样率可提升至1GS/s以上，确保宽带信号无失真捕获。数字化后的信号分为两路处理：一路通过基于FFT的信号分析模块，实现对信号频谱的快速计算，尤其在ACLR测量中，FFT技术的应用使其测量速度远超传统扫描式测量，大幅提升了生产线的测试效率；另一路进入I/Q解调模块，通过正交解调技术提取信号的幅度、相位等调制信息，结合5G NR专用分析选件（FSV3-K144/145），可实现28GHz频段100MHz载波的误差矢量幅度（EVM）测量，且测量结果低于1%，满足5G信号解调的高精度要求。
在动态范围优化方面，仪器采用数字预失真（DPD）与互调抑制技术，将三阶截止点（TOI）提升至20dBm（典型值），有效减少了非线性失真对测量结果的影响。当测量强信号与微弱信号共存的复杂场景时，高TOI指标确保微弱信号不会被强信号产生的互调产物掩盖，提升了信号识别的可靠性。
2.3 数据传输与结果呈现原理
处理后的测量数据通过内部PCIe 3.0总线传输至四核CPU进行进一步分析，高速总线架构确保了海量数据的无延迟传输，尤其在连续捕获宽带信号时，避免了数据丢失现象的发生。对于需要远程测试的场景，可选配的10Gbit/s LAN接口可将I/Q数据快速传输至云端测试系统，实现多设备协同测试与数据共享。
结果呈现环节采用多点触摸屏结合智能显示算法的设计，可直观展示信号的频谱图、星座图等多种分析结果。仪器内置的SCPI记录器可将手动操作转化为远程控制命令脚本，便于自动化测试程序的编写，而基于事件的操作功能则能捕获并记录罕见的被测设备（DUT）故障事件，为调试工作提供关键数据支撑。
典型应用场景与实践价值
R&S FSVA3013的性能设计使其在多个高端领域具备不可替代的应用价值，从研发实验室的原型验证到生产线的批量测试，其灵活性与可靠性均得到了行业验证。3.1 5G通信领域的应用
在5G NR基站与终端设备的研发测试中，仪器的400MHz分析带宽可同时捕获4个相邻的100MHz 5G NR载波，满足多载波聚合（CA）场景的测试需求。通过搭配5G NR上下行分析选件，研发人员可对基站发射信号的EVM、频谱模板等关键指标进行精准测量，其中在28GHz毫米波频段的100MHz载波测试中，EVM测量误差低于1%，远优于行业平均水平。在生产线测试中，FFT技术带来的高速测量能力使单台设备的测试时间缩短至秒级，结合自动化测试脚本，可实现基站组件的批量快速检测，提升了生产效率与产品良率。
3.2 航空航天与国防领域的应用
航空航天领域对测试仪器的可靠性与抗干扰能力要求极高，R&S FSVA3013的低相位噪声与高动态范围特性使其成为雷达信号分析的理想工具。在雷达系统维修与维护中，仪器可精准测量雷达发射信号的频率捷变范围、脉冲宽度等参数，1Hz的窄分辨率带宽能够识别出信号中的微弱失真成分，为故障定位提供精准数据。同时，仪器的宽频率覆盖范围可适配不同型号雷达的测试需求，减少了专用测试设备的投入成本。
罗德R&S FSVA3013频谱分析仪
在射频芯片、功率放大器等组件的制造测试中，仪器的高测量精度与快速响应能力得到充分体现。以功率放大器测试为例，仪器可同时测量输出功率、增益、ACLR等多项指标，三阶截止点（TOI）大于17dBm的性能确保了大功率信号测试时的测量准确性。此外，仪器的自动设置功能可根据被测组件的类型自动调整测量参数，减少了操作人员的技能要求，降低了人为操作误差，尤其适用于大规模生产线的标准化测试。
R&S FSVA3013频谱分析仪通过融合宽频率覆盖、低相位噪声、高动态范围与高速信号处理等核心技术，构建了兼顾高精度与高效率的测试解决方案。其改进型超外差架构与FFT技术的结合，解决了传统频谱分析仪在宽带信号测量中“精度与速度不可兼得”的痛点，而智能化的操作设计与丰富的选件配置则使其能够适配不同领域的测试需求，实现了“一台仪器覆盖多场景”的应用价值。
随着6G通信、卫星互联网等新技术的发展，对频谱分析仪的频率覆盖与带宽性能提出了更高要求。R&S FSVA3013作为当前13.6GHz频段的标杆产品，其核心技术架构为后续更高频段仪器的研发奠定了基础。未来，通过进一步提升分析带宽、拓展毫米波频段覆盖，并融合人工智能算法实现测量参数的自适应优化，该系列仪器有望在更前沿的测试场景中发挥核心作用，为技术创新提供更强大的测试支撑。
