在1990年国际温标（ITS-90）确立的计量体系中，标准铂电阻温度计作为核心内插仪器，承担着温度量值传递与高精度测量的关键职责。PFOTEK-2785-0铂电阻温度计作为石英外护管系列中的工作基准级产品，凭借优异的稳定性和准确度，成为各级计量实验室及精密测温场景的重要设备。本文将结合奥维泰公司官方技术说明书等权威资料，从核心技术指标、测试原理、结构设计及使用规范等方面，全面解析PFOTEK-2785-0铂电阻温度计的技术特性与应用要点。

PFOTEK-2785-0铂电阻温度计核心技术指标解析

PFOTEK-2785-0铂电阻温度计作为工作基准级设备，其技术指标严格遵循ITS-90要求及相关计量检定规程，部分性能甚至超出规程标准。下表基于官方技术资料，梳理了该设备的关键技术参数，为后续分析提供数据支撑。

技术参数	参数值	指标说明及权威依据
温度测量范围	-189℃ ~ 420℃	覆盖中低温关键区间，适配多数计量检定与精密测量场景，符合TEK-2785系列统一温区标准
等级划分	工作基准级	石英外护管结构支持的最高等级，金属外护管产品无此等级，体现结构对等级的决定性作用
名义阻值	Rtp=25±1Ω	Rtp为水三相点电阻值，是ITS-90温标计算的核心基准参数，25Ω为该系列标准配置
铂丝纯度要求	W(Ga) > 1.11807	ITS-90对高纯铂丝的强制要求，W(Ga)为镓熔点与水三相点电阻比值，确保测温线性度
退火温度	600℃	通过高温退火消除铂丝应力，减少电阻漂移，保障长期稳定性，为官方推荐处理温度
测量电流	1mA	低电流设计降低自热效应，官方数据显示其自热效应优于对应等级检定规程要求

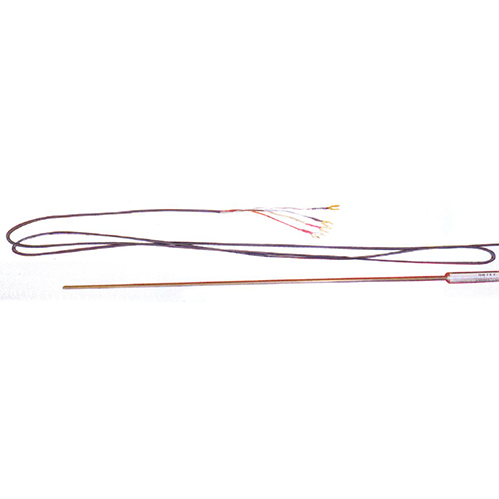

外护管参数	石英材质，外径7.0±0.5mm，长度480±20mm	石英材质低膨胀系数提升稳定性，尺寸精度保障安装与浸没深度控制
引线配置	四线制，长2.5米，紫铜接线片	四线制结构消除引线电阻误差，紫铜接线片降低接触电阻，提升测量准确性
管内填充气体	氩气与氧气混合气体	密封充气设计保护铂丝不受氧化，延长使用寿命并维持稳定性

从指标可见，PFOTEK-2785-0铂电阻温度计的核心优势集中在稳定性与准确度上。作为工作基准级设备，其稳定性符合甚至超出对应等级检定规程要求，这与石英外护管的结构选择密切相关——官方资料明确指出，石英外护管标准铂电阻温度计的稳定性优于金属外护管产品，这也是2785-0能够达到工作基准级的关键因素之一。

PFOTEK-2785-0铂电阻温度计测试原理深度剖析

PFOTEK-2785-0铂电阻温度计的测试原理以物理特性为基础，结合ITS-90温标规范形成完整体系，核心可分为电阻-温度关系基础、纯度校验原理及温标内插计算三大环节。
2.1 核心物理原理：铂电阻的温度依赖性
PFOTEK-2785-0铂电阻温度计的核心感温元件由高纯铂丝绕制而成，其根本工作原理是利用金属铂的电阻值随温度变化的线性规律——温度升高时，铂原子热运动加剧，对电流的阻碍作用增强，电阻值随之增大；温度降低时则相反。为确保这一规律的稳定性，2785-0采用无应力绕制工艺，使感温铂丝在温度变化时可自由膨胀收缩，避免机械应力导致的电阻漂移，这一工艺细节在官方结构说明中被重点强调。 2.2 纯度校验原理：ITS-90强制要求的保障
高纯铂丝是保障PFOTEK-2785-0铂电阻温度计精度的核心材料，ITS-90对此有严格的纯度要求，2785-0需满足W(Ga) > 1.11807的指标。其中W(T)为特定温度点电阻值与水三相点电阻值（Rtp）的比值，即W(T)=R(T)/Rtp。对于2785-0而言，W(Ga)代表在镓熔点温度下的电阻比值，该数值直接反映铂丝纯度——纯度越高，铂的电阻温度特性越稳定，测温误差越小。官方资料显示，这一指标是区分温度计等级的关键依据，工作基准级的2785-0在该指标上的控制精度高于低等级产品。
2.3 温标内插计算：ITS-90规范的量化实现
作为ITS-90规定的内插仪器，PFOTEK-2785-0铂电阻温度计的温度值并非直接测量，而是通过电阻测量结合内插公式计算得出。其覆盖的-189℃~420℃温区恰好跨越ITS-90规定的两个核心内插区间，需分别采用对应公式计算：
1. 低温段（-259.3467℃~0℃，即13.8033K~273.16K）：2785-0的-189℃下限处于该区间，此区间采用基于W(T)的多项式内插公式。公式以W(T)为核心变量，通过特定系数建立与温度T的对应关系，系数需通过计量检定确定。该公式的优势在于在低温环境下可有效修正铂电阻的非线性误差，官方数据显示，2785-0在此区间的测量误差可控制在规程要求的范围内。
2. 中温段（0℃~688.623℃，即273.16K~961.78K）：2785-0的420℃上限处于该区间，此区间采用另一组多项式内插公式，同样以W(T)为核心变量，但多项式系数与低温段不同。该公式针对中温区铂电阻的特性优化，确保在420℃以内的高温环境下仍维持高精度。
需要注意的是，无论是哪个温区，PFOTEK-2785-0铂电阻温度计的计算都需以准确的Rtp值为基准，因此定期校准水三相点电阻值是保障测量精度的关键环节。

PFOTEK-2785-0铂电阻温度计结构设计与性能关联

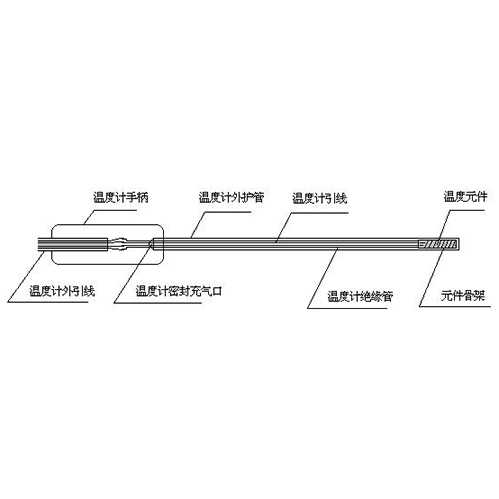

PFOTEK-2785-0铂电阻温度计的结构设计围绕“工作基准级精度”这一核心目标展开，从外护管到内部元件的每一个细节都与稳定性、准确度直接相关，官方结构示意图及技术说明揭示了其设计逻辑。
3.1 外护管设计：石英材质的稳定性优势
2785-0采用石英材质外护管，这一选择是其达到工作基准级的重要保障。根据官方资料，石英外护管相较于金属外护管具有更低的热膨胀系数，在-189℃~420℃的宽温区内，管体形变极小，可有效避免因外护管形变传递机械应力至内部感温元件——而应力是导致铂电阻漂移、精度下降的主要因素之一。其尺寸控制精度严格，外径7.0±0.5mm、长度480±20mm的公差范围，既保障了安装通用性，又确保了浸没深度的一致性，为批量测量的重复性提供支持。同时，石英材质的化学稳定性优异，可隔绝外部介质对内部元件的腐蚀，延长设备使用寿命。 3.2 内部结构：密封与无应力设计的双重保障
PFOTEK-2785-0铂电阻温度计的内部采用密封充气设计，管内填充氩气与氧气的混合气体。官方资料解释，该混合气体一方面可防止铂丝在高温下（如600℃退火时）氧化，另一方面氩气的惰性特质可维持内部环境稳定，避免杂质气体影响铂丝性能。感温元件采用无应力绕制工艺，固定在绝缘骨架上，确保温度变化时铂丝可自由伸缩，这与前文测试原理中的电阻-温度线性关系直接相关，是保障测量精度的基础结构设计。
3.3 引线系统：四线制的误差消除机制
为消除引线电阻对测量精度的影响，PFOTEK-2785-0铂电阻温度计采用四线制引线设计，配备2.5米长紫铜接线片。其工作原理是将电流回路与电压测量回路分离：两根引线用于提供1mA的标准测量电流，另外两根引线专门用于测量感温元件两端的电压。由于测量回路的输入阻抗极高，引线电阻产生的电压降可忽略不计，从而彻底消除引线电阻带来的误差。官方资料显示，这一设计使2785-0的测量精度较二线制结构提升显著，是工作基准级设备的必要配置。

PFOTEK-2785-0铂电阻温度计使用规范与维护要点

作为精密计量器具，PFOTEK-2785-0铂电阻温度计的正确使用与维护直接影响其性能稳定性，官方说明书明确了一系列操作规范，结合工作基准级的特性可细化为以下要点。
4.1 前置检查：使用前的必做流程
根据官方要求，PFOTEK-2785-0在每次使用前或检定后需进行三项核心检查：一是外观检查，石英外护管需无伤痕、内部无碎片，感温元件支撑骨架完整无裂痕，手柄与外护管连接牢固；二是电阻检查，用万用表测量室温电阻，25Ω名义阻值的2785-0室温电阻约为28Ω，同时需确认同端引线短路（电阻约2Ω），异端引线间有正常电阻值，排除短路或开路故障；三是水三相点值校准，有条件的用户需定期测量Rtp值，与检定证书数据比对，差值需符合规程要求，否则需停止使用。
4.2 测量环境与操作规范
PFOTEK-2785-0的测量环境需满足室温稳定、相对湿度<80%的条件，避免温湿度剧烈变化影响测量精度。测量设备可选用测温电桥、数字测温仪等，但需满足对应的不确定度要求。在浸没深度方面，官方强调需根据介质类型（液体或空气）、流动速度及温度范围调整，确保感温元件充分接触被测介质，减少辐射误差。此外，需严格控制杂散热电势，避免测量回路与其他带电体靠近，防止干扰信号影响读数。
4.3 周期检定与长期维护
作为工作基准级标准器具，PFOTEK-2785-0铂电阻温度计必须按检定规程周期送检。官方资料指出，周期检定不仅是确认其是否符合等级要求的必要流程，更重要的是通过连续数据监测其长期稳定性——这是工作基准级设备区别于普通测温仪器的核心要求之一。在日常维护中，需避免剧烈碰撞石英外护管，存放于干燥、防震的专用包装盒中，避免接触酸性介质或腐蚀性气体，退火处理需严格按照600℃的标准温度执行，不可随意调整。

PFOTEK-2785-0铂电阻温度计以石英外护管结构为基础，通过高纯铂丝感温元件、四线制引线等核心设计，结合ITS-90温标内插原理，实现了-189℃~420℃区间的工作基准级测温精度。其技术特性不仅体现了标准铂电阻温度计的核心设计逻辑，更通过细节优化超出了常规规程要求。正确把握其技术指标、遵循使用规范，是充分发挥其在量值传递与精密测量中核心作用的关键，同时定期维护与检定可有效延长其使用寿命，保障长期测量稳定性。对于计量实验室及高精度测温场景而言，2785-0无疑是兼顾性能与可靠性的优选设备。
