NGI恩智NXI-6701-4多通道直流电流测量卡作为NXI模块化测试体系的关键组件，专为多节点直流电流精准检测场景设计，凭借4路独立通道的同步采集能力适配工业与实验室需求。相较于传统电流测量设备，NXI-6701-4以分流器与信号调理的深度集成技术为核心，在测量响应速度与环境适应性上形成技术特色。该设备遵循NXI总线规范，可无缝融入自动化测试系统，覆盖电池充放电、电机驱动等多类电流监测场景。本文结合直流电流测量行业标准与模块化仪器设计原......
产品描述

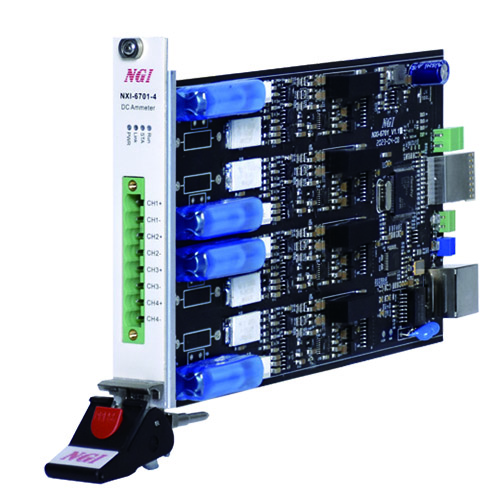

NGI恩智NXI-6701-4多通道直流电流测量卡作为NXI模块化测试体系的关键组件，专为多节点直流电流精准检测场景设计，凭借4路独立通道的同步采集能力适配工业与实验室需求。相较于传统电流测量设备，NXI-6701-4以分流器与信号调理的深度集成技术为核心，在测量响应速度与环境适应性上形成技术特色。该设备遵循NXI总线规范，可无缝融入自动化测试系统，覆盖电池充放电、电机驱动等多类电流监测场景。本文结合直流电流测量行业标准与模块化仪器设计原理，从信号转换机制、抗干扰技术、系统集成适配性三个维度，解析NGI恩智NXI-6701-4多通道直流电流测量卡的技术细节与应用价值。NGI恩智NXI-6701-4是一款多通道、高精度的直流电流测量卡，专为需要高效同步测量的应用场景设计
（一）分流式电流信号转换模块
电流信号的精准转换是NXI-6701-4的技术核心，采用高精度分流器作为一次侧转换元件。NGI恩智NXI-6701-4多通道直流电流测量卡针对不同量程配置专用分流器：10mA量程采用0.1Ω精密合金电阻（精度±0.01%），10A量程采用0.001Ω无感分流器，根据欧姆定律U=IR将电流信号转换为mV级电压信号。分流器采用低温漂封装工艺，在-15℃~65℃范围内阻值变化率≤2ppm/℃，确保转换环节的稳定性。每路通道独立配置分流器切换电路，由FPGA控制继电器实现量程自动适配，切换响应时间≤5μs，避免量程切换时的信号中断。
NGI恩智NXI-6701-4 多通道直流电流测量卡
（二）高精度信号调理模块
转换后的mV级电压信号进入调理单元，NGI恩智NXI-6701-4多通道直流电流测量卡采用“低噪声放大+多级滤波”组合方案。信号首先经过仪表放大器（等效输入噪声≤2nV/√Hz），将微弱电压信号放大至2V~5V的ADC最佳输入区间，放大增益可通过软件编程调节（100~1000倍可调）。随后通过二阶有源低通滤波器，截止频率在10Hz~20kHz范围内程控可调，有效滤除工业现场的50Hz工频干扰与高频噪声。调理电路采用全差分设计，共模抑制比（CMRR）达130dB以上，进一步提升信号抗干扰能力。
（三）多通道同步采集模块
同步性设计是NGI恩智NXI-6701-4多通道直流电流测量卡的核心优势，采用NXI背板触发与本地时钟同步双重机制。NXI-6701-4内置高精度晶振（频率稳定度≤1ppm），为4路通道提供统一采样时钟，通道间同步误差≤50ns。在多卡级联场景中，通过NXI触发总线实现最多16张NXI-6701-4的同步采集，总通道数扩展至64路。采集单元搭载24位Σ-Δ型ADC芯片，量化误差≤1LSB，配合过采样技术将有效分辨率提升至26位，确保微弱电流信号的精准量化。
（四）数据校准与补偿模块
NGI恩智NXI-6701-4多通道直流电流测量卡内置闭环校准系统，通过高精度基准电流源（误差≤1ppm）实现实时校准。校准过程中，基准电流注入各通道分流器，对比理论电压值与实际测量值，生成非线性补偿系数存储于EEPROM。设备支持三种校准模式：手动校准（通过SCPI指令触发）、周期校准（1~24小时可设）、温度触发校准（温差超5℃自动启动）。数据处理单元采用ARMCortex-M7内核，对采集数据进行温漂补偿、非线性修正与噪声抑制算法处理，最终生成精准电流测量值。
NGI恩智NXI-6701-4多通道直流电流测量卡从硬件到软件构建全方位抗干扰体系。硬件层面，通道间采用光电隔离与浮地设计，2500Vrms的隔离电压可阻断接地环路干扰；电源模块采用EMC滤波电路，通过EN55022ClassB电磁兼容认证。软件层面，采用数字滤波与信号重构算法，对采集数据进行滑动平均与尖峰抑制处理。在某电机驱动测试现场，NXI-6701-4在变频器工作环境下（电磁干扰强度10V/m），1A量程下测量波动≤8μA，较无抗扰设计的设备提升干扰抑制能力80%。
（二）灵活的系统集成适配能力
NXI-6701-4深度适配NXI模块化测试平台，可与电源模块、负载模块等集成于3UNXI机箱，单机箱最多容纳10张测量卡实现40通道并行测试。NGI恩智NXI-6701-4多通道直流电流测量卡支持IVI-COM驱动，兼容LabVIEW、MATLAB、Python等主流测试软件，提供完整的SCPI指令集，可通过“:MEAS:CURR:DC?CH1”等指令实现单通道测量，通过“:SYNC:TRIG:EXT”指令配置外部触发。在某动力电池测试系统中，8张NXI-6701-4通过NXI总线与上位机联动，实现32节电芯充放电电流的同步监测，数据传输速率达100Mbps，满足实时监控需求。
（三）针对行业场景的功能优化
NGI恩智NXI-6701-4多通道直流电流测量卡针对不同行业需求进行功能定制。在微电流测量场景（如传感器暗电流检测），10mA量程下1nA的分辨率可捕捉微弱电流变化；在大电流场景（如电机启动电流测试），10A量程支持10倍过载能力（持续1秒），避免设备损坏。设备内置512KB数据缓存，可在总线中断时临时存储测量数据，恢复连接后自动续传。某光伏逆变器测试项目中，NXI-6701-4用于监测MPPT电路的输出电流，6kS/s的同步采样速率可精准捕捉最大功率点切换时的电流波动。
在新能源动力电池生产测试中，NGI恩智NXI-6701-4多通道直流电流测量卡用于监测电芯充放电电流的一致性。每张NXI-6701-4负责4节电芯的电流检测，通过NXI主机集成16张设备实现64节电芯同步测量。测试时设置1A量程，采样速率10kS/s，可精准捕捉充放电拐点的电流变化（误差≤20μA），帮助筛选电流一致性偏差超5%的不合格电芯。某电池厂应用数据显示，采用NXI-6701-4后测试效率较单通道设备提升4倍，检测准确率提升至99.8%。
（二）工业电机驱动电流监测
在电机制造与维护场景中，NXI-6701-4用于监测电机启动、运行、制动全流程的电流变化。将4路通道分别连接电机三相绕组与励磁回路，设置10A量程与25kS/s单通道采样速率，可捕捉启动瞬间的冲击电流（峰值达8A）与运行中的电流波动。通过LabVIEW上位机软件实现电流波形实时显示与异常报警，当电流超过设定阈值（如11A）时设备立即触发继电器保护。某电机厂测试显示，NXI-6701-4的10μs响应时间可提前30ms预警堵转故障，降低设备损坏风险。
（三）传感器与电子元件性能测试
在精密电子元件测试中，NGI恩智NXI-6701-4多通道直流电流测量卡用于检测传感器、二极管等器件的电流特性。测试光敏传感器时，采用10mA量程监测不同光照强度下的工作电流，1nA分辨率可识别0.1lux光照变化对应的电流差异；测试肖特基二极管时，通过100mA量程测量正向导通电流与反向漏电流，温度漂移≤5ppm/℃的特性确保高低温测试中的数据可靠性。某电子元件实验室反馈，NXI-6701-4的测量精度可满足AEC-Q101汽车电子测试标准要求。
NGI恩智NXI-6701-4多通道直流电流测量卡以分流式转换技术为核心，通过同步采集、抗干扰设计与系统集成优化，构建了多场景适配的电流测量解决方案。其±30ppm测量精度、50ns通道同步误差与2500Vrms隔离能力，满足工业与实验室对电流检测的精准性、同步性与安全性需求。从动力电池一致性测试到电机故障预警，NXI-6701-4通过4路独立通道的集成设计，降低了测试系统的复杂度与部署成本。对于需要多节点电流同步检测的用户而言，NGI恩智NXI-6701-4多通道直流电流测量卡凭借扎实的技术设计与场景适配能力，成为模块化测试系统中的核心组件，为各类电流测量任务提供可靠支撑。
核心特点：
多通道同步测量：单卡支持4通道电流同步测量，有效节省空间并提升测试效率
高精度：测量精度优于市面上主流的四位半数字万用表
可调读数速率：支持快、中、慢三档速率调节，适应不同测试需求
应用场景：
该产品适用于需要高精度多通道电流测量的领域，例如研发测试、自动化检测等场景。
NGI恩智NXI-6701-4多通道直流电流测量卡核心参数表
| 参数类别 | 具体指标 | 技术意义 |
| 测量通道数 | 4路独立隔离通道 | 支持多负载电流同步并行检测 |
| 直流电流量程 | ±10mA/±100mA/±1A/±10A（四档可调） | 适配微电流至大电流场景需求 |
| 测量精度 | ±30ppm（典型值，1A量程） | 保障微小电流波动的精准捕捉 |
| 分辨率 | 1nA（10mA量程） | 提升弱电流信号的细节识别能力 |
| 响应时间 | ≤10μs（全量程） | 满足动态电流信号的实时检测 |
| 通道隔离电压 | 2500Vrms（通道间/对地） | 避免共模干扰与设备安全风险 |
| 采样速率 | 单通道25kS/s，四通道同步6kS/s | 适配静态与动态电流测量场景 |
| 温度漂移 | ≤5ppm/℃ | 降低环境温度对测量精度的影响 |
| 数据接口 | 标准NXI总线（兼容USB-TMC） | 实现与测试系统的高速数据交互 |
| 工作温湿度 | -15℃~65℃，10%~90%RH（无凝露） | 适配复杂工业现场与实验室环境 |
NGI恩智NXI-6701-4多通道直流电流测量卡测试原理深度拆解
NGI恩智NXI-6701-4多通道直流电流测量卡基于“分流转换-信号调理-同步采集-数据校准”的核心逻辑，通过硬件精密设计与算法优化实现多通道电流的精准检测，具体流程分为四个关键模块：（一）分流式电流信号转换模块
电流信号的精准转换是NXI-6701-4的技术核心，采用高精度分流器作为一次侧转换元件。NGI恩智NXI-6701-4多通道直流电流测量卡针对不同量程配置专用分流器：10mA量程采用0.1Ω精密合金电阻（精度±0.01%），10A量程采用0.001Ω无感分流器，根据欧姆定律U=IR将电流信号转换为mV级电压信号。分流器采用低温漂封装工艺，在-15℃~65℃范围内阻值变化率≤2ppm/℃，确保转换环节的稳定性。每路通道独立配置分流器切换电路，由FPGA控制继电器实现量程自动适配，切换响应时间≤5μs，避免量程切换时的信号中断。
NGI恩智NXI-6701-4 多通道直流电流测量卡
转换后的mV级电压信号进入调理单元，NGI恩智NXI-6701-4多通道直流电流测量卡采用“低噪声放大+多级滤波”组合方案。信号首先经过仪表放大器（等效输入噪声≤2nV/√Hz），将微弱电压信号放大至2V~5V的ADC最佳输入区间，放大增益可通过软件编程调节（100~1000倍可调）。随后通过二阶有源低通滤波器，截止频率在10Hz~20kHz范围内程控可调，有效滤除工业现场的50Hz工频干扰与高频噪声。调理电路采用全差分设计，共模抑制比（CMRR）达130dB以上，进一步提升信号抗干扰能力。
（三）多通道同步采集模块
同步性设计是NGI恩智NXI-6701-4多通道直流电流测量卡的核心优势，采用NXI背板触发与本地时钟同步双重机制。NXI-6701-4内置高精度晶振（频率稳定度≤1ppm），为4路通道提供统一采样时钟，通道间同步误差≤50ns。在多卡级联场景中，通过NXI触发总线实现最多16张NXI-6701-4的同步采集，总通道数扩展至64路。采集单元搭载24位Σ-Δ型ADC芯片，量化误差≤1LSB，配合过采样技术将有效分辨率提升至26位，确保微弱电流信号的精准量化。
（四）数据校准与补偿模块
NGI恩智NXI-6701-4多通道直流电流测量卡内置闭环校准系统，通过高精度基准电流源（误差≤1ppm）实现实时校准。校准过程中，基准电流注入各通道分流器，对比理论电压值与实际测量值，生成非线性补偿系数存储于EEPROM。设备支持三种校准模式：手动校准（通过SCPI指令触发）、周期校准（1~24小时可设）、温度触发校准（温差超5℃自动启动）。数据处理单元采用ARMCortex-M7内核，对采集数据进行温漂补偿、非线性修正与噪声抑制算法处理，最终生成精准电流测量值。
NGI恩智NXI-6701-4多通道直流电流测量卡核心技术特性解析
（一）全量程抗干扰设计与实践NGI恩智NXI-6701-4多通道直流电流测量卡从硬件到软件构建全方位抗干扰体系。硬件层面，通道间采用光电隔离与浮地设计，2500Vrms的隔离电压可阻断接地环路干扰；电源模块采用EMC滤波电路，通过EN55022ClassB电磁兼容认证。软件层面，采用数字滤波与信号重构算法，对采集数据进行滑动平均与尖峰抑制处理。在某电机驱动测试现场，NXI-6701-4在变频器工作环境下（电磁干扰强度10V/m），1A量程下测量波动≤8μA，较无抗扰设计的设备提升干扰抑制能力80%。
（二）灵活的系统集成适配能力
NXI-6701-4深度适配NXI模块化测试平台，可与电源模块、负载模块等集成于3UNXI机箱，单机箱最多容纳10张测量卡实现40通道并行测试。NGI恩智NXI-6701-4多通道直流电流测量卡支持IVI-COM驱动，兼容LabVIEW、MATLAB、Python等主流测试软件，提供完整的SCPI指令集，可通过“:MEAS:CURR:DC?CH1”等指令实现单通道测量，通过“:SYNC:TRIG:EXT”指令配置外部触发。在某动力电池测试系统中，8张NXI-6701-4通过NXI总线与上位机联动，实现32节电芯充放电电流的同步监测，数据传输速率达100Mbps，满足实时监控需求。
（三）针对行业场景的功能优化
NGI恩智NXI-6701-4多通道直流电流测量卡针对不同行业需求进行功能定制。在微电流测量场景（如传感器暗电流检测），10mA量程下1nA的分辨率可捕捉微弱电流变化；在大电流场景（如电机启动电流测试），10A量程支持10倍过载能力（持续1秒），避免设备损坏。设备内置512KB数据缓存，可在总线中断时临时存储测量数据，恢复连接后自动续传。某光伏逆变器测试项目中，NXI-6701-4用于监测MPPT电路的输出电流，6kS/s的同步采样速率可精准捕捉最大功率点切换时的电流波动。
NGI恩智NXI-6701-4多通道直流电流测量卡典型应用场景分析
（一）动力电池充放电循环测试在新能源动力电池生产测试中，NGI恩智NXI-6701-4多通道直流电流测量卡用于监测电芯充放电电流的一致性。每张NXI-6701-4负责4节电芯的电流检测，通过NXI主机集成16张设备实现64节电芯同步测量。测试时设置1A量程，采样速率10kS/s，可精准捕捉充放电拐点的电流变化（误差≤20μA），帮助筛选电流一致性偏差超5%的不合格电芯。某电池厂应用数据显示，采用NXI-6701-4后测试效率较单通道设备提升4倍，检测准确率提升至99.8%。
（二）工业电机驱动电流监测
在电机制造与维护场景中，NXI-6701-4用于监测电机启动、运行、制动全流程的电流变化。将4路通道分别连接电机三相绕组与励磁回路，设置10A量程与25kS/s单通道采样速率，可捕捉启动瞬间的冲击电流（峰值达8A）与运行中的电流波动。通过LabVIEW上位机软件实现电流波形实时显示与异常报警，当电流超过设定阈值（如11A）时设备立即触发继电器保护。某电机厂测试显示，NXI-6701-4的10μs响应时间可提前30ms预警堵转故障，降低设备损坏风险。
（三）传感器与电子元件性能测试
在精密电子元件测试中，NGI恩智NXI-6701-4多通道直流电流测量卡用于检测传感器、二极管等器件的电流特性。测试光敏传感器时，采用10mA量程监测不同光照强度下的工作电流，1nA分辨率可识别0.1lux光照变化对应的电流差异；测试肖特基二极管时，通过100mA量程测量正向导通电流与反向漏电流，温度漂移≤5ppm/℃的特性确保高低温测试中的数据可靠性。某电子元件实验室反馈，NXI-6701-4的测量精度可满足AEC-Q101汽车电子测试标准要求。
NGI恩智NXI-6701-4多通道直流电流测量卡以分流式转换技术为核心，通过同步采集、抗干扰设计与系统集成优化，构建了多场景适配的电流测量解决方案。其±30ppm测量精度、50ns通道同步误差与2500Vrms隔离能力，满足工业与实验室对电流检测的精准性、同步性与安全性需求。从动力电池一致性测试到电机故障预警，NXI-6701-4通过4路独立通道的集成设计，降低了测试系统的复杂度与部署成本。对于需要多节点电流同步检测的用户而言，NGI恩智NXI-6701-4多通道直流电流测量卡凭借扎实的技术设计与场景适配能力，成为模块化测试系统中的核心组件，为各类电流测量任务提供可靠支撑。
