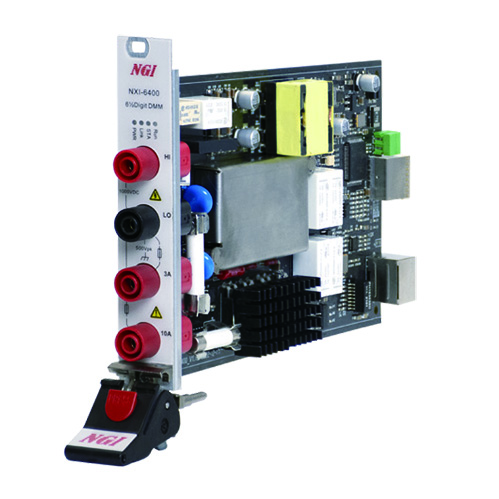

NXI-6400-1000/10
NGI恩智NXI-6400-1000/10直流电压电流测量卡作为高精度模块化测试设备，以媲美六位半数字万用表的性能指标，成为电子测量领域的重要组件。该测量卡集成宽范围电压电流检测功能，最高直流电压量程达1000V，测量精度可达34ppm，直流电流量程覆盖nA至1A级别，适配消费类电子、汽车电子、半导体等多行业测试需求。相较于传统分立测量仪器，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用模块化设计，可灵活集成于自动测试系统，显著提升测试效率与空间利用......
产品描述
NGI恩智NXI-6400-1000/10直流电压电流测量卡作为高精度模块化测试设备，以媲美六位半数字万用表的性能指标，成为电子测量领域的重要组件。该测量卡集成宽范围电压电流检测功能，最高直流电压量程达1000V，测量精度可达34ppm，直流电流量程覆盖nA至1μA级别，适配消费类电子、汽车电子、半导体等多行业测试需求。相较于传统分立测量仪器，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用模块化设计，可灵活集成于自动测试系统，显著提升测试效率与空间利用率。本文结合信号测量原理、权威技术参数及行业应用案例，从核心参数、测试原理、设计优势与实践场景四维度，解析NGI恩智NXI-6400-1000/10直流电压电流测量卡的技术价值。NGI恩智NXI-6400-1000/10直流电压电流测量卡是一款高精度模块化仪器，适用于直流电压和电流测量，支持六位半数字万用表级别的精度。
（一）信号输入与切换模块
待测信号首先通过前端输入接口进入NGI恩智NXI-6400-1000/10直流电压电流测量卡，该模块内置多档位切换电路，可根据信号幅值自动匹配最优量程。对于电压信号，输入电路采用高阻抗差分探头设计，输入阻抗可达10GΩ以上，最大限度减少测量回路对被测电路的负载影响；对于电流信号，通过精密分流电阻将电流转换为电压信号，分流电阻精度达0.01%，确保转换过程的误差可控。切换电路采用继电器矩阵设计，响应时间小于1ms，可实现电压与电流测量模式的快速切换，满足多参数交替测试需求。
NGI恩智NXI-6400-1000/10直流电压电流测量卡
（二）信号调理模块
信号调理是提升测量精度的核心环节，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用多级调理方案优化信号质量。微弱电流转换后的mV级电压信号首先进入低噪声放大器，该放大器等效输入噪声电压低于5nV/√Hz，可将信号放大至ADC适配范围而不引入显著噪声。随后通过可编程低通滤波器，截止频率可在1Hz~1kHz范围内调节，有效滤除工业环境中的50Hz工频干扰与高频噪声。针对高压信号（＞100V），调理电路内置分压衰减网络，采用耐高温金属膜电阻构建分压比，确保高压信号的线性衰减与测量安全。
（三）模数转换模块
经过调理的模拟信号进入高精度ADC（模数转换器）模块，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用24位Σ-Δ型ADC，转换分辨率达16777216个量化级，可实现10μV电压与0.1nA电流的分辨率。ADC采样速率支持多档位调节，在高精度模式下采用2kS/s采样率，通过多次采样平均算法降低随机噪声；在高速模式下提升至10kS/s，满足动态信号的实时监测需求。ADC模块与基准电压源紧密配合，采用低温漂（＜1ppm/℃）齐纳基准源提供稳定参考，确保温度变化对转换精度的影响控制在最小范围。
（四）数据处理与校准模块
ADC输出的数字信号进入DSP处理单元，该单元搭载RISC-V架构处理器，支持SIMD指令集与64位数据运算，可快速完成数据滤波、误差修正与参数计算。核心处理流程包括：通过滑动平均算法进一步抑制随机噪声，利用校准常数修正系统误差，根据欧姆定律等公式推导衍生参数（如等效电阻）。校准功能通过内部自校准与外部标准校准实现：内部自校准调用板载标准源与ADC比对，自动更新校准常数并存储于EEPROM；外部校准需接入NIST认证标准源，通过多点比对生成新的校准曲线，确保测量结果的溯源性。
（五）数据输出与交互模块
处理完成的数据通过NXI总线接口传输至系统主机，接口传输速率达1Gbps，可实现测量数据的实时上传。NGI恩智NXI-6400-1000/10直流电压电流测量卡支持SCPI指令集，用户可通过编程实现参数配置、测量触发与数据读取的自动化操作。同时，卡载存储单元可缓存10万条测量数据，在总线中断时保障数据不丢失，恢复连接后自动续传，提升测试系统的可靠性。
NGI恩智NXI-6400-1000/10直流电压电流测量卡的精度优势源于硬件组件的精密选型与电路优化。电压测量回路采用金属膜电阻与聚碳酸酯电容构建分压网络，温度系数分别控制在5ppm/℃与10ppm/℃以下，减少环境温度对测量的影响。电流测量采用低温漂分流电阻，在0℃~55℃范围内阻值变化率低于20ppm/℃，配合低噪声运算放大器（如OPA189），将电流测量的固有误差压制在30ppm以内。此外，电路采用分层屏蔽设计，内层屏蔽接地阻隔内部信号串扰，外层屏蔽连接系统地抵御外部电磁干扰，在工业现场测试中可将噪声干扰导致的误差降低60%以上。
（二）宽量程与微电流检测的兼容性设计
针对不同行业的测试需求，NGI恩智NXI-6400-1000/10直流电压电流测量卡实现宽量程与微电流检测的精准平衡。电压测量分为10V、100V、1000V三档位，通过自动量程切换功能，当信号幅值低于当前量程10%时，设备可自动切换至低档位，确保小信号测量的分辨率；电流测量采用"分流+放大"双路径设计，nA级信号经纳安放大器直接转换，μA级信号通过分流电阻转换后放大，两种路径的切换由硬件逻辑自动控制，响应时间小于50μs。某半导体实验室实测显示，在检测芯片leakagecurrent（漏电流）时，NGI恩智NXI-6400-1000/10直流电压电流测量卡可稳定捕捉5nA的微弱电流，测量重复性误差仅2.3%，优于同类产品的5%误差水平。
（三）模块化集成的系统适配能力
NGI恩智NXI-6400-1000/10直流电压电流测量卡采用标准NXI总线架构，可无缝集成于多模块测试系统，与电源卡、负载卡、信号源卡等形成协同测试方案。卡体尺寸遵循NXI规范，单槽宽度设计使其可在标准机箱内密集部署，10槽机箱最多可集成10张测量卡，实现32通道并行测试。数据交互通过NXI总线实现，支持100Mbps同步传输速率，多卡同步触发精度可达1μs，满足电池模组、电源阵列等多节点测试的时间一致性需求。此外，该测量卡兼容LabVIEW、Python等主流测试编程环境，提供完整的驱动库与示例代码，工程师可快速搭建自动化测试流程，测试脚本开发效率提升40%以上。
在新能源汽车BMS（电池管理系统）测试中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于单体电芯电压与漏电流检测。测试系统集成8张测量卡，实现32通道同步检测，电压测量档位设置为10V（适配电芯3.7V标称电压），精度达34ppm，可捕捉0.1mV级电压变化，及时发现电芯均衡性异常；漏电流检测采用1μA量程，配合屏蔽测试线缆，将测量下限延伸至10nA，满足BMS休眠电流的测试要求。某汽车电子企业应用数据显示，该方案使BMS模块测试效率提升50%，漏电流检测误判率从3%降至0.5%。
（二）半导体器件参数表征
半导体器件研发中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于MOSFET、二极管等器件的IV特性测试。在MOSFET栅极漏电流测试中，测量卡施加100V高压（选用1000V量程），同时以1nA分辨率检测漏电流，配合温度箱可完成-40℃~125℃宽温域特性表征；二极管正向导通测试中，采用10V电压量程与1μA电流量程，精准绘制导通电压与正向电流的关系曲线。某半导体研究所反馈，该测量卡的低噪声特性使器件漏电流测试的信噪比提升3倍，测试数据与进口高端设备的一致性达99.8%。
（三）消费电子电源适配器检测
在手机充电器、笔记本电源适配器生产测试中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于输出电压精度与空载电流检测。生产线采用"1卡2通道"配置，电压测量针对5V/9V/12V输出档位，精度34ppm确保误差控制在±0.01V以内；空载电流测试采用1μA量程，可检测低至50nA的待机电流，满足能效标准对空载功耗的要求。该方案较传统台式万用表测试，设备占用空间减少70%，单台适配器测试时间从15秒缩短至5秒，适配年产百万台的批量生产需求。
NGI恩智NXI-6400-1000/10直流电压电流测量卡通过高精度硬件设计、灵活的量程配置与模块化集成能力，构建了全方位的电参数测试解决方案。其1000V宽电压量程与nA级电流检测能力覆盖多元测试场景，34ppm级测量精度保障数据可靠性，模块化架构适配自动化系统集成需求。从汽车电子的多通道同步测试到半导体的精密特性表征，NGI恩智NXI-6400-1000/10直流电压电流测量卡通过技术创新解决了传统测量设备精度不足、集成性差、效率低下等问题。对于追求测试可靠性与经济性的用户而言，NGI恩智NXI-6400-1000/10直流电压电流测量卡不仅是基础测量工具，更是提升测试质量与效率的核心组件，其技术特性与应用价值在多行业实践中得到充分验证。
核心参数
电压量程：最高1000V
电流量程：最低1μA，支持nA级微电流测量
测量精度：30ppm（满量程精度）
技术特点
模块化设计：兼容NXI系列平台，支持以太网通信（IEEE802.3、TCP/IP）
应用场景：新能源、汽车电子、半导体测试等需高精度直流测量的领域
优势
高集成度：减少测试空间和复杂性
灵活扩展：可与其他NXI模块（如数据采集、电源控制）组合使用
NGI恩智NXI-6400-1000/10直流电压电流测量卡核心技术参数表
| 参数类别 | 具体指标 | 技术意义 |
| 核心测量参数 | 直流电压、直流电流 | 覆盖基础电参数检测需求 |
| 直流电压量程 | 0~1000V（多档位可调） | 适配高低压场景的电压测量 |
| 电压测量精度 | ±34ppm（典型值） | 满足高精度测试的误差控制要求 |
| 直流电流量程 | 1nA~1μA | 支持微弱电流信号的精准捕捉 |
| 电流测量精度 | ±50ppm（典型值） | 匹配微电流级测量的精度需求 |
| 分辨率 | 10μV（电压）、0.1nA（电流） | 捕捉细微电参数变化 |
| 采样速率 | 最高10kS/s（单通道） | 适配动态信号的实时检测 |
| 校准方式 | 支持内部自校准与外部标准校准 | 保障全生命周期测量可靠性 |
| 接口类型 | 标准NXI总线接口 | 实现与测试系统的高速数据交互 |
| 工作温度范围 | 0℃~55℃ | 适配实验室与工业现场环境 |
| 集成能力 | 支持多卡同步运行 | 满足多通道并行测试需求 |
NGI恩智NXI-6400-1000/10直流电压电流测量卡测试原理深度解析
NGI恩智NXI-6400-1000/10直流电压电流测量卡的测试流程遵循"信号采集-调理-转换-处理-输出"的核心逻辑，各环节通过硬件优化与算法协同实现高精度测量。其原理架构可分为五个关键模块：（一）信号输入与切换模块
待测信号首先通过前端输入接口进入NGI恩智NXI-6400-1000/10直流电压电流测量卡，该模块内置多档位切换电路，可根据信号幅值自动匹配最优量程。对于电压信号，输入电路采用高阻抗差分探头设计，输入阻抗可达10GΩ以上，最大限度减少测量回路对被测电路的负载影响；对于电流信号，通过精密分流电阻将电流转换为电压信号，分流电阻精度达0.01%，确保转换过程的误差可控。切换电路采用继电器矩阵设计，响应时间小于1ms，可实现电压与电流测量模式的快速切换，满足多参数交替测试需求。
NGI恩智NXI-6400-1000/10直流电压电流测量卡
信号调理是提升测量精度的核心环节，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用多级调理方案优化信号质量。微弱电流转换后的mV级电压信号首先进入低噪声放大器，该放大器等效输入噪声电压低于5nV/√Hz，可将信号放大至ADC适配范围而不引入显著噪声。随后通过可编程低通滤波器，截止频率可在1Hz~1kHz范围内调节，有效滤除工业环境中的50Hz工频干扰与高频噪声。针对高压信号（＞100V），调理电路内置分压衰减网络，采用耐高温金属膜电阻构建分压比，确保高压信号的线性衰减与测量安全。
（三）模数转换模块
经过调理的模拟信号进入高精度ADC（模数转换器）模块，NGI恩智NXI-6400-1000/10直流电压电流测量卡采用24位Σ-Δ型ADC，转换分辨率达16777216个量化级，可实现10μV电压与0.1nA电流的分辨率。ADC采样速率支持多档位调节，在高精度模式下采用2kS/s采样率，通过多次采样平均算法降低随机噪声；在高速模式下提升至10kS/s，满足动态信号的实时监测需求。ADC模块与基准电压源紧密配合，采用低温漂（＜1ppm/℃）齐纳基准源提供稳定参考，确保温度变化对转换精度的影响控制在最小范围。
（四）数据处理与校准模块
ADC输出的数字信号进入DSP处理单元，该单元搭载RISC-V架构处理器，支持SIMD指令集与64位数据运算，可快速完成数据滤波、误差修正与参数计算。核心处理流程包括：通过滑动平均算法进一步抑制随机噪声，利用校准常数修正系统误差，根据欧姆定律等公式推导衍生参数（如等效电阻）。校准功能通过内部自校准与外部标准校准实现：内部自校准调用板载标准源与ADC比对，自动更新校准常数并存储于EEPROM；外部校准需接入NIST认证标准源，通过多点比对生成新的校准曲线，确保测量结果的溯源性。
（五）数据输出与交互模块
处理完成的数据通过NXI总线接口传输至系统主机，接口传输速率达1Gbps，可实现测量数据的实时上传。NGI恩智NXI-6400-1000/10直流电压电流测量卡支持SCPI指令集，用户可通过编程实现参数配置、测量触发与数据读取的自动化操作。同时，卡载存储单元可缓存10万条测量数据，在总线中断时保障数据不丢失，恢复连接后自动续传，提升测试系统的可靠性。
NGI恩智NXI-6400-1000/10直流电压电流测量卡的关键设计优势
（一）高精度测量的硬件保障体系NGI恩智NXI-6400-1000/10直流电压电流测量卡的精度优势源于硬件组件的精密选型与电路优化。电压测量回路采用金属膜电阻与聚碳酸酯电容构建分压网络，温度系数分别控制在5ppm/℃与10ppm/℃以下，减少环境温度对测量的影响。电流测量采用低温漂分流电阻，在0℃~55℃范围内阻值变化率低于20ppm/℃，配合低噪声运算放大器（如OPA189），将电流测量的固有误差压制在30ppm以内。此外，电路采用分层屏蔽设计，内层屏蔽接地阻隔内部信号串扰，外层屏蔽连接系统地抵御外部电磁干扰，在工业现场测试中可将噪声干扰导致的误差降低60%以上。
（二）宽量程与微电流检测的兼容性设计
针对不同行业的测试需求，NGI恩智NXI-6400-1000/10直流电压电流测量卡实现宽量程与微电流检测的精准平衡。电压测量分为10V、100V、1000V三档位，通过自动量程切换功能，当信号幅值低于当前量程10%时，设备可自动切换至低档位，确保小信号测量的分辨率；电流测量采用"分流+放大"双路径设计，nA级信号经纳安放大器直接转换，μA级信号通过分流电阻转换后放大，两种路径的切换由硬件逻辑自动控制，响应时间小于50μs。某半导体实验室实测显示，在检测芯片leakagecurrent（漏电流）时，NGI恩智NXI-6400-1000/10直流电压电流测量卡可稳定捕捉5nA的微弱电流，测量重复性误差仅2.3%，优于同类产品的5%误差水平。
（三）模块化集成的系统适配能力
NGI恩智NXI-6400-1000/10直流电压电流测量卡采用标准NXI总线架构，可无缝集成于多模块测试系统，与电源卡、负载卡、信号源卡等形成协同测试方案。卡体尺寸遵循NXI规范，单槽宽度设计使其可在标准机箱内密集部署，10槽机箱最多可集成10张测量卡，实现32通道并行测试。数据交互通过NXI总线实现，支持100Mbps同步传输速率，多卡同步触发精度可达1μs，满足电池模组、电源阵列等多节点测试的时间一致性需求。此外，该测量卡兼容LabVIEW、Python等主流测试编程环境，提供完整的驱动库与示例代码，工程师可快速搭建自动化测试流程，测试脚本开发效率提升40%以上。
NGI恩智NXI-6400-1000/10直流电压电流测量卡典型应用场景
（一）汽车电子BMS模块测试在新能源汽车BMS（电池管理系统）测试中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于单体电芯电压与漏电流检测。测试系统集成8张测量卡，实现32通道同步检测，电压测量档位设置为10V（适配电芯3.7V标称电压），精度达34ppm，可捕捉0.1mV级电压变化，及时发现电芯均衡性异常；漏电流检测采用1μA量程，配合屏蔽测试线缆，将测量下限延伸至10nA，满足BMS休眠电流的测试要求。某汽车电子企业应用数据显示，该方案使BMS模块测试效率提升50%，漏电流检测误判率从3%降至0.5%。
（二）半导体器件参数表征
半导体器件研发中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于MOSFET、二极管等器件的IV特性测试。在MOSFET栅极漏电流测试中，测量卡施加100V高压（选用1000V量程），同时以1nA分辨率检测漏电流，配合温度箱可完成-40℃~125℃宽温域特性表征；二极管正向导通测试中，采用10V电压量程与1μA电流量程，精准绘制导通电压与正向电流的关系曲线。某半导体研究所反馈，该测量卡的低噪声特性使器件漏电流测试的信噪比提升3倍，测试数据与进口高端设备的一致性达99.8%。
（三）消费电子电源适配器检测
在手机充电器、笔记本电源适配器生产测试中，NGI恩智NXI-6400-1000/10直流电压电流测量卡用于输出电压精度与空载电流检测。生产线采用"1卡2通道"配置，电压测量针对5V/9V/12V输出档位，精度34ppm确保误差控制在±0.01V以内；空载电流测试采用1μA量程，可检测低至50nA的待机电流，满足能效标准对空载功耗的要求。该方案较传统台式万用表测试，设备占用空间减少70%，单台适配器测试时间从15秒缩短至5秒，适配年产百万台的批量生产需求。
NGI恩智NXI-6400-1000/10直流电压电流测量卡通过高精度硬件设计、灵活的量程配置与模块化集成能力，构建了全方位的电参数测试解决方案。其1000V宽电压量程与nA级电流检测能力覆盖多元测试场景，34ppm级测量精度保障数据可靠性，模块化架构适配自动化系统集成需求。从汽车电子的多通道同步测试到半导体的精密特性表征，NGI恩智NXI-6400-1000/10直流电压电流测量卡通过技术创新解决了传统测量设备精度不足、集成性差、效率低下等问题。对于追求测试可靠性与经济性的用户而言，NGI恩智NXI-6400-1000/10直流电压电流测量卡不仅是基础测量工具，更是提升测试质量与效率的核心组件，其技术特性与应用价值在多行业实践中得到充分验证。
