ZX8590 25MHz高频精密阻抗分析仪

ZX8590 25MHz高频精密阻抗分析仪。 ZXP致新精密 品牌是从事电子测量仪器研发、生产和销售的高新技术企业。致力于为相关行业解决他们在生产制造过程中对于提升产品品质的检测问题,并帮助其实现自动化检测,以及提高生产效率,进行数据统计及品质分析,成就客户同时成就自己。目前深圳 银飞 电子的主要业务涵盖包括阻抗测试仪,LCR 数字电桥 , 变压器综合测试仪 ,安规 耐压测试仪 ,铁芯测试仪、层间短路测试仪、电容器漏电流绝缘电阻测试仪、......

产品描述

ZX8590 25MHz高频精密阻抗分析仪。ZXP致新精密品牌是从事电子测量仪器研发、生产和销售的高新技术企业。致力于为相关行业解决他们在生产制造过程中对于提升产品品质的检测问题,并帮助其实现自动化检测,以及提高生产效率,进行数据统计及品质分析,成就客户同时成就自己。目前深圳银飞电子的主要业务涵盖包括阻抗测试仪,LCR数字电桥变压器综合测试仪,安规耐压测试仪,铁芯测试仪、层间短路测试仪、电容器漏电流绝缘电阻测试仪、微欧表、电池测试等等。我们致力于为客户提供更精密、更高效、更易用的测试解决方案,帮助客户及相关行业提高生产效率和产品质量、降低能源消耗和二氧化碳排放,创造良好的社会、经济和环境效益。

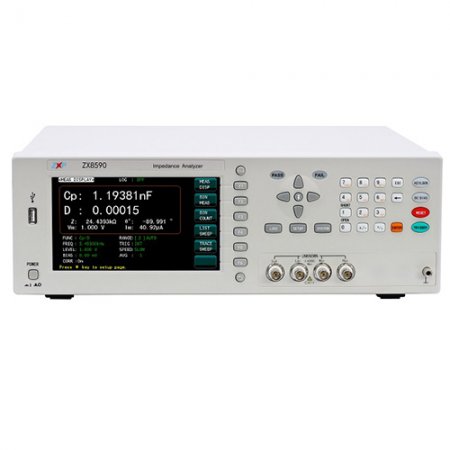

ZX8590-25M高频精密阻抗分析仪

ZX8590系列高频精密阻抗分析仪:使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~25MHz,很小分辨率1mHz,基本测量精度可达0.05%。
ZX8590同时具有阻抗分析仪的绘图功能和LCR表测量功能,其高精度、宽频率范围可以满足元件与材料大部分低压参数的测量要求,可广泛应用于诸如电感器、电容器、电阻器、传声器、谐振器、液晶显示器、变容二极管、变压器等进行阻抗性能的研究分析及生产线QC检验。

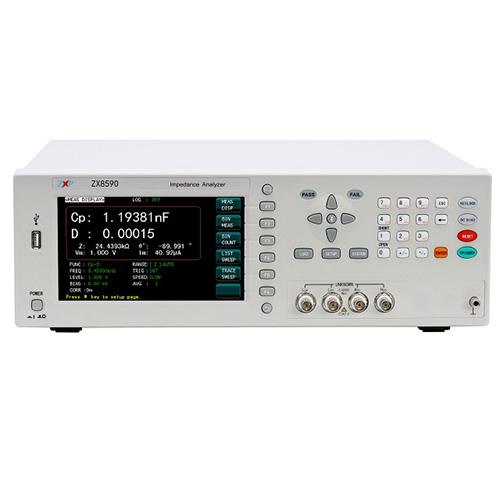

ZX8590-25M

ZX8590高频精密阻抗分析仪优点

●自动平衡技术电桥,高频阻抗测量准确度高
●4端对开尔文测试端,宽阻抗测量范围准确度高
●提供内部直流偏压-5V~+5V
●可选配内部±40V偏置电压源
●简体中文、英文操作语言
●分档测量、列表扫描、绘图扫描、开路、短路、负载校正等等功能
●配备电导率σ·介电常数ε的运算功能
●进行测试数据、测试条件保存(U盘或内部)
●绘图扫描图像直接拷屏到U盘功能
●加强的测试端保护功能
●USB、GPIB、RS232、LAN等上位机连接接口

阻抗分析仪+数字电桥LCR表自动平衡电桥技术

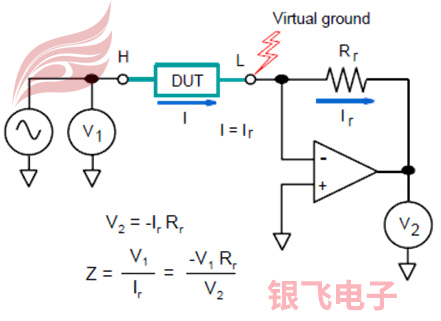

以往低端简化的运放阻抗测量电路如下图:
自动平衡电桥技术
以上电路在实际运作时,随着频率的升高,虚地点会越来越不理想,导致流过被测件DUT的电流信号不能全部进入IV转换标准电阻Rr,所以会造成测量误差越来越大。
而ZX8590高频精密阻抗分析仪使用的自动平衡电桥测试原理,把上图简易的测量运放改进成:Lpot检零电路,0度90度数字检相及调制解调电路,Lcur高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。下面2图是简易运放阻抗测量电路以及自动平衡电桥阻抗测量电路Lcur(虚地点)的波形实测对比:

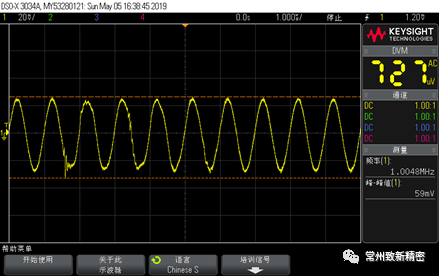

使用简易运放阻抗测量电路1MHz测量6.8nF Lcur(虚地点)实测波形如下:
简易运放阻抗测量电路1MHz测量6.8nF Lcur(虚地点)实测波形

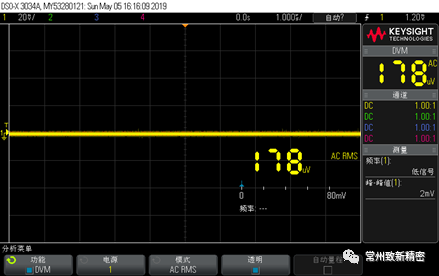

使用自动平衡电桥阻抗测量电路1MHz测量6.8nF Lcur(虚地点)实测波形如下:
自动平衡电桥阻抗测量电路1MHz测量6.8nF Lcur(虚地点)实测波形
以上可见,使用简易运放阻抗测量电路虚地端电压峰峰值高达59mV,而使用自动平衡电桥原理的虚地端电压峰峰值仅为2mV,所以:使用自动平衡电桥的虚地性能远远好于使用一个简易运放做测量的电路。

ZX8590 25MHz高频精密阻抗分析仪主要测量页面

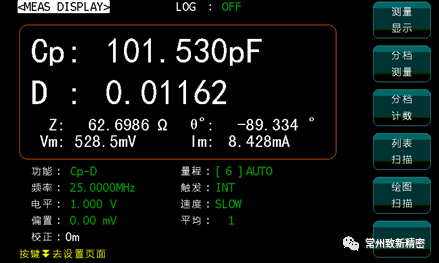

25MHz高频精密阻抗分析仪测量 25MHz高频精密阻抗分析仪测试

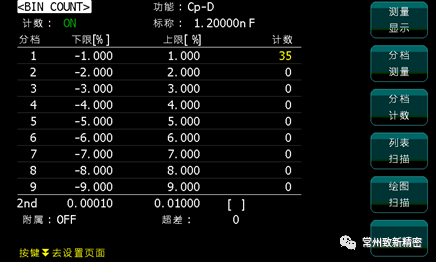

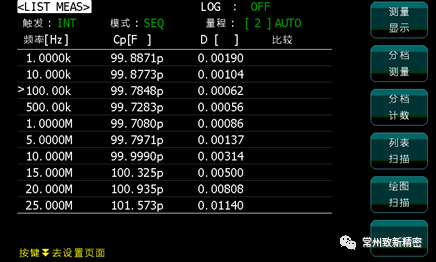

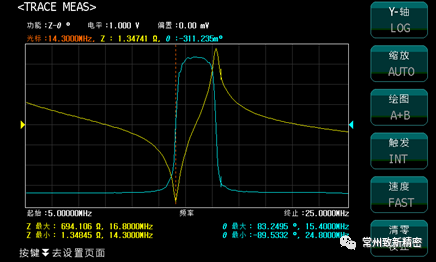

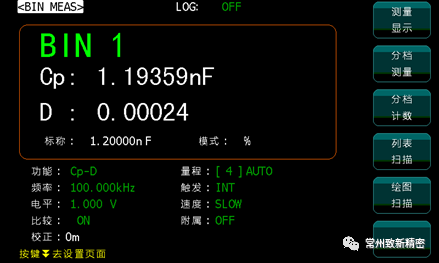

25MHz高频精密阻抗分析仪测试界面 25MHz高频精密阻抗分析仪屏幕显示 25MHz阻抗分析仪测试

高频精密阻抗分析仪加强的测试端保护功能

一般高频的阻抗分析仪为了保证其测试端电平的幅度一致性,其测试端非常容易被静电或被测件残留电荷冲坏,而这些进口仪器是非常昂贵的。为了防止将被充电电容错误的连接到测量端口,ZX8590优化和强化从电容的放电电压中保护内部电路的残留电荷保护功能。

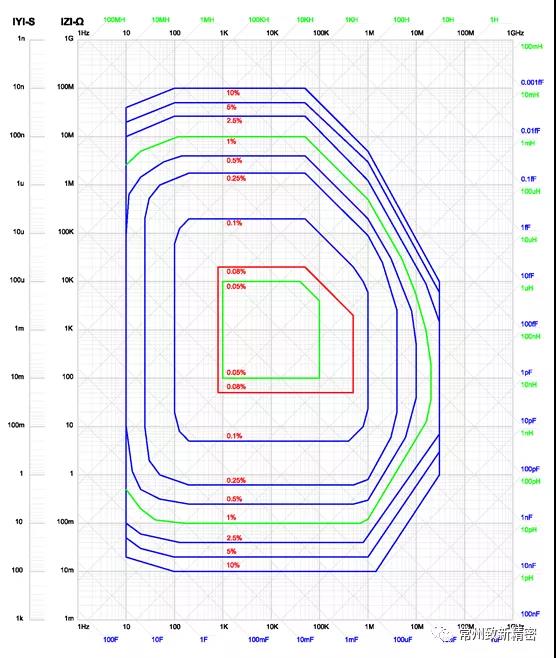

基本测量精度
25MHz高频精密阻抗分析仪基本测试精度

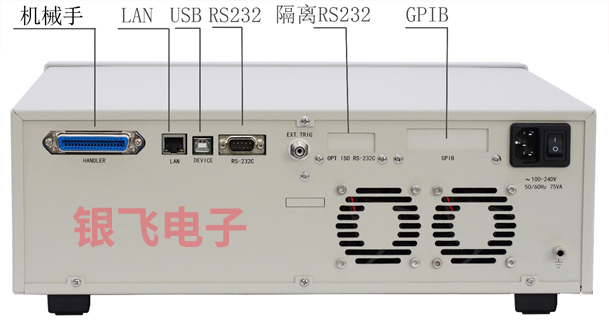

ZX8590配备多种接口

ZX8590配备多种接口

与国际业界标准测试效果对比:

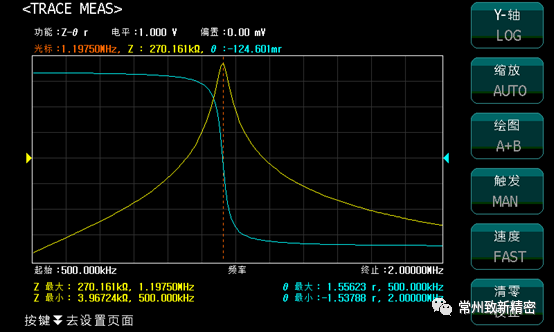

ZX8590测量变压器自谐振频率SRF:1.19750MHz如下图:
ZX8590测量变压器自谐振频率SRF:1.19750MHz

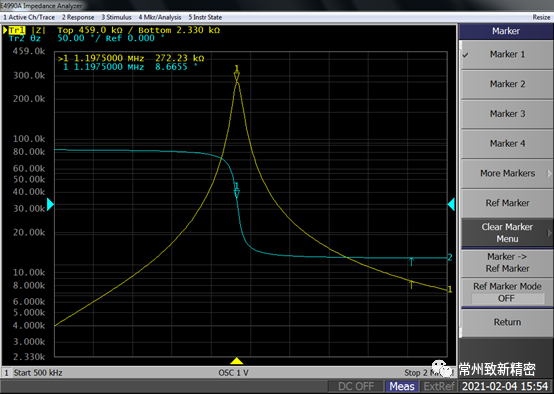

*4990A测量变压器自谐振频率SRF:1.19750MHz如下图:
4990A测量变压器自谐振频率SRF

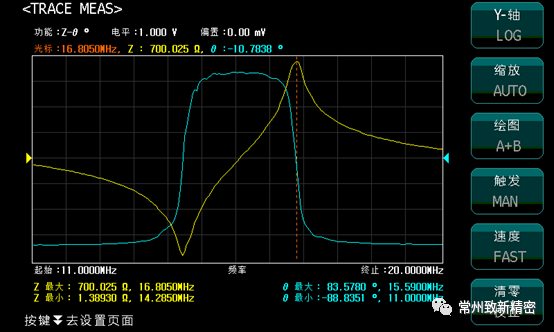

ZX8590测量压电陶瓷晶片反谐振频率:16.8050MHz如下图:
ZX8590测量压电陶瓷晶片反谐振频率:16.8050MHz

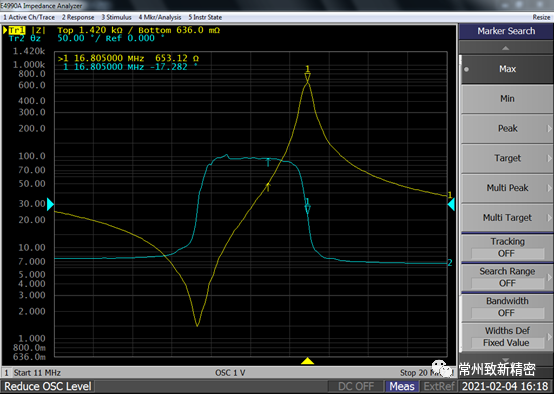

*4990A测量压电陶瓷晶片反谐振频率:16.8050MHz如下图:

ZX8590-25M规格参数

测量参数:C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、σ、ε
测量电平:0.005-5Vrms(<=1MHz);0.005-1Vrms(>1MHz)
基本准确度:0.05%, 具体见公司相关企业标准
测量速度:快速:100次/秒、中速20次/ 秒、慢速6次/秒

高频精密阻抗分析仪显示范围

|Z|,R,X:0.01 mΩ~99.9999MΩ
|Y|,G, B:0.00001μS~99.9999S
C:0.00001pF~9.99999F
D:0.00001~9.99999
L:0.00001μH~99999.9H
Q:0.01~99999.9
θ(RAD):-3.14159~3.14159
θ(DEG):-179.999 °~179.999°
Δ%:-999.999%~999.999%
内部直流偏置电压:-5V~+5V
内部偏置选件:可选配±100mA、±40V偏置电压源
量程方式:自动、保持
触发方式:内部、手动、自动、外部、总线
校准功能:开路/短路、扫频清零、点频清零
等效电路:串联、并联
比较器:十档分选,BIN0~BIN9、NG、AUX、PASS、HI、LOW(PASS/FAILLED显示)
接口:RS232C、UsbHost、USB Device、Handler、GPIB(选件)
温度湿度:0℃~40℃,相对湿度≤75%
电源要求:100~120 Vac或198~242 Vac;46~64 Hz,功率大于75 VA
体积(WxHxD):400mmx132mmx410mm
重量(净重):8.5Kg
