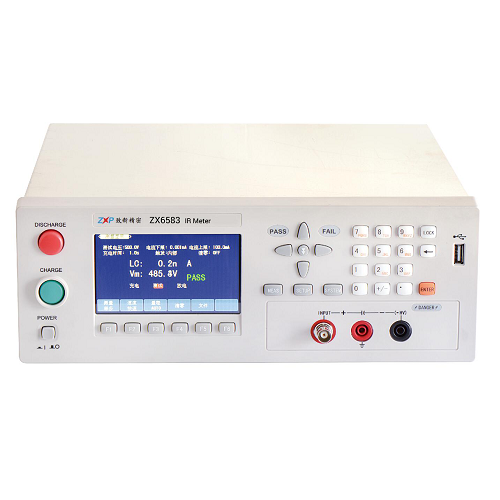

CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪 。使用ZX6583F可以测试，其功能特点是电压输出范围广，量程可达1V-650V，满足绝大部分电容及绝缘电阻测试要求。ZX6583F电流测试范围宽，量程可达1nA-20mA；可锁定电流量程测试；相比市场上其他类型的绝缘电阻测试仪，稳定性要好，电流无反弹； CBB测试仪采用的是中英文操作界面，适合中国企业和国外企业测试使用。 CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪......
产品描述
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪。使用ZX6583F可以测试，其功能特点是电压输出范围广，量程可达1V-650V，满足绝大部分电容及绝缘电阻测试要求。ZX6583F电流测试范围宽，量程可达1nA-20mA；可锁定电流量程测试；相比市场上其他类型的绝缘电阻测试仪，稳定性要好，电流无反弹； CBB测试仪采用的是中英文操作界面，适合中国企业和国外企业测试使用。
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪带断线检测功能，避免因断线或接触不良引起测试的误判。
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪应用范围广：可测试CBB电容，贴片陶瓷电容，钽电容，薄膜电容等的绝缘电阻和漏电流。
测试模式包括： 自动测试和单步测试
自动测试：放电状态下，按充电/启动键，将按”充电—测试---放电”序列，自动放电。单步测试：可进行充电、测试，不自动放电，需要手动按放电/停止键才能进行放电。
速度：可进行快速、中速、慢速的切换。
量程：可进行量程自动与锁定的切换，一共包括：200nA, 2μA，20μA，200μA，2mA，20mA六个量程。
触发：内部、外部；如需手动测试，触发应设置为内部；如需连接自动化设备，触发应设置为外部。
测试电压：ZX6583_650V 设定范围为 1-650V；ZX6583_1000V 设定范围为 1-1000V
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪带断线检测功能，避免因断线或接触不良引起测试的误判。
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪应用范围广：可测试CBB电容，贴片陶瓷电容，钽电容，薄膜电容等的绝缘电阻和漏电流。
测试模式包括： 自动测试和单步测试
自动测试：放电状态下，按充电/启动键，将按”充电—测试---放电”序列，自动放电。单步测试：可进行充电、测试，不自动放电，需要手动按放电/停止键才能进行放电。
速度：可进行快速、中速、慢速的切换。
量程：可进行量程自动与锁定的切换，一共包括：200nA, 2μA，20μA，200μA，2mA，20mA六个量程。
触发：内部、外部；如需手动测试，触发应设置为内部；如需连接自动化设备，触发应设置为外部。
测试电压：ZX6583_650V 设定范围为 1-650V；ZX6583_1000V 设定范围为 1-1000V
CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪选型
ZX6583F-650电压：1V-650V，LC/IR测试
ZX6583F-1000电压：1V-1000V，LC/IR测试
ZX6583-650-1000CBB电容/贴片陶瓷电容/钽电容/薄膜电容等的绝缘电阻和漏电流测试仪性能特点
LCD 彩色液晶显示
中英文操作界面
1nA~20mA 的测量范围
量程自动或手动
清零功能
针对容性材料的接触检查功能
SCPI 指令，联机组建自动化系统更方便
测试条件自动保存，支持U 盘存取文件
比较器功能，实现合格、不合格分选
可用U盘升级仪器软件
文章来源于银飞
1.常用操作

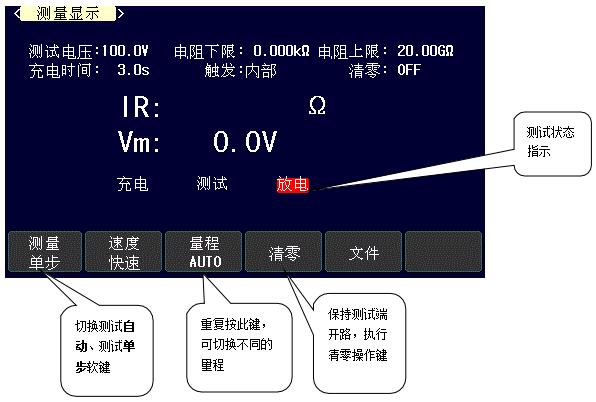

按仪器面板上的”测量显示”键进入”测量显示”页面。测量显示界面如下图所示：
1.1启动测量与停止测量
启动测量：按仪器面板上的左边绿色大键，启动仪器开始充电/测量。
停止测量：按仪器面板上的左边红色大键，停止仪器测量，仪器进入放电状态。
1.2测量显示参数介绍
IR：表示绝缘电阻的测试值
Vm：表示监测电压
特别注意：如连接自动化设备，一定要设定为：测量为单步，触发为外部。仪器测试端输出高压，任何情况下都不要用手直接触摸测试端。
如要更改测试电压、充电时间相关参数，请先把仪器调节到放电状态。
1.3测试端的连接：
仪器的 INPUT 端连接被测件的正端，
HV（-）端输出负电压，连接被测件的负端。
