 一、什么是谐波?

除绝对的正弦波,任何其他波形都含有谐波。
任何含有谐波的波形可以看做由频率不同的正弦波叠加而成。

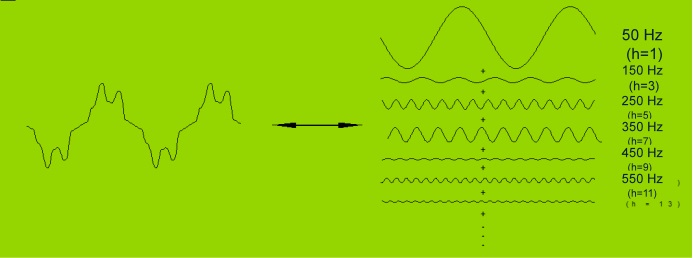

什么是谐波
谐波—指其频率为基波频率整数倍的电压或电流。如基波频率为50Hz,3次谐波频率为150Hz,5次谐波频率为250Hz。
间谐波—基波频率的非整数倍
次谐波—低于基波频率(50Hz)的频谱分量

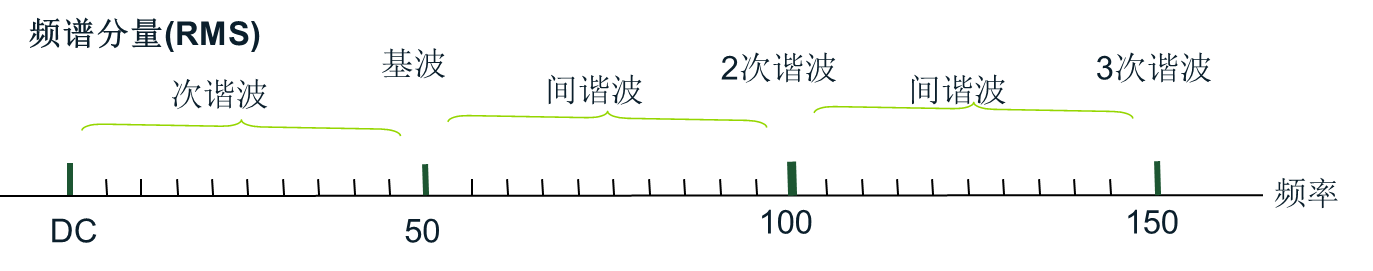

总谐波畸变率(THD)
总谐波畸变率(THD)—周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。
*标准中一般取前40次谐波计算

二、国际和国家标准:

IEC61000-4-30电能质量通用要求(GB/T 19862—2005电能质量监测设备——通用要求)
IEC61000-4-7国际谐波标准(GB/T 17626.7—2008 供电系统及相连设备的谐波、谐间波的测量和测量仪器导则)
公用电网谐波(GB/T 14549—1993)
公用电网间谐波(GB/T 24337-2009)

公用电网谐波电压(相电压)限值表
电网标称电压KV 电压总谐波畸变率% 各次谐波电压含有率%
奇次 偶次
0.38 5.0 4.0 2.0
6 4.0 3.2 1.6
10
35 3.0 2.4 1.2
66
110 2.0 1.6 0.8

注入公共连接点的谐波电流允许值
标准电压kV 基准短路容量MVA 谐波次数及谐波电流允许值 A
2 3 4 5 6 7 8 9 10 11 12 13
.38 10 78 62 39 62 26 44 19 21 16 28 13 24
6 100 43 34 21 34 14 24 11 11 8.5 16 7.1 13
10 100 26 20 13 20 8.5 15 6.4 6.8 5.1 9.3 4.3 7.9
35 250 15 12 7.7 12 5.1 8.8 3.8 4.1 3.1 5.6 2.6 4.7
66 500 16 13 8.1 13 5.4 9.3 4.1 4.3 3.3 5.9 2.7 5.0
110 750 12 9.6 6.0 9.6 4.0 6.8 3.0 3.3 2.4 4.3 2.0 3.7

谐波测量仪的允许误差
等级 被测量 条件 允许误差
A 电压 Uh>=1%UN
Uh<1%UN
5%Uh
0.05%UN
电流 Ih>= 3%IN
Ih<3%IN
5%Ih
0.15%IN
B 电压 Uh>=3%UN
Uh<3%UN
5%Uh
0.15%UN
电流 Ih>=10%IN
Ih<10%IN
5%Ih
0.50IN
UN为标称电压, Uh为谐波电压; IN为额定电流, Ih为谐波电流
A级仪器频率测量范围为0-2500Hz, 用于较精确的测量, 仪器的相角测量误差不大于±5º或±1 º ·h; B级仪器用于一般测量

三、电能质量监测和分析解决方案

✅专业级在线电能质量系统&软件
      Encore
✅专业级电能质量数据库软件
      PQ View
✅工业级在线电能质量监测分析&软件
      PQ3000 / PQ5000
✅专业级便携电能质量分析仪&软件
      MAVOWATT 20/ MAVOWATT30 / MAVOWATT230 / MAVOWATT240 / MAVOWATT270MAVOWATT270-400
      HDPQ Power Visa/Guide/Explorer
电能质量分析仪
✅满足IEC 61000-4-30: Class A Edtion3很新版标准
✅业内很专业的电能质量分析软件Dranview 7
✅7”WVGA超大彩色触摸屏,引导式操作.
✅超高采样:每个周波512个采样值
✅强大的谐波分析能力,电压及电流谐波分别可达127次及63次;
✅两个测试频段:16⅔H z和50/60 Hz,400Hz可选(270-400版本)
✅事件记录:RMS值和原始波形;前/后触发:很大100/10000个周期
✅快照功能,单文件存储很大可达4G
✅USB/ 以太网接口/WIFI/蓝牙等多种接口
✅通过GPS时钟进行时间同步(可选)
✅智能专家模块协助分析电能事件原因(240以上版本)
✅1Mhz瞬态采样(270版本)
