ZX8590-20M 20Hz-20MHz 高频电桥 阻抗分析仪

型号 ZX8590-20M ,测试频率量程范围20Hz-20MHz的高频电桥/阻抗分析仪技术指标 ZX8590-20MHz高频电桥 阻抗分析仪简要说明 ZX8590 系列高频 LCR 数字电桥 :其高精度、宽频率范围可以满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低 ESR 电容器和高 Q 电感器的测量。 ZX8590 产品超高速的测试速度使其特别适用于自动生产线的点检机,压电器件的......

产品描述

型号ZX8590-20M,测试频率量程范围20Hz-20MHz的高频电桥/阻抗分析仪技术指标
ZX8590-10M

ZX8590-20MHz高频电桥 阻抗分析仪简要说明

ZX8590 系列高频 LCR 数字电桥:其高精度、宽频率范围可以满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低 ESR 电容器和高 Q 电感器的测量。
ZX8590 产品超高速的测试速度使其特别适用于自动生产线的点检机,压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。


ZX8590-20MHz阻抗分析产品信息

ZX8590-10M:20Hz-10MHz 高频电桥 阻抗分析仪
ZX8590-20M:20Hz-20MHz 高频电桥 阻抗分析仪

ZX8590-20MHz高频电桥 阻抗分析仪性能参数

● 自动平衡技术电桥,高频阻抗测量准确度高
● 4 端对开尔文测试端,宽阻抗测量范围准确度高
● 可选内部±40V 偏置电压源
● 键盘锁定功能,掉电数据保护功能
● 图形扫描功能,列表扫描功能、开路、短路、负载校正功能
● 简体中文、英文操作语言
● 进行测试数据、测试条件保存(U 盘或内部)
● 提供内部直流偏压-5V~+5V
● 测试电压、电流自动平衡调整功能(ALC)
● 仪器内部 50 组,U 盘 500 组测试文件,可随时调用
●U 盘可支持格式 FAT16、FAT32 文件系统规格参数

X8590-20M基本准确度 0.05%, 精度表为准
测试速度 快速:100 次/秒、中速 20 次/ 秒、慢速 6 次/秒






显示范围
|Z|,R,X 0.01 mΩ~99.9999MΩ
|Y|,
G, B
0.00001μS~99.9999S
C 0.00001pF~9.99999F
D 0.00001~9.99999
L 0.00001μH~99999.9H
Q 0.01~99999.9
θ(RAD) -3.14159~3.14159
θ(DEG) -179.999 °~179.999°
Δ% -999.999%~999.999%
信号源输出
阻抗
10ΩCC、25Ω、50Ω、100Ω
内部直流
偏置电压
-5V~+5V
内部偏置选
可选配±100mA、±40V 偏置电压源
量程方式 自动、保持
触发方式 内部、手动、自动、外部、总线
校准功能 开路/短路,全频清零、点频清零
等效电路 串联、并联
比较器 十档分选,BIN0~BIN9、NG、AUX
PASS、HI、LOW(PASS/FAILLED 显示)
接口 RS232C、UsbHost、USB Device、Handler、GPIB(选件)
温度湿度 0℃~40℃,相对湿度≤75%
电源要求 100~120 Vac 或 198~242 Vac
46~64 Hz,功率大于 75 VA
体积
(WxHxD)
400mmx132mmx410mm
重量(净
重)
8.5Kg

ZX8590-20MHz标配附件和选件

ZX28Y10 ZX28Y10
ZX28Y11 ZX28Y11
ZX26009B SMD开尔文测试电缆(选配) ZX26009B SMD开尔文测试电缆

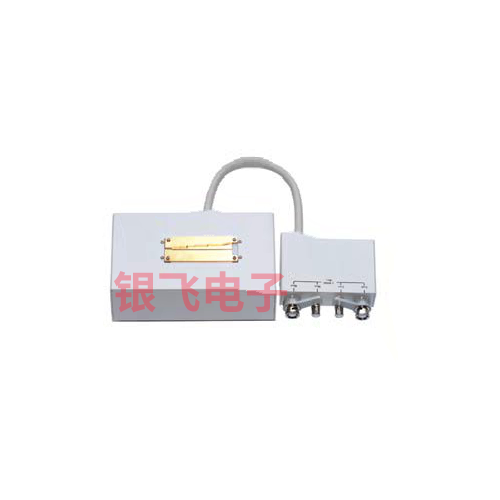

ZX28Y18(选配) ZX28Y18
致新ZX28Y08 SMD测试夹具(选配)
https://www.1001718.com/zxp/7855.html

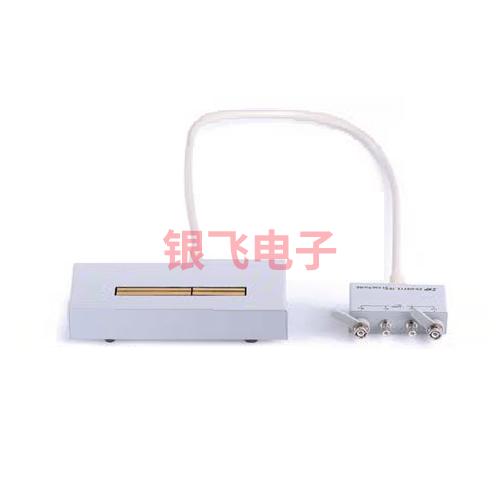

ZX28Y19(选配) ZX28Y19
