从GB/T12350-2022对匝间绝缘试验的要求变化切入，分析小功率电机产线检测设备从抽检工具向全检节点演变的过程及设备选型关注点的变化。

2022年4月发布的GB/T12350-2022《小功率电动机的安全要求》已于2022年11月1日实施。这份标准替代了2009版，在匝间绝缘试验方面的变化不是措辞调整，而是试验依据和要求的实质性更新。

一、标准改了什么

GB/T12350-2022在26.2条款中明确了小功率电动机的匝间绝缘试验要求，并将匝间冲击耐电压试验的依据修改为GB/T5171.1、GB/T5171.21和GB/T5171.22。这意味着匝间绝缘试验的试验方法和判定依据被更具体地指向了专门的绕组试验标准体系。

对于生产小功率电机的企业，这一变化的影响在于：此前匝间绝缘检测可能被视为“可做可不做”的质量控制项，标准更新后，它成为产品安全合规的组成部分。检测设备从“研发或品保部门的工具”变成了“产线质量节点的设备”。

二、故障数据的背景

绕组绝缘故障在电机故障中的占比数据，可以为这一标准变化提供注脚。有文献统计，固定子绕组绝缘破坏导致的层间短路事故占电机故障整体的36%。永磁同步电机中，匝间短路故障约占整体故障的30%。异步电机中，定子相关故障（主要指定子绕组故障）约占37%，且定子绕组故障大部分由匝间短路发展而来。

这些数据说明，匝间绝缘不是“小概率缺陷”，它在电机故障原因中占的是主要份额。检测手段的覆盖率和判定一致性，直接影响产品在客户端的使用可靠性。

三、设备侧的响应

脉冲冲击波形比较法在标准体系中的确立，以JB/T9615.1和GB/T22719.1/22719.2为标志，推动了检测方式从人工目视波形判读向定量比较转变。人工判读依赖操作员经验，不同人的判定尺度有差异。定量比较需要设备具备足够的波形分辨率和稳定的判定算法。

一个具体的参数是采样率。电晕放电产生的高频振荡，在100Msps采样率下可能只采集到有限的几个点，波形细节不够支撑可靠的判定。200Msps及以上的采样率才能比较真实地反映电晕波形。采样率和存储深度的组合，决定了设备能否把“看起来差不多的波形”之间的差异量化出来。

四、产品作为注脚

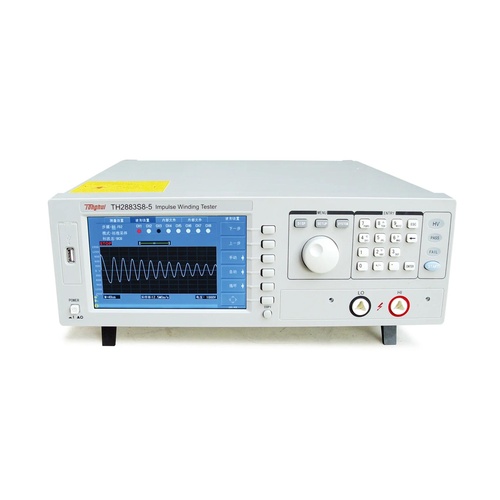

TH2883S8-5的8通道架构和20组仪器文件存储功能，对应的是产线场景中对“多品种切换”和“批量检测节拍”的实际需求。四种波形判定方法中的电晕比较法，针对的是绝缘层局部薄弱引起的放电型缺陷。这类缺陷在只使用面积比较法的设备上容易漏检。产品在这个趋势中的角色，是产线检测节点上的执行设备，它的价值取决于判定方法是否覆盖了目标缺陷类型、参数切换是否适应产线的换型频率。

五、对选型的影响

检测设备选型的关注点，正在从“脉冲电压范围够不够”转向更具体的维度：判定方法是否覆盖电晕比较；仪器文件存储数量是否匹配产线的型号数量；是否具备Handler接口支持与PLC或分选机构的联机；校准溯源依据的标准是否明确（JJF1691-2018适用于绕组匝间绝缘冲击电压试验仪的校准，覆盖最高输出电压峰值不大于15kV的设备）。这些维度比脉冲电压范围更难在报价单上直接比较，但决定了设备在产线上能不能真正用起来。

如需了解这一行业动态对检测设备选型的影响，可联系深圳银飞电子的工作人员交流。
