致新ZX4980A LCR数字电桥

致新ZX4980A LCR数字电桥 来自 致新 的测试仪,这款 LCR数字电桥 不仅是操作上方便,加上本身的系统上有着方便的操作系统,读数上更加是直观,而且方便。加上使用的时候配合夹具测试,更加简单快捷。 被动元件测试的领军者,不管是 电阻测试仪、阻抗分析仪、变压器综合测试仪、电感测试仪、电容测试仪 ,我们只用结果告诉用户,我们很精准。新出的的大屏幕TFT显示,一改以往数码管显示的单调,而且大屏幕能同时显示更多的测试条件和更多的细节......

产品描述

致新ZX4980A LCR数字电桥来自致新的测试仪,这款LCR数字电桥不仅是操作上方便,加上本身的系统上有着方便的操作系统,读数上更加是直观,而且方便。加上使用的时候配合夹具测试,更加简单快捷。

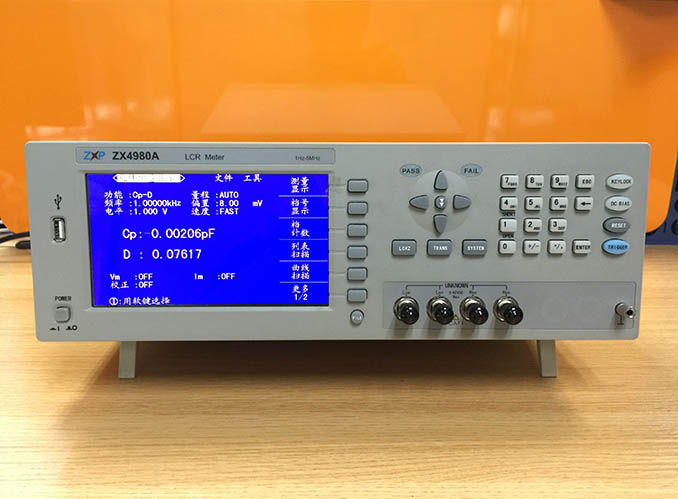

致新ZX4980A LCR数字电桥

被动元件测试的领军者,不管是电阻测试仪、阻抗分析仪、变压器综合测试仪、电感测试仪、电容测试仪,我们只用结果告诉用户,我们很精准。新出的的大屏幕TFT显示,一改以往数码管显示的单调,而且大屏幕能同时显示更多的测试条件和更多的细节。

有用广泛的测量对象:

  • 半导体元件:电感器、电容器、电阻器、磁芯、芯片组件、变压器和网络元件等的阻抗参数测量。
  • 其它元件:印制电路板、继电器、开关、电缆、电池等的阻抗评估。
  • 介质材料:塑料、陶瓷和其它材料的介电常数的损耗角评估。
  • 磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估。
  • 半导体材料:半导体材料的介电常数,导电率和C-V特性。
  • 液晶材料:液晶单元的介电子常数、弹性常数等C-V特性。

我们可以做到给客户提供样机使用服务。
数字电桥就是能够测量电感,电容,电阻,阻抗的仪器,这是一个传统习惯的说法,很早的阻抗测量用的是真正的电桥方法,随着现代模拟和数字技术的发展,早已经淘汰了这种测量方法,但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为:LCR测试仪LCR电桥、LCR表、LCR Meter等等。
致新ZX4980A数字LCR电桥是业界首台采用800*480超大彩色显示屏幕的新一代阻抗测试仪器,其0.1%(千分之一)的基本精度、20Hz~5MkHz的频率范围,适合一般要求高频电感,换能器的测试,几乎可以满足元件与材料的一切测量要求。

ZX4980A LCR数字电桥性能指标:

测试频率 ZX4980A 1Hz—5MHz,分辨率1mHz
ZX4284A 1Hz—2MHz,分辨率1mHz
测试参数 C、L、X、B、R、G、D、Q、ESR、Rp、DCR、θ、|Z|、|Y|
基本准确度 0.1%,以精度表为准
测试速度 快速100次/秒、中速20次/秒、慢速6次/秒((1kHz以上频率))
量程方式 自动、保持
触发方式 内部、手动、自动、外部、总线
测试信号电平 0.005-5Vrms(具体以说明书为准)
信号源输出阻抗 10ΩCC、25Ω、50Ω、100Ω、10/100Ω
校准功能 开路/短路,全频清零、点频清零






|Z|,R,X 0.01 mΩ — 99.9999MΩ
|Y|,G,B 0.00001uS—99.9999MΩ
C 0.00001pF—9.99999F
D 0.00001—9.99999
DCR 1mΩ-99.9999MΩ
L 0.00001uH-99999.9H
Q 0.01-99999.9
Θ(RAD) -3.14159-3.14159
Θ(DEG) -179.999 o -179.999o
Δ% -999.999%-999.999%
等效电路 串联、并联
内部直流偏置电压  -5V~+5V
比较器 十档分选,BIN0~BIN9、NG、AUX
PASS、HI、LOW(PASS/FAIL LED显示)
接口 GPIB(选件)、LAN(选件)
RS232C、UsbHost、UsbTMC、UsbCDC、Handler
存储器 内部50组,外部U盘500组文件
温度湿度 0℃~40℃,相对湿度≤75%
电源要求 100 ~ 120 Vac或198 ~ 242 Vac, 频率46 ~ 64 Hz,功率大于85 VA
体积(W*H*D) 400mm*132mm*300mm
重量(净重) 8.5Kg
性能特点
高性能LCR测试仪 进行测试数据、测试条件保存(U盘或内部)
0.05%测试精度,测量速度快(50次/秒) 阻抗的频响特性扫描功能、分析功能
读数稳定性好 支持U盘升级,向用户提供很新操作体验
10ΩCC、25Ω、50Ω、100Ω、10/100Ω输出阻抗 提供内部直流偏压0V、1.5V、2V
与国际品牌厂家LCR电桥测试数据可比性高(HP、WK) 测试电压、电流自动平衡调整功能(ALC)
键盘锁定功能,掉电数据保护功能 可选配±100mA、±10V偏置电压源、0~1A恒流源
列表扫描、档计数等、开路、短路、负载校正功能 仪器内部50,U盘500组测试文件,可随时调用
简体中文、英文操作语言 丰富的接口,RS232、UsbTMC、UsbCDC、Handler、GPIB、LAN
