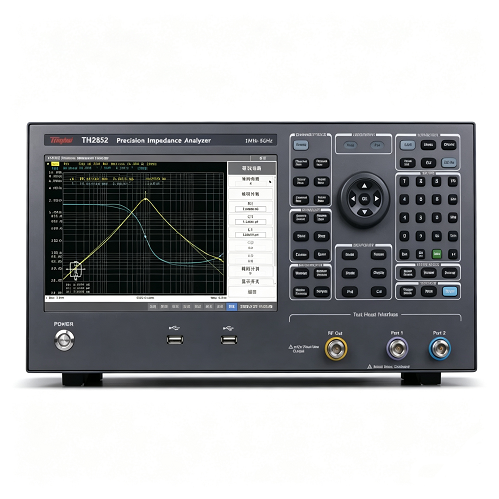

在射频元器件、集成电路、电子材料、5G通信等领域的研发与生产中，高频阻抗特性的精准获取直接影响器件性能与系统匹配效率。TH2852系列射频阻抗分析仪是同惠电子推出的面向射频及微波频段的精密阻抗测量仪器，测试频率覆盖1MHz–5GHz，可为射频元器件、电子材料、传感器、生物医学、电化学等方向提供可靠的测量数据支撑。作为同惠电子元器件参数测试仪器产品线的重要组成，TH2852系列采用射频I-V法直接采样实时计算，从根源规避传统电桥在高频场景下因复杂平衡校准带来的寄生参数相位漂移与杂散误差。下文将从产品定位、技术原理、参数规格、差异化优势、适用场景、操作体验、售后保障与常见问题八个维度，为选型与采购人员提供一份实用的参考。

产品简介

TH2852系列射频阻抗分析仪专为需要洞悉器件本质特性的工程师而设计，主要面向HF到C波段范围内绝大多数射频工程应用场景。

核心定位：面向射频/微波频段的宽频带阻抗分析仪器，兼顾研发分析与深入测试需求

适用行业：5G/6G无线通信、汽车电子、半导体与材料、电子元器件制造、科研机构与高校实验室

核心优势：1MHz–5GHz超宽频率覆盖、1mHz频率分辨率、0.3%（典型值）基本测量精度、最快0.4ms/点测试速度，配合曲线扫描、等效电路分析、史密斯圆图，以及选配的介电常数/磁导率分析功能，构成完整的射频阻抗测试方案

产品核心功能与技术原理

射频I-V法：从源头保证高频测量可信度

传统阻抗测量多采用自动平衡电桥法，在高频段会因寄生参数引发相位漂移与杂散误差，且复杂的平衡校准流程对操作要求高。TH2852系列采用射频I-V法，通过对被测器件两端电压与流过电流的直接采样、实时计算，从测量原理层面规避了上述误差来源，能够在1MHz–5GHz范围内提供稳定的阻抗测量结果。

五大分析功能矩阵

曲线扫描：在1MHz–5GHz范围内进行扫频，将射频器件的阻抗、相位等复杂行为以曲线形式可视化，为故障诊断与特性分析提供直接依据

等效电路分析：提供7种基本电路模型（三参数四种模型、四参数三种模型），将复杂射频结构抽象为简化等效电路，精准复现端口参数，是系统仿真的基础

介电常数分析（选件）：在主机基础上选配测试夹具及分析软件后，可进行介质材料的介电常数与介质损耗分析，揭示材料与电场相互作用的特性

磁导率测量（选件）：选配测试夹具及磁导率分析软件后，可开展磁性材料磁导率测试，支撑射频磁性器件开发

史密斯圆图：一张图即可完成阻抗匹配、传输线计算、驻波比、反射损耗、负载变换与匹配网络设计，是射频/微波工程师的常用图解工具

详细技术参数表

以上为发布稿披露的核心参数；具体子型号划分、接口配置、选件清单以同惠电子官方选型手册为准。

产品核心优势（差异化亮点）

相较于市面上常见的射频阻抗测试方案，TH2852系列射频阻抗分析仪在以下几个维度具备差异化：

1.频率覆盖更宽，分辨率更精细

1MHz–5GHz的频率范围能够适配HF到C波段范围内绝大多数射频工程应用场景；1mHz的频率设置分辨率，可在极窄频带内进行精细扫描，满足晶体谐振器、声表面波滤波器等对频率精度要求极高的测量需求。

2.射频I-V法带来的精度与速度平衡

通过直接采样实时计算，无需复杂平衡校准，从根源规避高频寄生参数引发的相位漂移与杂散误差；在±0.3%（典型值）基本精度的同时，实现最快0.4ms/点的测试速度，兼顾研发准确性与产线效率。

3.分析功能矩阵完整

内置曲线扫描、7种等效电路模型、史密斯圆图，并支持介电常数分析、磁导率测量选件，一套仪器即可覆盖从器件阻抗测试到材料特性表征的多种任务。

4.阻抗测量范围宽广

120mΩ–60kΩ的测量范围，兼顾低阻抗功率器件与高阻抗材料特性分析，适配被测对象类型更广。

产品适用场景

无线通信：5G/6G基站天线调谐、手机端射频前端模块（PA、滤波器、双工器）的输入输出阻抗匹配。

汽车电子：车载毫米波雷达的天线与传输线特性分析、高频连接器测试。

半导体与材料：

LTCC/HTCC基板介电常数与损耗角正切测量

铁氧体材料磁导率表征

EMI抑制磁珠的频率特性分析

第三代半导体（GaN/SiC）器件的高频材料参数获取

交叉学科研究：射频元器件、集成电路、电子部件、传感器、生物医学、电化学等领域的阻抗特性测试与分析。

操作与使用优势

界面友好：操作界面经精心设计，即使是初次接触射频阻抗测试的用户也能快速上手

扫频可视化：1MHz–5GHz曲线扫描功能让射频器件的复杂行为一目了然，降低数据分析门槛

史密斯圆图集成：匹配网络设计、传输线计算、驻波比读取在一张图内完成，提升射频工程师工作效率

等效电路建模：7种基本电路模型可直接输出等效参数，为后续系统仿真提供核心基础

选件可扩展：介电常数分析、磁导率测量以选件形式提供，用户可按实际需求灵活配置，控制初期投入

售后保障与产品资质

同惠电子在元器件参数测试仪器领域深耕三十余年，产品中心覆盖阻抗分析仪、LCR数字电桥、半导体器件CV特性测试、微弱信号测试仪器等多个系列。

针对TH2852系列射频阻抗分析仪首发购机用户，提供两年内免费享1次专业校准服务的专属福利，保障仪器测量精度，确保数据稳定可溯源，满足科研实验、项目结题、产品检测的合规要求，同时降低用户的长期运维成本。

校准是仪器数据可信的关键环节。建议用户根据使用频次，定期送修校准，确保测量精度长期稳定。

常见问题FAQ

Q1：TH2852系列射频阻抗分析仪与TH2853系列射频LCR测试仪的主要区别是什么？

A：TH2852系列射频阻抗分析仪面向需要洞悉器件本质特性的工程师，强调曲线扫描、等效电路分析、史密斯圆图等深度分析能力；TH2853系列射频LCR测试仪则聚焦高频LCR参数的精确、快速、直观测量，更适合产线与常规实验室场景。两者频率范围均为1MHz–5GHz。

Q2：TH2852系列目前有哪些子型号？

A：发布稿以"系列"名义介绍，核心参数统一为1MHz–5GHz、0.3%典型基本精度、0.4ms/点。具体子型号划分建议向同惠电子官方或授权代理商索取最新选型表。

Q3：介电常数分析和磁导率测量功能如何开通？

A：这两项均为选件功能。用户需在TH2852主机基础上，另行选配对应的测试夹具及分析软件，即可开展介质材料与磁性材料的高频特性表征。

Q4：1mHz的频率分辨率在实际测试中有什么用？

A：极细的频率分辨率可在极窄频带内进行精细扫描，特别适合晶体谐振器、声表面波滤波器等对频率精度要求极高的测量需求，可精准定位器件的谐振点与阻抗突变点。

Q5：TH2852系列能否用于产线批量检测？

A：可以。最快0.4ms/点的测试速度可满足产线高效率测量需求；若以LCR参数点测为主、对深度分析功能需求较少，也可同步了解TH2853系列射频LCR测试仪。

Q6：仪器的校准周期是多久？首发购机福利具体是什么？

A：校准周期需根据实际使用环境与频次确定。针对TH2852系列首发购机用户，同惠电子提供两年内免费享1次专业校准服务的专属福利，保障数据可追溯、精度可溯源。

TH2852系列射频阻抗分析仪以1MHz–5GHz宽频带、0.3%典型基本精度、射频I-V法原理与完整的分析功能矩阵，为5G通信、汽车电子、半导体材料等领域的射频阻抗测试提供了务实的国产仪器选项。无论是研发阶段的器件特性洞察，还是材料表征中的介电常数与磁导率测量，亦或是产线环境下的高速质控需求，TH2852系列都能以可配置、可扩展的方式融入用户的测试流程，文章来源于电能质量分析仪。
