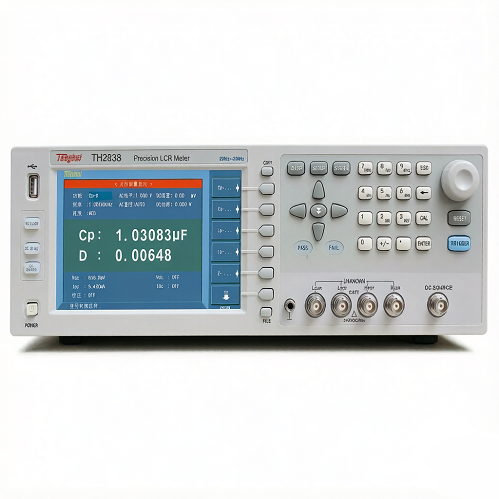

同惠电子TH2838LCR数字电桥是国产宽频自动平衡式阻抗分析设备，分为TH2838A、TH2838、TH2838三款细分机型，面向高端材料研发、半导体器件测试、新能源功率元件自动化质检、第三方计量实验室打造。区别于中低频TH2816系列机型，TH2838将测试频率拓展至最高2MHz，搭载7英寸高清TFT图形显示屏，支持阻抗曲线、C-V特性可视化扫描，解决高频器件谐振分析、高电压直流叠加测试行业痛点。整机采用四端对屏蔽测试架构，基础测量精度达0.05%，测量速度最快5.6ms，兼容KEYSIGHTE4980A程控指令，可替代进口同规格阻抗测试设备。广泛覆盖无源元件、半导体、磁性介质、PCB线缆四大检测赛道，核心优势集中在宽频图形化分析、大功率AC/DC测试、多总线数字化互联、大容量数据存储四大维度，下文完整拆解同惠电子TH2838硬件架构、技术参数、落地应用全维度内容。

产品核心功能与技术原理

2.1底层测量技术原理

同惠电子TH2838采用宽带自动平衡电桥核心架构，区别传统运放I/V型简易LCR，通过矢量误差信号实时闭环平衡算法，在2MHz全频段内稳定抑制信号漂移。仪器四端对独立测试端口拆分激励（Hcur、Lcur）与采样（Hpot、Lpot）回路，配套整机屏蔽接地设计，大幅削弱高频下引线杂散电感、电容带来的测量误差，低阻抗元件测试下限较常规五端设备拓宽十倍。仪器输出分级正弦AC信号，叠加可控直流偏置电压/电流，同步采集被测件幅值、相位数据，实时换算Ls/Lp、Cs/Cp、D、Q、Z、θ等二十余项阻抗参数，同时生成频响、C-V连续扫描曲线，直观呈现元器件频率、电压变化特性。

2.2核心功能通俗拆解

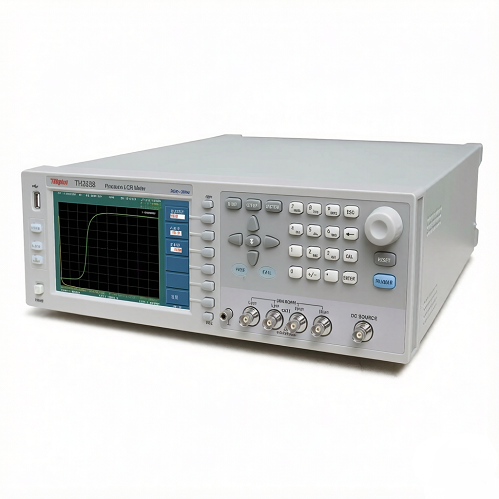

宽频图形扫描分析：最高201点列表扫描、801点图形扫描，支持频率/AC电平/DC偏置三维变量遍历，自动绘制阻抗、损耗、容值变化曲线，可一键截屏、导出至U盘或上位机，适配磁芯、压电陶瓷谐振点查找。

大功率交直流叠加测试：TH2838H机型支持最高20VAC、±40VDC偏置输出，普通款最高2VAC、±10VDC，可联动多台TH1778偏流源实现最高120A直流叠加，完整模拟车载电感、高压薄膜电容实际带载工况。

多级元件自动分选：内置9档合格BIN+附属AUX+不合格OUT逻辑，每档可独立设置绝对/百分比公差，搭配前面板PASS/FAIL指示灯、声光报警，适配全自动分拣流水线。

全维度校准体系：支持单点/扫频开路、短路校正+三点负载校准，搭配15档自动量程自适应算法，高低阻抗元件测量稳定性大幅提升。

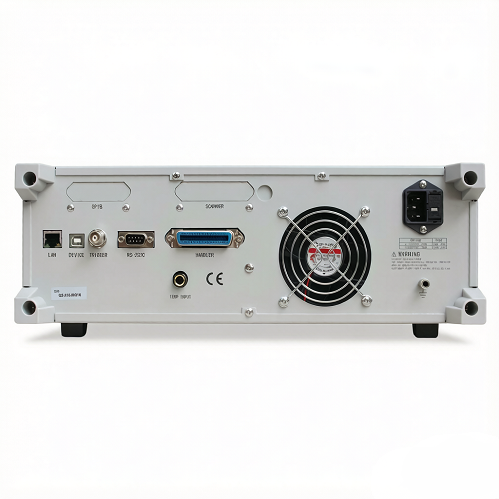

多协议数字化通讯：标配RS232、USBHost/Device、LAN、HANDLER分选口，可选GPIB接口，兼容SCPI、MODBUS双协议，完美对接工控PLC、MES生产系统、实验室自动化测试平台。

大容量本地存储：机身内置40组完整测试方案，U盘可扩展存储500组参数文件、扫描曲线、测量数据，设备换型无需重复设置参数。

材料等效拟合运算：上位机配套7类标准等效电路模型，自动匹配元件阻抗曲线，输出等效R/L/C参数，用于新材料仿真建模。

详细技术参数表

产品核心优势（差异化对比）

4.1对比国产中低频机型（如TH2816P）

频率带宽升级：TH2816P最高200kHz，同惠电子TH2838拓展至2MHz，满足高频MLCC、射频电感、压电元件谐振测试需求，射频类研发无需额外采购高频设备。

图形可视化功能：TH2816仅数值显示，TH2838搭载彩屏图形扫描，直观输出频响、C-V曲线，大幅降低新材料数据分析门槛。

大功率交直流测试：TH2816最大2VAC、无高压DC输出，TH2838H支持20V交流、40V直流偏置，适配车载高压电容、大功率磁性元件工况模拟。

高速测量性能：TH2816最快30次/秒，TH2838单测低至5.6ms，高速自动化产线产能提升数倍。

全网络通讯：TH2816仅RS232/USB，TH2838新增LAN以太网接口，可局域网多台仪器集中管控。

4.2对比进口同规格阻抗分析仪（KEYSIGHTE4980A）

采购与维保成本更低：整机、原厂夹具、维修配件综合投入远低于进口设备，国内7×12小时技术支持，无需漫长海外售后周期。

原生中文操作界面：全中文菜单、配套中文操作手册，产线操作人员学习成本更低。

指令兼容互通：完整兼容E4980ASCPI程控指令，现有进口自动化产线无需重写程序，直接替换设备。

配套国产专用夹具：原厂提供磁环、SMD贴片、介质材料全套测试治具，定制夹具交付周期短。

4.3对比市面普通国产2MHzLCR

宽带自动平衡架构：多数低价高频设备采用简易I/V电路，1MHz以上精度大幅衰减，TH2838全频段维持0.05%基准精度。

15档宽阻抗量程：覆盖100mΩ~1GΩ全区间，高低阻元件无需切换外接模块。

多介质材料配套方案：原厂配套介电常数、磁导率上位机软件，普通机型仅基础数值测量，无材料分析工具。

产品适用场景

5.1无源元器件研发与质检

MLCC陶瓷电容、薄膜电容、功率电感、共模变压器、压电器件、电阻网络的频响、损耗、公差批量检测，可完成多档位自动分级。

5.2半导体器件测试

变容二极管C-V特性扫描、LED驱动IC寄生参数、晶体管极间阻抗、射频芯片无源元件分析，匹配半导体实验室晶圆、封装件检测标准。

5.3磁性与介质材料研发

铁氧体磁芯、非晶合金磁导率测试，陶瓷、塑料、液晶材料介电常数、损耗角定量分析，搭配TH26077介质专用夹具完成片状材料多频试验。

5.4新能源工业产线

车载DC-LINK电容、储能功率电感、光伏变压器在线自动化分选，叠加高压直流模拟整车工作电流，筛选带载失效元器件。

5.5电子线束与PCB检测

高频电缆、继电器、开关触点阻抗、分布电容测量，PCB走线寄生参数仿真数据采集。

5.6计量与高校实验室

第三方计量机构阻抗量值比对、高校材料/电子专业教学实验，符合IEC、MIL国际元器件测试标准，出具合规检测数据。

操作与使用优势

可视化分层操作界面：7英寸大屏区分单测、列表扫描、图形扫描、系统设置四大页面，软键随功能动态切换，新手1小时可独立完成扫描、分选、校准全流程。

一站式校准流程：开机20分钟预热后，一键执行开路/短路/负载三点校准，校准参数永久存入对应测试文件，更换夹具无需重复操作。3批量方案快速切换：40组内置存储+U盘扩展500组方案，电容、电感、半导体测试模板一键调取，产线换型调试时间压缩75%。

数据全链路导出：测量数值、扫描曲线支持TXT/CSV/XLS/BMP多格式导出，可直接导入Excel、仿真软件做二次分析。

产线安全管控支持自定义开机解锁密码、全键盘锁定，防止现场人员误改分选公差、频率参数；测量超限自动声光报警。

便捷固件迭代USBHost直插U盘完成系统升级，无需专用编程器，原厂功能更新同步下发，设备生命周期更长。

全系列夹具兼容原厂TH26007A磁环、TH26008A高频贴片、TH26077介质测试等全套治具即插即用，四端对统一接口无需转接。

售后保障与产品资质

7.1合规资质

同惠电子TH2838LCR数字电桥整机通过EN61010设备安全标准、EN61326电磁兼容全套检测，满足CISPR11、IEC静电/浪涌/射频抗扰度规范，I类安全设备，绝缘耐压1.5kV，可用于工业车间、计量实验室合规检测场景，检测报告具备行业认可溯源效力。

7.2标准成套配件

主机1台、220V电源线、TH26011BS四端对测试线、镀金短路校正板、纸质操作手册、质保卡；TH26007A磁环夹具、GPIB接口卡、TH1778偏流源均为选配组件。

7.3标准化售后政策

整机标准12个月原厂质保，非人为硬件故障免费维修、更换配件；

质保期满后终身成本价维修，仅收取元器件与基础工时费用；

免费提供SCPI/MODBUS程控手册、上位分析软件，远程一对一指导程控编程、产线对接、曲线分析操作；

全国多地线下服务网点，批量采购可安排工程师上门装机、人员实操培训；

终身免费获取固件升级包、原厂技术白皮书、行业测试应用方案。

常见问题FAQ

Q1：同惠电子TH2838和TH2816P该如何选型？A：仅200kHz以内常规阻容来料抽检、预算有限选TH2816P；涉及1MHz/2MHz高频器件、压电/磁材研发、高压直流模拟、图形曲线分析、自动化高速产线，优先选用同惠电子TH2838LCR数字电桥。

Q2：TH2838H的20VAC高压功能有哪些实际用途？A：针对高K值高压陶瓷电容、车载薄膜电容，低电平下介质特性无法复现实际工况，20V交流测试可模拟整机工作电压，精准筛查电压敏感型损耗超标元件。

Q3：TH2838能否接入工厂MES系统自动上传数据？A：可以，设备标配LAN以太网、RS232、USB多通讯通道，支持MODBUS、SCPI指令，上位机实时读取每一次测量参数、分选结果，自动上传产线数据库实现批次溯源。

Q4：图形扫描曲线可以导出做仿真吗？A：支持，扫描曲线可保存图片文件，测量数值导出Excel表格，直接导入电路仿真软件提取等效R/L/C/D模型参数，缩短器件建模周期。

Q5：TH2838能否控制多台外置直流偏流源？A：能够，仪器总线可联动最多6台TH1778系列偏流源，叠加最高120A直流电流，满足大功率车载电感饱和特性测试需求。

同惠电子TH2838LCR数字电桥凭借2MHz宽频覆盖、0.05%高精度自动平衡架构、图形化阻抗分析、大功率交直流叠加、全链路数字化通讯五大核心能力，填补国产高频阻抗分析设备的技术缺口，可替代进口高价同类仪器。一台设备同时覆盖材料研发、半导体测试、新能源自动化产线、计量检定四大应用场景，解决中低频设备频宽不足、无可视化分析、高压工况无法模拟、产线互联受限等长期行业痛点。整机具备完整安全与EMC合规资质，配套原厂全套测试夹具、免费分析软件与完善全国售后体系，兼顾设备采购成本与长期使用价值。企业若有高频元器件研发、全自动分拣产线改造、介质磁性材料检测需求，可向原厂索取TH2838完整手册、曲线分析实操案例，申请样机现场验证测量精度与自动化适配效果，文章来源于数字电桥。
