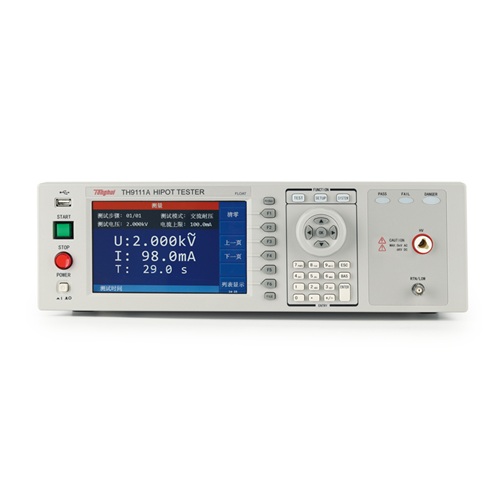

同惠TH9111A程控交直流耐压绝缘测试仪，提供AC5kV/100mA/500VA大功率输出，集成耐压、绝缘电阻、崩溃电压测试及电弧侦测功能，配备7英寸彩色显示屏与多重安全防护，适用于变压器、电机、新能源汽车等领域的电气安规测试。TH9111A程控交直流耐压绝缘测试仪是同惠推出的高精度安规测试设备，在TH9111基础上升级了电流量程与自动化适配能力，适配中高端产品的安规检测需求。

1. 核心性能参数

耐压测试：AC 0.05~5kV/120mA，DC 0.05~6kV/25mA，输出功率500VA

绝缘电阻测试：范围0.1MΩ~50GΩ，测试电压最高5kV，精度±1%

标配RS232、USB、LAN接口，支持中英文菜单，电弧侦测功能全覆盖

2. 特色功能亮点

搭载7寸高清TFT彩屏，支持一键截屏、一键记录测试数据，内置100组文件存储，每组最多50步测试流程

具备崩溃电压测试、OSC开短路接触检查功能，可精准定位产品绝缘击穿点，避免漏检误判

高压浮动输出+触电保护设计，符合欧盟EN50191安全标准，保障操作人员安全

3. 典型适用场景

广泛用于新能源部件、电机、变压器、高端家电、绝缘新材料等产品的安规检测，适配研发实验室与自动化产线的高精度测试需求。

产品简介

TH9111A程控交直流耐压绝缘测试仪是同惠电子基于多年电气安规测试仪器设计经验推出的高性能测试设备。该仪器将交流耐压（ACW）、直流耐压（DCW）及绝缘电阻（IR）测试三大核心功能集于一体，最大输出交流5kV/100mA，输出功率达500VA，能够满足大功率电气产品的耐压测试需求。

在电气设备的生产制造与质量检验过程中，耐压绝缘测试是验证产品绝缘性能、保障用电安全的关键环节。TH9111A程控交直流耐压绝缘测试仪凭借其大功率输出能力、全面的测试功能以及多重安全防护设计，广泛应用于绕线器件、电子元器件、电气产品、新能源汽车及自动化测试系统等领域。

核心特点概览：

大功率输出：AC5kV/100mA，500VA输出

高分辨率显示：7英寸800×480点TFT-LCD彩色显示屏

多功能集成：耐压、绝缘电阻、崩溃电压测试、电弧侦测、开短路检测

灵活存储：100个文件，每个文件最多50个测试步骤

安全防护：高压浮动输出设计、触电保护功能

产品核心功能与技术原理

1.耐压与绝缘电阻测试

TH9111A程控交直流耐压绝缘测试仪的核心功能是对被测产品施加高压，检测其绝缘性能是否达标。交流耐压测试适用于多数电气产品的常规检测，能够同时对绝缘材料的极性和非极性缺陷进行检测。直流耐压测试则更适合电容性负载（如带有较大电容的线缆和器件）的测试，因为直流测试不会产生电容性充电电流，测试结果更为稳定。绝缘电阻测试通过施加直流高压测量绝缘材料的电阻值，判断绝缘是否老化或受潮。

2.电弧侦测（ARC）功能

电弧放电是绝缘劣化的重要前兆。当材料承受较高电压时，若电场强度大于气体的电离能，会让材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受程度下降，最终发生绝缘失效。

此外，当被测件检测点间距过小时，在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。拉弧现象会产生高频的瞬时放电信号，此高频信号大于正常测试信号，因此会造成误判。

TH9111A程控交直流耐压绝缘测试仪的电弧侦测功能采用高频电量测量方式进行侦测，一方面可以判断材料绝缘性能是否有不良，另一方面可以有效防止误判。

3.崩溃电压测试功能

常规耐压测试仅设定上升时间和测试电压值，在测试时间内判断产品是否击穿。常规耐压检测仅能判断在指定电压下耐压是否合格，但对于需要检测高压耐受程度并得出准确崩溃电压值的场景，常规方法无法满足需求。

TH9111A程控交直流耐压绝缘测试仪在基本测试功能之外，增加了崩溃电压测试功能，可根据设定爬升的起始电压、结束电压、电压步进及时间间隔，逐渐对被测件进行测量。当被测件出现耐压绝缘不良的现象后，自动保存此时的电压值即为崩溃电压。这一功能对于研发阶段的绝缘设计验证、工艺改进和失效分析具有实用价值。

4.开短路检测（OSC检查）功能

在耐压测试过程中，由于被测件接触点氧化、测试线损坏等原因，可能发生开路现象，导致不良品被误判为良品。同时，被测件损坏或检测端间距过小也可能导致测试线短路。

TH9111A程控交直流耐压绝缘测试仪具备开短路检测功能，利用电容量变化判断接触状态。这一功能有效避免了因接触不良导致的漏检或误判，提升了测试的可靠性与效率。

5.安全防护设计

TH9111A程控交直流耐压绝缘测试仪设计了两种安全保护方案：

浮地输出功能：当人体不小心接触到测试高压端时，高压电路的低端（RETURN）并未接地，而是和地线隔离，相当于接入了一个高绝缘的电阻，因此通过人体的电流不会大于3.5mA，从而保证了测试人员的安全。本设计符合EN50191设备安全标准。

触电保护功能：当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3=i2-i1，当i3过高时即判定为触电，会立即切断输出，保障用户的安全。

详细技术参数

产品核心优势

TH9111A程控交直流耐压绝缘测试仪在同类产品中的差异化特点主要体现在以下几个方面：

1.大功率输出能力

该仪器输出功率达500VA，交流耐压可达5kV/100mA。对于变压器、电机定子/转子等具有较高寄生电容的绕线器件，常规小功率耐压测试仪可能因输出电流不足而无法有效测试，TH9111A的大功率设计可有效应对这一挑战。

2.崩溃电压测试功能

多数耐压测试仪仅能判断“通过/不通过”，而TH9111A程控交直流耐压绝缘测试仪可记录产品击穿时的具体电压值。这一功能对于研发阶段的绝缘设计验证、工艺改进和失效分析具有实际价值。

3.开短路检测（OSC检查）

测试前自动进行接触检查，避免因测试线接触不良导致的误判或漏检。这一功能在大批量生产线测试场景中可有效减少重复测试和不良品漏检。

4.符合EN50191标准的安全设计

TH9111A程控交直流耐压绝缘测试仪采用浮地输出设计，高压电路的低端与地线隔离。这一设计在保障测试准确性的同时，有效降低了操作人员触电的风险，符合EN50191设备安全标准。

5.灵活的存储与程控能力

支持100个测试文件、每个文件最多50个测试步骤的存储容量。配合RS232、USB、LAN、HANDLER等多种通信接口，可方便地集成到自动化测试系统中。

产品适用场景

TH9111A程控交直流耐压绝缘测试仪适用于以下产品和场景的电气安规测试：

绕线器件：变压器、发电机、马达等需要高功率耐压测试的产品，特别是各类电机定子、转子等寄生电容较高的产品。电源变压器需要检验主绝缘是否合格，包括一次线圈与二次线圈之间、它们与铁心及外壳之间的绝缘状况。

电子元器件：电容器、线圈、铁芯、扼流圈、滤波器等。

电气产品：家用电器、信息设备、影音产品、电热器具、照明设备等。

非电气产品：线材、无纺布、绝缘材料等的耐压及绝缘阻抗测试。

新能源汽车：车载充电机（OBC）、驱动电机、高压线束等部件的安规测试。

自动化测试系统：后面板输出功能方便生产线集成，支持自动化批量测试。

操作与使用优势

7英寸彩色显示屏：采用800×480分辨率TFT-LCD彩色显示屏，将测试结果用大字符显示，更加清晰直观，方便操作与判断。

中英文操作界面：支持中英文菜单切换，降低操作门槛。

一键截屏功能：可快速保存当前屏幕显示内容，便于测试记录存档与问题追溯。

灵活的测试时序设置：支持电压上升时间（0.1s-999.9s）、测试时间（0.3s-999s）、电压下降时间（0.1s-999.9s）及等待时间（0.1s-999s）的独立设置。

自动放电功能：直流耐压测试结束后，仪器自动对被测件进行放电，避免残余高压带来的安全风险。

报警指示：测试合格时以短音+绿灯提示，不合格时以长音+红灯报警，便于操作人员快速识别测试结果。

售后保障与产品资质

同惠电子（股票代码：920509）作为专业电子测量仪器制造商，在电气安规测试仪器领域积累了多年的研发与生产经验。

产品资质：

符合欧盟EN50191电气测试装置安装与操作安全标准

高压浮动输出设计，漏电流＜3.5mA

触电保护功能：0.5mA±0.25mA触发保护

标配附件：

TH90018高压测试电缆

标配接口：

RS232、USBHOST、USBDEVICE、HANDLER、LAN

选配：GPIB

安全保护：

启动保护：防止误启动高压输出

键锁保护：防止测试过程中误操作

常见问题FAQ

Q1：TH9111A程控交直流耐压绝缘测试仪的交流耐压和直流耐压输出各是多少？

A：TH9111A的交流耐压输出为0.05-5kV，直流耐压输出为0.05-6kV，负载变动率1%，精度1%，分辨率2V。

Q2：TH9111A的绝缘电阻测试范围是多少？

A：TH9111A的绝缘电阻测试范围为0.1MΩ-50GΩ，测试电压为DC0.05-5kV。

Q3：交流耐压测试和直流耐压测试应该如何选择？

A：交流耐压测试适用于多数电气产品的常规检测，能够同时对绝缘材料的极性和非极性缺陷进行检测。直流耐压测试更适合电容性负载（如长线缆、带有较大电容的器件），因为直流测试不会产生电容性充电电流，测试结果更稳定。一般建议优先采用交流测试，当交流测试无法满足要求时再选用直流测试。

Q4：电弧侦测功能的作用是什么？

A：电弧侦测功能用于捕捉测试过程中产生的瞬时高频放电信号。当材料表面气体发生电离形成打火现象时，仪器可及时识别并判断绝缘性能是否存在隐患，同时避免将正常放电误判为绝缘失效。TH9111A的AC电弧侦测范围为1mA-20mA，DC电弧侦测范围为1mA-10mA。

Q5：开短路检测（OSC检查）功能有什么实际价值？

A：在耐压测试过程中，由于被测件接触点氧化、测试线损坏等原因可能发生开路现象，导致不良品被误判为良品。OSC检查功能在测试前自动进行接触检查，利用电容量变化判断接触状态，可有效避免因接触不良导致的漏检或误判，提升测试可靠性与效率。

Q6：TH9111A支持自动化生产线集成吗？

A：支持。TH9111A程控交直流耐压绝缘测试仪标配RS232、USBHOST、USBDEVICE、HANDLER、LAN接口，可选配GPIB接口。后面板输出功能方便生产线布局，配合HANDLER接口可实现与自动化产线的信号交互。100组×50步的存储容量可满足多品种产品的测试程序切换需求。

TH9111A程控交直流耐压绝缘测试仪是为电气安规测试需求而设计的专业仪器。从500VA大功率输出能力到符合EN50191标准的安全设计，从崩溃电压分析到开短路检测，该仪器在测试性能、操作便捷性和使用安全性三个维度均提供了较为完整的解决方案。无论是实验室研发验证、生产线批量测试，还是第三方检测机构的合规性检验，TH9111A均可根据不同的测试需求提供相应的测试支持，文章来源于压力校验仪。
