同惠TH9112A程控交直流耐压绝缘测试仪，AC/DC双模式500VA大功率输出（5kV/100mA），绝缘电阻测试范围达0.1MΩ-100GΩ，集成耐压、绝缘电阻、崩溃电压测试及电弧侦测功能，符合GB/T7000.1-2023灯具检测标准，适用于电机、电子设备及新能源汽车等领域。TH9112A程控交直流耐压绝缘测试仪是常州同惠针对灯具、电机等大功率设备设计的大电流款安规测试设备，适配GB/T7000.1-2023新版灯具检测标准。

1. 核心性能参数

耐压测试：AC 5kV/100mA/500VA，DC 5kV/100mA/500VA，最大短路电流200mA

绝缘电阻测试：范围0.1MΩ~100GΩ，测试电压0.05kV~6kV可任意设定

7寸800×480点TFT彩屏，支持中英文菜单，全接口标配RS232、USB、LAN、Handler，可选配GPIB

2. 专属功能亮点

搭载500VA数字化大功率输出，不受市电波动影响，电压稳定性大幅提升

独有触电保护功能，操作人员误触高压时可瞬间切断输出，保障人身安全

支持电弧侦测、OSC开短路检查、崩溃电压测试，可精准定位产品击穿点

内置100个文件存储，单文件最多50步测试流程，适配自动化产线连续测试

3. 基础规格

整机尺寸430mm×132mm×500mm，净重21kg，标配耐压测试线、三芯电源线等配件。

4. 适用场景

覆盖变压器、电机、电子元器件、家电、绝缘材料、新能源汽车部件等领域，是大功率产品安规检测的主流设备。

产品简介

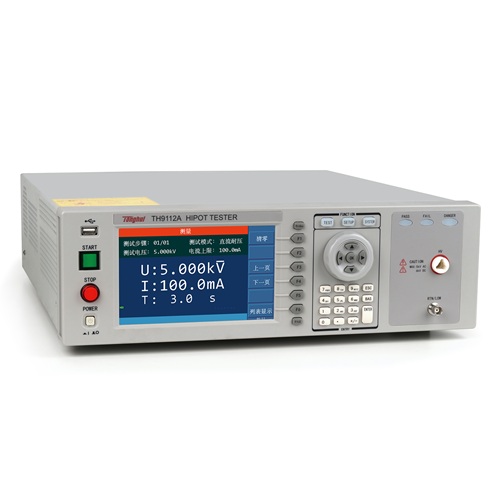

TH9112A程控交直流耐压绝缘测试仪是同惠电子基于多年电气安规测试仪器设计经验推出的大电流版本高性能测试设备。该仪器将交流耐压（ACW）、直流耐压（DCW）及绝缘电阻（IR）测试三大核心功能集于一体，AC和DC双模式均支持500VA大功率输出，最大输出交流5kV/100mA，直流同样可达5kV/100mA。绝缘电阻测试范围覆盖0.1MΩ至100GΩ，测试电压0.05kV至6kV可任意设定。在电气设备的生产制造与质量检验过程中，耐压绝缘测试是验证产品绝缘性能、保障用电安全的关键环节。TH9112A程控交直流耐压绝缘测试仪凭借其大电流大功率输出能力、宽量程绝缘测试范围以及全面的安全防护设计，广泛应用于灯具、电机、电子元器件、新能源汽车及自动化测试系统等领域。

核心特点概览：

大功率大电流输出：AC/DC双模式500VA（5kV/100mA）

绝缘电阻测试范围：0.1MΩ–100GΩ，测试电压0.05-6kV可调

高分辨率显示：7英寸800×480点TFT-LCD彩色显示屏

多功能集成：耐压、绝缘电阻、崩溃电压测试、电弧侦测、开短路检测

灵活存储：100个文件，每个文件最多50个测试步骤

安全防护：触电保护功能、启动保护、键锁保护

产品核心功能与技术原理

1.耐压与绝缘电阻测试

TH9112A程控交直流耐压绝缘测试仪的核心功能是对被测产品施加高压，检测其绝缘性能是否达标。交流耐压测试适用于多数电气产品的常规检测，能够同时对绝缘材料的极性和非极性缺陷进行检测。直流耐压测试则更适合电容性负载（如带有较大电容的线缆和器件）的测试，因为直流测试不会产生电容性充电电流，测试结果更为稳定。

绝缘电阻测试通过施加直流高压测量绝缘材料的电阻值，判断绝缘是否老化或受潮。TH9112A的绝缘电阻测试范围达0.1MΩ–100GΩ，测试电压0.05kV–6kV可任意设定，可覆盖从普通电气设备到高绝缘要求产品的测试需求。

2.数字化大功率耐压输出技术

传统模拟安规测试仪的原理是将市电经过自耦变压器调节，再经过高压变压器升压输出。当市电电压产生波动时，输出电压会随之变化，输出高压的品质无法得到保证。

TH9112A程控交直流耐压绝缘测试仪采用数字化耐压测试技术，输出高压不受市电影响，电压品质大幅提高，同时可以数字显示实时的测试电压，实现更精准的测量与显示。输出电压采用自适应反馈控制，使得负载变化不会造成输出电压的波动。数字化技术的应用还实现了输出高压的缓升/缓降功能、绝缘崩溃点寻找、电弧侦测、测试线接触检查等高级测量方法。

3.电弧侦测（ARC）功能

电弧放电是绝缘劣化的重要前兆。当材料承受较高电压时，若电场强度大于气体的电离能，会让材料表面气体发生瞬时电离现象，形成打火现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，最终发生绝缘失效。此外，当被测件检测点间距过小时，在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成拉弧现象。

拉弧现象会产生高频的瞬时放电信号，此高频信号大于正常测试信号，可能造成误判。TH9112A程控交直流耐压绝缘测试仪的电弧侦测功能采用高频电量测量方式进行侦测，AC档位为1mA–20mA，DC档位为1mA–10mA，一方面可以判断材料绝缘性能是否存在隐患，另一方面可以有效防止误判。

4.崩溃电压测试功能

常规耐压测试仅设定上升时间和测试电压值，在测试时间内判断产品是否击穿。而TH9112A程控交直流耐压绝缘测试仪在基本测试功能之外，增加了崩溃电压测试功能，可根据设定爬升的起始电压、结束电压、电压步进及时间间隔，逐渐对被测件进行测量。当被测件出现耐压绝缘不良的现象后，自动保存此时的电压值即为崩溃电压。

如果电压值爬升到截止电压，被测件仍未出现崩溃现象，则可以重新设置截止电压等进行进一步分析，直至得到正确的崩溃电压值。这一功能对于研发阶段的绝缘设计验证、工艺改进和失效分析具有实用价值。

5.开短路检测（OSC检查）功能

在耐压测试过程中，由于被测件接触点氧化、测试线损坏等原因，可能发生开路现象，导致不良品被误判为良品。同时，被测件损坏或检测端间距过小也可能导致测试线短路。

TH9112A程控交直流耐压绝缘测试仪具备开短路检测功能，采用600Hz检测条件，可在进行高压测试前先判断被测件是否可靠连接，再进行高压测试。这一功能有效避免了因接触不良导致的漏检或误判，提升测试可靠性与效率，同时减少对治具设备的伤害，节省测试成本。

6.安全防护设计

TH9112A程控交直流耐压绝缘测试仪具备多重安全保护方案：

触电保护功能：500VA大功率输出使得操作人员的安全风险增加。TH9112A设计了触电保护功能，当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3=i2-i1，当I3过高时即判定为触电，会立即切断输出，保障用户安全。

启动保护：防止误启动高压输出，避免操作人员因误操作而触电。

键锁保护：防止测试过程中误操作导致测试参数变更或测试中断。

报警指示：测试合格时以短音+绿灯提示，不合格时以长音+红灯报警，便于操作人员快速识别测试结果。

详细技术参数

产品核心优势

TH9112A程控交直流耐压绝缘测试仪在同类产品中的差异化特点主要体现在以下几个方面：

1.AC/DC双模式大电流大功率输出

该仪器交流（AC）和直流（DC）输出功率均达500VA，交流耐压5kV/100mA，直流耐压同样支持5kV/100mA大电流输出。对于变压器、电机定子/转子等具有较高寄生电容的绕线器件，常规小功率耐压测试仪可能因输出电流不足而无法有效测试。TH9112A的大电流设计可有效应对这一挑战，尤其适用于大功率电子设备和电机的耐压测试。

2.100GΩ宽量程绝缘电阻测试

TH9112A的绝缘电阻测试范围达0.1MΩ–100GΩ，测试电压0.05kV–6kV可任意设定。相比常规50GΩ量程的同类产品，可覆盖更高绝缘要求的测试场景，适用于对绝缘性能要求更为严苛的产品检测。

3.数字化控制与自适应反馈

与传统模拟安规测试仪不同，TH9112A采用数字化控制技术，输出电压不受市电波动影响。自适应反馈控制确保负载变化不会造成输出电压变化。这一设计保证了测试结果的准确性和重复性。

4.崩溃电压测试功能

多数耐压测试仪仅能判断“通过/不通过”，而TH9112A程控交直流耐压绝缘测试仪可记录产品击穿时的具体电压值。这一功能对于研发阶段的绝缘设计验证、工艺改进和失效分析具有实际价值。

5.开短路检测（OSC检查）

测试前自动进行接触检查，避免因测试线接触不良导致的误判或漏检。这一功能在大批量生产线测试场景中可有效减少重复测试和不良品漏检。

6.符合GB/T7000.1-2023灯具检测标准

TH9112A型交直流耐压绝缘电阻测试仪专门针对灯具行业设计，符合最新国家标准GB/T7000.1-2023的检测要求。

产品适用场景

TH9112A程控交直流耐压绝缘测试仪适用于以下产品和场景的电气安规测试：

灯具产品：符合GB/T7000.1-2023国家标准要求，适用于各类灯具的耐压及绝缘电阻测试。

绕线器件：变压器、发电机、马达等需要高功率耐压测试的产品，特别是各类电机定子、转子等寄生电容较高的产品。

电子元器件：电容器、线圈、铁芯、扼流圈、滤波器等。

电气产品：家用电器、信息设备、影音产品、电热器具、照明设备等。

非电气产品：线材、无纺布、绝缘材料等的耐压及绝缘阻抗测试。

新能源汽车：车载充电机（OBC）、驱动电机、高压线束等部件的安规测试。

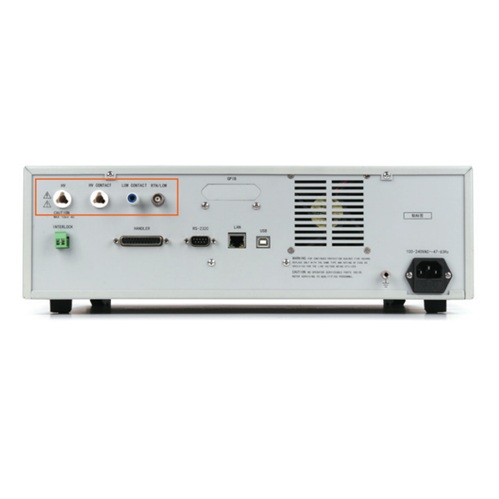

自动化测试系统：后面板输出功能方便生产线集成，支持自动化批量测试。

操作与使用优势

7英寸彩色显示屏：采用800×480分辨率TFT-LCD彩色显示屏，将测试结果用大字符显示，更加清晰直观，方便操作与判断。

中英文操作界面：支持中英文菜单切换，降低操作门槛。

一键截屏功能：可快速保存当前屏幕显示内容，便于测试记录存档与问题追溯。

列表显示模式：支持列表显示模式，可显示多步骤的设置及顺序测试结果，方便用户查看和比对。

灵活的测试时序设置：支持电压上升时间（0.1s-999.9s）、测试时间（0.3s-999s）、电压下降时间（0.1s-999.9s）及等待时间（0.1s-999s）的独立设置。

自动放电功能：直流耐压测试结束后，仪器自动对被测件进行放电，避免残余高压带来的安全风险。

报警指示：测试合格时以短音+绿灯提示，不合格时以长音+红灯报警，便于操作人员快速识别测试结果。

售后保障与产品资质

同惠电子（股票代码：920509）作为专业电子测量仪器制造商，在电气安规测试仪器领域积累了多年的研发与生产经验。

产品资质：

符合GB/T7000.1-2023灯具检测国家标准

触电保护功能：0.5mA±0.25mA触发保护

标配附件：

TH90003R/B耐压测试线

TH90015耐压测试线

标配接口：

RS232、USBHOST、USBDEVICE、HANDLER、LAN

选配：GPIB

安全保护：

触电保护功能：实时监测操作人员触电电流，立即切断输出

启动保护：防止误启动高压输出

键锁保护：防止测试过程中误操作

过流保护、过压保护、漏电保护

常见问题FAQ

Q1：TH9112A程控交直流耐压绝缘测试仪的交流耐压和直流耐压输出分别是多少？

A：TH9112A的交流耐压输出为0.05-5kV，直流耐压输出为0.05-6kV。AC和DC输出功率均达500VA，交流最大输出电流100mA，直流最大输出电流同样可达100mA（电压≤5kV时）。

Q2：TH9112A的绝缘电阻测试范围是多少？

A：TH9112A的绝缘电阻测试范围为0.1MΩ–100GΩ，测试电压为DC0.05-6kV可任意设定。

Q3：TH9112A与TH9110A/TH9111A的主要区别是什么？

A：TH9112A是该系列中的大电流版本，直流耐压电流最大可达100mA（电压≤5kV时），而TH9110A/TH9111A的直流电流为20mA级别。TH9112A更适合需要大电流直流耐压测试的场景，如大功率电机、变压器等产品的检测。

Q4：TH9112A适用于灯具行业的哪些标准？

A：TH9112A型交直流耐压绝缘电阻测试仪专门针对灯具行业设计，符合最新国家标准GB/T7000.1-2023的检测要求。

Q5：交流耐压测试和直流耐压测试应该如何选择？

A：交流耐压测试适用于多数电气产品的常规检测，能够同时对绝缘材料的极性和非极性缺陷进行检测。直流耐压测试更适合电容性负载（如长线缆、带有较大电容的器件），因为直流测试不会产生电容性充电电流，测试结果更稳定。一般建议优先采用交流测试，当交流测试无法满足要求时再选用直流测试。

Q6：电弧侦测功能的作用是什么？

A：电弧侦测功能用于捕捉测试过程中产生的瞬时高频放电信号。当材料表面气体发生电离形成打火现象时，仪器可及时识别并判断绝缘性能是否存在隐患，同时避免将正常放电误判为绝缘失效。TH9112A的AC电弧侦测范围为1mA-20mA，DC电弧侦测范围为1mA-10mA。

Q7：开短路检测（OSC检查）功能有什么实际价值？

A：在耐压测试过程中，由于被测件接触点氧化、测试线损坏等原因可能发生开路现象，导致不良品被误判为良品。OSC检查功能在测试前自动进行接触检查，利用电容量变化判断接触状态，可有效避免因接触不良导致的漏检或误判，同时减少对治具设备的伤害，节省测试成本。

Q8：TH9112A支持自动化生产线集成吗？

A：支持。TH9112A程控交直流耐压绝缘测试仪标配RS232、USBHOST、USBDEVICE、HANDLER、LAN接口，可选配GPIB接口。后面板输出功能方便生产线布局，配合HANDLER接口可实现与自动化产线的信号交互。100组×50步的存储容量可满足多品种产品的测试程序切换需求。

TH9112A程控交直流耐压绝缘测试仪是为大功率电气安规测试需求而设计的专业仪器。从AC/DC双模式500VA大电流输出能力到100GΩ宽量程绝缘电阻测试，从数字化自适应控制到崩溃电压分析，从开短路检测到触电保护功能，该仪器在测试性能、操作便捷性和使用安全性三个维度均提供了较为完整的解决方案。无论是灯具行业的合规性检测、电机生产线的批量测试，还是新能源汽车部件的高压可靠性验证，TH9112A均可根据不同的测试需求提供相应的测试支持，文章来源于压力校验仪。
