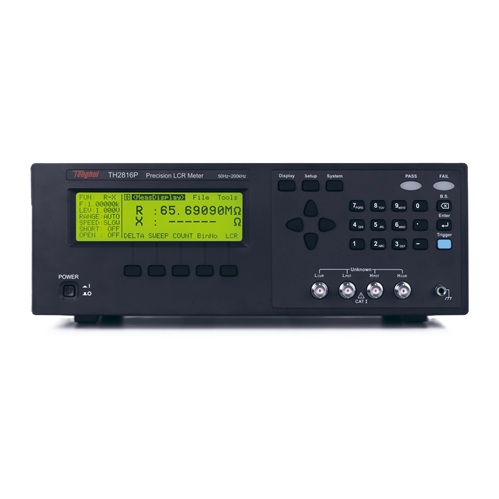

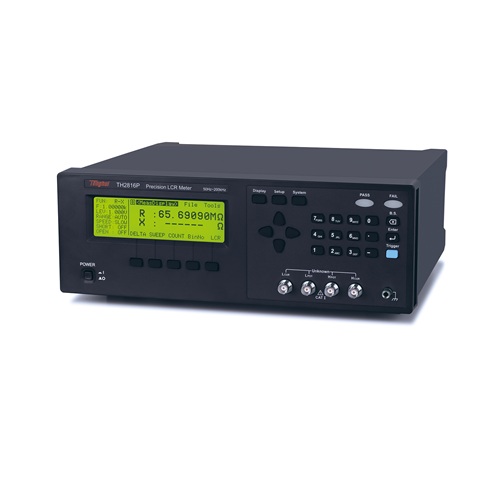

同惠TH2816P精密LCR数字电桥是同惠电子在TH2816A/B、TH2817A系列基础上推出的新一代高精度阻抗测量仪器。该仪器由32位微处理器控制，采用240×64点阵LCD显示，适用于电容、电感、电阻等无源元件的阻抗参数测量，可满足生产线质量保证、进货检验及实验室高精度测量等多种应用场景的需求。同惠TH2816P精密LCR数字电桥的核心优势体现在三个方面：精度——基本测量准确度达到0.02%，测试分辨率由6位升级至7位；速度——最快测试速度约60次/秒，新增快速+模式，相比经典型号效率提升一倍；频率分辨率——50Hz至200kHz范围内提供约12000个频率点。TH2816P在继承前代产品稳定性和一致性的基础上，实现了精度与速度的双重提升。

产品核心功能与技术原理

阻抗测量原理

同惠TH2816P精密LCR数字电桥采用四端对测量方式（Hcur、Lcur、Hpot、Lpot），通过向被测件施加交流测试信号，分别测量电压和电流，从而计算出阻抗及相关参数。四端对结构可有效减小引线及接触电阻对测量结果的影响，尤其适用于低阻抗元件的精确测量。

测试参数组合

仪器支持12种测量参数组合，包括Cp-D、Cp-Rp、Cs-D、Cs-Rs、Ls-Q、Ls-Rs、Lp-Q、Lp-Rp、Z-θ°、Z-θr、R-X、G-B。用户可根据被测件类型和实际应用场景选择串联或并联等效方式。

测试信号

频率：50Hz至200kHz，约12000个频率点，频率准确度0.02%

电平：0.01V至2.00V，以0.01V步进可调

输出阻抗：30Ω或100Ω可选

校正与补偿

仪器提供开路清零和短路清零功能，可分别进行单频点或扫频清零，有效消除测试夹具及线缆引入的杂散电容和引线电阻影响。此外，负载校正功能允许用户使用标准器修正测量误差，进一步提升特定频率下的测量准确度。

详细技术参数

测量显示范围

产品核心优势

1.精度升级：0.02%基本准确度

TH2816P将测量精度从上一代产品的0.05%提升至0.02%，测试分辨率从6位升级至7位。在需要高精度元器件筛选的场景中，这一精度提升可直接降低误判率，减少因测量误差导致的品质争议。

2.速度提升：快速+模式达60次/秒

相比经典型号，TH2816P新增快速+模式，测试速度可达60次/秒（16.7ms），使自动化测试效率提升一倍。对于产线批量测试而言，更快的速度意味着更高的产出效率。

3.12000个频率点的高分辨率

在50Hz至200kHz范围内提供约12000个频率点，用户可根据被测件的实际工作频率精确设定测试频率。相比仅提供37个典型频率点的型号，这一特性在谐振频率查找、频率特性分析等场景中具有明显优势。

4.10档精细分选

内置10档比较器（BIN1BIN9+OUT），并设有附属档（AUX），可同时对主参数和副参数进行判别。HANDLER接口可输出/BIN1/BIN9、/OUT、/AUX、/PHI、/PLO、/SREJ等详细的分选结果信号，方便与自动分选系统对接。

5.灵活的列表扫描

支持最多4点频率或电平列表扫描，与外部偏置电流源（如TH1773）配合可实现偏流扫描测试。每个扫描点均可独立设置比较上下限，适用于多条件批量测试场景。

6.丰富的接口配置

标配RS232C、HANDLER、USBHOST、USBDEVICE接口，GPIB为选件。USBHOST接口支持通过U盘进行固件升级，无需返厂即可完成系统更新。

7.操作便捷性

240×64点阵LCD显示，菜单化操作界面。仪器可存储12组设定文件，开机自动加载0号文件。键盘锁定功能可防止生产现场参数被误修改。

产品适用场景

电子元器件生产测试：电容器、电感器、电阻器、磁芯、变压器、压电器件、芯片组件等元件的阻抗参数批量检测与分选。

来料检验（IQC）：对采购的电子元器件进行参数验证，确保来料质量符合规格要求。

研发与实验室：新产品开发阶段的元件特性分析、参数验证及频率特性研究。

自动化测试系统集成：通过HANDLER接口与自动分选机、机械手等设备配合，实现元件的自动测试与分选。

印制电路板与继电器测试：PCB线路阻抗、继电器触点电阻、开关接触电阻等参数的测量评估。

电感器直流叠加特性测试：配合外部偏置电流源（如TH1773），通过列表扫描功能测试电感器在不同偏置电流下的电感量变化。

操作与使用优势

同惠TH2816P精密LCR数字电桥延续了TH2816A/B系列的操作逻辑，老用户可实现无缝切换。仪器提供三种数据显示方式：直读、绝对偏差（△ABS）和相对偏差（△%），用户可根据测试需求灵活选择。测量结果可选用大字符或小字符显示，小字符模式下刷新时间约3ms，可充分体现快速测量的优势。

校正操作方面，仪器支持单频点及扫频开路/短路清零，用户校正页面还提供三点频率的负载校正功能。文件管理功能允许用户将常用测试参数保存至内部非易失性存储器，共可存储12组文件，开机自动加载0号文件，大幅减少重复设定参数的时间。

售后保障与产品资质

同惠TH2816P精密LCR数字电桥由常州同惠电子股份有限公司（北交所股票代码：833509）生产制造。仪器保修期为二年（自发货日期起计算）。保修期内因用户操作不当造成的损坏，维修费用由用户承担；仪器由同惠电子负责终生维修。

仪器出厂标配内容包括：TH2816系列LCR数字电桥主机1台、TH26011A开尔文测试电缆1付、TH26005A测试夹具1台、TH26010镀金短路板1片、三线电源线1根、1A保险丝2只、使用说明书1份、测试报告1份、质保证书1张。GPIB接口为选件，需另行购买。

仪器符合以下安全与电磁兼容标准：绝缘电阻（电源端子与外壳间不小于50MΩ）、绝缘强度（1.5kV/50Hz交流电压1分钟无击穿）、泄漏电流不大于3.5mA，以及GB6833.4电源瞬态敏感度、GB6833.6传导敏感度、GB6833.10辐射干扰等电磁兼容性要求。

常见问题FAQ

Q1：TH2816P、TH2816A+、TH2816B+三者有什么区别？

A：主要区别在于精度和频率点数。TH2816P提供0.02%精度、7位读数、约12000个频率点；TH2816A+和TH2816B+为0.05%精度、6位读数。TH2816B+仅提供37个典型频率点，TH2816P和TH2816A+均支持12000个频率点。分选档数方面，TH2816P和TH2816A+为10档，TH2816B+为4档。

Q2：如何选择串联等效还是并联等效？

A：一般原则是：低值阻抗元件（如高值电容、低值电感）使用串联等效；高值阻抗元件（如低值电容、高值电感）使用并联等效。同时也可根据元件的实际使用场景决定——例如电容器用于电源滤波时使用串联等效，用于LC振荡电路时使用并联等效。

Q3：开路清零和短路清零多久做一次？

A：建议在每次开机预热20分钟后、更换测试夹具或测试线缆后、以及环境条件（温度、湿度）发生明显变化时重新执行清零操作。高阻抗器件（>3kΩ）的精确测量应打开开路校正；低阻抗器件（<100Ω）的精确测量应打开短路校正。

Q4：TH2816P能否测量有极性器件？

A：可以。测量有极性器件（如电解电容）时，需注意高电位端接Hc、Hp端子，低电位端接Lc、Lp端子，且测试前应先对器件进行放电，以免损坏仪器。

Q5：仪器如何与计算机通讯？

A：TH2816P标配RS232C串行接口和USBDEVICE接口，支持SCPI标准命令集。GPIB接口为选件。RS232C通讯参数为：波特率9600bps、8位数据位、1位停止位、无校验。总线模式可在系统配置页面设置为RS232或GPIB。

Q6：如何通过U盘升级固件？

A：将升级文件（如update2816.sec）放入U盘根目录，插入仪器后面板USBHOST接口。进入SystemConfig页面，将光标移至About处，菜单区会显示Update按钮，按下后进入升级流程，约10秒后仪器自动重启即可完成升级。

同惠TH2816P精密LCR数字电桥以0.02%的测量精度、7位读数分辨率、约60次/秒的测试速度以及12000个频率点的精细分辨率，为电子元器件阻抗测量提供了专业的技术方案。仪器在继承前代产品稳定性和操作习惯的基础上，实现了精度与效率的双重提升，可满足从实验室研发到产线批量测试的多元化需求。文章来源于数字电桥。
