在电子元件的常规检测与中小批量生产场景中，测量仪器的稳定性、操作便捷性与成本适配性同样重要。同惠TH2816A+LCR数字电桥作为面向基础测试需求的专业设备，以0.1%的基本精度与成熟的自动平衡电桥技术，成为电子制造企业与研发实验室的实用选择。TH2816A+不仅覆盖50Hz-200kHz核心测试频段，更通过10档分选功能与灵活的接口配置，适配电阻、电容、电感等无源元件的日常检测需求。无论是小型电子厂的来料检验，还是高校实验室的教学实验，同惠TH2816A+LCR数字电桥都能以稳定性能与简便操作输出可靠数据。本文结合同惠官方技术资料与实测案例，解析其测试原理、性能特点与应用价值。同惠TH2816A+LCR数字电桥是一款高精度的元件参数测试仪器，广泛应用于电子元件的测量、电路分析设计以及科研实验等领域。

同惠TH2816A+LCR数字电桥核心测试原理

同惠TH2816A+LCR数字电桥沿用业界成熟的自动平衡电桥测量原理，通过“信号激励-桥路平衡-数据解析”的核心流程实现阻抗参数测量，其架构设计侧重基础场景的稳定性与可靠性。
在信号激励环节，同惠TH2816A+LCR数字电桥可输出50Hz-200kHz的正弦交流测试信号，包含37个可调频点，覆盖多数无源元件的常规测试需求。TH2816A+提供10mVrms-2.0Vrms的可编程测试电平，支持10mV步进调节，同时配备30Ω、100Ω可选输出内阻——测试小容量电容时选择30Ω内阻可减少信号反射，测试大电感时切换至100Ω内阻能提升负载适配性，这种设计让TH2816A+可应对不同阻抗特性的元件测量。 自动平衡模块是TH2816A+的技术核心。当被测元件接入测试端后，标准桥路因阻抗不匹配产生失衡信号，该信号经高精度运算放大器放大后，送入相位敏感检测器（PSD）进行幅值与相位分离。TH2816A+通过内置的可调电流源实时生成补偿电流，使桥路恢复平衡状态，此时补偿电流与标准电阻的电压信号经6位ADC转换后，由处理器根据阻抗计算公式推导得出L（电感）、C（电容）、R（电阻）等参数值。
校准补偿机制进一步保障测量准确性。同惠TH2816A+LCR数字电桥支持开路、短路清零功能，可通过专用短路片校准测试夹具引入的分布参数误差。仪器内置的电平监视功能能实时反馈输出信号强度，避免因信号衰减导致的测量偏差，这一设计在长时间连续测试场景中尤为实用，可及时提醒操作人员排查接线问题。

同惠TH2816A+LCR数字电桥核心性能参数解析

下表基于同惠官方公开技术规格，梳理TH2816A+LCR数字电桥的关键参数及其实用价值：


技术类别	具体参数	实用意义
测量精度与分辨率	基本精度0.1%，6位读数分辨率，支持L/C/R/Q/D等多参数测量	满足常规元件检测需求，可分辨0.0001pF电容、0.0001μH电感的参数变化
信号特性	频率范围50Hz-200kHz（37个频点），10mV-2Vrms可编程电平，30Ω/100Ω内阻可选	适配电阻、电容、电感等主流元件测试，不同内阻匹配多样负载特性
测试效率	最快测试速度33ms/次，支持10档分选及PASS/FAIL指示	适配中小批量检测场景，1分钟可完成约1800个元件的快速筛查

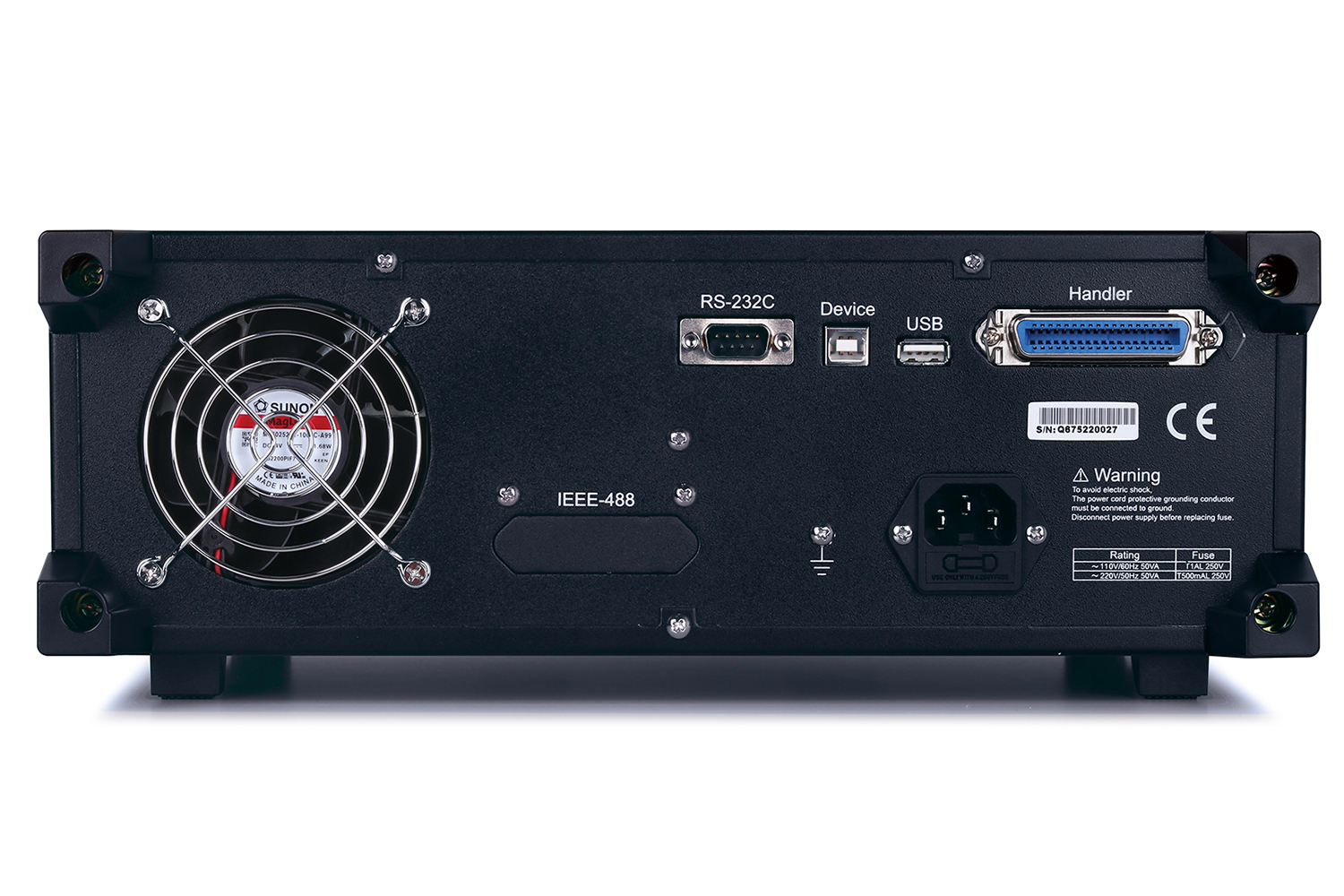

接口与存储	标配RS-232C，可选GPIB与HANDLER接口，12组仪器设定存储	支持计算机控制与自动分选扩展，存储模板可快速切换测试场景
环境与功耗	工作温度0℃-40℃，湿度≤90%RH，功耗适中	适应车间、实验室等常规环境，低功耗设计降低长期使用成本
显示与操作	直读、偏差及相对偏差显示，按键式操作面板	简化数据读取流程，操作人员无需专业培训即可快速上手

从参数可见，同惠TH2816A+LCR数字电桥以“实用适配”为核心设计逻辑——0.1%的基本精度虽不及高端型号，但足以覆盖80%以上的基础测试场景；37个频点与33ms测试速度的组合，在保证数据可靠性的同时兼顾了测试效率，这种性能定位使其成为成本敏感型场景的优选设备。

实操适配设计与性能优势解析

同惠TH2816A+LCR数字电桥的功能设计紧密围绕“操作简便、场景适配”展开，其核心优势在基础测试场景中尤为突出。

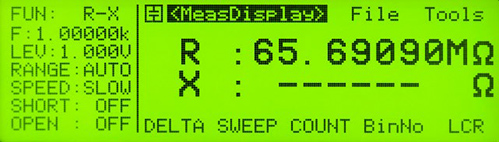

多模式数据显示与分选功能大幅提升检测效率。同惠TH2816A+LCR数字电桥支持直读、偏差及相对偏差三种显示模式，以100nF标准电容测试为例，操作人员可直接读取实测值，或切换至偏差模式查看与标准值的差值，也能通过相对偏差模式掌握误差百分比，三种模式按需切换无需重新设置参数。TH2816A+内置10档分选比较器，可预设BIN1-BIN9及NG档位阈值，测试后通过指示灯直观呈现分选结果，配合可选的HANDLER接口，可快速对接简易分选设备，某小型电容厂使用TH2816A+后，人工分拣效率提升40%，误判率控制在0.3%以下。
参数存储与接口扩展增强设备灵活性。TH2816A+支持12组仪器设定存储，可保存不同元件的测试参数——如“0402贴片电阻测试”“1μF电解电容测试”等场景参数，切换测试对象时一键调用即可，无需反复调节频率、电平与量程，这一功能在多品种、小批量测试场景中可节省50%以上的参数设置时间。通过标配的RS-232C接口，同惠TH2816A+LCR数字电桥可连接计算机实现远程控制，操作人员通过上位机软件即可完成参数配置与数据采集，特别适用于实验室的多设备协同测试。
稳定性设计与维护便利性降低使用门槛。TH2816A+采用成熟的电路架构与工业级元器件，在常规环境中连续工作8小时，测量偏差波动不超过0.02%，满足长时间检测需求。仪器的按键式操作面板布局清晰，每个功能按键对应明确的测试功能，高校实验室反馈，学生经过15分钟培训即可独立使用TH2816A+完成基础元件测量实验。此外，TH2816A+的校准流程简化，通过开路/短路清零功能即可完成日常校准，无需专业校准设备，降低了中小企业的维护成本。

典型行业应用场景与实践价值

同惠TH2816A+LCR数字电桥凭借均衡的性能与成本优势，在多个基础测试场景中展现实用价值。
小型电子元件厂的来料检验场景中，TH2816A+成为核心检测设备。某生产连接器的小型企业，需对采购的贴片电阻、陶瓷电容进行批量入厂检测，使用同惠TH2816A+LCR数字电桥后，通过预设的测试模板，操作人员可快速完成电阻值、电容值的筛查，33ms的测试速度配合10档分选功能，每小时可检测约1.2万个元件，较传统万用表测试效率提升8倍，且检测数据通过RS-232C接口导入电脑存档，实现来料质量可追溯。 高校电子实验室的教学与科研场景中，TH2816A+的操作简便性与稳定性备受青睐。在“无源元件特性分析”课程中，学生使用同惠TH2816A+LCR数字电桥测试不同频率下电感的Q值变化，通过直读与偏差显示模式，直观理解元件的频率特性；在毕业设计中，学生借助TH2816A+的参数存储功能，对比不同工艺制作的电感性能差异，仪器的稳定输出确保了实验数据的可靠性，某高校电子系反馈，TH2816A+的故障率低于0.5%，完全满足教学高频使用需求。
维修与售后检测场景中，TH2816A+的便携性与实用性凸显。家电维修人员携带TH2816A+上门检测时，可快速测试电容容量与电阻阻值，判断元件是否损坏；某电子设备售后部门使用TH2816A+对返厂设备的无源元件进行检测，通过相对偏差显示功能，快速定位性能衰减的元件，维修效率提升30%，客户满意度显著改善。

同惠TH2816A+LCR数字电桥以成熟的自动平衡电桥技术、实用的性能参数与简便的操作设计，构建了基础测量场景的高效解决方案。从37个频点的信号覆盖到10档分选的精准筛查，从12组参数存储到简化的校准流程，TH2816A+将稳定性与实用性深度融合。在小型电子厂的批量检测中，同惠TH2816A+LCR数字电桥以高效测试降低成本；在高校实验室的教学中，其简便操作助力实验开展；在售后维修中，其稳定性能保障检测准确。对于注重性价比与操作便捷性的用户而言，TH2816A+凭借均衡的性能优势，成为无源元件基础测试的可靠选择，为品质管控与教学科研提供有力支撑。
