SINEAXTV815全进口可编程直流信号转换器

SINEAXTV815可编程直流信号转换器 对电压或电流的信号进行分离、放大或将其转换为另一电平或信号(电流或电压),并在输入、输出和电源电压这三路之间提供电流隔离,同时将输入信号转换为设置的输出信号(电流或电压)。用来安装在工业装置中,并符合EN61010-1的标准要求,为了满足抗扰度要求,建议用户屏蔽电缆连接信号,屏蔽必须连接至仪表的一次接地,较好的不要在电源设备(如逆变器、电机、感应炉等)附近布线,在连接时必须确保所有线......

产品描述

SINEAXTV815可编程直流信号转换器对电压或电流的信号进行分离、放大或将其转换为另一电平或信号(电流或电压),并在输入、输出和电源电压这三路之间提供电流隔离,同时将输入信号转换为设置的输出信号(电流或电压)。用来安装在工业装置中,并符合EN61010-1的标准要求,为了满足抗扰度要求,建议用户屏蔽电缆连接信号,屏蔽必须连接至仪表的一次接地,较好的不要在电源设备(如逆变器、电机、感应炉等)附近布线,在连接时必须确保所有线路断电,以防高压可能造成危险!

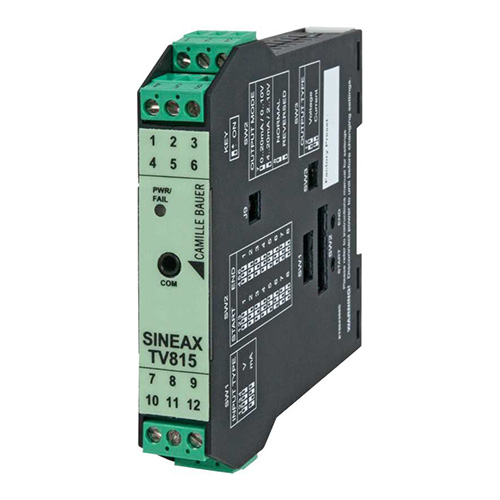

SINEAXTV815可编程直流信号转换器

SINEAXTV815可编程直流信号转换器参数说明

输入,输出和电源电压之间的三路隔离(1500 V AC)
带有DIP开关的可编程输入(电流或电压)
带有DIP开关的可编程输出(电流或电压)
传感器线两线连接(稳定的20 V DC,较大20 mA,带短路保护)
电源:9~40 VDC / 19~28 VAC / 50~60 Hz
功率要求:较大2.5 W
绝缘测试电压:1.5 KV AC rms
基本精度:0.1%(在参考条件下)
分辨率:11位
响应时间:35毫秒
设置:使用DIP开关
安装:35毫米DIN导轨
外壳材料:PBT(黑色)
机械防护等级:IP20
工作温度:-20 ...+ 60°C
重量:140克
尺寸(宽*高*深):17.5 x 100 x 112毫米
通过标准认证:CE合规性:EN 61000-4-5 2级;EN 61000-6-2;EN 61000-6-4;EN 61010-1

SINEAXTV815可编程直流信号转换器规格说明书

Allgemeine Daten
Hilfsenergie 10…40 VDC / 19…28 VAC / 50-60 Hz
Stromverbrauch max.2.5 W
Galvanische Trennung Prüfspannung 1.5 kV AC rms
Grundgenauigkeit 0,1% (bei Referenzbedingung)
Auflösung 11 Bit
Reaktionszeit 35 ms
Einstellungen DIP - Schalter
Montage 35 mm DIN Schiene
Material PBT (schwarz)
Gehäuseschutzart IP20
Betriebstemperatur -20…+60°C
Gewicht 140 g
Abmessung (B x H x T) 17.5 x 100 x 112 mm
Eingang (1x)
Spannung -20…20 V, min.Eingangsimpedanz:1 MΩ
Strom -20…20 mA, max.Eingangsimpedanz:50 Ω
Ausgang (1x)
Spannung 0…10 V, min.Bürde:20 kΩ
Strom 0…20 mA (aktiv/passiv), max.Bürde:600 Ω
Vorschriften
Kennzeichnung CE
Normen EN 61000-4-5 Clas 2;EN 61000-6-2;EN 61000-6-4;
EN 61010-1
SINEAXTV815可编程直流信号转换器的螺纹端子,适用于较大2.5平方毫米的电线横截面,连接电缆时,要先拆下约0.8cm的电缆绝缘层,再将电缆插入圆形开口,然后拧紧螺钉端子,要小心地使用螺丝刀,很后检查电缆连接是否牢固。测量输入时不得超过上限,以免严重损坏模块;使用尺寸合适的保险丝保护电源,否则可能会损坏模块。为达到较好使用效果和保持使用寿命,要确保信号隔离器充分通风。建议用户垂直安装在适合的位置,为避免在产生热量的设备上方安装信号转换器,可以将其安装在开关柜的底部。
文章来源于Camillebauer
