SINEAXTV819隔离器

SINEAXTV819隔离器 可以安装在轨道和墙壁上,用于直流信号的电气隔离,对输入和输出信号分别进行电绝缘,以放大或者改变输入信号的信号电平或类型,可处理单极、双极和实时零信号,负载提升和信号转换选项,紧凑的设计提供了宽泛的输入和输出范围,可以供用户选择。安全隔离可以增强到600V(Cat.II)或1000V(Cat.I),满足IEC1010和EN61010标准中所有有关电磁兼容性、EMC和安全性的重要要求和规定,并严格按照ISO9001质量保证标准进行设计开发、制造和......

产品描述

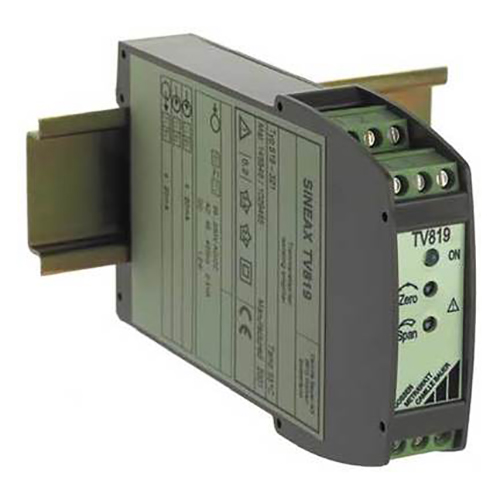

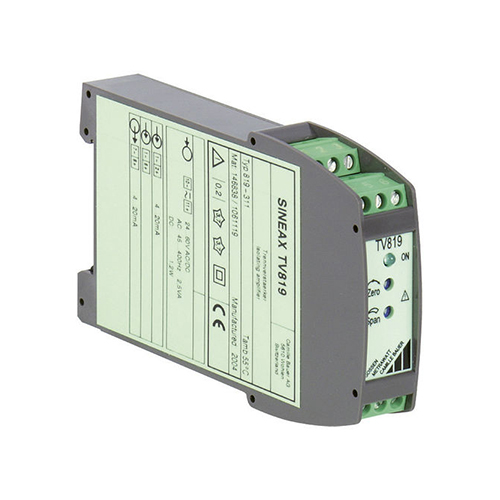

SINEAXTV819隔离器可以安装在轨道和墙壁上,用于直流信号的电气隔离,对输入和输出信号分别进行电绝缘,以放大或者改变输入信号的信号电平或类型,可处理单极、双极和实时零信号,负载提升和信号转换选项,紧凑的设计提供了宽泛的输入和输出范围,可以供用户选择。安全隔离可以增强到600V(Cat.II)或1000V(Cat.I),满足IEC1010和EN61010标准中所有有关电磁兼容性、EMC和安全性的重要要求和规定,并严格按照ISO9001质量保证标准进行设计开发、制造和测试的。
SINEAXTV819

SINEAXTV819隔离器操作说明书

手动调零和量程校准
输入范围在0~20mA必须连接焊接跳线1、5、6和11;
输入,输出和辅助电源之间的电气隔离
灵活:超过250种不同的输入和输出组合,可以配置跳线
带有绿色LED的电源监控
P12外壳,用于高帽导轨安装
输入、输出3.7kV与电源之间的电气绝缘,以防止由于潜在泄漏造成测量误差
通过简单定位焊接跳线,可选择250多种不同的输入和输出组合,提供灵活性
标准与非标准用户规范
 电流隔离放大器SINEAXTV819

SINEAXTV819隔离器使用说明书

Description Order Code
1. Mechanical design
Housing with screw terminals, not pluggable
819 -
3
Housing with screw terminals, pluggable 9
2. Version / Power supply
Standard/Power supply 24 ~ 60 V DC, AC

1
Standard/Power supply 85 ~ 230 V DC, AC 2
3. Function
1 input max. 1000 V
1 electrically insulated output

1
4. Input signal
Input [V]

9
Input [mA] Z
5. Output signal
Output [V]

9
Output [mA] Z
6. Output characteristics
Standard (directly proportional, 0~Y/0,2Y~Y/-Y~0~+Y)

0
Inversely (proportional, Y~0/Y~0,2Y/+Y~0~–Y) 1
7. Test certificate
Without test certificate

0
With test certificate in German D
With test certificate in English E

SINEAXTV819隔离器测量输入

直流电流极限值:0…0.1 to 0…40 mA, also live-zero, start value > 0 to ≤ 50% final value or span 0.1 to 40 mAbetween – 40 and 40 mA (also bipolar asymmetrical)
直流电压极限值:0…0.06 to 0…1000 V, also live-zero, start value > 0 to ≤ 50% final value or span 0.06 to 1000 Vbetween –1000 and 1000 V (also bipolar asymmetrical)
过载能力:直流电流连续2倍,直流电压连续2倍

SINEAXTV819隔离器测量输出

直流电流极限值:0~1或0~20 mA,0.2~1或 4~20 mA,– 1~0~+ 1或–20~0~+ 20 mA
外部电阻:RextMAX≤ 600Ω输出20mA
直流电压极限值:0…1to0…10V,0.2…1to2…10V,-1…0…+1to–10…0…+10V
负载能力:Rext min≥2kΩ at output 10 V
SINEAXTV819隔离器包括壳体和盖,需要打开紧紧连接在一起的隔离器时,用户可以看到在外壳的顶部边缘有四个小凹口,要打开外壳,请在小凹口处用置螺丝刀(很小尺寸2)小心地将销从外壳中提出几毫米。要完全提起盖,请在壳体和盖之间放置适当的工具并松开所有销。关闭外壳,将销钉插入外壳上的孔中并轻轻拧紧将两个零件压在一起,直到壳体和盖完全闭合。
