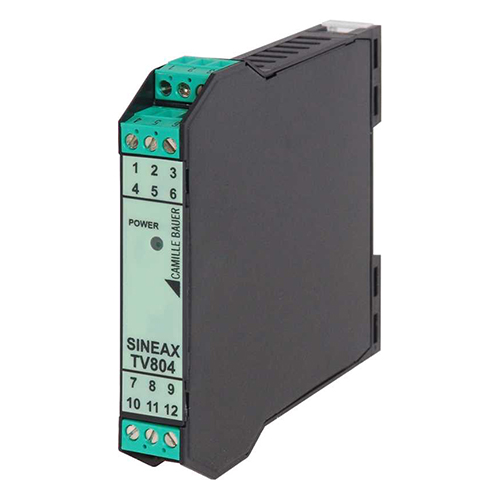

SINEAXTV804信号分离器
SINEAXTV804信号分离器 可以采用主动或者被动的方式对电流进行输入和输出的测量，采用2线制变送器的电源，20V直流稳定，较大20mA，以防止短路，可以垂直安装在DIN46277导轨上。为了获得较好的工作和持续时间，并确保模块的充分通风，建议安装在面板的下侧，避免放置在电缆管道或其他可能关闭通风口的物体以及可以产生热量的设备上进行安装；如果设备并排安装，建议它们之间至少保持5mm的距离，以使内部温度不超过高达温度的允许值； 建议通过将......
产品描述
SINEAXTV804信号分离器可以采用主动或者被动的方式对电流进行输入和输出的测量，采用2线制变送器的电源，20V直流稳定，较大20mA，以防止短路，可以垂直安装在DIN46277导轨上。为了获得较好的工作和持续时间，并确保模块的充分通风，建议安装在面板的下侧，避免放置在电缆管道或其他可能关闭通风口的物体以及可以产生热量的设备上进行安装；如果设备并排安装，建议它们之间至少保持5mm的距离，以使内部温度不超过高达温度的允许值；建议通过将屏蔽层连接到适当的接地点来使用屏蔽电缆进行布线且要保持连接线远离电源电缆，逆变器，电机，感应炉等。
SINEAXTV804信号分离器技术数据说明书
| Power supply | 9 … 40 V DC, 19 … 28 V AC |
| Accuracy | 0.2% |
| Response time | 40 ms |
| Galvanic isolation | Power supply / input / output at 1500 V AC, digital |
| Power consumption | 2.5 W |
| Protection for inputs | Except current: 60 V continuous, current 200 mA continuous |
| Humidity | Up to 90% at + 40 °C (not condensing) |
|
Housing |
Terminal housing for mounting on 35 mm DIN 46277. “V0” self-extinguishing glass filled nylon case |
| Dimensions | 17.5 x 100 x 112 mm (w x h x d) |
| Weight | 140 g |
| Operating temperature | – 20 … + 60 °C |
| Connections | Plug-in screw clamp terminal blocks, wires up to 2.5 mm2 |
| IP Protection | IP 20 |
| Conformity | CE |
SINEAXTV804信号分离器测量参数说明
电源：9...40V/DC，19...28VAC，50...60Hz，较大值2.5瓦
输入：0...20mA或4...20mA
输入阻抗：20欧姆
输出：0...20mA或4...20mA，较大输出回路阻抗600欧姆
温度：0 ...50℃
湿度：30...90％RH，在40℃下无冷凝
湿度：30...90％RH，在40℃下无冷凝
校准率：0.5％
温度系数：0.02％℃
线性度：0.05％
输入保护：100mA，连续
输出和电源电压保护：较大脉冲过电压400W/毫秒
相关标准：EN50081-2（EMC），EN50082-2（EMC）
SINEAXTV804电流信号隔离器在并排放置时，在以下情况中，可能需要将其至少分离5 mm：1.上层板温度高于45℃，且至少有一种重载工作温度验证；2.上板温度高于35°C，且至少两个重载工作温度验证。连接的电源电压必须介于9...40V/DC（极性无关)或19...28V/AC之间,如果超过上限，则可能损坏设备。如有必要，可以安装带保险丝的电源。在进行有效输入时，可用2线制变送器，电源直接由20V DC稳定电源电压供电，较大电流20 mA，具有短路保护；被动输入时，输入电流由外部电源提供（来自外部电源的环路电源）。
