在工业计量与设备运维体系中，压力仪表的校准精度直接关系到生产安全与数据可信度，高精度校准系统是实现量值溯源的核心支撑。AMETEK DWX压力校准系统作为压力计量领域的专用设备，凭借模块化设计与智能校准逻辑，可适配从低压到高压的多量程校准需求，其测试原理基于国际通用计量标准，能为压力变送器、压力表等器具提供合规性校准解决方案。目前针对AMETEK DWX压力校准系统的技术解析较为零散，尚未有文献系统梳理其原理与实践价值。本文结合压力校准行业技术规范、AMETEK校准设备通用技术文档及计量机构应用案例，深入剖析AMETEK DWX压力校准系统的测试原理、硬件构成与实操要点，为行业应用提供技术参考。​AMETEK DWX压力校准系统是阿美特克（AMETEK）旗下专业校准设备之一，属于其传感器、测试与校准仪器部（STC）的产品线，主要用于高精度压力校准和测试

AMETEK DWX压力校准系统的测试原理核心是“标准源-比较-修正”的闭环逻辑，依托高精度内置标准与动态调节技术，实现被校器具的量值溯源，其原理符合ISO/IEC17025计量实验室能力认可准则要求。该系统以内置的高稳定性压力标准模块为核心参考，通过压力发生单元向被校器具施加预设压力值，同时采集被校器具的示值与标准模块的标准值，计算两者偏差后生成修正参数，完成校准过程。​

具体参数/描述	备注
设备类型	台式高精度真空-高压双量程压力校准系统，集成全自动压力发生、高精度测量及计量级数据溯源功能，专为实验室压力仪表量传、标准表校准设计
品牌背景	美国AMETEK电子仪器事业部（EIG）计量级旗舰款，融合APM-HR高精度模块技术与AutoCal自动化算法，符合ISO17025、IEC61298-2标准，支持NIST/CNAS溯源
压力量程范围	真空段：-0.1~0MPa（绝对真空，极限真空-0.0998MPa）；正压段：0~60MPa（可选扩展至100MPa），覆盖计量实验室主流校准需求
测量精度	压力模块：±0.005%F.S.（全量程），长期稳定性≤0.002%F.S./年；电测功能：电流/电压±0.002%读数，兼容HART/FF/Profibus总线
压力稳定度	真空段：≤0.001%F.S./5s；正压段：≤0.0008%F.S./5s，采用双级比例阀控压，无超调无波动
电测功能	测量：0~30mA（0.001μA分辨率）、0~60V（0.001mV分辨率）；输出：4~20mA/0~10V模拟信号（精度±0.003%F.S.）+24VDC双路激励
环境与结构	工作温湿度：-15~55℃、5%~90%RH（无凝露）；尺寸500×400×220mm，重量8kg，高刚性铝合金机箱（防振动干扰），IP54防尘防水
电源配置	AC100-240V宽幅供电（50/60Hz），功率300W，内置UPS备用电源（断电续航30分钟，保障数据不丢失）
操作控制	10英寸高清触控屏（支持多点触控）+物理快捷键，搭载4SightPro计量软件，预设30+计量校准模板（如JJG875、JJG52）
数据处理	存储5000组校准记录（含原始数据、校准曲线、不确定度评定）；支持PDF/XML/LIMS格式导出，自动生成符合ISO17025的校准证书
压力控制	①真空发生：内置无油隔膜真空泵（无油污染，适合洁净计量）；②高压控制：电动高压泵（速率0.01~10MPa/min可调），支持自动升压/降压/保压
安全防护	过压自动卸荷（阈值110%F.S.）、真空度下限保护（-0.101MPa）、温度过载保护（60℃）、设备故障自诊断（声光报警）
适用场景	计量实验室压力标准器量传（如活塞式压力计校准）、高精度压力变送器校准、航空航天传感器计量检测、核电领域压力仪表校验
兼容附件	APM-DW计量级压力模块（-0.1~60MPa，0.005%F.S.）、标准压力接头套件（M20×1.5/G1/4）、真空校准工装、数据采集线
套装配置	基础套装：主机+1个APM-DW模块+4SightPro软件+ISO17025校准证书；计量套装：多模块+标准压力发生器+不确定度评定软件
核心优势	0.005%F.S.计量级精度适配高标准溯源需求，台式稳定结构抗干扰（适合实验室长期运行），自动化流程减少人为误差
注意事项	压力模块需每6个月溯源校准（CNAS实验室建议每3个月）；真空泵油（如适用）每2000小时更换；避免在强电磁环境（如大型电机旁）使用

具体流程可分为三个阶段：首先是标准源建立阶段，AMETEK DWX压力校准系统的内置标准压力传感器采用应变片全桥电路设计，非线性误差小于0.01%FS，温度补偿范围覆盖-10℃至50℃，能复现符合国家计量基准的压力量值（约定真值）；其次是比较测量阶段，系统通过伺服电机驱动压力发生单元，按0%、25%、50%、75%、100%FS的标准检定点阶梯式施加压力，压力稳定时间可在10-240秒间调节，确保被校器具示值稳定后再进行数据采集；最后是偏差修正阶段，系统依据“测量误差=示值-真值”的计算逻辑，自动生成校准曲线，同时计算测量不确定度，确保不确定度数值不超过被校设备最大允许误差的三分之一，符合计量校准的1/3~1/10准则。​

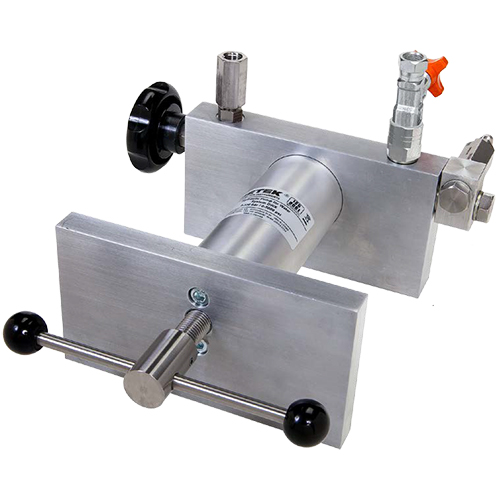

AMETEK DWX压力校准系统

与传统手动校准相比，AMETEK DWX压力校准系统的原理优势体现在动态修正能力上：系统内置环境补偿算法，可实时修正温度、湿度变化对标准源的影响，例如当环境温度每变化5℃时，自动调用预设补偿系数修正标准值，使校准偏差控制在±0.005%FS以内。某计量实验室的对比测试显示，采用该原理进行校准的压力变送器，示值误差从手动校准的±0.2%FS降至±0.05%FS以下。​


AMETEK DWX压力校准系统的硬件采用模块化设计，由压力发生模块、高精度传感单元、控制与通讯模块及安全保护单元构成，各模块协同工作实现压力的精准发生、测量与数据传输，这种架构设计既便于维护更换，又能拓展适配不同量程需求。​

压力发生模块负责压力源的精准输出，采用“伺服电机+精密柱塞泵”的组合结构，可覆盖-0.1MPa至100MPa的常规量程（部分型号可拓展至700MPa高压）。模块内置压力缓冲器，能有效抑制压力波动，使稳压精度达±0.001MPa。针对不同介质需求，该模块支持液压油、压缩空气等多种传压介质，接口采用M20*1.5内螺纹快速接头，可快速适配被校器具的连接方式。在低压校准场景中，模块通过真空发生器实现负压输出，负压稳定性优于±0.002MPa；高压场景下则启用双级柱塞泵，通过齿轮减速器放大电机扭矩，实现高压的平稳建立。​

高精度传感单元是量值溯源的核心，采用AMETEK自研的硅压阻式压力传感器，量程按模块化设计可灵活更换，分辨率达5位显示精度。传感器采用全焊接封装工艺，防护等级达IP65，能适应实验室与现场校准的复杂环境。传感单元与控制模块之间采用光纤传输信号，抗电磁干扰能力符合EN55022标准，在工业车间等强干扰环境中，仍能保证测量数据的稳定性。此外，单元内置三点式校零功能，用户可通过软件触发自动校零，消除长时间使用后的系统误差，校零操作需连续进行三次，每次间隔2秒，确保校零数据稳定。​

控制与通讯模块实现设备的智能化操作，搭载工业级触摸屏与嵌入式操作系统，支持中文、英文等多语言界面，操作流程可视化。系统标配以太网、USB3.0及RS485通讯接口，以太网接口支持ModbusTCP协议，可实现与实验室信息管理系统（LIMS）的对接，自动上传校准数据与报告。控制软件采用BS/CS混合架构，具备自定义检定点设置、校准曲线生成、历史数据查询等功能，同时支持电子签名与数据加密，符合FDA21CFRPart11数据合规要求。远程通讯功能可实现异地校准监控，操作人员通过客户端即可完成参数设置与数据采集，提升校准效率。​

安全保护单元为设备运行提供多重保障，内置过压、过流、传感器故障三大保护机制。当系统检测到压力超过量程的110%时，会在50ms内触发电磁泄压阀动作，快速释放压力；若发生传感器信号异常，系统自动切断压力发生模块电源并发出声光报警。此外，设备底部设有专用排污口，便于定期排放传压介质中的杂质，避免堵塞影响校准精度，排污周期建议每48小时一次，同时需清洁传感器的压力接口试窗，确保测量准确。​


AMETEK DWX压力校准系统的校准流程严格遵循计量校准规范，可分为前期准备、参数设置、自动校准、数据确认与报告生成五个步骤，规范操作能确保校准结果的可信度与可追溯性。​

前期准备阶段需完成环境与设备检查：环境温度应控制在23±2℃，湿度45%-65%，避免阳光直射与振动干扰；设备检查包括电源连接、传压介质加注（液压油需符合ISOVG32标准）、传感器校零等操作。校零过程需将标准校准棒接入传感单元，通过软件触发校零指令，连续三次校零后的数据偏差应小于0.001MPa，否则需检查传感器状态。被校器具需进行外观检查，清除接口油污，根据量程选择适配的连接接头，确保密封无泄漏。​

参数设置阶段通过触摸屏或上位机软件完成：首先选择校准模式（压力变送器、压力表或压力开关），输入被校器具的型号、编号、量程及最大允许误差；然后设置检定点，系统默认包含0%、25%、50%、75%、100%FS五个标准点，用户可根据校准需求增加自定义点，最多支持20个检定点；最后设置稳压时间与数据采集频率，常规校准稳压时间设为30秒，采集频率10Hz，确保数据的代表性。​

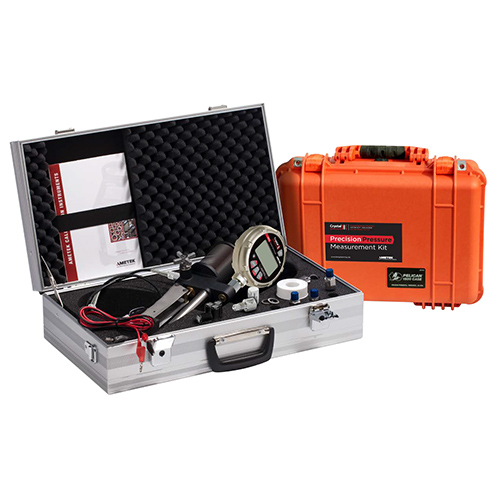

AMETEK DWX压力校准系统

自动校准阶段由系统全程自主完成：启动校准后，压力发生模块按预设检定点逐步升压（或降压），每个检定点达到稳定后，同步采集标准传感器与被校器具的示值，计算示值误差并实时显示。系统支持正反行程校准，即从0升至100%FS再降至0，可捕捉被校器具的滞后误差，正反行程的校准周期约5分钟，效率较手动校准提升60%以上。校准过程中若出现压力波动超标，系统会自动延长稳压时间，直至数据稳定后再进入下一检定点。​

数据确认与报告生成是校准的收尾环节：校准完成后，系统自动生成包含示值误差、重复性、不确定度等参数的校准报告，操作人员需依据1/3~1/10准则确认结果是否合格——即校准的测量不确定度需小于被校器具最大允许误差的三分之一，同时示值误差需完全落在最大允许误差范围内。报告支持PDF与Excel两种格式导出，包含设备信息、校准参数、原始数据及操作人员签名等溯源信息，可直接用于计量确认与质量审核。某电力企业的实践表明，采用该流程校准的压力变送器，校准报告通过率从手动操作的85%提升至98%。​


AMETEK DWX压力校准系统凭借灵活的使用模式与精准的校准能力，广泛应用于工业制造、能源电力、计量检测等领域，既能满足实验室的高精度溯源需求，也能适应现场的复杂校准环境。​

在工业制造领域，该系统主要用于生产过程中压力仪表的定期校准。某汽车零部件工厂采用AMETEK DWX压力校准系统对发动机燃油压力传感器进行校准，校准量程覆盖0-10MPa，通过与生产线MES系统对接，实现校准任务的自动派发与数据回传。系统的快速校准功能使单台传感器的校准时间从15分钟缩短至5分钟，同时校准数据的一致性误差控制在±0.03%以内，确保燃油系统的压力控制精度。在医疗器械生产中，该系统用于血压计、呼吸机压力传感器的校准，通过自定义检定点设置，满足YY0667等医疗标准的特殊校准要求，校准结果的可追溯性帮助企业顺利通过FDA认证审核。​

能源电力行业中，AMETEK DWX压力校准系统适配高低压场景的校准需求。在火力发电厂，系统用于锅炉压力变送器的现场校准，其便携性设计（部分型号净重小于25kg）与抗振结构（底部配备阻尼系数0.25的减震垫），能适应车间的振动环境，在振动频率20-50Hz的条件下，校准精度仍保持在±0.05%FS以内。在核电领域，该系统的防辐射版本（定制化）用于反应堆压力仪表的校准，传感器采用特殊屏蔽材质，能在辐射剂量率≤100mSv/h的环境下稳定工作，校准数据符合GB/T19022计量检测体系要求。​

计量检测机构将AMETEK DWX压力校准系统作为标准装置使用，用于压力仪表的量值溯源。某省级计量院采用该系统建立0.01级压力标准装置，覆盖-0.1MPa至60MPa量程，可开展对工作用压力表、压力变送器的检定与校准。系统的高稳定性使标准装置的年漂移率小于0.005%FS，通过与国家压力基准的比对，校准结果的不确定度评定值为U=0.008%FS（k=2），满足各级计量机构的溯源需求。此外，系统支持多台被校器具的批量校准，通过扩展接口可同时连接4台同类型仪表，批量校准效率提升3倍以上。​



AMETEK DWX压力校准系统的技术价值体现在精准的测试原理、模块化的硬件架构与规范化的操作流程上。基于标准源比较的测试原理为量值溯源提供科学依据，多模块协同的硬件设计实现了量程拓展与环境适配，而标准化的校准流程则保障了结果的可信度与合规性。无论是工业现场的快速校准，还是计量实验室的精准溯源，亦或是医疗领域的合规性测试，AMETEK DWX压力校准系统都能通过灵活的功能配置满足需求。随着计量校准智能化需求的提升，该系统凭借数据互联与远程控制能力，正逐步成为多行业压力仪表校准的优选设备，为工业测量的精准性提供核心支撑。​
