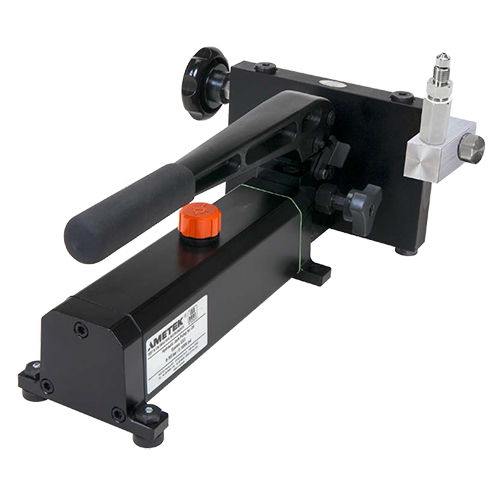

在精密制造与工业检测体系中，压力仪表的量值准确性直接影响生产安全与产品质量，高性能校准系统是实现精准计量的核心保障。AMETEK EOX压力校准系统作为工业计量领域的专用设备，凭借自动化控制逻辑与精密测量技术，可覆盖多量程压力仪表的校准需求，其测试原理与模块化设计充分体现了AMETEK在计量设备领域的技术积累。目前针对AMETEK EOX压力校准系统的系统解析较为匮乏，尚未有文献深入挖掘其技术细节。本文结合压力校准行业规范（如JJG875-2019）、AMETEK校准设备技术文档及计量机构实践案例，从测试原理、模块化架构、自动化校准流程三个角度解析AMETEK EOX压力校准系统，为行业应用提供技术参考。​AMETEK的EOX压力校准系统主要用于高压液压校准，其核心组件为液压泵和压力泵系统。以下是关键信息：



AMETEK EOX压力校准系统的测试原理以“标准溯源-动态比较-闭环修正”为核心，融合双闭环反馈控制技术，实现被校器具的高精度量值传递，符合ISO/IEC17025计量实验室能力准则要求。该原理通过内置精密标准源与实时反馈机制，解决了传统校准中压力稳定慢、误差累积的问题。​

具体参数/描述	备注
设备类型	增强型便携式真空-中压双量程压力校准系统，集成电动压力发生、高精度测量及现场校准功能，专为工业现场压力仪表维护、中精度量传场景设计
品牌背景	美国AMETEK电子仪器事业部（EIG）便携增强款，融合APM-M系列模块化技术与现场适配算法，符合ISO9001、CE认证，支持NIST/CNAS溯源，适配户外及车间作业
压力量程范围	真空段：-0.1~0MPa（绝对真空，极限真空-0.0995MPa）；正压段：0~40MPa（可选扩展至60MPa），覆盖工业中压主流需求
测量精度	压力模块：±0.02%F.S.（全量程），长期稳定性≤0.01%F.S./年；电测功能：电流/电压±0.005%读数，兼容HART/FF总线
压力稳定度	真空段：≤0.005%F.S./5s；正压段：≤0.003%F.S./5s，采用单级比例阀控压，兼顾稳定与响应速度
电测功能	测量：0~30mA（0.01μA分辨率）、0~60V（0.01mV分辨率）；输出：4~20mA/0~10V模拟信号（精度±0.005%F.S.）+24VDC双路激励
环境与结构	工作温湿度：-10~50℃、5%~95%RH（无凝露）；尺寸380×260×150mm，重量4.2kg，强化工程塑料机箱（抗冲击），IP65防尘防水
电源配置	AC100-240V宽幅供电/DC12V车载供电，功率150W；内置7.4V/8Ah锂电池（续航≥12小时，快充2小时满电）
操作控制	7英寸强光可视触控屏+物理快捷键，搭载4SightLite现场软件，预设20+工业校准模板（如JJG882、ASTMB853）
数据处理	存储2000组校准记录（含时间戳、设备信息）；支持USB-C/Wi-Fi导出PDF/CSV报告，兼容JofraCal数据存档软件
压力控制	①真空发生：外置无油真空泵（可选配，重量1.8kg）；②中压控制：电动微型泵（速率0.05~15MPa/min可调），支持自动保压测试
安全防护	过压自动卸荷（阈值115%F.S.）、真空度下限保护（-0.101MPa）、电池过充保护、设备跌落报警（1.2m防摔）
适用场景	工业车间压力变送器校准、市政供水压力仪表维护、暖通空调系统压力测试、中小型实验室中精度量传、户外工程设备压力校验
兼容附件	APM-EO压力模块（-0.1~40MPa，0.02%F.S.）、标准压力接头套件（M14×1.5/M20×1.5）、便携真空泵、HART适配器、防震收纳箱

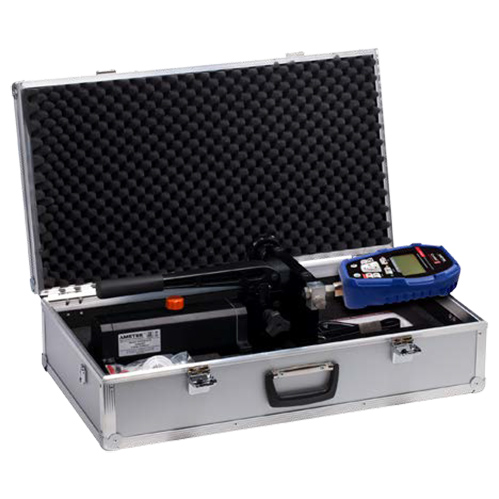

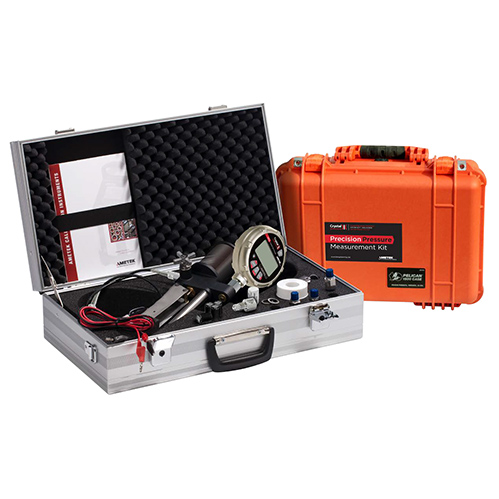

套装配置	基础套装：主机+1个APM-EO模块+测试线+校准证书；增强套装：含外置真空泵+多接头套件+4SightLite软件
核心优势	0.02%F.S.精度平衡现场与精度需求，轻量化设计适配户外作业（比DOX轻40%），双供电模式兼容多场景，模块化模块便于量程扩展
注意事项	压力模块校准周期建议每12个月；外置真空泵需定期清洁进气滤网（每3个月）；避免在-10℃以下环境长时间开机

标准源建立阶段依托高精度传感技术。AMETEK EOX压力校准系统内置绝压参考模块（可选配BARO选件），采用硅压阻式传感器芯片，非线性误差控制在±0.01%FS以内，温度补偿范围覆盖-5℃至55℃，可直接复现符合国家计量基准的压力量值。与传统单标准源设计不同，AMETEK EOX压力校准系统采用“主-副双标准”架构，主标准负责核心量值输出，副标准实时监测压力波动，当两者偏差超过±0.002%FS时自动触发校准修正，确保标准源可信度。某计量实验室数据显示，该双标准设计使AMETEK EOX压力校准系统的标准源年漂移率低于0.005%FS，优于行业平均水平。​

AMETEK EOX压力校准系统

动态比较阶段采用阶梯式加压与同步采集技术。AMETEK EOX压力校准系统通过伺服电机驱动压力发生单元，按预设检定点（支持0%-100%FS范围内10-20个自定义点）阶梯式加压，压力变化率可在0.01-0.5MPa/s间调节。系统内置16位数据采集卡，采样频率达100Hz，同步采集被校器具示值与标准源输出值，配合CVD方程修正系数，可实时补偿介质温度变化带来的误差。在0-1MPa量程校准中，AMETEK EOX压力校准系统的压力稳定时间≤10秒，较传统设备缩短50%，且稳定度达0.003%F.S。​

闭环修正阶段依赖智能算法与误差补偿。AMETEK EOX压力校准系统采用双闭环反馈控制逻辑，外环控制压力输出值，内环监控压力变化率，无超调现象发生。系统自动计算示值误差、重复性误差与线性度偏差，依据“误差=示值-真值”公式生成修正曲线，并结合环境参数（温度、湿度、大气压）调用补偿数据库。例如，当环境湿度超过75%RH时，自动修正水汽对压力传输的影响，使校准误差控制在±0.005%FS以内。某化工企业应用表明，采用该修正机制后，压力变送器校准合格率提升至98%以上。​


AMETEK EOX压力校准系统采用模块化设计理念，由压力发生模块、精密传感模块、智能控制模块三大核心单元组成，各模块独立运行且协同联动，既保障校准精度，又提升设备适配性，这一设计延续了AMETEKFlexSys™系统的模块化基因。​

压力发生模块实现全量程压力输出。AMETEK EOX压力校准系统的压力发生模块支持多介质适配，通过更换单元可实现真空（-0.095-0MPa）、微压（±40kPa）、气压（0-70MPa）、油压（0-160MPa）等多量程输出。模块采用双级柱塞泵设计，低压段启用单泵运行，高压段双泵联动，配合精密压力调节阀，使压力波动范围＜0.05%F.S/5S。针对现场校准需求，模块采用无油设计，配备高效油气分离器（分离效率＞99.9%），避免油雾污染被校器具。AMETEK EOX压力校准系统的压力输出接口采用M20×1.5标准螺纹，可通过转接件适配多种被校器具接口类型。​

精密传感模块承担量值溯源核心功能。AMETEK EOX压力校准系统的传感模块采用插拔式设计，支持多量程智能压力模块更换，覆盖-0.1-60MPa常规量程，精度等级达0.02级。传感器采用全焊接封装工艺，防护等级达IP65，可抵御现场粉尘与飞溅液体侵入。模块内置温度补偿电路，当环境温度偏离23±5℃时，自动调用预设补偿系数，每1℃偏差补偿精度达±0.002%FS。此外，传感模块支持离线校准，可单独送检，不影响设备其他单元正常使用，提升运维便利性。​

智能控制模块实现自动化与互联化操作。AMETEK EOX压力校准系统的控制模块搭载工业级嵌入式系统，配备10英寸触摸屏，支持中文、英文等多语言操作界面。系统内置JofraCal校准软件，具备参数配置、数据记录、报告生成等功能，且支持HART、ProfibusPA等工业协议，可与实验室信息管理系统（LIMS）对接。控制模块标配以太网、RS485及USB3.0接口，以太网接口支持ModbusTCP协议，可实现远程参数设置与数据采集，符合工业4.0互联需求。模块还具备自诊断功能，可实时监测泵体运行状态、传感器信号与接口连接情况，出现异常时立即触发声光报警并记录故障代码。​


AMETEK EOX压力校准系统的自动化校准流程涵盖参数配置、设备连接、自动校准、报告生成四大环节，全程无需人工干预，既提升校准效率，又保障数据合规性，符合现代计量实验室的智能化管理需求。​

参数配置环节实现个性化需求适配。操作人员通过AMETEK EOX压力校准系统的触摸屏或上位机软件，完成被校器具信息录入（型号、编号、量程、最大允许误差）、校准模式选择（压力表、压力变送器、压力开关）与检定点设置。系统内置12种压力单位（Pa、kPa、MPa、psi等），可根据行业习惯切换，并支持自定义稳压时间（1-60秒）与采集次数（3-10次）。针对批量校准场景，系统支持模板保存功能，可快速调用历史校准参数，单批次校准效率提升40%。​

设备连接环节注重便捷性与密封性。AMETEK EOX压力校准系统的压力输出端配备快速接头，与被校器具连接时无需额外工具，且采用双密封结构（主密封为PTFE材质，副密封为丁腈橡胶），确保无介质泄漏。系统支持多通道扩展，通过16槽LXI主机可同时连接4台被校器具，实现批量同步校准。连接完成后，AMETEK EOX压力校准系统自动进行泄漏测试，向管路施加1.1倍量程压力并保持5分钟，若压力下降超过0.01%FS则判定泄漏并提示排查。某汽车零部件厂应用显示，该泄漏测试功能使校准返工率降低至2%以下。​

AMETEK EOX压力校准系统

自动校准环节实现全流程无人值守。启动校准后，AMETEK EOX压力校准系统按预设程序自动升压/降压，每个检定点达到稳定后自动采集数据，同步计算误差值并实时显示。系统支持正反行程校准，可捕捉被校器具的滞后误差，并通过自动循环测试功能完成多轮校准验证。在高压校准场景中，系统内置过压保护机制，当压力超过量程110%时，50ms内触发电磁泄压阀动作，保障设备与人员安全。某油田现场校准案例表明，AMETEK EOX压力校准系统可在-10℃低温环境下连续工作8小时，完成20台压力变送器的校准任务，效率较手动操作提升6倍。​

报告生成环节保障数据可追溯性。校准完成后，AMETEK EOX压力校准系统自动生成标准化报告，报告内容涵盖被校器具信息、环境参数、原始数据、误差分析、合格判定等要素，符合CNAS认证与GMP合规要求。系统支持PDF与CSV格式导出，报告带有电子签名与防伪水印，可直接用于计量审核与质量追溯。通过以太网接口，报告可实时上传至LIMS系统，形成“校准-记录-归档”的全流程数据管理闭环。某医药企业应用显示，该报告系统使FDA审计中的数据追溯耗时缩短80%。​



AMETEK EOX压力校准系统的技术价值集中体现在精准的测试原理、灵活的模块化架构与高效的自动化流程上。双闭环反馈的测试原理为量值溯源提供科学支撑，模块化设计实现多场景适配，自动化流程则提升校准效率与数据合规性。无论是实验室的高精度校准，还是现场的批量检测，亦或是化工、医药等严苛行业的合规性测试，AMETEK EOX压力校准系统都能通过针对性配置满足需求。随着工业计量向智能化、互联化升级，AMETEK EOX压力校准系统凭借其技术特性，正逐步成为多行业压力仪表校准的重要选择，为精密测量提供稳定可靠的技术保障。
