在工业生产与设备运维中，压力仪表的校准精度直接关系到工艺稳定性与运行安全，而传统校准设备常面临量程覆盖窄、操作繁琐、环境适应性弱等问题。AMETEK DOX压力校准系统作为集成化校准解决方案，依托模块化架构与全温域补偿技术，实现从真空到高压的宽范围校准，适配实验室与现场多场景需求。该系统整合高精度压力标准模块、多功能控制单元与便携泵组，精度可达±0.04%读数±0.01%满量程，且支持24V回路电源输出与自动化数据记录。AMETEK DOX压力校准系统已在能源、航空航天等领域的压力变送器、安全阀校准中得到应用验证。深入解析其技术架构与测试原理，对提升校准效率与数据可靠性具有重要实践意义。​AMETEK DOX压力校准系统是专业用于压力仪表计量检测的自动化设备，其技术特点与功能可参考同类压力校准系统的设计标准：



AMETEK DOX压力校准系统的核心优势源于模块化设计与多技术协同，其架构由压力标准模块、控制与显示单元、压力发生装置及配套软件四部分组成，各组件的性能优化形成系统级校准能力。​

压力标准模块作为系统精度基准，采用与AMETEKAPC系列校准仪同源的高精度传感技术，量程覆盖真空到70MPa，可根据校准需求灵活更换模块。不同量程模块均具备±0.04%读数±0.01%满量程的精度指标，且内置0-50℃全温域温度补偿算法，即使在现场环境温度波动时，仍能维持校准精度。例如在冬季无供暖的车间（环境温度10℃）校准1.5MPa量程的压力仪表，AMETEK DOX压力校准系统通过温度补偿，将误差控制在0.002MPa以内，远优于无补偿设计的传统设备。​

具体参数/描述	备注
设备类型	防爆型真空-高压一体化压力校准系统，集成电动真空发生、高压控制及信号校验功能，适配危险环境下宽量程压力仪表校准
品牌背景	美国AMETEK电子仪器事业部（EIG）高端防爆款，融合30系列高精度技术与CHX防爆设计，通过IECEx/ATEX认证，支持ISO17025溯源
压力量程范围	真空段：-0.1~0MPa（绝对真空）；正压段：0~1000bar（14503psi），覆盖实验室与工业高压场景
测量精度	压力模块：±0.025%读数精度（全量程）；电测功能：电流/电压±0.008%读数，兼容HART/FF总线
压力稳定度	真空段：≤0.003%F.S./5s；正压段：≤0.002%F.S./5s，电动比例阀控压无超调
电测功能	测量：0~30mA（0.01μA分辨率）、0~60V（0.01mV分辨率）；输出：4~20mA/0~10V模拟信号+24VDC激励
环境与结构	工作温湿度：-20~60℃、5%~95%RH（无凝露）；尺寸450×320×190mm，重量6.5kg，IP65防爆外壳
电源配置	AC100-240V宽幅供电，内置18V/6Ah锂电池（续航≥10小时，快充1.5小时满电），支持本安充电
操作控制	7英寸防爆触摸屏（强光可视）+快捷键，预设25+模板（含LNG、半导体真空腔场景）
数据处理	存储3000组记录，支持USB/以太网导出；兼容ConFigXP校准软件（自定义功能）与DataLoggerXP数据记录软件
压力控制	内置无油真空泵（极限真空-0.0995MPa），高压段控压速率0.05~50bar/min可调
安全防护	防爆等级ExdIIBT4Gb（适配0区/1区），过压卸荷+真空下限保护，防爆声光报警
适用场景	半导体真空系统校准、LNG储罐压力测试、石油化工高压变送器校验、核能设备双工况检测
兼容附件	APM-DO防爆压力模块（-0.1~1000bar）、本安测试软管、HART适配器、防爆便携箱

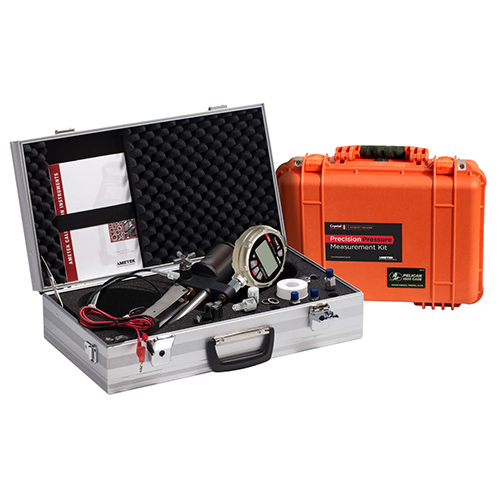

套装配置	基础套装：主机+模块+软管+校准证书；全能套装：多模块+校准台+ConFigXP软件
核心优势	0.025%高精度适配计量场景，真空-高压一体减少设备携带，防爆设计覆盖全危险区
注意事项	防爆密封每6个月校验；真空模块校准周期12个月；仅适配无油干燥介质
型号区分	DOX-500Ex（0~500bar）、DOX-1000Ex（0~1000bar）；与CHX对比：DOX量程更高（CHX上限160bar）且含真空单元

控制与显示单元采用“非菜单式”直观操作界面，搭配大屏幕液晶显示，可同时呈现标准压力值、被测仪表输出信号及环境参数，降低操作人员学习成本。该单元集成24VDC回路电源，无需额外配置电源即可完成压力变送器的校准——在某化工企业的变送器校准现场，技术人员通过AMETEK DOX压力校准系统的内置电源为变送器供电，同步采集压力与电流信号，单台校准时间从20分钟缩短至8分钟。此外，单元配备串行通讯接口，支持与计算机或数据采集系统连接，实现校准数据的自动存储与追溯。​

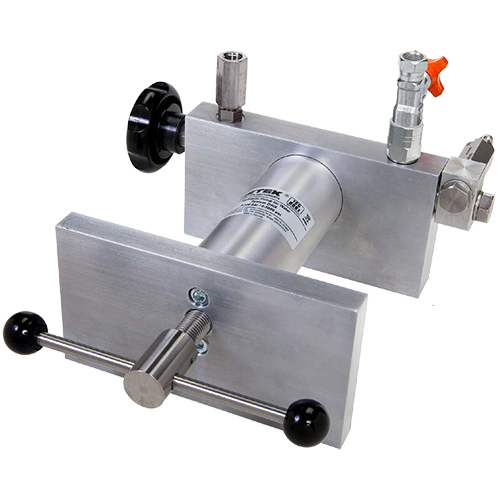

压力发生装置分为气动与液压两类泵组，适配不同压力范围需求，与AMETEK30系列校准仪的泵系统设计理念一致。其中气动泵组覆盖-0.91至40bar压力区间，液压泵组则可实现最高1000bar的高压输出。泵组采用精密阀门控制，压力调节分辨率达0.01bar，在校准安全阀时，能缓慢升压至动作点，精准捕捉起跳压力与回座压力。某电力企业使用AMETEK DOX压力校准系统的液压泵组校准锅炉安全阀，成功将动作点测量偏差控制在0.1bar以内，满足设备安全运行要求。​

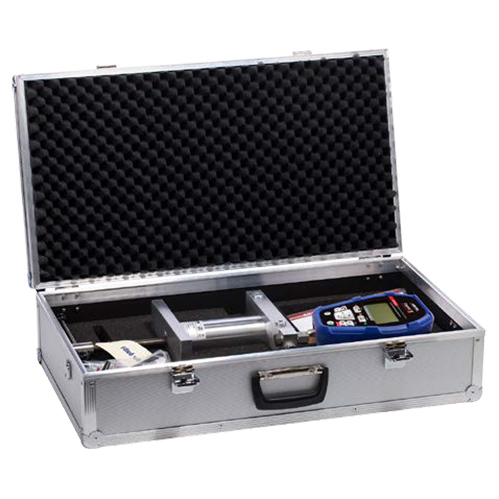

AMETEK DOX压力校准系统

配套软件系统支持校准流程自定义与报告自动生成，可预设压力变送器、压力表、安全阀等多种仪表的校准模板。操作人员只需选择对应模板，系统便自动执行升压、稳压、降压等步骤，并根据采集数据计算误差与线性度。软件生成的校准报告包含设备信息、环境参数、原始数据等完整内容，符合ISO9001质量体系对校准记录的要求，某计量实验室应用该系统后，报告编制时间减少60%。​


AMETEK DOX压力校准系统基于“标准-被测”比对原理实现精准校准，核心通过压力标准模块生成已知精确压力值，对比被测仪表的输出信号或显示值，计算误差并判定校准结果，整个过程涵盖压力生成、信号采集、数据处理三个关键环节。​

在压力生成环节，系统通过泵组与压力控制模块协同作用，构建稳定可控的压力源。以气动泵组为例，操作人员通过控制单元设定目标压力后，泵组开始充气或抽真空，压力传感器实时监测系统压力并反馈至控制模块。当压力接近目标值时，控制模块自动切换至精密调节模式，通过微调阀门开度抑制压力波动，使压力稳定在目标值的±0.005%以内。这种“粗调+精调”的双阶段控制方式，既保证了压力建立速度，又确保了压力稳定性，为校准精度奠定基础。​

信号采集环节实现标准压力与被测信号的同步获取。AMETEK DOX压力校准系统的压力标准模块采用高精度谐振式传感器，数据更新速率达10次/秒，可实时输出标准压力的数字信号。同时，控制单元通过模拟输入接口采集被测仪表的输出信号——对于压力变送器，采集4-20mA电流信号；对于指针式压力表，则需操作人员通过视觉读数并录入系统。为减少人为误差，系统支持多次测量取平均值，在校准精密压力表时，可设定连续3次读数的偏差不超过0.01MPa时才记录数据，提升采集可靠性。​

数据处理环节通过误差计算与结果判定完成校准闭环。系统根据采集的标准压力值（P标）与被测仪表的示值（P测），按公式“误差=P测-P标”计算单点误差，并进一步分析线性度、重复性等指标。例如在压力变送器校准中，系统在0-1.0MPa量程内均匀选取5个校准点，分别计算各点误差，若最大误差不超过仪表允许误差（如±0.5%FS），则判定校准合格。此外，系统还具备自动压力开关测试功能，在校准压力开关时，可记录动作时的最大压力与最小压力，计算动作差并生成分析报告，这一功能在安全阀校准中尤为实用。​

全温域补偿技术是保障测试原理落地的关键支撑。环境温度变化会影响传感器精度，AMETEK DOX压力校准系统通过内置温度传感器实时监测模块温度，结合预设的温度补偿曲线对标准压力值进行修正。根据AMETEK压力校准产品的通用技术规范，该补偿技术可使系统在0-50℃范围内的精度损失控制在0.005%FS以内，确保在实验室恒温环境与现场复杂环境下均能获得一致的校准效果。​


AMETEK DOX压力校准系统凭借宽量程覆盖、高环境适配性与操作便捷性，在能源、航空航天、计量检测等多行业展现出显著适配价值，其技术设计精准呼应了不同领域的校准需求。​

在能源行业，高压设备的压力校准需求对系统的耐压能力与稳定性提出高要求。某油气田企业使用AMETEK DOX压力校准系统的液压泵组，对井口压力变送器进行0-35MPa量程的校准，系统在高压下连续运行4小时无泄漏，校准数据与实验室标准装置的偏差仅为0.02MPa，满足油气开采设备的精度要求。同时，系统的便携设计使其可在钻井平台等移动场景中使用，解决了传统固定式校准设备无法现场作业的难题。​

航空航天领域对校准的溯源性与数据可靠性要求严苛，AMETEK DOX压力校准系统的软件功能恰好适配这一需求。某航空电子企业在校准机载压力传感器时，通过系统软件预设校准流程，自动记录每个校准点的标准压力、输出电流、环境温度等12项元数据，并生成带电子签名的校准报告。该报告可直接用于航空器材的质量追溯审核，减少了人工整理记录的工作量与出错风险，单批次校准的审核通过率提升80%。​

AMETEK DOX压力校准系统

计量检测机构的多类型仪表校准需求，凸显了系统的模块化与多功能优势。某省级计量院配备多套AMETEK DOX压力校准系统，通过更换不同量程的压力模块，实现从微压（0-70kPa）到高压（0-70MPa）的全覆盖，可校准压力表、压力变送器、压力开关等多种仪表。系统的自动校准与报告生成功能，使该院单日校准仪表数量从30台提升至50台，工作效率显著提升。此外，系统支持与实验室信息管理系统（LIMS）对接，实现校准数据的自动上传与归档，进一步规范了计量流程。​



AMETEK DOX压力校准系统以模块化架构为基础，通过高精度压力标准、协同压力控制与全温域补偿技术，构建了“宽量程、高精度、易操作”的校准解决方案。其测试原理基于标准-被测比对逻辑，通过压力生成、信号采集与数据处理的闭环控制，实现多类型压力仪表的精准校准。AMETEK DOX压力校准系统无需复杂配套设备即可适配实验室与现场场景，从能源高压设备到航空机载仪表均能提供可靠校准支撑。该系统的技术设计精准契合行业对“精度保障、效率提升、流程规范”的核心需求，为压力校准领域提供了集成化、智能化的实践方案。​
