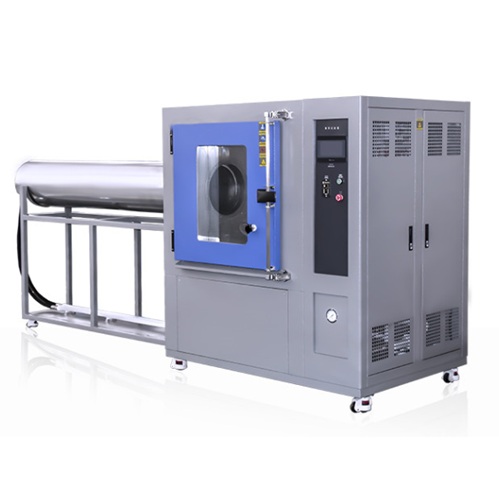

在电子产品、汽车零部件、户外灯具等产品的质量验证流程中，外壳防水性能测试是一项不可回避的环节。自然界中的雨水、海水、河水等对产品和材料的侵蚀每年造成难以估量的经济损失——腐蚀、褪色、变形、强度下降、膨胀、发霉，尤其是电器产品因雨水侵入造成的短路故障，极易引发安全事故。因此，在产品出厂前进行规范的外壳防护水试验，是保障产品质量与使用安全的关键程序。英国PFOTEK TEK-IPXR400淋雨试验机正是为解决这一测试需求而设计的专业设备。该设备主要用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨气候条件下的物理及相关性能测试。通过标准化测试，帮助企业在产品设计、改进、检定及出厂检验环节准确评估外壳防水性能。TEK-IPXR400的核心定位在于一机覆盖IPX3至IPX6四个防水等级。设备同时集成了摆管淋雨装置（适用于IPX3/IPX4）与冲水装置（适用于IPX5/IPX6），用户无需在不同设备间切换即可完成从防淋水到防强力喷水的全系列防水测试。设备严格遵循IEC60529:1989+A1:1999+A2:2013《Degreesofprotectionprovidedbyenclosures（IPCode）》、GB/T4208-2017《外壳防护等级（IP代码）》及GB7000.1《灯具第一部分：一般要求与试验》等标准要求设计制造。

产品核心功能与技术原理

TEK-IPXR400淋雨试验机在功能设计上覆盖了两种不同的防水测试方法，其技术原理各有侧重，理解这些原理有助于用户根据实际测试需求准确选型。

2.1摆管淋雨装置（IPX3/IPX4）

IPX3和IPX4测试的核心装置是摆管——一根半圆形的金属管，管内壁均匀分布着喷水孔。TEK-IPXR400配备的摆管半径为R400mm，喷水孔径为0.4mm，摆管内径15mm。

工作原理：测试时，摆管围绕样品往复摆动，通过喷水孔将水喷射到样品表面。IPX3测试时，摆管在垂直中心线两侧各摆动60°，总摆动角度为120°，模拟从垂直方向不超过60°角度的淋水。IPX4测试时，摆管的摆动范围扩大至近360°（实际为350°），模拟来自任意方向的溅水。

流量控制：IPX3测试水流量为2.9L/min±5%，IPX4测试水流量为4.3L/min±5%。这一流量参数是根据摆管喷水孔数量（每孔0.07L/min）计算得出的标准值，确保测试条件符合标准要求。

2.2冲水装置（IPX5/IPX6）

IPX5和IPX6测试采用冲水喷头方式，模拟的是具有一定压力的水流冲击。TEK-IPXR400标配两套不同规格的喷嘴：IPX5使用内径6.3mm的喷嘴，水流量12.5±0.625L/min；IPX6使用内径12.5mm的喷嘴，水流量100±5L/min。

工作原理：测试时，操作人员手持喷头（或设备自动定位），将喷头对准样品表面，在距样品2.5米至3米的距离进行冲水。IPX5模拟普通降雨或低压水流冲洗，IPX6模拟海浪冲击或工业高压喷射。

2.3样品承载与姿态控制

设备配备直径400mm的样品转台，最大承重50kg。转台高度可在300-600mm范围内调节，便于将不同尺寸的样品调整至摆管半圆中心位置。转台转速1-5r/min可调，并支持正反转交替运行——这一设计在样品需要通电测试时尤为重要，可有效防止电源线缠绕。

详细技术参数

产品核心优势

4.1一机多能，覆盖四个防水等级

市面上多数防水试验设备仅覆盖单一防水等级或单一测试方法——摆管淋雨设备只能做IPX3/IPX4，冲水设备只能做IPX5/IPX6。TEK-IPXR400将两种测试方式集成于一台设备，用户无需采购多台设备即可完成IPX3至IPX6的全系列防水测试。这对于实验室空间有限或预算需要精打细算的企业而言，是一种更为经济的选型方案。

4.2全不锈钢触水部件，耐用防腐

设备外壳采用喷塑处理，转台及其它触水部件全部采用SUS304不锈钢板制造，确保长时间使用不生锈。304不锈钢具有良好的耐腐蚀性能，能够承受长期与水接触的使用环境，避免因锈蚀导致的设备精度下降或样品污染。内箱同样采用304不锈钢材料，便于清洁维护。

4.3精准驱动控制系统

摆管驱动采用步进电机，相比传统普通电机具有噪声小、摆管速度与角度控制精准等优点。转台同样使用步进电机驱动，速度及角度可在触控屏上设定调节，在标准允许范围内实现无级调速。

4.4智能水位管理与安全防护

设备内置储水箱，配备水位浮球阀自动控制进水，同时设有高、低水位报警检测功能。这一设计有效防止水泵因缺水干转而损坏，延长设备使用寿命。此外，设备还标配漏电保护、缺水保护、短路保护等多重安全防护功能。

4.5样品通电测试支持

转台上安装有样品电源插座（AC220V，10A），适用于需要在测试过程中通断电的样品。转台支持正反转交替运行，有效防止电源线在旋转过程中缠绕。这一细节对于需要在淋雨过程中持续通电检测的电子元器件、灯具等产品尤为重要。

4.6水质过滤，保障测试准确性

设备标配高精度过滤器，可过滤自来水中的杂质。水中的颗粒物如果未经处理直接喷射到样品表面，可能堵塞喷水孔或对样品造成非测试因素的外来损伤，影响测试结果的准确性和可重复性。

产品适用场景

TEK-IPXR400淋雨试验机的应用覆盖多个行业和产品品类，主要包括以下场景：

户外灯具行业：路灯、投光灯、景观灯、防爆灯等户外照明设备，需验证在暴雨天气下的防水密封性能。GB7000.1标准对灯具的防水试验有明确要求。

汽车零部件行业：车灯总成、后视镜、传感器、车载摄像头等零部件，需通过IPX3至IPX6不同等级的防水测试。

电子电工产品：户外机柜、配电箱、通讯设备、家用电器等，需验证外壳在淋水或溅水环境下对内部电气元件的保护能力。

消费电子与智能设备：户外监控摄像头、智能门锁、户外显示屏、手持设备等，在产品上市前需完成防水等级认证。

第三方检测实验室：提供IP防护等级测试服务的CNAS实验室、质检机构，需要一台能够覆盖多等级防水测试的标准设备。

操作与使用优势

触控屏集中控制：设备采用触控屏作为人机交互界面，试验时间、淋雨角度、摆管速度、转台速度等参数均可通过触控屏设定。测试完成后设备自动停机，无需人工值守。

参数预设与一键调用：针对IPX3、IPX4、IPX5、IPX6四个测试等级，设备可分别预设对应的标准参数组合。操作人员只需选择目标测试等级，设备自动调整摆管角度、水流量、转台速度等参数，避免人工设置出错。

维护便捷性：内箱与储水箱直接相连，方便加水和清洁。所有触水部件均采用不锈钢材质，清洁时不易残留水渍和污垢。

场地适应性：设备为箱式一体化结构，占地面积约1.68㎡（W1400×D1200）。设备底部配备可固定PU活动轮，方便在实验室内部灵活移动和定位。

售后保障与产品资质

标准符合性：TEK-IPXR400淋雨试验机严格依据IEC60529、GB/T4208-2017及GB7000.1等标准设计制造。设备可满足第三方检测机构、车企供应链审厂及产品出口认证的合规审核要求。

安装与调试：设备交付后由专业工程师上门安装调试，并进行现场操作培训。安装条件要求包括：场地地面平整、承重不低于200kg/m²；现场水源水压不低于0.2Mpa，配备4分水龙头；用户需为设备配置独立漏电保护空气开关，距设备不超过2米位置。

保修与响应：设备提供标准保修服务，保修期内非人为损坏的部件免费维修更换。售后团队提供电话、远程及上门等多种支持方式。

备件供应：喷水孔、喷嘴、密封件等易损件设有常规备货，确保用户设备出现故障时能够快速恢复运行。

常见问题FAQ

英国PFOTEK TEK-IPXR400淋雨试验机为电子电工、汽车零部件、户外灯具等行业提供了一套覆盖IPX3至IPX6防水等级测试的系统化设备方案。设备在摆管淋雨与冲水两种测试方式上的集成设计、全不锈钢触水部件的防腐处理、步进电机驱动的精准控制以及智能化的水位管理与安全防护，共同构成了其在同类产品中的差异化特点。对于需要建立或升级外壳防水测试能力的企业和实验室而言，TEK-IPXR400提供了一个覆盖等级全面、符合标准规范、操作便捷的务实选择。在产品质量要求日益严格的今天，一台性能可靠的淋雨试验机，是保障产品防水密封性能、降低质量风险的重要基础设施，文章来源于多功能校验仪。
