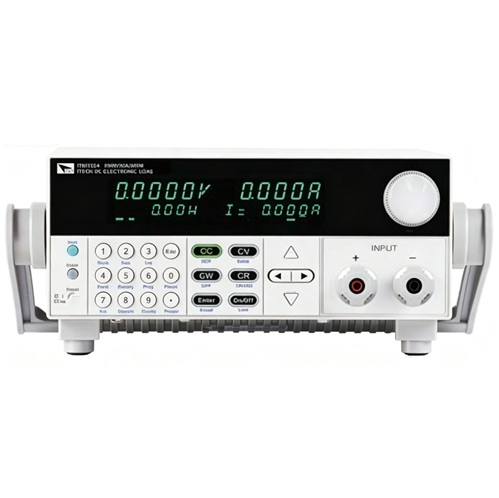

ITECH IT8500G+高性能电子负载是艾德克斯（ITECH）推出的一款兼具桌面型和系统集成双重使用需求的可编程直流电子负载。该系列产品专为快充适配器、移动电源、工业电源模块、功率电子器件研发和老化测试等场景而设计。

与同系列基础款产品不同，IT8500G+ 在标准CC/CV/CR/CP四种基本操作模式的基础上，新增了CR+CC、CV+CC、CR-LED三种复合带载模式，能够更精准地适配不同特性待测物的测试需求。同时，IT8500G+ 内置300kHz带宽的电压/电流纹波测量功能、8种主流快充通信协议，支持20kHz动态测试模式，并可实现最多16台设备级联。

适用行业：消费电子、电源适配器、快充设备、工业电源、汽车电子、新能源电池、ATE系统集成等。

核心优势速览：

七种操作模式：CC/CV/CR/CW/CR+CC/CV+CC/CR-LED

内置电压/电流纹波测量，带宽高达300kHz

内置8种快充协议（QC2.0/QC3.0/PE+/PE2.0+/USBPD2.0/PD3.0/FCP/SCP）

动态模式高达20kHz

测试分辨率可达0.1mV/0.1mA

专业多通道模式，最多级联16台设备

OCP/OPP测试、电池放电、自动测试、LIST模式、I-Monitor电流监控

产品核心功能与技术原理

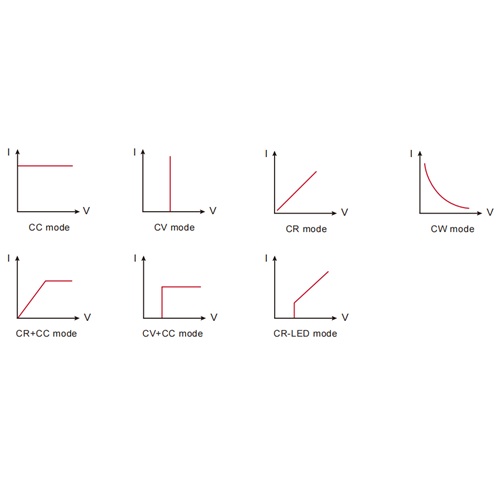

2.1七种操作模式：从标准到复合的全面覆盖

IT8500G+ 提供了七种操作模式，远超传统电子负载的四模式配置：

CC（恒流）模式：电子负载吸收恒定电流，适用于测试电源的电流输出能力

CV（恒压）模式：电子负载维持恒定电压，适用于测试电源的电压稳定性

CR（恒阻）模式：电子负载模拟恒定电阻，适用于模拟实际负载特性

CW（恒功率）模式：电子负载吸收恒定功率，适用于功率器件测试

CR+CC（恒阻+恒流）复合模式：同时限制电阻和电流，适用于LED驱动等特定场景

CV+CC（恒压+恒流）复合模式：同时限制电压和电流，适用于电池充电器测试

CR-LED（LED专用模式） ：专为LED驱动测试设计，模拟LED的非线性伏安特性

复合模式的价值在于：单一模式往往无法准确模拟某些特殊负载的特性。例如，LED驱动器的输出特性并非纯粹的恒流或恒阻，而是呈现出非线性特征——IT8500G+ 的CR-LED模式专门针对这一场景进行了优化。

2.2内置纹波测量：无需示波器即可完成纹波检测

纹波是开关电源和充电器必测的项目之一——纹波过大会对待测物造成干扰或影响其使用寿命。传统方案需要外接示波器和电流探头才能完成纹波测量，设备成本和操作复杂度较高。

IT8500G+ 内置电压纹波和电流纹波测量功能，测量带宽高达300kHz。用户配合remotesense功能消除线上压降带来的测量影响后，通过前面板的按键即可直接读取待测物的电压纹波值（Vpp/Vp+/Vp-）和电流纹波值（Ipp/Ip+/Ip-），无需额外的示波器。这一功能显著简化了实验接线和操作流程。

2.3内置快充协议：一站式快充适配器测试

随着快充技术的普及，快充适配器的协议兼容性测试成为行业刚需。IT8500G+ 内置QC2.0、QC3.0、PE+、PE2.0+、USBPD2.0、USBPD3.0、FCP、SCP共8种主流快充通信协议。

用户通过菜单即可快速切换充电协议，搭配自动测试模式，可完成对快充适配器空载电压、短路电流及恒压恒流不同充电阶段的性能验证。需要说明的是，快充协议测试功能仅IT8511G+型号具备。

2.4动态测试：三种模式模拟真实负载变化

IT8500G+ 支持高达20kHz的动态测试模式。动态测试用于模拟电源在实际使用中面临的负载突变情况——如设备从待机切换到满负荷运行时，电源输出电压的恢复时间和超调量。

IT8500G+ 提供三种动态模式：

连续模式：负载在A值和B值之间连续切换

脉冲模式：每接收到一个触发信号，负载切换至B值，维持设定脉宽后返回A值

翻转模式：每接收到一个触发信号，负载在A值和B值之间切换一次

2.5多通道级联：降低ATE系统集成成本

多通道模式是 IT8500G+ 专为优化系统集成而设计的功能。利用多通道模式，系统集成商可以轻松实现数十至上百通道的硬件平台组建——在简化通信线连接的同时，为每套系统节省了昂贵的通信模块和通信接口扩展卡。

IT8500G+ 支持最多级联16台设备。这意味着每16台负载设备只需一根通信线与PC连接。以60通道的老化测试系统为例，使用 IT8500G+ 的多通道模式可节省8台扩展交换机的成本。

2.6电流监控（I-Monitor）与Measure功能

IT8500G+ 后背板提供I-Monitor监控端子，将0-100%满量程电流转换为0-10V的模拟量信号。用户只需一台普通示波器即可完成电流波形监控，无需昂贵的电流探头。

此外，IT8500G+ 还提供Measure功能，可快速测量待测物电源模块的电压爬升/下降时间。用户只需在程序中预先编辑定义爬升时间的起始电压点和终止电压点即可。

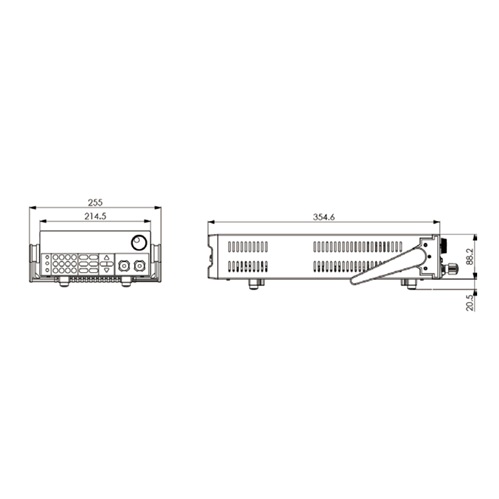

详细技术参数表

3.1各型号主要技术参数

以上数据来源于ITECH官方产品规格书。

3.2IT8511G+详细技术规格（以150W型号为例）

以上数据来源于ITECH官方产品规格书。

产品核心优势

4.1复合带载模式：适配更广泛的待测物特性

与市面上许多仅支持CC/CV/CR/CP四种基础模式的电子负载不同，IT8500G+ 额外提供了CR+CC、CV+CC和CR-LED三种复合模式。CR-LED模式专门针对LED驱动器的非线性特性进行优化——LED的伏安特性曲线并非线性，传统的CR模式无法准确模拟。这一功能使 IT8500G+ 在LED驱动、汽车照明等领域的测试中具有更精准的负载模拟能力。

4.2内置纹波测量：省去示波器和探头成本

传统纹波测量需要外接示波器和电流探头——设备成本高、接线复杂。IT8500G+ 内置300kHz带宽的纹波测量功能，可直接读取Vpp/Vp+/Vp-和Ipp/Ip+/Ip-。这一功能在开关电源、充电器、快充适配器的研发和产线测试中尤其实用——省去了额外购置示波器和探头的成本，也简化了测试工位的设备配置。

4.3多通道级联：大幅降低ATE系统成本

在需要数十甚至上百通道的老化测试或ATE系统集成场景中，通信接口和交换机的成本不容忽视。IT8500G+ 的多通道模式允许最多16台设备通过一根通信线与PC连接。以60通道系统为例，使用 IT8500G+ 可节省8台扩展交换机的成本。对于大规模老化测试产线而言，这一成本优势尤为显著。

4.4内置快充协议：无需额外协议分析仪

快充适配器测试需要模拟不同快充协议的握手过程——传统方案需要额外的协议分析仪或定制测试板。IT8500G+ （IT8511G+型号）内置8种主流快充协议，用户通过菜单即可快速切换协议进行测试。这一功能大幅简化了快充适配器测试的设备配置和操作流程。

4.5I-Monitor电流监控：无需昂贵电流探头

电流波形监控通常需要昂贵的电流探头。IT8500G+ 的I-Monitor功能将0-100%满量程电流转换为0-10V模拟量信号，用户只需普通示波器即可完成电流波形监控。在需要监测动态电流波形的研发调试场景中，这一功能既降低了设备成本，又简化了接线。

产品适用场景

操作与使用优势

自动测试功能：IT8500G+ 具有自动测试编辑模式，可针对一个设备进行编程、测试，并显示测试通过或失败。自动测试操作包含编辑、存储、调用及运行四个步骤。这一功能在适配器、充电器等产品的产线批量测试中尤为实用。

LIST顺序操作模式：LIST模式允许用户准确高速地完成复杂的任意电流变化模式，可与内部或外部信号同步。单步数最多可达84步，单步时间范围0.00005s至3600s。这一功能适用于需要模拟复杂电流带载波形的研发测试场景。

电池放电测试：IT8500G+ 可使用恒流模式进行电池放电测试。用户可设置“关断电压值”、“关断容量值”和“放电时间”三种终止条件——任一条件满足即停止放电。测试过程中可实时观测电池的电压、时间和已放电容量。

OCP/OPP测试功能：IT8500G+ 支持过电流保护（OCP）和过功率保护（OPP）测试。在OPP测试模式下，当输入电压达到Von值时，负载开始以定功率模式带载，且每隔一定时间按固定步进值递增带载功率，同时根据OPP电压值检测判断负载输入电压是否高于OPP判断电压值。这一功能适用于电源模块保护功能的验证测试。

短路模式：IT8500G+ 提供短路模式，可模拟待测物输出端短路的情况，用于验证电源的短路保护功能。

常见问题FAQ

Q1：IT8500G+和IT8500系列有什么区别？

A：IT8500G+是IT8500的升级款，主要区别在于：①新增了CR+CC、CV+CC、CR-LED三种复合带载模式；②内置300kHz纹波测量功能；③支持最多16台设备级联；④IT8511G+型号内置8种快充协议。IT8500G+主打系统集成与高精度，适用于工业电源、汽车电子等复杂场景。

Q2：所有型号都支持快充协议测试吗？

A：不是。快充协议测试功能仅IT8511G+型号具备。其他型号（IT8512G+、IT8512BG+、IT8513G+、IT8513BG+、IT8513CG+）不支持此功能。

Q3：IT8500G+的纹波测量功能有什么实际用途？

A：纹波是开关电源和充电器必测的项目之一。IT8500G+ 内置300kHz带宽的纹波测量功能，可直接读取电压纹波值（Vpp/Vp+/Vp-）和电流纹波值（Ipp/Ip+/Ip-），无需外接示波器和电流探头。这一功能在电源适配器、快充充电器的研发和产线测试中尤为实用。

Q4：IT8500G+最多可以级联多少台？

A：IT8500G+ 支持最多级联16台设备。每16台负载设备只需一根通信线与PC连接，可大幅降低ATE系统的通信成本和布线复杂度。

Q5：IT8500G+支持哪些动态测试模式？

A：IT8500G+ 支持三种动态测试模式：连续模式（负载在A值和B值之间连续切换）、脉冲模式（每接收到触发信号切换至B值并维持设定脉宽后返回）、翻转模式（每接收到触发信号在A值和B值之间切换一次）。动态模式最高频率可达20kHz。

Q6：IT8500G+的I-Monitor功能怎么用？

A：IT8500G+ 后背板提供I-Monitor监控端子，将0-100%满量程电流转换为0-10V的模拟量信号。用户将普通示波器连接至I-Monitor端子即可实时显示电流波形，无需昂贵的电流探头。

Q7：IT8500G+可以用于电池放电测试吗？

A：可以。IT8500G+ 提供电池放电测试功能，使用恒流模式进行放电。用户可设置“关断电压值”、“关断容量值”和“放电时间”三种终止条件——任一条件满足即停止放电。测试过程中可实时观测电池的电压、时间和已放电容量。

ITECH IT8500G+高性能可编程直流电子负载以其七种操作模式、300kHz内置纹波测量、8种快充协议支持、20kHz动态测试和16台级联能力，覆盖了从快充适配器、移动电源到工业电源模块、ATE系统集成等多个应用场景。其复合带载模式、多通道级联和内置纹波测量等差异化功能，为电子电力测试领域提供了一个兼顾性能与实用性的选择方案，文章来源于电能质量分析仪。
