华仪电子SE系列安规综合分析仪集ACW/DCW/IR/GB四合一功能于一体，500VA大功率输出，ARC电弧侦测+快速放电+真实负电压技术，4.3寸触控屏，满足家电、电机、电源、新能源等行业的电气安规测试需求。

华仪电子SE系列安规综合分析仪是中国台湾华仪推出的四合一安规测试设备，集成耐压、绝缘、接地等多项测试功能，广泛适配多行业安规检测场景。

1. 核心型号参数

型号——AC耐压——DC耐压——绝缘阻抗——接地阻抗

SE7430——5kVac/40mA——6kVdc/10mA——6kVdc/50GΩ——无

SE7440——5kVac/40mA——6kVdc/10mA——6kVdc/50GΩ——32A/600mΩ

SE7441——5kVac/40mA——6kVdc/10mA——6kVdc/50GΩ——32A/600mΩ

SE7452——5kVac/100mA——6kVdc/10mA——6kVdc/50GΩ——32A/600mΩ

2. 核心特色功能

搭载ARC电弧侦测功能，可捕捉微小绝缘异常放电，避免绝缘隐患漏检

专利直流高压快速放电装置，50ms内释放残余电压，杜绝人员触电风险

4.3吋多点触控面板，支持条码扫描、多语言界面，操作便捷高效

3. 典型适用场景

适配家电、新能源、电机定子绕组等多领域，可满足IEEE 43电机绝缘标准、多国安规认证的测试要求，支持16通道多点扫描，适配自动化产线批量检测。

产品简介

华仪电子SE系列安规综合分析仪是一款集交流耐压（ACW）、直流耐压（DCW）、绝缘阻抗（IR）和接地阻抗（GB）四项核心安规测试功能于一体的综合分析仪器。该系列产品采用四合一功能设计，一台仪器即可覆盖电气安规测试的主要项目，有效减少设备采购成本和产线占地空间。

在电气产品的研发、试产和量产全过程中，安规测试都是保障产品安全性和合规性的关键环节。从研发阶段的设计验证，到试产阶段的真实环境模拟，再到量产阶段的质量与效率把控，每一步都离不开可靠的安规测试设备。华仪电子SE系列安规综合分析仪凭借其全面的功能配置、500VA大功率输出能力和便捷的操作体验，为各行业提供了完整的电气安全测试解决方案。

核心特点概览：

四合一功能：交流耐压、直流耐压、绝缘阻抗、接地阻抗集成于一体

500VA大功率输出：满足大型电动马达等高容量负载测试需求

4.3英寸多点触控面板：直观操作，戴手套亦可使用

ARC电弧侦测：业界指标性技术，精准捕捉微小放电

快速放电：50ms内释放残余电力，保障操作安全

真实负电压技术（选购）：满足IEEE43定子绕组绝缘测试标准

2U高度（8.9cm）：轻量化设计，适合系统集成

产品核心功能与技术原理

1.四合一安规测试功能

华仪电子SE系列安规综合分析仪将四种核心安规测试功能集成于一体：

交流耐压（ACW） ：对被测产品施加高压交流电，检测绝缘材料是否存在针孔、爬电距离不足等缺陷。交流测试能够同时对绝缘材料的极性和非极性缺陷进行检测，与产品实际使用环境一致。SE系列ACW输出电压最高可达5kV。

直流耐压（DCW） ：施加直流高压进行测试，更适合电容性负载（如长线缆、带大电容的器件）。直流测试不会产生电容性充电电流，测试结果更为稳定。SE系列DCW输出电压最高可达6kV。

绝缘阻抗（IR） ：通过施加直流高压测量绝缘材料的电阻值，判断绝缘是否老化或受潮。SE系列IR测试电压最高可达6kV，测量范围可达50GΩ至200GΩ（视型号而定）。

接地阻抗（GB） ：验证产品在故障情况下安全接地线能否承担故障电流。SE系列GB测试电流最高可达32A（选配可达40A）。

2.ARC电弧侦测功能

ARC电弧侦测是华仪电子SE系列安规综合分析仪的标志性功能。在耐压测试过程中，如果绝缘材料存在微小缺陷，会在高电压下产生瞬时放电（拉弧）现象。传统的漏电流检测可能无法捕捉到这种瞬态信号，而ARC功能采用高频电量测量方式，能够精准捕捉放电产生的高频信号。

这一功能可以有效避免因绝缘不良、空焊等制程问题而造成的绝缘崩溃，将潜在的质量隐患拦截在产线之内。ARC灵敏度分为1-9级可调，9级为最灵敏。

3.快速放电功能

直流耐压测试和绝缘阻抗测试完成后，被测产品上会残留高压电荷。如果不及时放电，操作人员在接触产品时可能触电。

华仪电子SE系列安规综合分析仪配备了快速放电装置，能在50ms的极短时间内将残余电力释放。这一设计在大电容被测组件（如电机、变压器、长线缆）的测试中尤为重要，可有效降低操作人员的触电风险。

4.真实负电压技术（选购）

对于电动马达制造行业，绝缘电阻测试（IR）需要满足IEEE43定子绕组绝缘标准。华仪电子的真实负电压技术能够提供真实的负极性直流高压输出，满足这一标准要求。该技术为选购功能（OPT.798），适用于有特定测试标准要求的场景。

5.高精度四线测量

SE系列采用高精度四线测量方式，能够有效消除测试线电阻带来的测量误差，确保接地阻抗等测试结果的准确性。

详细技术参数与型号对比

华仪电子SE系列安规综合分析仪包含五个型号：SE7430、SE7440、SE7441、SE7451、SE7452。各型号在功能配置和输出规格上有所区别，用户可根据测试需求选择适合的型号。

数据来源

各型号差异说明：

SE7430：基础型号，支持ACW/DCW/IR三项测试，不含接地阻抗（GB）功能。适合无需接地阻抗测试的元器件和PCB产线。

SE7440：在7430基础上增加接地阻抗（GB）功能，适合需要完整四项安规测试的家电、电源等产品。

SE7441：在7440基础上标配内置扫描器模块，适合需要多点扫描测试的生产线。

SE7451：ACW电流提升至100mA（7430/7440为40mA），适合大电容负载（如大型电机、变压器）的测试需求。

SE7452：在7451基础上增加接地阻抗（GB）功能，是功能最完整的型号，ACW100mA大电流+GB，适合新能源、大功率电机等全面测试需求。

注：以上型号均可选购OPT.7015升级至AC6kV/30mA（7430/7440/7441）或AC6kV/80mA（7451/7452），以及DC7.5kV/10mA。

产品核心优势

华仪电子SE系列安规综合分析仪在同类产品中的差异化特点主要体现在以下几个方面：

1.四合一集成设计，一机完成全部安规测试

与传统的单一功能耐压测试仪不同，SE系列将ACW、DCW、IR、GB四项测试功能集成于一体。一台仪器即可覆盖电气安规测试的主要项目，降低了设备采购成本和产线占地空间。

2.500VA大功率输出

SE系列输出功率达500VA。对于大型电动马达、变压器等需要高容量电源驱动的产品，常规小功率测试仪可能因输出电流不足而无法有效测试，SE系列的大功率设计可有效应对这一挑战。

3.ARC电弧侦测——业界指标性技术

ARC电弧侦测是华仪电子的标志性技术。与普通耐压测试仪仅依靠漏电流判断不同，ARC功能能够捕捉瞬时的放电信号，在绝缘完全崩溃之前发现隐患。灵敏度1-9级可调，可根据产品特性和测试标准灵活配置。

4.快速放电——50ms保障安全

直流测试后的残余高压是操作人员的主要触电风险源之一。SE系列的快速放电功能能在50ms内完成放电。这一速度远快于多数同类产品，在测试大电容产品时优势尤为明显。

5.真实负电压技术（选购）

满足IEEE43定子绕组绝缘测试标准。对于电动马达制造行业，这一功能是绝缘电阻测试的必要条件。

6.轻量化2U设计

8.9cm（2U）高度设计，适合集成到标准工业机柜中，节省测试系统空间。

产品适用场景

华仪电子SE系列安规综合分析仪适用于以下产品和场景的电气安规测试：

家电产品：电冰箱、洗衣机、空调、微波炉等产品的耐压、绝缘、接地完整测试。

电源适配器与开关电源：ACW/DCW/IR/GB四项测试全覆盖，确保产品符合安全标准。

电动马达与发电机：500VA大功率输出满足大型马达的驱动和测试需求。真实负电压技术（选购）满足IEEE43标准。

变压器与绕线器件：大功率ACW输出适配高电容负载的测试需求。

新能源汽车高压部件：高压线束、车载充电机（OBC）、驱动电机等部件的安规测试。

照明设备：各类灯具的耐压、绝缘及接地测试。

自动化测试系统：2U高度设计方便系统集成，RS232/USB/GPIB（选购）/Ethernet（选购）多接口支持MES对接。

电源、家电产品生产线多点扫描测试：可选配内建8通道高压及8通道接地扫描模块。

操作与使用优势

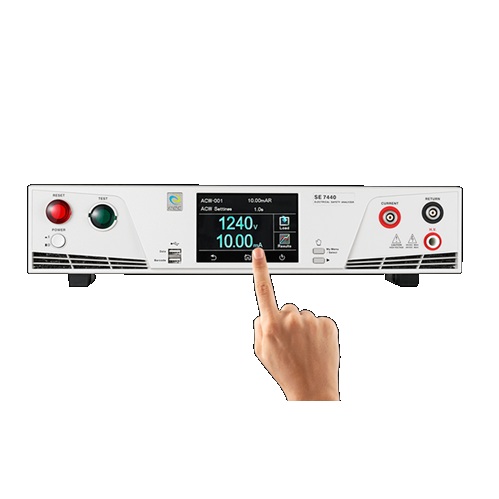

4.3英寸多点触控面板：电容式触控屏幕，操作直观便捷。面板快捷键功能使操作人员即使穿戴高压手套，也可快速进入测试模式。

可编程测试参数：高度灵活的测试参数设定，支持电压、电流、时间等参数的精确编程。

条码扫描集成：内建条码界面支持多家厂商规格。用户无需连接计算机即可直接执行扫描和收集数据。

自我检测功能：仪器内置FAIL-CHEK自我检测功能，可分别对ACW、DCW、IR、GB、Continuity等各项功能进行自检，确保仪器状态正常。

多语言界面：支持英文、繁体中文、简体中文、日文等多种语言。

多通讯接口：标配USB及RS232接口，可选配GPIB或Ethernet网络卡。支持远程控制（PLCRemote），可与自动化产线无缝对接。

导入/导出功能：支持通过USB将系统参数和测试参数导出或导入，方便多台设备间的参数复制和备份。

用户权限管理：支持多级用户权限设定（仅能测试/载入参数/参数编辑/全系统功能），保障测试参数安全。

自动侦测输入电压：支持100-120Vac或200-240Vac±10%自动侦测，无需手动切换。

常见问题FAQ

Q1：华仪电子SE系列安规综合分析仪包含哪些型号？它们的主要区别是什么？

A：SE系列包含SE7430、SE7440、SE7441、SE7451、SE7452五个型号。SE7430支持ACW/DCW/IR三项测试；SE7440增加GB功能；SE7441在7440基础上标配内置扫描器；SE7451将ACW电流提升至100mA；SE7452在7451基础上增加GB功能，是功能最完整的型号。

Q2：SE系列的ARC电弧侦测功能有什么用？

A：ARC电弧侦测能够捕捉耐压测试过程中产生的瞬时高频放电信号。当绝缘材料存在微小缺陷时，会在高电压下产生拉弧现象。ARC功能可在绝缘完全崩溃之前发现隐患，避免因绝缘不良或空焊等制程问题造成的绝缘崩溃。灵敏度1-9级可调。

Q3：快速放电功能为什么重要？

A：直流耐压和绝缘阻抗测试完成后，被测产品上会残留高压电荷。如果不及时放电，操作人员接触产品时可能触电。SE系列的快速放电功能能在50ms内释放残余电力，在测试大电容产品（如电机、长线缆）时尤为重要。

Q4：真实负电压技术是什么？哪些行业需要？

A：真实负电压技术（OPT.798选购）能够提供真实的负极性直流高压输出。电动马达制造行业进行绝缘电阻测试（IR）时，需要满足IEEE43定子绕组绝缘标准，该技术正是为此设计。

Q5：SE系列支持自动化生产线集成吗？

A：支持。SE系列标配USB及RS232接口，可选配GPIB或Ethernet网络卡。支持PLC远程控制，可通过背板遥控接口实现TEST/RESET控制和PASS/FAIL/PROCESSING信号输出。2U（8.9cm）高度设计方便集成到标准工业机柜中。

Q6：SE7451和SE7452的ACW电流为什么比7430/7440大？

A：SE7451和SE7452的ACW输出电流为100mA，而SE7430和SE7440为40mA。这是因为7451/7452针对大电容负载（如大型电机定子、转子、变压器等）设计，需要更大的输出电流来驱动高容性负载的测试。

Q7：SE系列可以进行哪些安规测试项目的组合？

A：SE系列支持用户自定义测试步骤和测试档案。每个测试档案最多可包含200个测试步骤。用户可以将ACW、DCW、IR、GB等测试项目按任意顺序组合，实现一站式的完整安规测试流程。

华仪电子SE系列安规综合分析仪是一套完整的电气安全测试解决方案。从四合一功能集成到500VA大功率输出，从ARC电弧侦测到快速放电保护，从真实负电压技术到多点触控操作，该系列产品在测试功能、操作便捷性和使用安全性三个维度均提供了较为完整的解决方案。无论是家电产线的批量测试、电机行业的绝缘标准验证，还是新能源汽车部件的高压可靠性检测，SE系列均可根据不同的测试需求提供相应的配置选择，文章来源于电能质量分析仪。
