配电工程与新能源并网正处在上行周期。据国家能源局今年7月30日发布会数据，截至2026年6月底，全国可再生能源装机达24.55亿千瓦，同比增长13.7%，约占全国总装机的60.7%；其中风电6.79亿千瓦、光伏12.74亿千瓦，风光合计19.51亿千瓦，占电力总装机近一半，仅上半年风光新增装机就达1.17亿千瓦。装机规模快速扩张，意味着配电柜送电、电机试车、逆变器并网这类现场作业数量同步激增，而每一项作业都绕不开一个基础动作：确认三相相序与旋转方向。相序错了，轻则电机反转停机，重则设备损坏、并网保护动作、甚至反送电事故。本文按咨询方案书的结构，给出以Fluke9040旋转场指示仪为核心的现场相序确认与电机转向校验解决方案：先诊断、再设计、后量化。

一、行业现状扫描：三个环节的典型难题

从配电工程到新能源并网，相序风险集中在三个环节：

配电送电环节：新装配电柜、临时用电回路送电前，必须确认各回路相序与系统一致。接错相、标错相的柜子在施工现场并不少见。

电机试车环节：风机、水泵、压缩机等旋转设备安装后首次送电，方向错了就要停机换相重来，连续试车会损坏设备本体。

并网调试环节：光伏逆变器、储能变流器并网前，需确认并网侧与电网侧相序一致，相序错误会触发保护、导致并网失败。

三个环节有一个共同点：相序确认是"送电前动作"，但传统做法往往把它变成了"送电后补救"。本方案要解决的，就是把这个动作从后置改为前置。

二、传统解决方案弊端：成本、效率、安全的三重损耗

现场最常见的三种做法，各有硬伤：

试车法：电机接好线直接送电试转，方向反了再停机、换相、重新送电。单台设备从接线到确认方向通常耗时15–30分钟，遇到多次换相可能超过1小时；对水泵、风机等设备，反转还会造成机械密封损伤、皮带绞带等连带损坏。

老式相序表：指针式或灯式相序表只能给出相序排列信息，旋转方向要靠人员经验推导；多数型号需要电池，现场电池没电就停摆；部分低端产品没有CAT安全等级，接触400V带电体本身就是隐患。

经验判断：按线色、按图纸推断方向。三相系统中同样的线色可能对应不同相序，图纸与实际接线不一致的情况在改扩建现场比例不低，靠经验就是靠运气。

量化口径（按某机电安装公司年完成300个送电/试车回路、单回路试车法平均20分钟、因反转导致的设备维修年均2–3起估算）：仅试车等待时间一项，年消耗约100小时人工；每起反转维修含机械损伤与停机损失约2000–5000元。这些成本全部发生在"相序确认"这一个动作上——而它本该在送电前1分钟内完成。

三、全新方案设计：把"试车确认"升级为"送电前预判"

方案不是换一台仪器那么简单，而是一套"工具+流程+记录"的标准作业闭环：

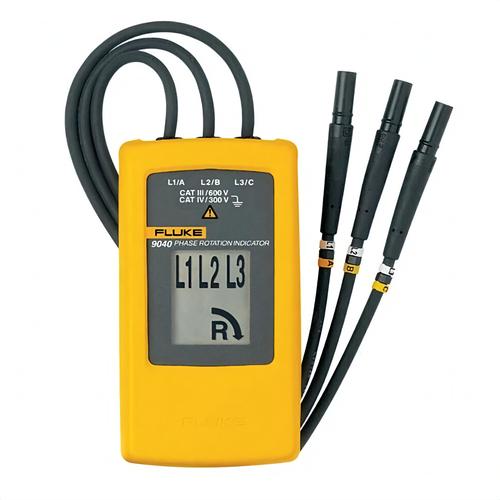

检测层：Fluke9040旋转场指示仪，三个自保持测试探针接触三相导体，电源直接从被测单元取电、无需电池。接入后，绿色ON指示灯确认就绪，L1/L2/L3三盏LED指示接入状态，LCD同步显示顺时针或逆时针旋转方向——现场作业人员不需要推导，看一眼就能下结论。

流程层：把"相序确认"固化为送电、试车、并网三类作业的前置步骤，编入标准作业指导书：送电前逐回路确认→试车前预判电机转向→并网前校验两侧相序，全部合格才允许送电。

管理层：每次确认结果拍照留档，形成回路相序台账；多台设备、多个回路统一编号，交接班、竣工验收、业主审核都有据可查。

方案逻辑一句话：把"先送电、错了再改"的试错模式，替换为"先确认、对了再送"的预判模式。

四、方案核心优势：与旧方案对比

三个不可替代的点：一是确认时机前置，电机、设备不再"先转起来再看方向"，机械损伤风险从源头消除；二是判读零门槛，不依赖老师傅的经验，新员工按LED和LCD指示即可独立作业；三是安全边界明确，CATIII600V等级给接触带电体作业划出了清晰防护线。

五、落地实施流程：从需求确认到验收

典型周期2–3周，其中工具到位的当天即可产生效果，流程固化在试点周内完成。实施要点：指导书必须写明"未确认相序不得送电"的硬性闸口，否则工具买了流程不走，效果归零。

六、多场景落地应用案例

案例1：配电工程送电前检查（某机电安装公司）。过去送电靠试车确认方向，改扩建项目一次送电十余个回路，试车时间占整个调试工期近三分之一。引入Fluke9040后，送电前逐回路确认相序并拍照入台账，试点项目送电一次成功，未再发生送电后设备反转。

案例2：泵站电机试车（某水务项目）。水泵机组首次试车，传统流程先送电试转，反转会损伤机械密封。方案改为试车前用旋转场指示仪预判转向，确认无误再送电；单台机组试车时间从平均25分钟压缩到5分钟以内，试车期间零反转记录。

案例3：分布式光伏并网调试（某工商业屋顶项目）。并网前用指示仪校验逆变器并网侧与电网侧相序，发现1个支路相序接反，送电前完成整改，避免了一次并网保护跳闸与整改返工。项目48个支路全部并网一次成功。

七、落地效果与行业价值

口径说明：以上为方案测算值，基于某机电安装公司年300回路作业、试车法单回路平均20分钟、反转维修单次2000–5000元等假设，实际以现场回路结构与作业频次为准。

拆开看是三笔账：时间账——单回路从20分钟压到1分钟，年300回路节省约95小时人工；风险账——送电前预判替代试转，反转导致的机械损伤与并网失败从"事后处理"变为"事前排除"；管理账——照片台账让相序确认从口头交接变成可追溯记录，竣工验收与业主审核直接可用。

八、方案总结

这套方案的价值一句话讲清：把三相相序确认从"送电后试错"升级为"送电前预判"，时间、风险、管理三头都有账可算。适用边界也说明白：适合配电工程安装、机电设备调试、新能源并网、工厂电气运维等以三相系统为主的作业团队，回路多、试车频、安全要求高的场景收益更大；单相作业、低压家用场景不需要此类工具。同时需明确：Fluke9040是相序与旋转方向确认工具，不能替代绝缘电阻测试、接地测试与万用表测量，它解决的是"方向对不对"，其他电气参数仍需对应仪器完成。

如需按贵司回路数量与作业频次出具节省测算，可银飞电子提供样机现场试用。
