电机是工业动力系统的核心。据工信部口径，我国电机及其系统年产值超1万亿元，约占全球30%；变压器行业年产值超3000亿元，产量占全球比重超50%。规模越庞大，出厂质量闸门越关键：公开行业统计显示，绕组类故障占电机故障的30%–48%，其中匝间短路占比约三到四成，且隐蔽性最强——漆包线漆膜微破损、绕线张力不均、浸漆不彻底，都会埋下出厂时"看不见"的弱点，在整机运行后放大为烧机。对电机、变压器、绕线电感制造企业而言，如何把匝间弱点拦在出厂前，直接决定退货率、索赔额与客户续单率。本文按咨询方案书的结构，给出以TH2883S4-5脉冲式线圈测试仪为核心的电机绕组匝间绝缘检测解决方案：先诊断、再设计、后量化。

一、行业现状扫描：三个环节的典型难题

电机绕组从绕线到出厂，质量风险集中在三个环节：

绕线/嵌线环节：漆包线针孔、漆瘤，绕线张力过大刮伤漆膜，模具棱角划破线皮——匝间弱点的源头。

绝缘处理环节：浸漆不彻底、填充不均，留下气隙，高压下局部放电累积，绝缘加速劣化。

出厂检测环节：匝间短路初期阻抗变化微小，常规手段测不出，只能靠抽检和人工判断，漏检直接流向客户。

三个环节环环相扣：前两道工序埋下的隐患，最终都要在出厂检测这道闸口拦截。闸口失守，问题就从成本项变成索赔项。因此行业普遍把绕组检测视为"质量防火墙"——这也是本方案切入的核心位置。

二、传统解决方案弊端：成本、效率、准确性的三重损耗

传统产线普遍采用"工频耐压+人工目检"的组合，三个硬伤：

准确性不足：工频耐压仪只能判"击穿/不击穿"，而匝间局部短路时绕组整体耐压仍能通过，缺陷被直接放过——原理上，工频耐压考核的是绝缘整体承受能力，对局部匝间弱点的分辨力先天不足；直流电阻、电桥对轻微匝间短路同样不敏感，单相轻微短路的电阻变化可能只有百分之几，淹没在测量误差里。

效率低：人工看波形判读一台需10–15秒，长时间作业后误判率上升，产线只能靠提高节拍容忍度来妥协。

覆盖不足：效率上不去，就只能抽检5%–10%，抽不到的那九成，靠运气。

量化账（口径：按年产50万台的中型电机厂、行业绕组类不良率约0.3%估算）：若只抽检10%，每年约1350台含绕组隐患的电机流入市场；按单台退货综合成本800–1500元（往返运费、拆检、返工、补发）计，年损失超过百万元——这还没算品牌信任折损和客户端停线索赔。换一个角度算：一台TH2883S4-5脉冲式线圈测试仪的投入，约等于几十台退货电机的损失，把账算到这一步，改造的优先级就清楚了。

三、全新方案设计：把"抽检+人工"升级为"全检+自动判定+数据追溯"

方案不只是一台仪器，而是一条三层闭环：

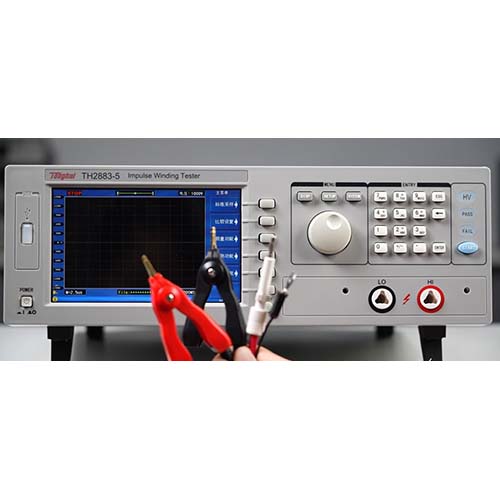

检测层：TH2883S4-5脉冲式线圈测试仪对线圈施加高压脉冲，采集自激衰减振荡波形，与标准波形比对。检测原理一句话：脉冲电压激励后，线圈的电感量与分布电容决定振荡周期，损耗与Q值决定衰减快慢——波形任何一处偏移，背后都对应绕组结构或绝缘状态的变化。它支持100V–5kV量程，覆盖绝大多数电机、变压器绕组耐压；4通道结构一次接好即可测完三相绕组，省去反复拆接线。

判定层：面积、面积差、电晕、相位差四种比较法自动判定。面积比较按能量损耗抓层间/匝间短路，面积差反映电感量差异，电晕比较法专门提取波形中的高频毛刺成分，对漆膜损伤这类"通得过耐压、但早晚要坏"的绝缘薄弱点反应最直接，相位差则补充判断电感一致性。四种方法可组合设定阈值，按产品族分别固化。

管理层：Handler接口联机分选OK/NG，脚控开关免手操作；上位机统计Cpk与不良分布，波形与判定数据可U盘快存、LAN导出，形成每台电机的质量档案，也为主机厂审核提供可追溯证据。

方案逻辑很直接：把过去"靠人、靠抽、靠经验"的环节，替换为"靠波形、靠全检、靠数据"。

四、方案核心优势：与旧方案对比

对比之下，TH2883S4-5方案的差异不是"好一点"，而是三个不可替代的点：一是检测维度从"击穿与否"扩展到"匝间、层间、电晕、相位"四类信号，覆盖了传统手段看不见的缺陷；二是判定从"人看"变成"机器比"，同一批产品不同班次判定标准不再漂移；三是数据从"无"到"有"，每台电机都能回溯波形，客户审核、质量追溯都有了依据。

五、落地实施流程：从需求确认到验收

典型周期2–3周，其中样件试测阶段即可看到检测效果，风险前置。

实施要点提示：阈值设定建议由供应商技术员与产线质检共同标定，避免过严造成误杀、过松造成漏检；产线改造期间保留原检测工位并行过渡，试运行通过后再切换，可把对生产的影响降到零。

六、多场景落地应用案例

案例1：三相异步电机产线（某电机厂，年产30万台）。改造前抽检10%、人工判读，质检班次高峰时段漏检明显。上线TH2883S4-5后4通道一次测完三相，全检替代抽检，判NG的线圈由系统自动标记、人工复核。试运行两个月，出厂拦截绕组类不良86台（口径：该厂当月全检数据），绕组类退货率从约0.28%降至0.05%。

案例2：变压器绕组检测（某变压器厂）。多绕组、多档位切换场景，过去人工换线测一组要1分钟，且档位多时容易漏测；方案用4通道一体机配合20组仪器文件按品种一键调参，一次装夹完成多绕组测试，检测完成后自动打印判定结果随产品流转，单台检测时间缩短约70%。

案例3：绕线电感/继电器批量全检（某电子厂）。大批量小线圈产线，用方案把出厂抽检升级为全检，电晕比较法拦截漆膜微损伤，不良定位到具体通道与工位，反哺绕线工序改进；对电感量低于10µH的微小型线圈，则另配低电压档机型覆盖（见适用边界）。

七、落地效果与行业价值

口径说明：以上为方案测算值，基于年产50万台电机厂、绕组类不良率0.3%、单台退货综合成本800–1500元等假设，实际以现场节拍与不良结构为准。

拆开看是三笔账：效率账——4通道自动判定把单台检测从人工的10–15秒压到秒级，同样的质检工位产能提升约10倍；拦截账——全检替代抽检后，理论上不再有"未抽到"的漏网区间，退货率目标直接砍掉八成以上；管理账——TH2883S4-5方案输出的波形与统计记录，让质量数据从"台账"变成"资产"，主机厂审核、年度校准、工序改进都有据可依。三笔账相加，回收期按保守口径也在一年以内。

八、方案总结

这套方案的价值一句话讲清：把电机绕组匝间绝缘检测从"抽检+人工"升级为"全检+自动+可追溯"，效率、拦截率、数据资产三头都有账可算。适用边界也说明白：适合年产5万台以上、对绕组一致性有稳定要求的电机、变压器、线圈制造企业，尤其适合出口型与主机配套客户；小批量、多品种研发型团队，可先以单通道机型配合实验室模式起步，再按产线规模升级。同时需明确：脉冲式线圈测试仪解决的是匝间/层间绝缘缺陷的快速全检，不能替代工频耐压、绝缘电阻等标准全项测试，两者是配合关系而非替代关系。如需按贵司线圈型号与产线节拍出具投入产出测算，可提供样件试测。
