功率分析仪在航空领域测试应用
功率分析仪在航空领域测试应用。航空和航天工业一致性测试：所有安装在商用及军工飞机、船舶、潜艇、空间系统上的电子设备均需要符合规范的电源抗扰度规则，以确保飞机的安全操作。这些标准可以分为通用测试标准和厂家特殊测试标准。通用测试标准例如MIL-STD704、GJB181/181A是典型的由政府主导发布的标准，RTCA_DO160则是由与政府组织有密切合作的企事业，如联邦航空管理局主导颁布的。工厂特殊航空制造标准则是基于工业标准，具有具体变量和生产商认为合理的修订，用以验证电子设备可以有效适应该型号飞机，比如空客ABD0100.8.1和波音787-B3-0147就是典型的厂家标准。
特别是在航空航天工业，已安装系统之间的电磁兼容性极其重要，故它对生存构成威胁。因此，适用的法律如：ABD0100.1.8限制电流谐波的范围到150kHz。这些谐波可以使用LMG600系列功率分析仪（LMG611/LMG641/LMG671）来分析。既可以使用内置的谐波分析功能来完成，也可以选择使用外部软件通过获取和分析采样值来达到更详细的分析水平。
功率分析仪应用难点
高频时的高精度测量
高达150kHz的无混淆谐波分析
强大的FFT分析到2000次谐波成分

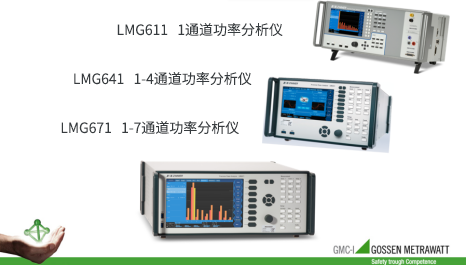

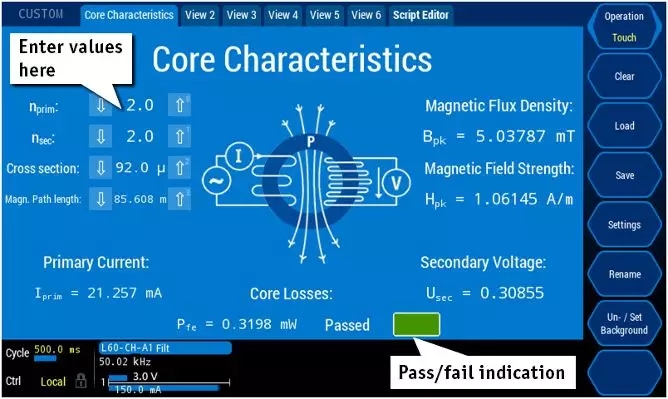

LMG600系列功率分析仪（LMG611/LMG641/LMG671）：
高带宽
高精度
谐波
高采样率
飞机供电特性参数测试
飞机供电系统、外部电源与用电设备之间需要协调，因此GJB181A-2003标准规定了飞机电气系统中用电设备输入端的供电特性。GJB5189-2003规定了飞机电源系统、配电系统及用电设备电源输入端电气参数的测试。
功率分析仪测试准确度
各主要特性参数的测试准确度应满足如下要求：
a）稳态交流电压：在稳态交流电压为额定值时,测量的相对误差应在±0.5%范围内;
b)瞬态交流电压：在较大极限范围时,测量的相对误差应在±1.0%范围内：
c)稳态交流电流：在稳态交流电流为额定值时,测量的相对误差应在±1.0%范围内：
d稳态直流电压：在稳态直流电压为额定值时,测量的相对误差应在±0.5%范围内;e)瞬态直流电压：在较大极限范围时,测量的相对误差应在±1.0%范围内：
f稳态直流电流：在稳态直流电流为额定值时,测量的相对误差应在±1.0%范围内：g〉稳态频率：在稳态频率为400Hz时,测量的相对误差应在±0.1%范围内：
h）瞬态频率：在较大极限范围时,测量的相对误差应在±0.2%范围内：
i）电压相位差：在电压相位差为116°~124范围内测量的绝对误差应在±0.2°范围内：j〉畸变频谱幅值(以方均根值1.0V为基准的分贝数)的误差在：
1f≤50kHz：±2dB范围内;
2f >50kHz：±5dB范围内。
功率分析仪采样频率一般要求
测试设备的采样频率应按被测参数的特点与测试准确度的要求确定。
稳态交.直流电流：测试稳态交、直流电流的采样频率应不低于20 kHz。
稳态交.直流电流：测试稳态交、直流电流的采样频率应不低于20 kHz。
功率分析仪稳态时的交流电压﹑稳态交流电压﹑稳态频率﹑稳态直流电压
测试稳态时的交流电压、稳态交流电压、稳态频率,稳态直流电压的采样顿率应不低于72kHzo4.2.4.4瞬态交.直流电压参效与直流电压脉动幅度
测试瞬态交、直流电压参数与直流电压脉动幅度的采样频率应不低于200 kHzo4.2.4.5交、直流电压的畸变频谱
测试交直流电压畸变顿谱的采样频率应不低于1MHz。
同时采样要求
为了满足对某些参数同时进行测试的要求,测试设备应有实现同时对这些参数进行采样的措施"为保证对三相交流电压、三相交流电流的同时采样,测试设备的通道数一般应不少于6路。
LMG671七通道功率分析仪，很多可配7个A精度带宽的测试通道（同时7路电压和7路电流）。50/60Hz电压电流基本精度：±读数的0.01%±量程峰值的0.02%，LMG671的测试精度不受功率因数λ的影响，在0≤｜λ｜≤1范围都能保持上述测试精度；可提供功率因数为0.01的校准报告。LMG671电压和电流测量输入之间的延迟小于3ns，可以增加传感器延时修正，消除传感器延时误差影响。意味着相角误差50Hz<1u弧度；可以调整相角延迟，步进1ns，相角延迟调整分辨率0.3u弧度。应用：变压器、电抗器、电容器、超声波发生器等的低功率因数的功率损耗精确测量。
LMG671测试带宽：DC，0.05Hz-10MHz；在低频和高频输入情况下，均能提供有效的测试精度保证。应用：风电机组的工作频率在5Hz左右，新能源汽车电机控制器，高速电机，超声波设备的工作频率极高，因此选取的测试仪需在低频和高频输入情况下均能保证测试精度。其他品牌仪器在0.1Hz-10Hz之间所有精度都是参考值；30kHz-100kHz，电压超过750V，电压和功率值为参考值；在DC、10Hz-45Hz或400Hz-100kHz时，电流超过20A，电流和功率精度时参考值。诸多限制条件将影响各种测试环境下的精确测量。
