功率分析仪选型关键技术指标详解

功率分析仪选型关键技术指标详解。高精度功率分析仪是用于功率和效率等各种电参数高精度测量的理想设备,如何选择到合适的功率分析仪呢?今天分享功率分析仪选型关键技术指标,避免用户踩雷踩坑!

1、功率分析仪测试安全等级是否满足要求?

★1000V_CATIII,600V_CAT_IV,德国高美LMG671/LMG641/LMG611是功率分析仪主流品牌中测试安全等级高达的设备。一般品牌高达只能到1000V_CATII,600V_CATIII。

2、功率分析仪测试精度是否符合要求?

★50/60Hz电压电流基本精度:±读数的0.01%±量程峰值的0.02%,LMG671/LMG641/LMG611的测试精度不受功率因数λ的影响,在0≤|λ|≤1范围都能保持上述测试精度;可提供功率因数为0.01的校准报告。应用:电抗器一般工作在低功率因数下,功率因数甚至可能低至0.002以下。一般品牌精度都是按照功率因数λ=1的条件下标定的精度;功率因数不为1时,会有额外附加误差。

3、U-I同步性的技术指标是否会影响测试精度?

★LMG671/LMG641/LMG611电压和电流测量输入之间的延迟小于3ns,可以增加传感器延时修正,消除传感器延时误差影响。意味着相角误差50Hz<1u弧度;可以调整相角延迟,步进1ns,相角延迟调整分辨率0.3u弧度。应用:变压器、电抗器、电容器、超声波发生器等的低功率因数的功率损耗精确测量。

4、功率分析仪测试带宽是否满足测试要求?

★LMG671/LMG641/LMG611测试带宽:DC,0.05Hz-10MHz;在低频和高频输入情况下,均能提供有效的测试精度保证。应用:风电机组的工作频率在5Hz左右,新能源汽车电机控制器,高速电机,超声波设备的工作频率极高,因此选取的测试仪需在低频和高频输入情况下均能保证测试精度。一般品牌仪器在0.1Hz-10Hz之间所有精度都是参考值;30kHz-100kHz,电压超过750V,电压和功率值为参考值;在DC、10Hz-45Hz或400Hz-100kHz时,电流超过20A,电流和功率精度时参考值。诸多限制条件将影响各种测试环境下的精确测量。

5、在极短的数据刷新率设置下测试精度是否还能保证?

★LMG671/LMG641/LMG611数据刷新率最短10ms,可自由设定,不同数据刷新率下保持高测试精度。应用:需要准确测试和记录快速变化的各类电参数。一般品牌仪器运算能力不足,设置为较短的数据刷新率情况下,无法保持高精度测量,会有额外附加误差。

6、精度保证周期是多久,设备需要多久计量?

LMG671/LMG641/LMG611的精度保证周期/校准周期:不小于1年。一般品牌仪器精度保证周期时6个月,1年精度为6个月精度的读数误差的1.5倍。

7、是否具备最合适的量程挡位?

LMG671/LMG641/LMG611提供全面的电压测试量程挡位3/6/12.5/25/60/130/250/400/600/1000V,全面的电流测试量程挡位0.005/0.01/0.02/0.04/0.08/0.15/0.3/0.6/1.2/2.5/5/10/20/32A。一般品牌仪器没有合适的市电电压测量挡位250V和400V(对应220V或者380V市电),电流测试模块为2A,或者30A模块,无法同事兼顾大小量程。

8、是否有脚本编辑器功能?

方便计算功率分析仪所有衍生变量,可以直接输入计算公式,对功率分析仪所有测量值进行计算,并在仪器上实时显示和存储。
推荐产品型号配置:

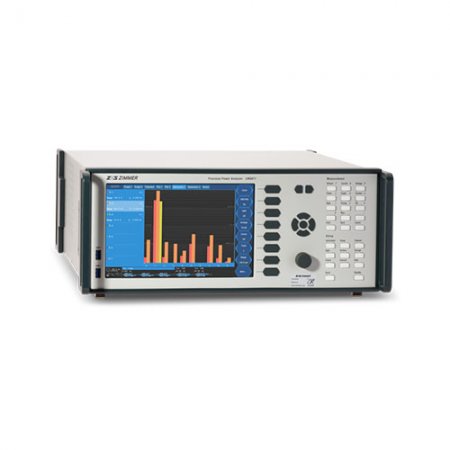

德国高美测仪LMG6711到7通道的功率分析器LMG670,最多可配7路测试通道。
LMG671

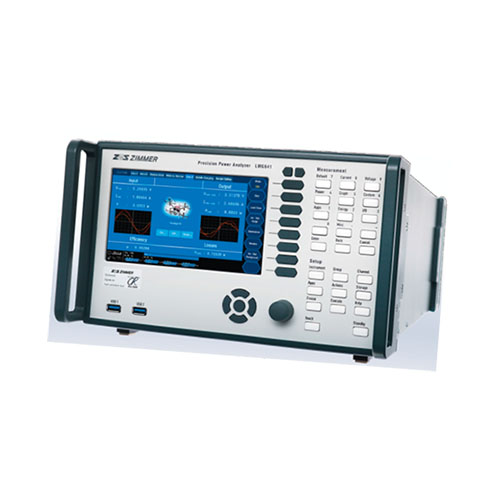

德国高美测仪LMG641,四通道功率分析仪主机,最多可配4路测试通道。(选型举例:LMG641-3B功率分析仪+事件触发录波模块
LMG641

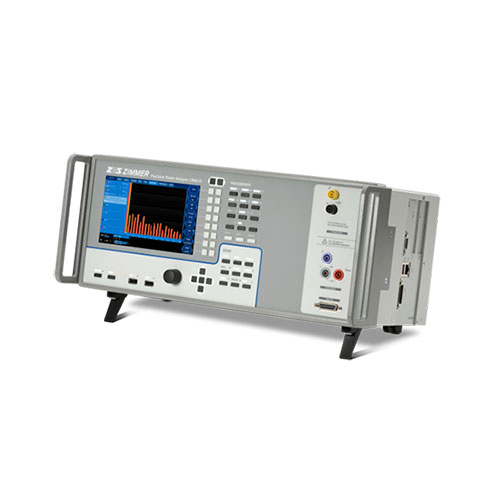

德国高美测仪LMG611,单通道功率分析仪主机,最多可配1路测试通道。
LMG611

文章来源于功率分析仪
