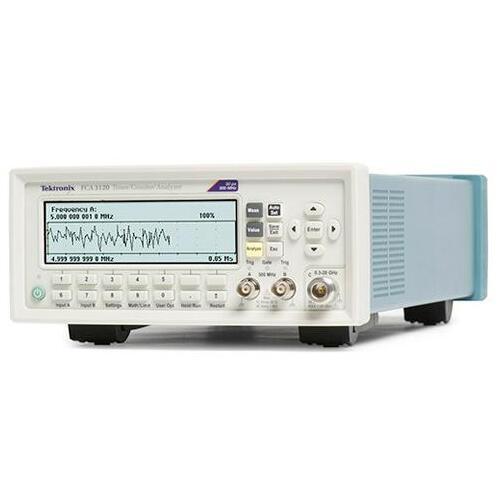

Tektronix的FCA3100频率分析仪提供高达20GHz的测量，将许多种功能装入一台功能丰富的仪器内。具备前所未有的分辨率，可以捕获非常小的频率和时间变化。提供业内很全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。为保证正确测量艾伦偏差，FCA3100频率分析仪提供了零死区时间 测量技术，并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。

Tektronix FCA3100频率分析仪在一台多功能仪器中提供了许多不同的功能。FCA系列拥有业内领先的频 率和时间分辨率，标配深内存及到内存每秒250k 样点的快速 数据传送速率。此外，多参数显示功能可以与主要测量数据一 起显示辅助测量数据，一目了然地提供您需要的结果。由于业 内很完善的分析模式，包括测量统计、直方图和趋势图，您可 以获得所需工具，迅速准确地分析信号。

400 MHz、3 GHz 和20 GHz 型号
手动触发模式下300- 400 MHz
多达3 条输入通道
50 ps (FCA3100)单次时间分辨率
12 位/ 秒频率分辨率
0.001° 相位分辨率
3 mV 或更好的电压分辨率
选配 5×10^–8高稳定性时基 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速率
每秒单独触发多达650 项测量 自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 较大电压, 很小电压, 峰 峰值电压
总计测量
多参数显示
趋势图模式
测量统计模式
直方图模式
艾伦偏差
零死区时间频率/ 周期测量
在测量期间通过USB/GPIB 总线连续传送数据流
可编程脉冲输出，从0.5 Hz 到50 MHz 选配后面板输入
后面板提供了USB 设备端口和GPIB 端口，快速连接PC
GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模式，可以即插即用更换现有的ATE 系统
外部告警输入
10 MHz 参考振荡器输出
标配National Instrument 的LabVIEW SignalExpress^TMTE限定版软件，连通工作台
选配时间View^TM 调制域分析软件
