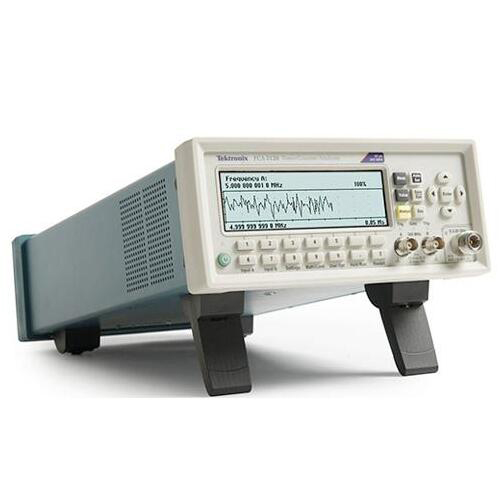

Tektronix FCA3000频率计数器
Tektronix的 FCA3000频率计数器 提供高达20 GHz的测量，将许多种功能装入一台功能丰富的仪器内。 FCA3000频率计数器 具备前所未有的分辨率，可以捕获非常小的频率和时间变化。提供业内很全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。 功能 优势 12 位/s 频率分辨率 业内领先的频率分辨率展示频率的细小变化。 低至 50 ps 的时间分辨率 业内领先的单次时间分辨率准确捕获信号细节。 多参数显示器 读取主频率、时......
产品描述
Tektronix的FCA3000频率计数器提供高达20 GHz的测量，将许多种功能装入一台功能丰富的仪器内。FCA3000频率计数器具备前所未有的分辨率，可以捕获非常小的频率和时间变化。提供业内很全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。
|
功能
|
优势
|
| 12 位/s 频率分辨率 | 业内领先的频率分辨率展示频率的细小变化。 |
| 低至 50 ps 的时间分辨率 | 业内领先的单次时间分辨率准确捕获信号细节。 |
| 多参数显示器 | 读取主频率、时间或相位测量所显示的辅助测量值，快速评估设备性能。 |
| 趋势图模式 | 绘制测量趋势图，以图形方式识别漂移程度和间歇事件。 |
| 直方图模式 | 通过结果直方图发现稳定性或噪声问题。 |
| 统计模式 | 查看多个统计值，如平均值、很小值、较大值、标准和艾伦偏差，从而了解信号变化的情况。 |
| 可选的 TimeView™ 软件 | 将定时器/计数器变成一个调制域分析仪，观察频率随时间的变化，从而真正检定设备性能。 |
| USB 和 GPIB 端口 | 通过后面板 USB 和 GPIB 端口轻松连接个人电脑进行详细分析，或者连接 ATE 系统；用于老式定时器/计数器的仿真模式进一步简化了与现有 ATE 系统的集成。 |
| PC 连接 | 通过附带的 NI LabVIEW SignalExpress 软件副本连接定时器/计数器、记录数据、简单传输和存档结果。 |
FCA3000频率计数器的主要性能指标
400MHz、3 GHz 和20 GHz型号手动触发模式下300- 400MHz
多达3条输入通道
100ps (FCA3000) 单次时间分辨率
12 位/ 秒频率分辨率
0.001° 相位分辨率
3 mV 或更好的电压分辨率
选配 5×10–8高稳定性时基
FCA3000频率计数器的测量吞吐量
到内存250k样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速率
每秒单独触发多达650 项测量
每秒单独触发多达650 项测量
提供的功能和特点
自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 较大电压, 很小电压, 峰 峰值电压
多参数显示
趋势图模式
测量统计模式
直方图模式
艾伦偏差
零死区时间频率/ 周期测量
可编程脉冲输出，从0.5 Hz 到50 MHz
连接
选配后面板输入
后面板提供了USB 设备端口和GPIB 端口，快速连接PC
GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模式，可以即插即用更换现有的ATE 系统
外部告警输入
10 MHz 参考振荡器输出
标配National Instrument 的LabVIEW SignalExpressTMTE限定版软件，连通工作台
选配时间ViewTM 调制域分析软件.
