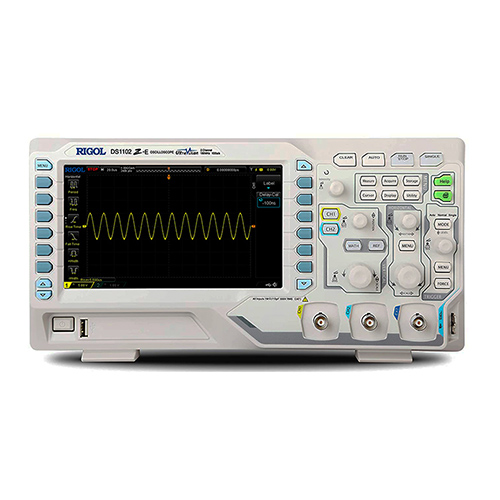

北京普源DS1102Z-E数字示波器

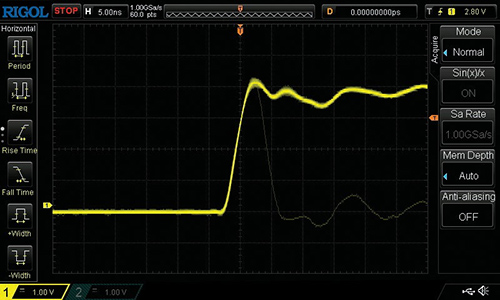

DS1102Z-E数字示波器 具有两个通道和100 MHz带宽，实时采样率高达1GSa/s，记忆深度高达24 Mpts，内置BND-MSO/DS1000Z免费的软件包，该软件包括AT-DS1000Z-高级触发选项，MEM-DS1000Z-内存深度升级，REC-DS1000Z-实时波形记录和中继选件，SA-DS1000Z-串行总线分析选件，创新的UltraVision技术（模拟频道）包括，深度内存深度（高达24 Mpts），更高的波形捕获率（高达30、000 wfms / s），实时波形记录和回放（很多60、000帧），强度分级的彩色显示，DS1102Z-E以低廉的价格提供高性能......
产品描述
DS1102Z-E数字示波器具有两个通道和100 MHz带宽，实时采样率高达1GSa/s，记忆深度高达24 Mpts，内置BND-MSO/DS1000Z免费的软件包，该软件包括AT-DS1000Z-高级触发选项，MEM-DS1000Z-内存深度升级，REC-DS1000Z-实时波形记录和中继选件，SA-DS1000Z-串行总线分析选件，创新的UltraVision技术（模拟频道）包括，深度内存深度（高达24 Mpts），更高的波形捕获率（高达30、000 wfms / s），实时波形记录和回放（很多60、000帧），强度分级的彩色显示，DS1102Z-E以低廉的价格提供高性能的产品，非常适合从教育到设计的各种应用。
DS1102Z-E数字示波器操作说明使用说明书特点
模拟通道带宽：200 MHz（DS1202Z-E）/100 MHz（DS1102Z-E）2个模拟通道
实时采样率高达1 GSa/s

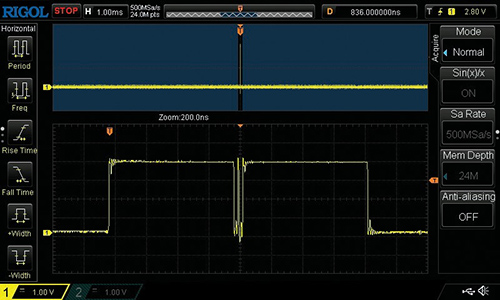

内存深度高达24 Mpts（标准）
波形捕获率高达30000 wfms/s
高达60000帧的硬件实时波形记录和回放功能
创新的“UltraVision”技术
各种触发和总线解码功能
低噪声地板，垂直刻度范围：500 uV/div至10 V/div
各种接口：USB主机和设备、LAN（LXI）、AUX
新颖精致的工业设计，使用方便
7英寸WVGA（800x480）TFT LCD，强度分级彩色显示屏
DS1102Z-E数字示波器技术说明书
| Description | Order Number | |
|
Models |
DS1202Z-E (200 MHz、2 analog channels) |
DS1202Z-E |
|
DS1102Z-E (100 MHz、 2 analog channels) |
DS1102Z-E |
|
|
Standard Accessories |
Power cord conforming to the standard of the destination country |
- |
| USB cable |
CB-USBA-USBB- FF-150 |
|
|
2 passive probes (350 MHz PVP2350、 only available for DS1202Z-E) |
PVP2350 |
|
|
2 passive probes (150 MHz PVP3150、 only available for DS1102Z-E) |
PVP3150 |
|
| Optional Accessory | Rack mount kit | RM-DS1000Z |
DS1102Z-E数字示波器触发操作说明书
|
Trigger Level Range |
Internal |
±5 div from center of the screen |
| External | EXT ±4 V | |
| Trigger Mode | Auto、Normal、Single | |
| Holdoff Range | 16 ns to 10 s | |
| High Frequency Rejection[1] | 75 kHz | |
| Low Frequency Rejection[1] | 75 kHz | |
|
Trigger Sensitivity[1] |
1.0 div (below 5 mV or noise rejection is enabled) 0.3 div (above 5 mV and noise rejection is disabled) |
|
| Edge Trigger | ||
| Edge Type | Rising、Falling、Rising/Falling | |
| Pulse Trigger | ||
|
Pulse Condition |
Positive Pulse Width (greater than、lower than、within specified interval) Negative Pulse Width (greater than、lower than、within specified interval) |
|
| Pulse Width | 8 ns to 10 s | |
| Runt Trigger | ||
| Pulse Width Condition | None、>、<、<> | |
| Polarity | Positive、Negative | |
| Pulse Width Range | 8 ns to 10 s | |
| Window Trigger | ||
| Window Type | Rising、Falling、Rising/Falling | |
| Trigger Position | Enter、Exit、Time | |
| Window Time | 8 ns to 10 s | |
| Nth Edge Trigger | ||
| Edge Type | Rising、Falling | |
| Idle Time | 16 ns to 10 s | |
| Edge Number | 1 to 65535 | |
| Slope Trigger | ||
|
Slope Condition |
Positive Slope (greater than、lower than、 within specified interval) Negative Slope (greater than、lower than、 within specified interval) |
|
| Time Setting | 8 ns to 10 s | |
| Video Trigger | ||
| Signal Standard | NTSC、PAL/SECAM、480P、576P | |
| Pattern Trigger | ||
| Pattern Setting | H、L、X、Rising、Falling | |
| Delay Trigger | ||
| Edge Type | Rising、Falling | |
| Delay Type | >、<、<>、>< | |
