英国DRUCK高精度气压计PACE1000测试手机和手表

英国DRUCK品牌高精度气压计PACE1000测试手机和手表。产地英国品牌DRUCK高精度气压计PACE1000专为测试工作台、台式及面板安装式的校验、测试及监测等应用而设计。 PACE精密压力指示仪融合了来自于的最新测量技术, 可为压力测量领域的测试、校验和监测提供优质、快速、灵活和经济的解决方案。PACE采用了数字式压力传感器,凭借其最新的硅压阻和硅谐振技术,可提供高质量、高稳定性、更大的带宽以及更高精度的测量和校验。PACE1000可提供多种不同的压力量程可选,具有三种精度等级,从而确保其可满足客户在预算范围内的对技术参数不同层次的需求。用户可以自行设置PACE1000的彩色触屏显示,其最多可同时显示3个压力测量值。PACE1000可同时和5支传感器连接:3支内部传感器和2支外部传感器。如果安装的传感器数目多于两支,PACE1000的指示配置将得到扩展。 其既可以显示文本或图表格式, 也可以显示P1-P2的差压值。此外,其还也可以根据自定义时间段、采样率和触发条件记录显示内容。所有压力传感器测量值可通过通信端口进行传输。

英国品牌DRUCK公司高精度气压计PACE1000为压力测量领域的测试、校验和监测提供优质、快递、灵活和经济的解决方案。PACE采用了数字式压力传感器,凭借其自主研发生产的硅压阻和硅谐振技术,可提供高质量、高稳定性、更大的宽带和更高精度的测量和校验。
PACE1000作为PACE平台的指示仪,弥补了Druck PACE5000主机模块化压力控制器在压力测试和校验过程中只能提供单个压力控制范围的有限性。Druck PACE6000主机模块化压力控制器支持单个或多个范围的方案。

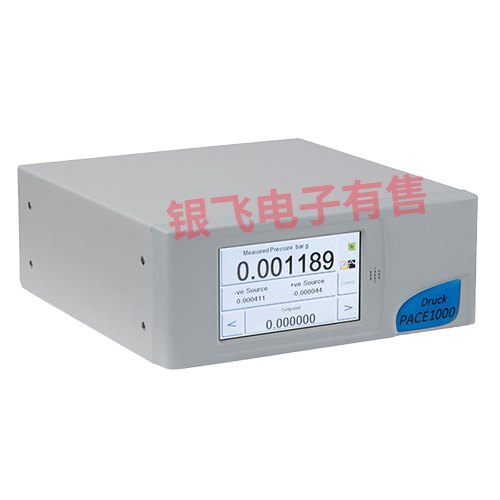

PACE1000

DRUCK高精度气压计PACE100性能优点:单个或多个压力量程范围可选、最多同时显示3个通道的压力测量值、压力范围最高达1000bar(14500psi/100 MPa)精度选择高达0.005%FS、长期稳定性高达0.01%Rdg/每年、压力指示仪PACE1000可选大气压参考选项、负向校验作为标准配置、标配带屏幕重放功能的数据记录、可选择图形显示、高分辨率触摸屏操作、直观的图标驱动菜单结构、开关测试/模拟输出选项&开关测试/继电器触点选项、配置RS232、IEEE连通性、以太网和USB接口、航空版本选项、泄露测试选项、最小值/最大值/平均值显示、与第三方软件包兼容(支持多种通信协议等)、28个可选压力单位以及4个用户自义单位定义单位、提供各种服务支持选项。
单个或多个压力范围配置:PACE1000是高精准的单个、双个或三个频道的气压式压力指示仪,可以和其他压力仪表(如便携式校准仪)一起对其他压力设备(如:压力传感器,变送器,模拟压力表,压力开关,泄压/脉冲设备等)进行压力参考的测试和校验。
标配数据记录:PACE1000能提供数据的记录,可用***新的数字交流让PACE1000成为压力监测的理想选择。压力控制,而PACECM控制模块除了提供三种精度等级,还能提供高性价比

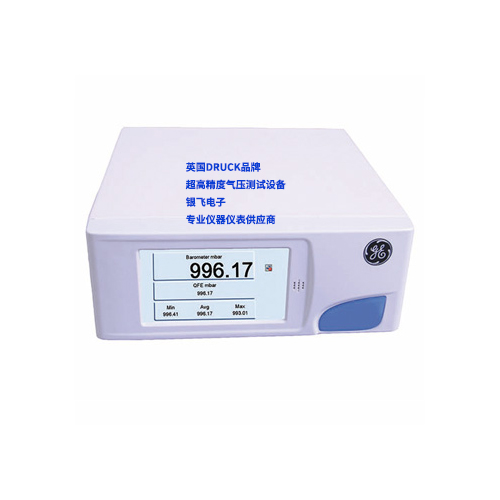

高精度气压计操作简单

PACE1000的彩色触摸显示屏可以通过5个传感器的输入(3个内部传感器和2个外部传感器)让用户尽可能同时了解三种压力的测量。
如果安装的传感器数目多于两支,PACE1000的指示器配置可得到扩展,其可以显示文本或图片的格式,也可以显示P1-P2之间的压差值。指示器显示屏可以由客户自定义登陆时间,采样频率和触发条件记录显示内容,所有的压力传感器的测量可通过一个通信端口进行传输。

高精度气压计PACE1000压力测量范围

标准压力范围

25、70、200、350和700mbar表压;1、2、3.5、7、10、20、35、70、100、135、172、210bar表压;350、420、700和1000bar绝压

0.35、1、3、5、10、15、30、50、100、150、300、500、1000、1500、2000、2500、3000psi表压;500、6000、10000和14500psi绝压

2.5、7、20、35、70、100、200、350、700kPa表压,1、2、3.5、7、10、13.5、17.2、21MPa表压,35、42、70和100MPa绝压

所有的表压量程均已包括负向校验。选择任一量程范围再添加大气参考选项可实现绝压/表压量程转换

IRS压力范围:

35-1300、35-2600和35-3500mbar绝压

IRS-B大气参考量程:

750-1150mbar绝压、10.9-16.7psi绝压、75-115kpa绝压

超限指示

超过以mbar/bar为单位的满量程压力范围10%

压力介质



3.5bar及其以上压力,需同不锈钢316或哈式合金C 276兼容.

表压范围低于3.5bar和绝压范围低于3500mbar时:建议采用干燥、无油的非腐蚀性气体,推荐使用干燥空气和氮气.

低于350mbar或psi时,请咨询下方专业工作人员。
PACE1000

压力指示仪PACE1000显示方面

面板

1/4VGA4.3英寸宽屏彩色LCD屏幕,配备一体式触摸屏

通信更新速率

每秒8次

显示更新速率

每秒2次

读数

± 9999999

压力单位

mbar、bar、Pa(N/m2)、hPa、kPa、MPa、mmHg @ 0°C、cmHg @ 0°C、mHg @ 0°C,、

inHg @ 0°C、mmH2O @ 4°C、cmH2O @ 4°C、mH2O @ 4°C、mmH2O @ 20°C、cmH2O @20°C、mH2O @ 20°C、kg/m2、kg/cm2、torr、atm、psi、lb/ft2、inH2O @ 4°C、inH2O @20°C、inH2O @ 60°F、ftH2O @ 4°C、ftH2O @ 20°C、ftH2O @ 60°F、用户自定义1、用户自定义2、用户自定义3以及用户自定义4

性能(效验温度范围内)

IPS0标准精度

0.02% Rdg + 0.02% FS (25mbar:0.20% Rdg + 0.20% FS,70mbar:0.10% Rdg + 0.10%

FS,200mbar:0.04% Rdg + 0.04% FS) 包括线性度、滞后、可重复性和温度对表压的影响,并假定稳态温度条件和定期调零。

IPS1提高精度

0.01% Rdg + 0.01% FS (25mbar:0.10% Rdg + 0.10% FS,70mbar:0.05% Rdg + 0.05%

FS,200mbar:0.02% Rdg + 0.02% FS) 包括非线性、迟滞、重复性和温度影响,并假定稳态温度条件和定期清零。

IPS2最优精度

0.005% Rdg + 0.005% FS (25mbar:0.05% Rdg + 0.05% FS,70mbar:0.025% Rdg +

0.025% FS,200mbar:0.01% Rdg + 0.01% FS) 包括非线性、迟滞、重复性和温度影响,并假定稳态温度条件和定期清零。

IPS长期稳定性

2bar到210bar (30psi至3000psi),0.01%Rdg/年;1bar,0.02% Rdg/年;25mbar-

700mbar,0.03% Rdg/年。包含定期清零.

负压精度

任意负压压力下最大误差等于等值正压下的最大误差。

IRS0标准精度

0.01% FS,包括非线性、迟滞、重复性和温度影响

IRS1提高精度

0.005% FS,包括非线性、迟滞、重复性和温度影响

IRS0-B标准精度大气参考

0.10mbar或0.001450psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间的温度影响。

IRS1-B提高精度大气参考

0.05mbar或0.000725psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间的温度影响。

IRS2-B特优精度大气参考

0.025mbar或0.0003625psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间的温度影响。

IRS长期稳定性

0.01%读数/年,大气参考0.1mbar/年

绝压精度

表压精度+大气参考精度

电气规格(压力指示仪PACE1000)

供电

90VAC至130VAC@47至63Hz和180VAC至260VAC@47至63Hz。15VA

通信

通信

RS232、USB和IEEE-488、SCPI、DPI141、DPI142和DPI150模拟。LabVIEW驱动程序Ethernet(VXI-II和采用SCPI的插座)。

环境(压力指示仪PACE1000)

温度

工作温度 10°C至50°C (50°F至122°F)

校验温度 15°C至45°C (59°F至113°F)

储存温度 -20°C至70°C (-4°F至158°F)

密封等级

IP20 (EN60529),仅限室内使用

湿度

5% RH至95% RH非凝露。

振动

符合Def. Stan. 66-31 8.4 Cat 3以及MIL-T-28800E Cat 2

冲击

机械冲击符合EN61010标准

认证

LVD EN61010、EMC EN61326、PED、ROHS & WEEE-CE标志

物理规格(压力指示仪PACE1000)

重量

3.2kg(不包括外部PSU和包装重量)至6.5lbs(包括外部PSU和包装重量)

尺寸

218mm x 88mm (2U) x 250mm (8.6in x 3.5 (2U)) x 9.8in)

压力连接

9/16 18UNF Autoclave外螺纹,对应350bar至1000bar

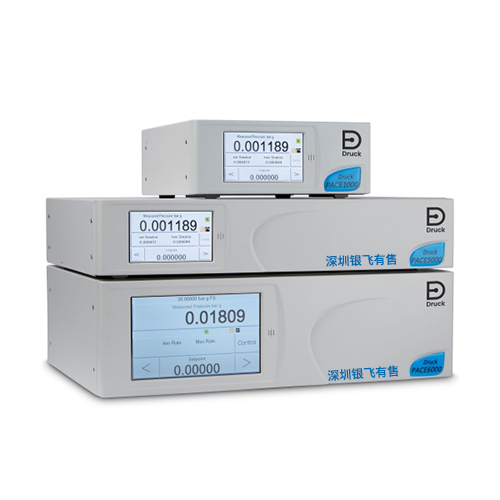

PACE1000压力测试手机和手表

PACE1000可选件(申购时提出)

气压计泄漏测试

泄漏测试对指定驻留时间内的泄漏率进行测量。测试开始时,仪器测量施加在用户系统上的测试压力,并记录测量驻留时间内的压力变化。测试完成后,显示屏会显示出测试结果,即在当前所选压力单位下,显示每秒或每分钟的泄漏率。

气压计开关测试-标配模拟输出或继电器触点选项

开关测试功能可自动测试压力开关设备。测试结束,可显示触点打开、关闭时的压力以及动作迟滞。还可将开关测试任务设置为捕捉开关触发的最大值、最小值和平均值。

气压计模拟输出功能

可以通过设置菜单编程模拟输出,使其输出与仪器所选范围成比例的模拟信号。这样,仪器便可连接PC或PLC I/O卡、远程显示器、图表记录器或其他数据记录设备。用户可在0至10V、0至5V、-5至5V以及0/4至20mA间选择输出范围。在主机工作温度范围内, 对应主机测量压力精度
达0.05%FS,更新速率为每秒80个读数。该选项可在最小压力和满量程压力之间进行与压力成比例输出的编程设置。

气压计继电器触点

通过无电压触点可以控制真空泵和锅炉等外围设备。每个VFC选项都具有3个独立的无源NO/NC继电器触点。
PACE1000设备可以设定多种条件触发继电器触点闭合。

PACE1000航空选项

以完全航空单位执行压力控制:
高度-英尺或米
空速-节、千米/小时、mph
马赫-马赫数
针对大气压应用,可测量平均海平面和气压计的导出压力。
针对飞机场应用,可提供QFE、QFF 和 QNH趋势图。
PACE1000航空选项
文章来源于英国品牌DRUCK高精度气压计PACE1000测试手机和手表
