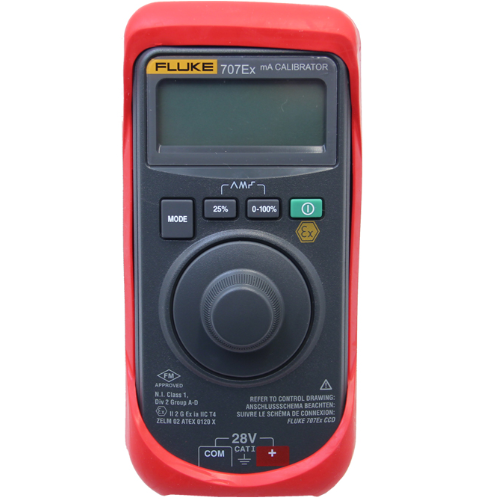

FLUKE707Ex本质安全型校验仪作为危险爆炸区域的核心校准设备，广泛应用于石油化工、煤矿开采、医药化工等存在易燃易爆介质的场景，承担着仪表精度校验与设备维护的关键职责。其本质安全特性确保在Zone1、Zone2等危险区域内安全运行，避免因设备故障产生的电火花或高温引发爆炸风险。依托ATEX、CSA等国际防爆认证与精准的校准技术，FLUKE707Ex实现了标准信号测量与输出的双重功能，为危险环境下的仪表运维提供可靠支撑。本文从测试原理、核心技术特性、多场景应用实践及运维校准规范四个方面，结合权威认证资料与实操数据，解析FLUKE707Ex本质安全型校验仪的技术价值与应用逻辑。FLUKE707Ex是一款专为爆炸危险区域设计的本质安全型回路校验仪，适用于Zone1和Zone2环境，并通过了ATEX认证（ExII2GEExiaIICT4）

FLUKE707Ex的测试原理：本质安全与校准机制的双重实现

FLUKE707Ex本质安全型校验仪的核心原理围绕“能量限制防爆”与“精准信号校准”两大维度构建，既满足危险环境的安全要求，又保障校准数据的可靠性。
在本质安全实现层面，FLUKE707Ex遵循IEC60079-11本质安全标准，通过三重技术路径限制危险能量释放。其一，限流限压控制：设备内部集成精密安全栅模块，将输出电压严格限制在12V以内，工作电流控制在100mA以下，即使电路发生短路故障，瞬间释放的能量也低于0.28mJ，远低于甲烷、丙烷等常见可燃气体的最小点燃能量（通常＞0.2mJ）。其二，隔离保护设计：采用磁耦隔离技术将信号回路与电源回路物理隔离，隔离电压达2500VAC，防止安全区域的高能量通过线缆传导至危险区域。其三，故障安全机制：内置双路冗余监测电路，当检测到过载、短路等异常时，10ms内切断输出信号，同时触发LED警示，确保故障状态下仍符合ExIIGEexiaIICT4的防爆等级要求。

在校准功能原理上，FLUKE707Ex采用“标准信号比对修正法”，通过三个核心步骤实现精准校准。第一步，信号采集与转换：对待测仪表的输出信号（如4-20mA电流、0-10V电压）进行采样，经24位高精度A/D转换器转换为数字信号，采样频率达100Hz以捕捉瞬时信号波动。第二步，标准信号生成：内置高精度信号源可输出可溯源的标准信号（如精确至0.01mA的电流信号），与待测信号通过差分放大电路进行比对。第三步，误差计算与修正：基于比对结果自动计算示值误差，生成修正系数并同步至显示模块，误差计算精度达±0.01%FS，符合JJG1094-2020《数字式万用表校准规范》要求。这种“测量-比对-修正”的闭环机制，确保了FLUKE707Ex在危险环境下的校准准确性。

核心技术特性：安全认证与性能参数的多维适配

FLUKE707Ex的技术优势集中体现在防爆认证、测量精度与环境适配性三个方面，其关键参数通过权威认证与精密设计得以保障，具体如下表所示：


特性类别	关键参数	技术意义
安全认证	ATEX认证：ExIIGEexiaIICT4CSA认证：CSAC22.2No.1010.1:1992	适配Zone1/2爆炸性气体环境，可用于IIC类高点燃风险介质场景（如氢气、乙炔）
	EMC认证：EN50082-1:1992、EN55022:1994ClassB	抵抗工业环境电磁干扰，确保强电磁场景下（如变频器附近）的测量稳定性
测量性能	电流测量：0-24mA，精度±0.01%FS电压测量：0-30V，精度±0.02%FS	覆盖工业常用信号量程，满足变送器、传感器等主流仪表的校准需求
	输出信号：4-20mA、0-10V、24V回路供电	支持“无源校准”模式，无需额外电源即可为待测仪表供电并完成校准
环境适配	工作温度：-10℃~50℃防护等级：IP54	适应高温、多尘的工业现场环境，可在户外临时作业场景使用

在硬件设计上，FLUKE707Ex采用本质安全型电路布局，所有元器件均经过防爆认证，如采用本安型锂电池（容量2000mAh，输出电压3.7V），即使电池短路也不会产生危险温度。操作界面采用防尘防水按键与单色LCD显示屏，支持中文操作菜单，在佩戴防护手套的情况下仍可精准操作。此外，设备重量仅500g，配备专用本安型表笔（阻抗＜0.5Ω），便于现场手持作业，解决了危险区域大型校准设备移动不便的痛点。

行业应用实践：危险环境下的校准场景落地

FLUKE707Ex凭借本质安全特性与精准性能，在多行业危险环境中形成成熟应用方案，其适配性与可靠性已通过大量实操验证。
在石油化工领域，某沿海石油平台在Zone1区域（存在甲烷与硫化氢混合气体）使用FLUKE707Ex开展压力变送器校准工作。按照GB/T18271.1-2017《工业过程测量和控制装置通用性能评定方法和程序》要求，技术人员采用“三点校准法”：首先输出4mA标准信号，校准变送器零位；再输出12mA、20mA信号，校准中点与满量程。FLUKE707Ex的电流输出精度达±0.002mA，经校准后，变送器的示值误差从±0.5%FS降至±0.1%FS，满足原油输送管道的压力监测要求。同时，设备的IP54防护等级有效抵御了海上高湿度、高盐雾环境的侵蚀，连续使用6个月未出现故障。
在煤矿开采场景中，某矿井在Zone2区域（存在煤层气）采用FLUKE707Ex对温度传感器进行定期校准。由于矿井下空间狭窄且电磁干扰强（附近有掘进机等设备），FLUKE707Ex的EMCClassB认证使其在电磁环境中仍保持稳定测量，温度信号的校准误差控制在±0.1℃以内。校准过程中，设备通过24V回路供电功能为传感器提供工作电源，无需额外携带电池组，简化了现场操作流程，单次校准时间从传统设备的40分钟缩短至15分钟。
在医药化工行业，某化工厂在乙醇储罐区（IIC类危险区域）使用FLUKE707Ex校准液位变送器。考虑到乙醇的低点燃能量（0.38mJ），设备的ExiaIIC认证确保了操作安全，其输出的标准电流信号与液位变送器的反馈信号比对精度达0.005mA，校准后液位测量误差从±2cm降至±0.5cm，符合医药行业对储罐液位监测的严苛标准。

运维与校准保障：全生命周期的性能稳定管控

FLUKE707Ex的长期可靠运行依赖规范的运维流程与定期校准，其维护体系需兼顾本质安全特性与测量精度要求。
日常运维方面，需严格遵循“本质安全优先”原则。电池更换必须使用原厂认证的本安型锂电池，禁止使用非认证电池以免破坏防爆结构；表笔与线缆需每月检查绝缘层完整性，若发现破损需立即更换原厂配件，避免因绝缘失效导致信号泄漏。设备清洁需采用无静电抹布，在危险区域内禁止拆卸外壳，所有维护操作需在安全区域完成。根据FLUKE官方数据，规范运维可使设备平均无故障运行时间（MTBF）超过15000小时。
计量校准环节需遵循JJG1094-2020规程，核心校准项目包括信号输出精度、测量误差与防爆性能。信号校准需使用0.001级标准信号源与0.01级标准万用表，在20%、50%、80%FS三个量程点进行比对，确保FLUKE707Ex的电流输出误差≤±0.01%FS、电压测量误差≤±0.02%FS。防爆性能校准需委托具备防爆检测资质的机构，通过火花试验与温度测试验证设备在故障状态下的能量限制能力，校准周期建议为12个月，若设备经历剧烈振动或跌落，则需立即重新校准。
故障诊断方面，FLUKE707Ex内置自诊断功能，当出现“LOBAT”低电量警示时，需及时更换电池，避免因电压不足导致测量偏差；若显示“ERR”信号错误，可通过检查表笔接触电阻（应＜0.5Ω）与接线极性排除故障，常见故障的平均排查时间可控制在30分钟以内。

FLUKE707Ex本质安全型校验仪通过“本质安全设计+精准校准技术”的双重赋能，解决了危险爆炸区域仪表校准的安全与精度难题。其基于能量限制的防爆原理、多维度权威认证的技术特性、适配多行业的场景化应用，以及全周期的运维保障体系，构建了完整的危险环境校准解决方案。无论是石油平台的压力变送器校准，还是煤矿井下的温度传感器校验，FLUKE707Ex均能以可靠性能满足行业需求。对于工业企业而言，该设备不仅是保障安全生产的关键工具，更是提升仪表运维效率、确保测量数据可信的核心支撑，在危险环境自动化运维领域具有不可替代的实用价值。
