FLUKE709回路校验仪作为工业现场回路校准的专用设备，广泛应用于电力、化工、制造业等领域，承担着4-20mA标准回路、电压信号等关键参数的校准与检测任务。其核心价值在于以高精度信号生成与测量能力，保障变送器、控制器、执行器等设备的运行精度，为工业过程管控提供数据支撑。依托JJG1094-2020《数字式万用表校准规范》及福禄克核心信号处理技术，FLUKE709回路校验仪在性能稳定性与操作便捷性上形成显著特色。本文从FLUKE709回路校验仪的测试原理、核心性能参数与功能设计、实操应用与校准规范三个维度，结合权威技术资料与工业案例，解析其技术内涵与实用价值。FLUKE709精密回路校验仪是福禄克（Fluke）公司推出的一款经济型紧凑型回路校准与HART通讯组合设备，专为工业现场维护设计

FLUKE709回路校验仪的测试原理：信号闭环与精准溯源机制

FLUKE709回路校验仪的测试原理基于“标准信号生成-被测信号采集-误差比对修正”的闭环逻辑，通过三重核心技术实现校准精度与可靠性的双重保障。
在标准信号生成层面，709采用高精度数模转换（DAC）技术，内置24位DAC芯片将数字指令转换为模拟信号，可输出4-20mA电流、0-10V电压等工业标准信号，输出精度达±0.01%FS。其信号生成过程融入温度补偿算法，通过内置温度传感器实时监测环境温度（-10℃~55℃），每变化1℃自动修正信号输出值，温度系数控制在±0.005%/℃以内，避免环境温度波动导致的信号漂移。针对回路供电需求，FLUKE709回路校验仪集成24VDC稳压电源模块，输出纹波电压＜1mV，可为无源变送器提供稳定供电，无需额外配备外置电源，简化校准链路。 信号采集与比对环节是FLUKE709回路校验仪实现精准校准的关键。设备搭载24位模数转换（ADC）芯片，采样频率达100Hz，可实时采集被测仪表的输出信号，采集误差≤±0.005%FS。校准过程中，FLUKE709回路校验仪将生成的标准信号与采集的被测信号通过差分放大电路进行比对，通过内置微处理器计算示值误差，误差计算采用最小二乘法拟合，确保多校准点数据的线性一致性。例如校准压力变送器时，709先输出4mA、12mA、20mA三个标准电流信号，同步采集变送器反馈的压力值，自动计算每个点的误差并生成修正曲线，符合计量校准的溯源要求。
故障诊断与保护机制进一步完善了FLUKE709回路校验仪的测试逻辑。设备内置回路阻抗监测功能，当检测到回路电阻＞300Ω或短路时，10ms内切断输出信号并触发LED警示，防止过流损坏被测设备与709自身。同时支持开路电压检测，可快速定位回路接线断点，解决传统校准中“信号丢失”的排查难题，这一设计大幅提升了现场校准的效率。

FLUKE709回路校验仪的核心性能：参数与功能的工业适配

FLUKE709回路校验仪的性能优势通过精准的参数设计与实用功能得以体现，其核心指标均符合工业级校准需求，具体参数与技术意义如下表所示：


性能类别	核心参数	技术意义
信号测量性能	电流测量：0-24mA，精度±0.01%FS+0.002mA电压测量：0-30V，精度±0.02%FS+0.005V	覆盖工业主流信号量程，满足变送器、PLC模块等设备的高精度校准需求
信号输出性能	电流输出：4-20mA（可扩展至0-24mA），负载能力500Ω电压输出：0-10V，负载能力10kΩ	适配不同阻抗的回路设备，可直接驱动电磁阀、调节阀等执行器进行动作测试
供电与续航	内置锂电池：2000mAh，连续工作时间＞8小时外接电源：100-240VAC，50/60Hz	满足现场移动作业需求，外接电源模式支持长时间连续校准任务
环境与防护	工作温度：-10℃~55℃防护等级：IP54电磁兼容：符合EN61326-1标准	适应高温、多尘的工业现场环境，抵抗变频器等设备产生的电磁干扰
功能特性	支持HART通信（部分型号）、数据存储1000组、USB数据导出	适配智能仪表校准，实现校准数据的追溯与信息化管理

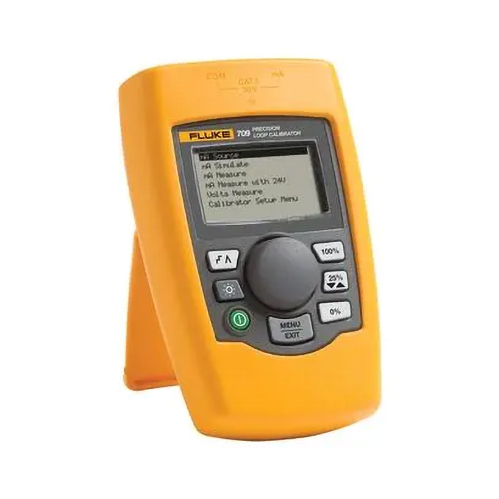

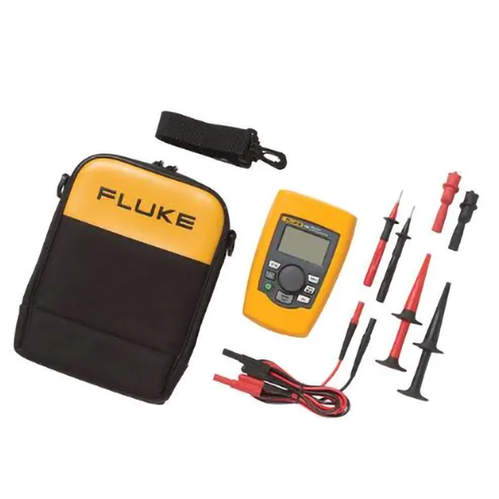

在功能设计上，FLUKE709回路校验仪以“操作便捷性”为核心，配备3.5英寸单色LCD显示屏，支持中文菜单与背光显示，在昏暗的配电室或设备间仍可清晰读取数据。设备采用旋钮+按键的组合操作方式，校准人员通过旋钮即可快速调节输出信号值，步进精度达0.001mA/0.001V，无需复杂编程设置。针对批量校准场景，FLUKE709回路校验仪支持自定义校准程序，可预设5个常用校准点（如4mA、8mA、12mA、16mA、20mA），一键启动即可自动完成多点校准，将单台变送器的校准时间从15分钟缩短至5分钟。此外，709的USB接口支持与计算机连接，通过福禄克专用软件可实现校准报告自动生成，报告包含设备编号、校准日期、标准器具信息等溯源要素，符合ISO17025实验室管理要求。

FLUKE709回路校验仪的工业应用：实操流程与校准规范

FLUKE709回路校验仪的现场应用需遵循标准化流程，其操作规范与校准方法直接影响检测数据的可靠性，在不同工业场景中均形成了成熟的应用范式。
在电力行业的DCS系统校准中，FLUKE709回路校验仪承担着模拟量输入模块（AI）与输出模块（AO）的校准任务。校准前需按规范完成准备工作：先断开DCS模块与现场设备的接线，避免回路带电操作；随后检查FLUKE709回路校验仪的电池电量（需高于20%，防止低电压导致信号失准）与表笔接触电阻（打磨后阻抗需＜0.5Ω）。校准AI模块时，通过709输出4-20mA标准电流信号，逐步调节至20%、40%、60%、80%、100%量程点，记录DCS显示值与709示值的偏差，确保每个点的误差均在±0.1%FS以内。某电厂在锅炉水位控制系统校准中，使用FLUKE709回路校验仪对差压变送器与DCSAI模块进行联动校准，将系统测量误差从±0.3%降至±0.08%，提升了水位控制精度。
在化工行业的流量控制回路校准中，FLUKE709回路校验仪的回路供电功能发挥重要作用。校准涡街流量计与流量控制器组成的闭环系统时，709通过24VDC电源为流量计供电，同时输出标准电流信号模拟流量计的流量反馈值，测试控制器的调节响应特性。校准过程中需遵循“先单点后闭环”的原则：先单独校准流量计（4mA对应0m³/h，20mA对应100m³/h），再通过709模拟不同流量信号，检查控制器输出的阀门调节信号是否准确。某化工企业采用此方法校准原料输送流量回路，通过FLUKE709回路校验仪发现控制器的线性偏差问题，经修正后流量控制精度提升30%，降低了原料浪费。 FLUKE709回路校验仪的自身校准需严格遵循计量规范。根据JJG1094-2020要求，709需每12个月进行一次全量程校准，校准项目包括信号输出精度、测量误差、电源稳定性等。校准需使用0.001级标准信号源与0.01级标准万用表，在20℃±2℃、湿度≤60%RH的环境下进行，每个量程点重复测量3次取平均值。若709经历跌落、进水或维修，需立即重新校准。日常维护中，需每月检查设备外观与接口密封性，每3个月校准一次表笔阻抗，确保FLUKE709回路校验仪的长期性能稳定。

FLUKE709回路校验仪通过精准的闭环测试原理、适配工业需求的性能设计与标准化的实操规范，构建了完整的回路校准技术方案。其信号生成与采集的高精度特性，保障了校准数据的可靠溯源；人性化的功能设计与宽环境适配性，提升了现场作业的效率；而严格的校准与维护规范，则延长了设备的使用寿命与性能稳定性。从电力DCS系统到化工流量控制回路，FLUKE709回路校验仪均以实用价值满足了工业运维的核心需求。作为工业仪表校准的关键工具，709不仅为设备精度提供保障，更助力企业实现过程管控的精细化，在工业自动化运维体系中占据重要地位。
