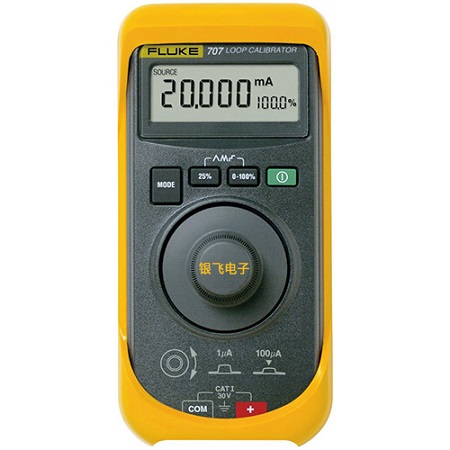

在工业自动化控制体系中，4-20mA电流回路的信号准确性直接关系到生产过程的精准调控。FLUKE707回路校验仪作为福禄克推出的高性能校准工具，凭借0.015%的mA准确度与HART协议兼容性，成为工程师进行回路维护的重要设备。FLUKE707不仅整合了供电、仿真、测量三大核心功能，更通过创新的QuickClick旋钮设计实现单手操作，大幅提升校准效率。无论是PLC模拟量卡件的性能验证，还是压力变送器的现场调试，FLUKE707回路校验仪都能提供稳定可靠的信号支持与精准测量数据。本文将结合官方技术规格，从测试原理、参数特性、场景应用等方面解析FLUKE707的技术价值。

FLUKE707回路校验仪核心测试原理

FLUKE707回路校验仪的测试功能基于“信号生成-回路交互-数据采集”的闭环原理，通过三种核心模式实现对电流回路的全面校准与检测。
在供电模式下，FLUKE707内置24V直流回路电源，可直接为无源变送器供电，同时通过精密电流源模块输出0-20mA或4-20mA标准信号。其原理是利用基准电压源与可编程运放构建恒流输出电路，通过1μA分辨率的调节拨盘实现信号微调，满足不同量程的校准需求。当检测HART兼容设备时，仪器串联的250Ω电阻可匹配HART通信阻抗，确保信号传输与通信互不干扰。

仿真模式的核心是模拟工业传感器信号特性，通过D/A转换模块将数字指令转化为连续的电流信号，支持慢速斜坡、快速斜坡及步进三种输出模式。例如在阀门调试中，慢斜坡输出可模拟流量渐变过程，避免信号突变导致的机械冲击，其原理是通过软件算法控制信号变化率，最低可实现0.1mA/s的平滑过渡。
测量模式则采用高精度A/D转换芯片，对回路中的电流、电压信号进行采样。电流测量通过分流电阻将电流信号转化为电压信号，经放大滤波后送入转换模块，结合温度补偿算法修正环境误差，最终实现0.015%读数+2LSD的测量精度。电压测量量程覆盖0-28VDC，可直接检测回路供电状态与负载压降。

FLUKE707核心技术参数与性能解析

下表基于福禄克官方规格书，梳理了FLUKE707回路校验仪的关键技术参数，直观呈现其性能优势：


技术类别	具体参数	技术意义
电流测量	量程0-24mA，精度0.015%读数+2LSD，分辨率0.001mA	可捕捉微小电流波动，满足高精度校准需求
电流输出	量程0-20mA/4-20mA，精度0.015%读数+2LSD，驱动能力1200Ω@20mA（HART模式）	适配高负载回路，支持HART设备校准
电流仿真	量程0-20mA/4-20mA，精度0.015%读数+2LSD，支持步进/斜坡输出	模拟传感器动态信号，便于检测执行器响应特性
电压测量	量程0-28VDC，精度0.015%读数+2LSD，分辨率1mV	快速核查回路供电与负载电压状态
环境适应	工作温度-10℃至55℃，湿度0-90%（无冷凝），符合MIL-T-288002级震动标准	适配工业恶劣环境，保障现场作业稳定性
通用特性	尺寸152×70×41mm，重量224g（裸机），9V电池供电，三年质保	便携性强，维护成本低，长期使用有保障

从参数可见，FLUKE707在精度上较同类设备更具优势，0.015%的mA准确度优于多数同价位产品。其1200Ω的驱动能力在HART模式下表现突出，可适配包含多个负载的复杂回路，而温度补偿功能则确保在-10℃至55℃的宽温范围内保持测量稳定。

功能特性与行业场景适配

FLUKE707回路校验仪的功能设计深度贴合工业场景需求，其核心特性在多行业中均有广泛应用。

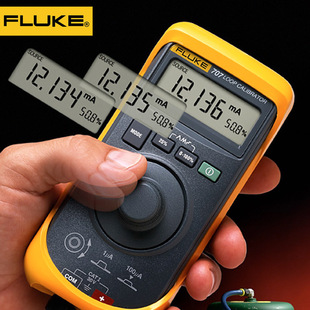

操作便捷性优化是FLUKE707的显著优势。创新的QuickClick旋钮结合按键布局，实现单手操作：旋钮负责信号数值调节，按键控制模式切换与功能选择，配合双显示屏幕同时呈现mA数值与百分比跨度，操作人员无需反复换算即可判断信号是否处于正常区间。在流水线设备维护中，这种设计可将单次校准时间从传统设备的5分钟缩短至2分钟以内。
步进与斜坡输出功能极大提升了线性度检测效率。通过25%步进按键，可快速输出4mA、8mA、12mA、16mA、20mA标准信号，用于核查变送器的线性响应；而斜坡输出则适用于阀门调试场景，如在水处理行业的流量控制回路中，技术人员通过FLUKE707设置0-20mA慢斜坡输出，观察阀门开度与信号的同步性，排查卡涩或滞后问题。
HART兼容性拓展了设备的应用边界。在石油化工行业，FLUKE707可与HART通信器配合使用，在为智能变送器供电的同时，通过内置250Ω电阻保障HART信号传输，实现设备参数配置与校准的同步进行。某炼油厂的应用案例显示，使用FLUKE707后，智能压力变送器的校准效率提升了40%。
此外，FLUKE707的电池更换设计极具实用性。无需打开设备外壳即可更换9V电池，且不会破坏校准封印，确保设备始终处于合规状态。这一特性对需要长期现场作业的电力行业维护人员而言尤为重要，避免了因电池耗尽导致的工作中断。

耐用性设计与维护保障

FLUKE707回路校验仪的耐用性设计充分考虑了工业现场的严苛环境。其机身采用高强度工程塑料，搭配可拆卸的黄色防护套，既能抵御轻微碰撞，又便于日常清洁。根据军用MIL-T-288002级标准测试，设备可承受10-500Hz的机械振动，在冶金车间等高频震动场景中仍能稳定运行。
在安全性能方面，FLUKE707通过CSAC22.2No.1010.1:1992安全认证，最大耐受电压达30V，避免了回路过压导致的设备损坏。电磁兼容性符合EN50082-1:1992标准，可有效抵御工业现场的电磁干扰，确保在变频器、电机等强干扰源附近仍能保持测量精度。 设备维护方面，福禄克提供的校准信息手册详细规定了性能验证与校准流程。用户可使用标准校准源对FLUKE707进行定期核查，通过调节内部电位器修正偏差，无需返厂即可完成校准维护。三年质保服务则为设备的长期使用提供了保障，降低了用户的后期维护成本。

FLUKE707回路校验仪以精准的测试性能、便捷的操作设计与广泛的场景适配性，成为工业电流回路校准的优选工具。从0.015%的测量准确度到HART协议兼容，从单手可操作的旋钮设计到恶劣环境的耐用性表现，FLUKE707将专业性与实用性深度融合。在PLC卡件测试、智能变送器校准、阀门调试等场景中，FLUKE707回路校验仪通过高效的信号生成与精准测量，帮助技术人员提升工作效率，降低回路故障风险。对于追求校准可靠性与操作便捷性的行业用户而言，FLUKE707回路校验仪无疑是平衡性能与成本的理想选择，为工业自动化过程的稳定运行提供有力支撑。
